Ремни ГРМ: назначение, виды, проверка, замена, последствия обрыва

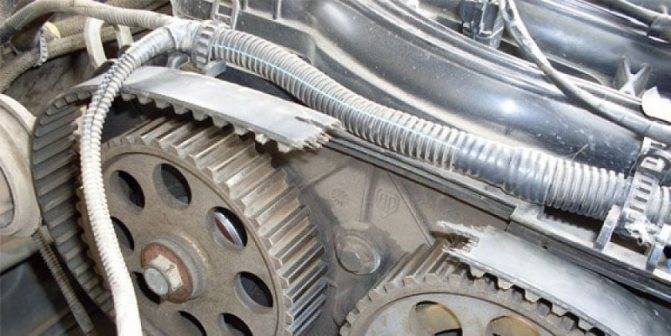

Последствия ослабления и обрыва ремня ГРМ

Последствия от ослабления или порыва ремня очень плачевны. Если ослабленный ремень газораспределительного механизма перескочит на один зуб на шестерни, то произойдет небольшое нарушение во взаимодействии механизмов и систем. Вылиться это может в затрудненный пуск мотора, падение мощности, повышенную вибрацию. А вот если ремень перескочил на несколько зубьев или вовсе прошел обрыв ремня, то последствия могут быть серьезнее.

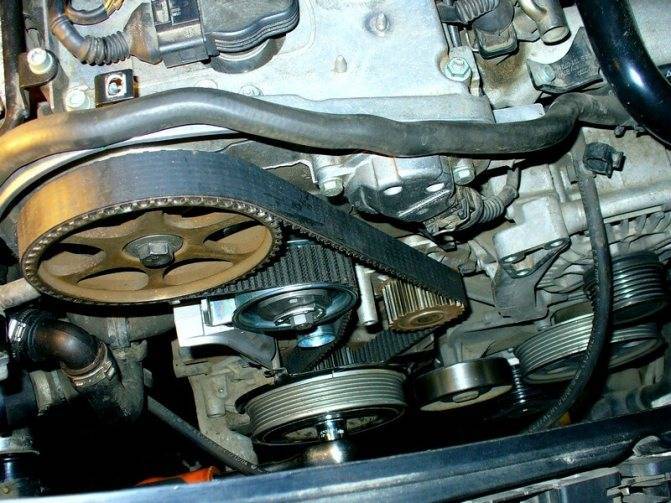

Ремни ГРМ: назначение, виды, проверка, замена, последствия обрыва

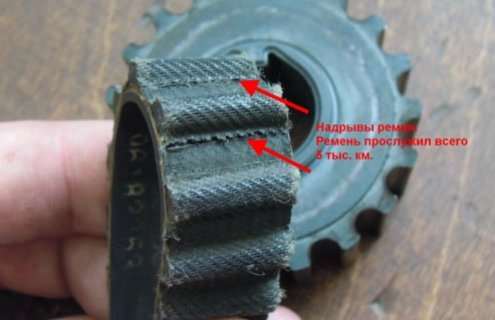

Надрывы ремня ГРМ, нужно задуматься о замене

К примеру, нарушение момента открытия клапана из-за перескакивания или порыва ремня приведет к тому, что при достижении поршня в ВМТ клапан будет еще открыт или останется в открытом положении (при обрыве) и произойдет их столкновение. Сила удара там достаточная, минимальным уроном будет изгиб клапана. К более серьезным последствиям от столкновения клапана с поршнем может быть разрушение поршня или изгиб шатуна. Конечно, сейчас на поршнях делают специальные проточки под клапана, чтобы в случае обрыва не происходило столкновение клапанов с поршнями, но как показывает практика, они не всегда спасают от этого.

Поэтому всегда важно следить за состоянием натяжения ремня. На разных авто периодичность проверки натяжения ремня разная, но все же данная процедура входит в комплекс обслуживающих работ

Контроль натяжения ремня – операция не сложная, достаточно снять защитный чехол ремня и проверить его на скручивание. Нормально натянутый ремень ГРМ при скручивании не должен повернуться более чем 90 градусов. Если же он проворачивается больше, нужно его подтянуть натяжными механизмами.

Сложность снятия ремня газораспределительного механизма зависит от типа применяемого механизма газораспределения на двигателе. Данных типов на автомобилях сейчас применяется два – с одним распредвалом (SOHC) и двумя распредвалами (DOHC).

Ещё кое-что полезное для Вас:

  • Что такое двигатель DOHC и как он работает
  • VTEC: что это такое, для чего он нужен и как работает
  • Датчик положения распредвала: принцип работы и основные неисправности

Ремни ГРМ от Contetech: качество, проверенное временем

Чтобы срок эксплуатации ремня ГРМ был максимально долгим, выбирайте только качественные фирменные детали. Специалисты IXORA рекомендуют производить замену ремня ГРМ на детали фирмы Contitech. Ремни ГРМ от Contitech – это немецкое качество, проверенное временем и опытом многих автолюбителей по всему миру. Ремни изготавливаются из качественной резины, которая не расслаивается и не «мохрится» во время эксплуатации, а многоступенчатый контроль качества каждой детали исключает возможность брака при производстве.

Купить продукцию Contitech можно в магазине IXORA. При необходимости вам помогут сделать правильный выбор наши квалифицированные менеджеры.

Производитель Номер детали Название детали Применяемость*
CONTITECH CT527 Ремень ГРМ Contitech для ВАЗ ВАЗ 110, 111, 112, 2108, 2109 (2108,2109), 21099 (21099), Kalina седан (1118), Kalina универсал (1117), Kalina хэтчбек (1119), Ока (1111)
CONTITECH CT827 Ремень ГРМ Contitech для FAW, TOYOTA VIOS, GEELY, TOYOTA, XIALI VIOS, Free Cruiser, Avensis, Carina, Corolla, VELA
CONTITECH CT887 Ремень ГРМ Contitech для CHEVROLET Aveo, Kalos, Lacetti, Nubira; DAEWOO Cielo, Espero, Kalos, Lacetti, Nexia, Nubira, Rezzo
CONTITECH CT1008 Ремень ГРМ Contitech для CHEVROLET; DAEWOO; MITSUBISHI; PROTON Aveo; Matiz; Spark II; Kalos хэтчбек; Matiz;Carisma; Colt V; Lancer; Space Star
CONTITECH CT942 Ремень ГРМ Contitech для HYUNDAI; KIA Accent; Coupe VII; Elantra; Getz; Cerato; Rio
CONTITECH CT874 Ремень ГРМ Contitech для CHEVROLET; DAEWOO; FSO; OPEL; SGM; CHEVROLET; VAUXHALL Kalos; Lanos; Lemans; Nexia; Ascona; Astra F Classic; Astra G; Combo Tour;Corsa A; Corsa B; Kadett E Combo; Meriva A; Vectra A; Vectra B ; SAIL; Astra F VAN; Astra F ; Astra G; Cavalier Mk; Combo; Corsa A; Corsa A VAN; Meriva A; Nova
CONTITECH CT1109 Ремень ГРМ Contitech для CHERY; DONGNAN (SOUEAST); GREAT WALL; HYUNDAI; KIA; MITSUBISHI J11; TIGGO; FREECA; HOVER; X240; ELANTRA; LANTRA; SANTAMO; SONATA; JOICE; AIRTREKASPIRE; CEDIA; CHARIOT; COLT; COLT/RODEO; DELICA; ECLIPSE; ETERNA; GALANT; GRANDIS; LL300; LANCER; LEGNUM; LIBERO; MONTERO; NIMBUS; OUTLANDER; PAJERO; PAJERO/SHOGUN; RVR; SANTAMO; SHOGUN; SPACE; STRADA; TRITON; WIRA; PERSONA
CONTITECH CT619 Ремень ГРМ Contitech для FIAT DUCATO
CONTITECH CT836 Ремень ГРМ Contitech для GREAT WALL; MITSUBISHI HOVER; X240; CHARIOT; COLT/RODEO; ECLIPSE; L; NIMBUS; SPACE; STRADA; TRITON
CONTITECH CT729 Ремень ГРМ Contitech для FORD ESCORT; FIESTA; ORION; VERONA
CONTITECH CT1069 Ремень ГРМ Contitech для KIA CARENS; RIO; SHUMASPECTRA
CONTITECH CT881 Ремень ГРМ Contitech для FORD; MAZDA; VOLVO B-MAX; C-MAX; COURIER; ESCAPE; FIESTA; FOCUS; FUSION; GALAXY; GRAND; IKON; KUGA; MONDEO; PUMA; S-MAX; TOURNEO; TRANSIT; 121; 2; 3; DEMIO; SOHO; C30; S40; S60; S80; V40; V50; V60; V70
CONTITECH CT988 Ремень ГРМ Contitech для DACIA; LADA; RENAULT DOKKER; LODGY; LOGAN; SANDERO; SOLENZA; SUPERNOVA; LARGUS; CLIO; KANGOO; LOGAN; MEGANE; SANDERO/STEPWAY; SYMBOL; THALIA; TONDAR; ZOE
CONTITECH CT937 Ремень ГРМ Contitech для KIA; HYUNDAI AVANTE; COUPE; ELANTRA; i30; LANTRA; TIBURON; TRAJET; TUCSON; TUSCANI; CARENS; CEED; CERATO; PRO; SPECTRA; SPECTRA5; SPORTAGE
CONTITECH CT996 Ремень ГРМ Contitech для LADA 110; 111; 112; KALINA; VEGA
CONTITECH CT1027 Ремень ГРМ Contitech для HYUNDAI; KIA SANTA; SONATA; TRAJET; MAGENTIS; OPTIMA
CONTITECH CT839 Ремень ГРМ Contitech для CHERY; DONGNAN (SOUEAST); MITSUBISHI J11; TIGGO; FREECA; CHARIOT; COLT/RODEO; DELICA; GALANT; LL300; NIMBUS; RVR; SPACE; STRADA; TRITON
CONTITECH CT910 Ремень ГРМ Contitech для CHEVROLET; DAEWOO; MITSUBISHI MATIZ; SPARK; Spark; MATIZ; TICO; COLT; LANCER; MIRAGE
CONTITECH CT1115 Ремень ГРМ Contitech для ALFA ROMEO; FIAT; FORD; LANCIA MITO; 500; ALBEA; DOBLO; FIORINO; GRANDE; IDEA; LINEA; PALIO; PANDA; PETRA; PUNTO; QUBO; SIENA; MUSA; YPSILON; KA
CONTITECH CT909 Ремень ГРМ Contitech для AUDI; SEAT; SKODA; VW A3A4A6; TT; ALHAMBRA; CORDOBA; EXEO; IBIZA; LEON; OCTAVIA; SUPERB; BEETLE; BORA; GOLF; JETTA; NEWNOVO; PASSAT; POLO

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

Типы ремней ГРМ

В историю автомобилестроения ремни имели разные формы воплощения. Первые ремни были шестерёнчатого типа, в наши дни такой вид  встречается только на устаревших машинах. Как и устаревшим является цепной тип ремня ГРМ, который был более затратный при производстве автомобиля. Но на некоторых моделях внедорожников данный тип ремня устанавливают и сейчас.

Самым распространённым на сегодня есть ременной тип ремня, он практически бесшумный и имеет высокую износостойкость.

Конструкция ремней  следующая:

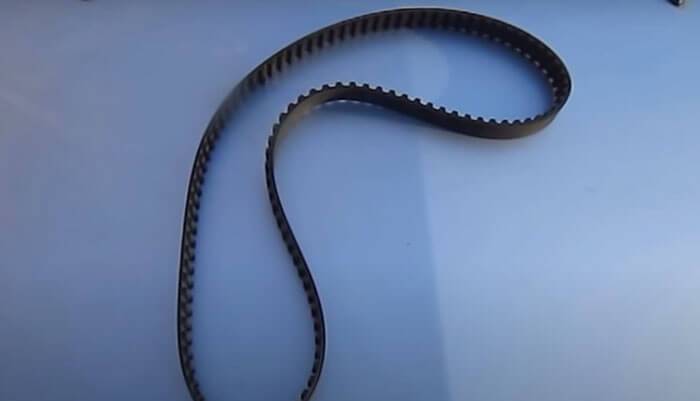

зубчатая;

Ремни ГРМ: назначение, виды, проверка, замена, последствия обрыва

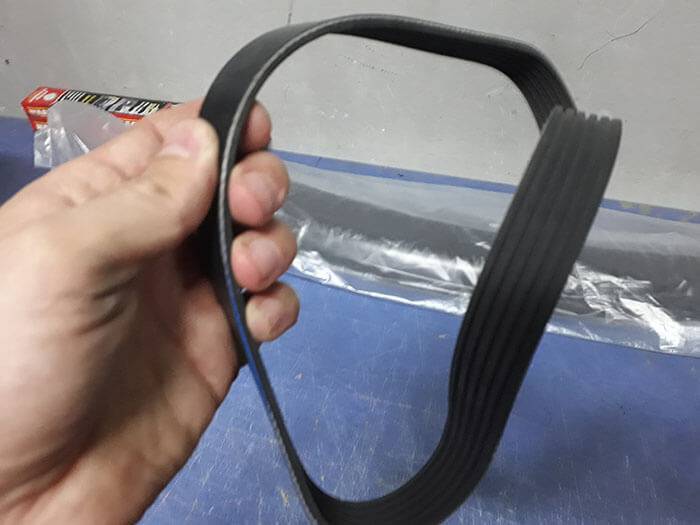

поликлиновая;

Ремни ГРМ: назначение, виды, проверка, замена, последствия обрыва

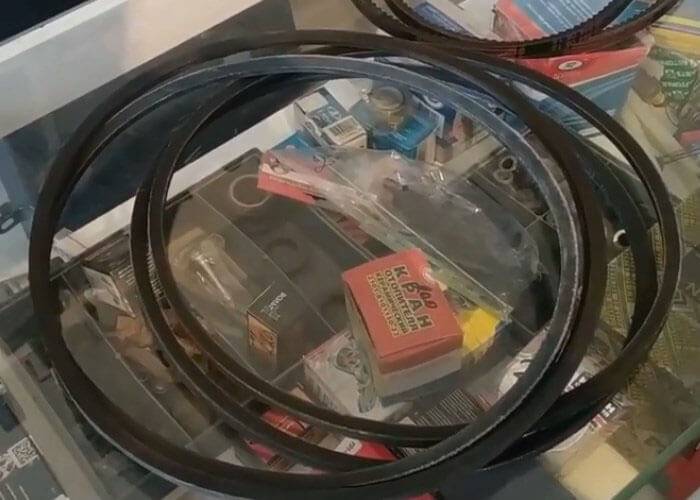

клиновая.

Ремни ГРМ: назначение, виды, проверка, замена, последствия обрыва

Самый эффективный вариант — зубчатая конструкция в силу своего удобства и способности не проскальзывать на механизме. Клиновая и поликлиновая форма пользуются для вспомогательных приводов (кондиционера, гидроусилителя и т.д.).

Топ ходовых марок ремня ГРМ

Ремни ГРМ различных производителей имеют свои плюсы и минусы:

  1. Bosch

Продукт этого производителя имеет высокое качество и невысокую стоимость. Поэтому занимает одну из первых позиций в рейтинге. Ремни Bosch подходят ко многим автомобилям и имеют долгоиграющий срок эксплуатации. Но стоит учесть, что при долгом хранении такой ремень будет высыхать и терять свои характеристики.

  1. Lemforder

Имеет чёткие, крупные зубья и имеющий высокий уровен прочности. Но, к сожалению, в обиходе существует много подделок оригинального варианта.

  1. Gates
Популярные статьи  Правила обкатки двигателя после ремонта и на новом автомобиле

Ширина данного ремня – 34 мм, что гарантирует минимум риск разрыва. Подходят к многим маркам авто, так и к спортивным. Однако, этот вариант  довольно дорогостоящий.

Особенности производства ДВС

Для ремонта двигателей внутреннего сгорания предусмотрены десятки разных способов, способных вернуть их к жизни. Современные моторы производят на заводах, специализирующихся на выпуск только этой продукции.

Используя несколько базовых изделий энергосиловой установки, разные производители автомобилей выпускают различные модели со своим брендом. Внешне авто могут заметно отличаться друг от друга, а силовой агрегат внутри этих транспортных средств будет один и тот же.

  1. Мотористы выпускают не один тип мотора, у них предусмотрена линейка ДВС, отличающихся системой впуска, количеством клапанов, наличием или отсутствием турбонаддува, присутствием тех или иных опций. Чаще всего блок и ряд корпусных элементов практически не отличаются.
  2. Из литейного цеха на последующую доработку на территории механических цехов приходят корпуса и крышки. На металлорежущих станках из заготовок изготавливают детали.
  3. Сборочные участки собирают узлы и агрегаты. Комплектуются будущие изделия.
  4. Главный конвейер производит окончательную сборку.
  5. Потом готовые изделия поступают на участок обкатки. Здесь двигатель устанавливается на обкаточный стенд.
  6. В течение первых двух часов запуск мотора не производится. Выполняется холодное обкатывание. В результате происходит притирка сопрягающихся деталей. Проверяют наличие дисбаланса у коленчатого вала и других механизмов.
  7. Потом подается топливо. Двигатель запускается. Ему позволяют поработать на разных режимах в течение часа.
  8. Отработанное моторное масло сливается, заменяется и фильтр очистки.
  9. Ставится новый фильтр, заливается свежее масло в картер двигателя. Его упаковывают для реализации на автомобилестроительный завод.

Течь из-под кожухов привода ремня

Подтёки масла либо утечка антифриза – очередной симптом неисправности ремня ГРМ. Если сальник коленвала немного поизносился, то масло может попадать на ремень, а антифриз попадает на него из-за негерметичности стыков. В любом случае эти жидкости повышают износ ремня, а значит, он быстрее выходит из строя. В дальнейшем он может просто перескочить, что также повлечёт за собой серьёзные проблемы. Поэтому не тяните с ремонтом и отправляйтесь в автосервис.

Визуальные

Существует мнение, что визуальный осмотр поможет определить срок жизни привода. Разлохмачивание, надрывы, трещины и т.д. могут подсказать, будет еще «ходить» ремень или порвется через несколько километров.

Давайте сразу разберемся. Ремень может не только порваться. Происходит износ зубцов на нем. Это чревато его «проскоком» на распределительном валу. Собьются фазы газораспределения, двигатель не только потеряет свою мощность, но и работать будет с трудом. В некоторых случая могут встретиться поршни с клапанами. Результатом их «союза» будет капитальный ремонт.

Ремень может не порваться, а “потерять” несколько зубьев

Так вот, визуальный осмотр может не показать износ или облом зубцов. Некоторые из них могут быть спрятаны далеко от ваших глаз. Другие в это момент будут находиться на звездочках валов. С виду все хорошо, а реально они уже на грани облома.

Во-вторых, не на всех двигателях ремни ГРМ находятся в визуальной досягаемости. Некоторые спрятаны защитными кожухами, которые под передней плитой мотора. Чтобы добраться до них, нужна частичная разборка. На большинстве двигателях БМВ необходимо «опускать» силовой агрегат, чтобы долезть до ГРМ. Добравшись до него, смысл его осматривать? – Раз вы уже там, то лучше его заменить сразу, чтобы подом не заниматься ерундой еще 60-100 тыс. км.

Например, ремни моторов Опель Кадет можно свободно рассмотреть, открыв капот автомобиля. Но таких моделей очень мало, поэтому к такому признаку износа привода ГРМ можно относиться скептически.

Привод ГРМ Опель Кадет не закрыт защитным кожухом или передней плитой двигателя – идеально для визуального осмотра

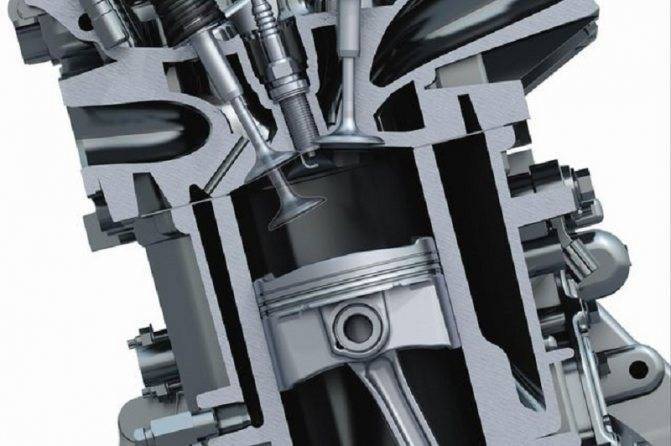

Почему гнутся клапана при обрыве ремня или цепи ГРМ

Ремни ГРМ: назначение, виды, проверка, замена, последствия обрыва

Несмотря на доработки, общий традиционный принцип работы ГРМ и клапанного механизма двигателя остается неизменным. Как известно, поднятие поршня в ВМТ (верхней мертвой точки) означает, что в указанный момент впускные и выпускные клапаны закрыты. Это необходимо для создания давления и герметизации камеры сгорания.

Если происходит обрыв ремня ГРМ, тогда клапана попросту не успевают закрыться, что означает их столкновение с поднимающимся вверх поршнем. В момент обрыва ремня ГРМ распредвалы сразу останавливаются. Такая немедленная остановка происходит по двум причинам:

  • так как пропадает приводное усилие от ремня или цепи;
  • на сами кулачки распределительного вала оказывают замедляющее воздействие возвратные пружины;

Что касается коленчатого вала, данный элемент КШМ продолжает вращаться по инерции. Инерционное вращение вала не зависит от того, на какой передаче и с какой скоростью двигался автомобиль, на каких оборотах работал двигатель и т.д. Маховик все равно проворачивает коленчатый вал. Другими словами, если ремень ГРМ оборвало, тогда механизм газораспределения сразу останавливается и клапана остаются открытыми, в то время как коленвал продолжает вращаться и движущиеся поршни бьют по открытым в это время клапанам.

Результатом обрыва ремня становится то, что поршень встречается с клапанами, после чего немедленно происходит загиб клапанов. Зачастую гнется стержень клапана, хотя иногда также возможны и различные деформации тарелки клапана. Реже можно встретить повреждения самого поршня, которые также являются последствием обрыва ремня и загиба клапанов.

Инженерам и автопроизводителям хорошо знакома данная проблема. Для предотвращения последствий обрыва ремня/цепи ГРМ в некоторых старых ДВС на поршне выполнялись специальные проточки под клапана. Указанные проточки фактически обеспечивали необходимое свободное пространство, которое позволяло открытым клапанам не столкнуться с движущимся вверх поршнем. В таких моторах после обрыва привода клапана не гнулись.

Современные двигатели также имеют характерные выемки на поршне. Стоит отметить, что данные проточки позволяют избежать риска повреждения клапана на работающем двигателе. При обрыве ремня ГРМ на таких моторах указанные проточки не спасают от загиба клапанов, то есть клапана все равно гнет даже при наличии специальных углублений на поршне.

Ремонт ГБЦ

Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.

Недавно купленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.

Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем.

Такая же полоска должна появится на седле клапана.

Почему и когда нужно менять ремень газораспределительного механизма

Как понятно, в базе ГРМ лежит распределительный вал, который размещен в ГБЦ и толкает впускные/выпускные клапаны. В движение распредвал приводится от коленвала средством приводного ремня. Своевременное открытие и закрытие клапанов должно осуществляться в строго установленном порядке и в согласовании с тактами работы мотора.

Другими словами, на такте впуска должен раскрываться впускной клапан, по этому в цилиндры попадает воздух либо топливно-воздушная смесь (зависимо от типа мотора). Дальше происходит сжатие консистенции (поршень движется в ВМТ), в этот момент все клапаны закрыты. После поджига топливного заряда и отдачи полезной энергии поршню раскрывается выпускной клапан для удаления отработавших газов из цилиндра мотора. Так осуществляется процесс газораспределения.

Популярные статьи  Водяная помпа системы охлаждения двигателя

Становится ясно, что любые неисправности привода распредвала приведут к нарушению газообмена в цилиндрах, в итоге чего работа мотора будет нарушена. Что касается ремня ГРМ, данный элемент представляет собой резинотехническое изделие, которое с течением времени растягивается, растрескивается и т.д. Проскальзывание ремня приводит к тому, что клапана перестают раскрываться в верно данный момент по отношению к тактам работы мотора. Более того, для многих движков в особенности небезопасен обрыв ремня ГРМ. Дело в том, что если ремень оборвало, тогда механизм газораспределения останавливается, клапана просто не успевают закрыться до момента подъема поршня, происходит удар, после которого обычно гнет клапана, появляются недостатки на самом поршне и т.д. В схожих случаях силовой агрегат нужно чинить, а сам ремонт востребует суровых денежных расходов.

Также следует учесть и ряд причин, которые могут значительно уменьшить срок службы хоть какого ремня. К примеру, попадание моторного масла на ремень ГРМ в итоге течей фронтального сальника коленвала способно стремительно привести в негодность обозначенный элемент привода распредвала. Препядствия с натяжным роликом, заклинивание помпы и другие неисправности являются теми причинами, по которым ремень рвется либо стремительно изнашивается.

В каких случаях гнет клапана при обрыве ремня ГРМ?

Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.

Ремни ГРМ: назначение, виды, проверка, замена, последствия обрыва

Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.

Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.

Ремни ГРМ: назначение, виды, проверка, замена, последствия обрыва

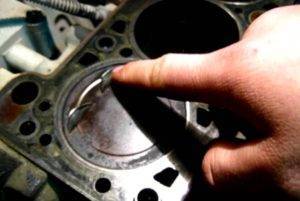

На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня. На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.

Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.

Ремни ГРМ: назначение, виды, проверка, замена, последствия обрыва

Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.

Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.

Ремни ГРМ: назначение, виды, проверка, замена, последствия обрыва

При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.

Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.

Выводы

Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.

22.07.2019

Причины сползания

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Как правило, осложнения восьмиклапанного ДВС на 1.5 л после дежурной плановой смены резинового изделия грм, «отпахавшего» выданный ресурс, знакома многим владельцам

Она состоит в том, что новая деталь теперь соскакивает, что неминуемо приводит к ее обрыву. Если бы на таких моторах при порыве резинового кольца наблюдалось взаимное соударение клапано-поршневых элементов, капитального ремонта избежать бы не удалось никак

Как правило, осложнения восьмиклапанного ДВС на 1.5 л после дежурной плановой смены резинового изделия грм, «отпахавшего» выданный ресурс, знакома многим владельцам. Она состоит в том, что новая деталь теперь соскакивает, что неминуемо приводит к ее обрыву. Если бы на таких моторах при порыве резинового кольца наблюдалось взаимное соударение клапано-поршневых элементов, капитального ремонта избежать бы не удалось никак.

А вот на 16-клапанном агрегате итоги разрыва кольца грм гораздо печальнее. В данном случае одной остановкой мотора не закончится.

С другой стороны, почему же все-таки ремень съезжает? И это происходит как в сторону силовой установки, так и обратно. Ну сколько же можно менять ремень, пора найти причину и искоренить ее.

Выставление ремня по меткам и как выставить ремень ГРМ без меток

Начнем с того, что ниже мы будем заострять внимание на общих правилах и наставлениях касательного того, как выставить ремень ГРМ. При всем этом следует учитывать, что на автомобилях с тюнингованными спортивными распредвалами, также на неких моделях с 2-мя либо только одним распределительным валом порядок и особенности выставления приводного ремня могут отличаться

Для получения более четкой инфы лучше проконсультироваться со спецами либо раздельно изучить управление по эксплуатации определенной модели ДВС.

Перескочил» ремень ГРМ на зуб. Симптомы и последствия. ВАЗ 8 кл.

В нашем случае срезаны зубья на ремне и синхронность сбита.

До работ следует держать в голове, что принципиальной задачей будет то, чтоб во время подмены не сбились ранее выставленные метки. Это поможет упростить процесс, потому что не будет нужно предстоящая углубленная настройка.

Итак, при установке нового ремня ГРМ ответственным шагом становится выставление такового положения поршней в движке, при котором в первом цилиндре поршень будет находиться в верхней мертвой точке (ВМТ). Потом делается контроль меток. Добавим, что выставить поршни в необходимое положение можно одним из доступных методов. Легче всего найти специальную насечку на шкиве, также указатель-стрелку, расположенную на кожухе ремня ГРМ. Обозначенную насечку и стрелку следует скооперировать меж собой. Совмещение подразумевает такое положение, когда насечка занимает вертикальное положение, а стрелка имеет направление вниз.
Вторым методом, который дополняет 1-ый, является обнаружение на маховике специальной метки, после этого обозначенная метка совмещается с «зубом». Метка находится в контрольном окошке, которое выполнено в высшей части колокола КПП.
Третьим и самым ненадежным методом выставления поршней является выворачивание свечки зажигания в первом цилиндре, после этого в свечное отверстие вставляется подходящая отвертка либо металлической стержень подходящей длины. Дальше стержень упирается в поршень, после этого в итоге поворачивания коленвала определяется точка, в какой поршень находится в последнем верхнем положении

Популярные статьи  Контрактная АКПП: что такое контрактный агрегат, преимущества и недостатки

Направьте внимание, схожий метод следует использовать только в этом случае, если выставление по меткам является неосуществимым по какой-нибудь причине.

Представим, что метка «ушла» вспять по отношению к звездочке распредвала. В этой ситуации метку совмещают с левым верхним краем прокладки клапанной крышки. Если метка подалась вперед и имеет маркировку «от», тогда обозначенную метку совмещают со стрелкой, расположенной за звездочкой распредвала. В случае, когда метка распредвала смещена на 180 градусов либо около того, тогда коленвал прокручивается на один оборот.

Также отметим, что в процессе выставления ВМТ в первом цилиндре рекомендуется выполнить снятие крышки трамблера. Это нужно для того, чтоб проконтролировать размещение насечки на корпусе трамблера. Насечка должна совпасть с центром бегунка. Для обнаружения насечки немного приподнимается пластмассовый кожух, прикрывающий датчик Холла. Когда все перечисленные выше метки совпали, это значит, что можно устанавливать новый ремень ГРМ. Добавим, что перед установкой многие также фиксируют маховик, вставляя отвертку в отверстие коробки. После чего можно ставить ремень и ролики.

Основные причины обрыва ремня ГРМ

Многие автолюбители полагают, что если  ремень ГРМ порвался, основной причиной является его износ и несвоевременная замена. На самом деле, это распространенная ошибка, так как причин обрыва намного больше.

Среди основных можно выделить следующие причины:

  1. несвоевременная замена по времени/пробегу;
  2. ошибки при эксплуатации и обслуживании автомобиля;
  3. низкое качество ремня;

Если с пробегом и естественным старением ремня все понятно, другие причины не так очевидны.

Прежде всего, если порвался ремень ГРМ, к обрыву может привести неправильная натяжка ремня, ошибки при установке защитного кожуха, заклинившие ролики или помпа и т.д. В этом случае ремень или банально перетирается, или же во время заклинивания ролика возникает резкое натяжение, которое приводит к разрыву ремня

Важно, чтобы ремень был натянут правильно и натяжитель ремня ГРМ находился в исправном состоянии

Обратите внимание, ослабление может привести к соскакиванию ремня с пазов шкива. В то же время сильно натяжение приведет к активному износу и повышает риски обрыва

По указанным причинам важно своевременно проверять натяжение ремня ГРМ, а также выполнять проверку состояния всех элементов (ролики, шкивы, натяжители и т.д.). Если на поверхность ремня попадает моторное масло или другие технические жидкости (например, антифриз), это также объясняет, почему оборвало ремень ГРМ

Учтите, в случае обнаружения масла на поверхности, ремень нужно сразу менять!

Если на поверхность ремня попадает моторное масло или другие технические жидкости (например, антифриз), это также объясняет, почему оборвало ремень ГРМ. Учтите, в случае обнаружения масла на поверхности, ремень нужно сразу менять!

Игнорирование данного правила приводит к тому, что ремень может начать проскальзывать, высока вероятность его соскакивания со шкива и обрыва. Кстати, не следует пытаться оттереть масло или антифриз с поверхности ремня в целях дальнейшей эксплуатации. Дело в том, что моторное, трансмиссионное и другие масла, а также охлаждающие жидкости быстро впитываются в резину и активно разрушают резиновую структуру ремня, приводя к образованию трещин и т.д.

Игнорирование видимых дефектов ремня или использование дешевых изделий для замены также часто приводит к тому, что ремень порвался, причем абсолютно неожиданно.

Например, дешевый ремень ГРМ низкого качества или подделка под «оригинал» означает, что рассчитывать на заявленный срок службы не следует. На практике, некачественный ремень ГРМ может не отработать даже 20 тыс. километров, после чего происходит его быстрое расслоение и обрыв.

Если же на ремне при осмотре видны наружные повреждения и дефекты (трещины, расслоения торцевой части, раковинки и углубления и т.п.), эксплуатировать даже качественный ремень дальше нельзя. В условиях средних и высоких нагрузок небольшая трещина быстро увеличится и станет причиной разрыва.

Агрессивная езда, высокие нагрузки, эксплуатация авто в тяжелых условиях (в том числе и климатических с сильными перепадами температур), частые попытки завести двигатель с «толкача», перебои в работе мотора или КПП
(сильные рывки при движении) и ряд других подобных факторов значительно сокращают срок службы ремня ГРМ.

Даже если ремень визуально в хорошем состоянии, имеются риски скрытого разрыва нитей корда. По этой причине интервал замены лучше сократить на 20-30% (замена ремня производится каждые 35-40 тыс. км. пробега, а не каждые 50-60 тыс.).

Выставление ремня по меткам и как выставить ремень ГРМ без меток

Начнем с того, что ниже мы будем заострять внимание на общих правилах и рекомендациях касательного того, как выставить ремень ГРМ. При этом следует учесть, что на автомобилях с тюнингованными спортивными распредвалами, а также на некоторых моделях с двумя или только одним распределительным валом порядок и особенности выставления приводного ремня могут отличаться

Для получения более точной информации желательно проконсультироваться со специалистами или отдельно изучить руководство по эксплуатации конкретной модели ДВС.

Перед началом работ следует помнить, что важной задачей является то, чтобы во время замены не сбились ранее выставленные метки. Это поможет упростить процесс, так как не потребуется дальнейшая углубленная настройка

Итак, при установке нового ремня ГРМ ответственным шагом становится выставление такого положения поршней в двигателе, при котором в первом цилиндре поршень будет находиться в верхней мертвой точке (ВМТ). Затем производится контроль меток. Добавим, что выставить поршни в нужное положение можно одним из доступных способов. Легче всего обнаружить специальную насечку на шкиве, а также указатель-стрелку, расположенную на кожухе ремня ГРМ. Указанную насечку и стрелку следует совместить между собой. Совмещение предполагает такое положение, когда насечка занимает вертикальное положение, а стрелка имеет направление вниз.
Вторым способом, который дополняет первый, является обнаружение на маховике специальной метки, после чего указанная метка совмещается с «зубом». Метка находится в контрольном окошке, которое выполнено в верхней части колокола КПП.
Третьим и самым ненадежным способом выставления поршней является выворачивание свечи зажигания в первом цилиндре, после чего в свечное отверстие вставляется подходящая отвертка или стальной стержень нужной длины. Далее стержень упирается в поршень, после чего в результате поворачивания коленвала определяется точка, в которой поршень находится в крайнем верхнем положении

Обратите внимание, подобный способ следует применять только в том случае, если выставление по меткам является невозможным по какой-либо причине.
