Схема электропроводки ваз 2106: этапы работ

Как защищены основные элементов проводки машины ВАЗ-2106?

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

Совет: при проведении работ по замене или ремонту осветительных приборов и проводки обязательно отсоедините от сети аккумулятор. Реле, выключатели, аккумуляторная батарея, свечи и даже обмотка реле в системе включения освещения и вентилятора в системе охлаждения не защищается предохранителями. Когда проводится прокачка тормозов на ВАЗ-2107 может возникнуть схожая проблема.

В случае повреждения одного из элементов цепи срабатывает предохранитель. При возникновении неисправностей основного комплекта предохранителей в работу включаются резервные, которые дополнительно установлены рядом с блоком зажигания. При обнаружении перегоревшего предохранителя недостаточно лишь заменить его — нужно детально изучить проводку и выяснить причину сгорания этой запчасти в ВАЗ-2106.

Схема электрооборудования и электропроводки должна помочь вам быстро найти и устранить неисправности в освещении фар, индикаторов приборной доски и других систем вашего ВАЗ-2106.

Схема реле-регуляторпа напряжения ваз 2106

№ позиции на схеме	Расшифровка позиции на схеме
1	дроссель
2	термокомпенсирующий резистор
3	обмотка регулятора
4	дополнительное сопротивление

Схема подключения реле ваз 2106 расположена вот здесь

№ позиции на схеме	Расшифровка позиции на схеме
1	термокомпенсирующий резистор 19 Ом, 6 Вт
2	дополнительные резисторы 5,5 Ом, 25 Вт
3	дроссель
4	гайка крепления стоек
5	стойка с нижним контактом регулятора напряжения
6	стойка с верхним контактом регулятора напряжения
7	обмотка реле напряжения
8	якорь регулятора напряжения
9	крышка регулятора напряжения
10	оттяжная пружина
11	ярмо регулятора напряжения
12	основание регулятора напряжения

Схема электрооборудования ВАЗ-2106 (новая)

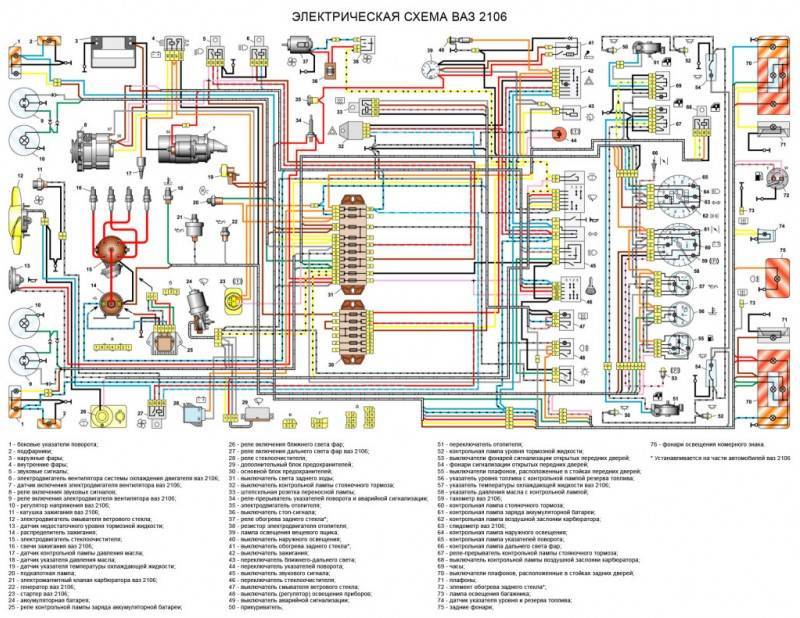

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 — реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 — электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 — моторедуктор очистителя ветрового стекла; 25 – коммутатор*; 26 — электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора**; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла***; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы****; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла***; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей***; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр VAZ-2106; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери***; 68 – реле включения электростеклоподъемников передних дверей***; 69 – переключатель электростеклоподъемника правой передней двери***; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла***; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора; б – датчика-распределителя зажигания; в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г – реле прерывателя аварийной сигнализации и указателей поворота; д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705. ** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710. *** Устанавливается на части автомобилей. **** С 2000 г. не устанавливается.

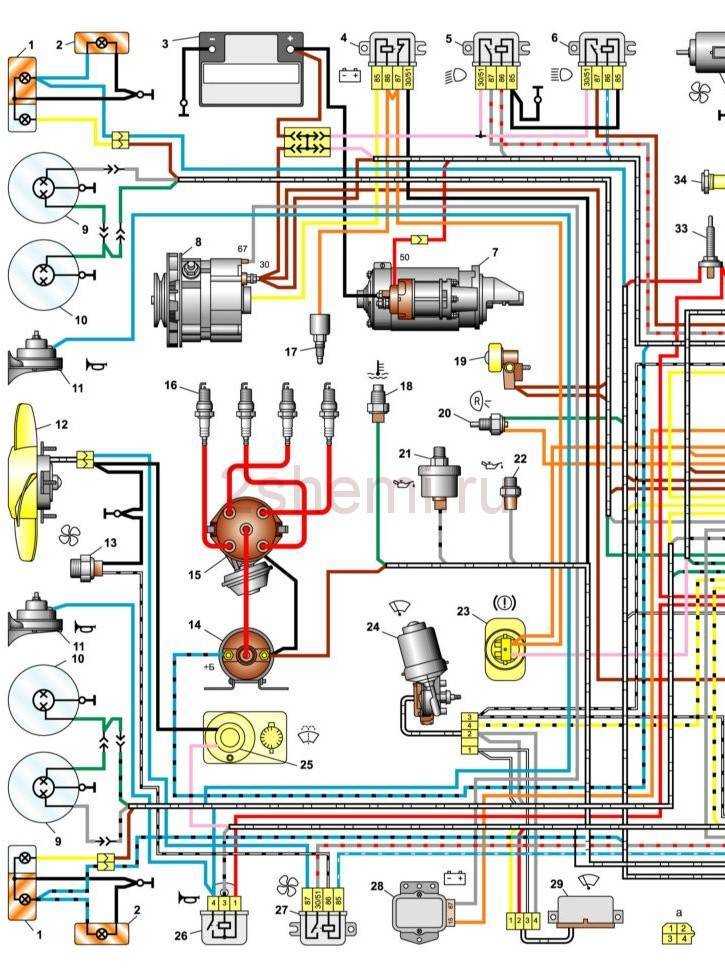

Электросхема ВАЗ-2106 карбюратор — полный вид:

Центральная часть схемы электрооборудования ВАЗ-2106

Центральный кусок схемы в основном состоит из включателей/выключателей освещения и переключателей подачи тока в систему. Главные элементы проводки указаны следующими цифрами:

• Комплект с основным блоком предохранителей (30);
• Выключатели освещения в фарах заднего хода машины (31), работы контрольных ламп при выставлении ручного тормоза (32);
• Разновидности штепсельных розеток у переносных ламп (33);
• Оборудование для работы указателя поворотника и аварийного сигнала (34);
• Конструкция электродвигателя печки (35) и клеммы для выключения работы стоп-сигнала (36);
• Реле подачи тока для прогрева заднего стекла (37);

Совет: в зависимости от модификации и года выпуска ВАЗ-2106, тип реле и его положение в сети может меняться. Для ремонта этой запчасти лучше всего использовать схемы, которые поставляются в комплекте с машиной.

• Комплект резисторов электродвигателя печки ВАЗ 2106 (38);
• Проводка к лампе света в вещевом ящике (39);
• Список выключателей наружного света (40), прогрева задней поверхности стекла (41), а также системы зажигания (42);
• Комплект переключателей с ближнего на дальний свет (43), стеклоочистителя (46) и стрелки-указателя поворота машины (44);
• Специальные типы выключателей сигнала машины (45), универсального смывателя для лобового стекла (47) и регуляторы света на приборной доске и сигнала при аварийной ситуации.

Как заменить температурный датчик

Прежде чем приступать к замене, необходимо охладить двигатель, поскольку на горячем двигателе есть риск получить ожоги от антифриза. Холодный антифриз будет спокойно вытекать, а при нагретом двигателе, он выльется мощным потоком струи. Для того чтобы произвести замену, нам понадобится ключ на 21. Скидываем клеммы с аккумулятора, после этого снимаем защитный чехол с датчика и отключаем от электронного блока управления.

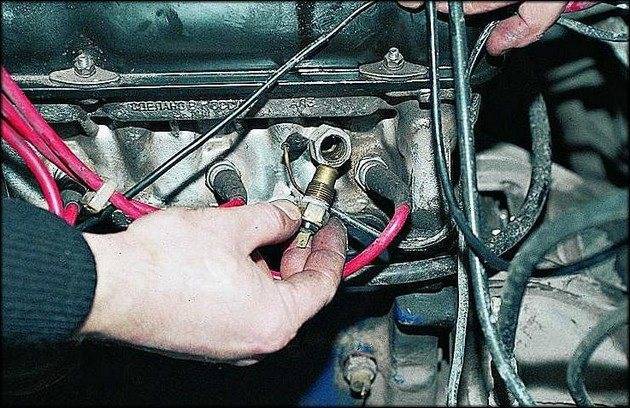

Откручиваем ДТ практически до конца, на готове держим новую деталь. Как только останется несколько оборотов, нужно откручивать вручную и сразу же затыкать дыру пальцем, чтобы не убежал антифриз. После этого вкручиваем новый датчик на место и подсоединяем к ЭБУ.

В инструкции по замене датчика указано, что вместе с ним, необходимо полностью менять антифриз в автомобиле, но многие предпочитают этого не делать и быстрым движением руки произвести замену, чтобы утекло как можно меньше охлаждающей жидкости.

Особенности электрической проводки моделей «классики»

Основными характеристиками, которыми обладает схема эл проводки ВАЗ 2106, являются следующие:

• активация электрических цепей напрямую через замок зажигания;
• соединение с АКБ с участием блока предохранителей;
• токопроводящие корпуса ключевых узлов.

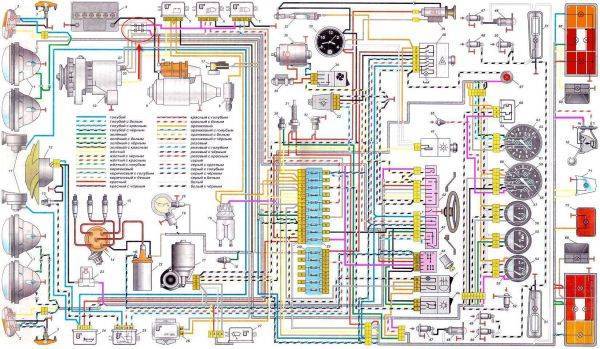

Цветная заводская схема (1900х1500) электрических компонентов

Таким образом, в случае выхода из строй какой-либо системы, искать неисправности целесообразно непосредственно с замка зажигания и контактной группы.

Роль этого узла заключается в следующем:

• управляет системой зажигания автомобиля;
• играет противоугонные, в том числе, охранные функции;
• позволяет буксировку неисправного авто с включенной «аварийкой».

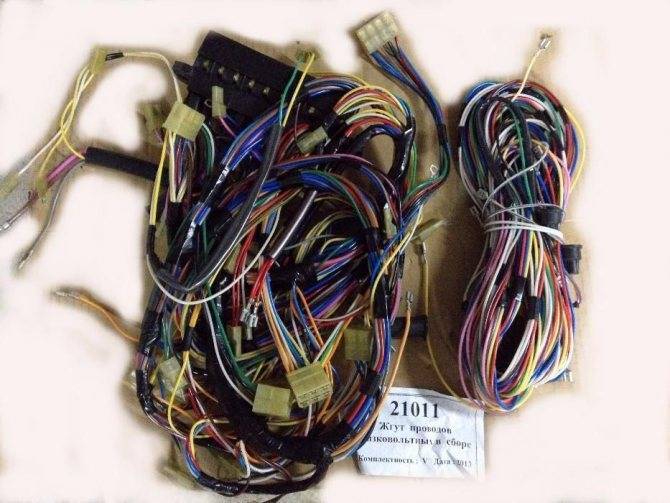

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

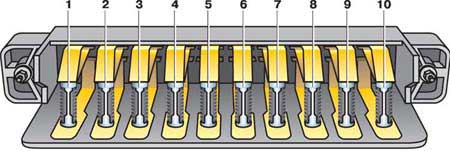

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
4. Дальний свет правой фары (8 А).
5. Ближний свет левой фары (8 А).
6. Ближний свет правой фары (8 А).
7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

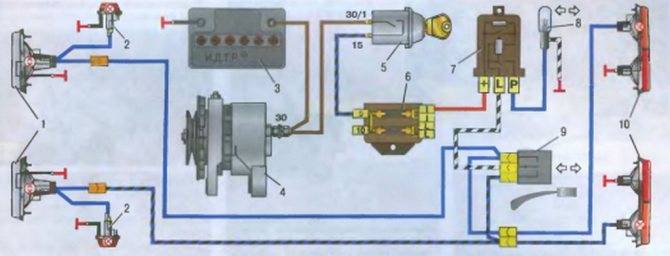

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

1. Подфарники.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Генератор.
5. Замок зажигания.
6. Блок предохранителей.
7. Реле-прерыватель.
8. Сигнализатор включения.
9. Переключатель.
10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

• панель приборов и подсветку индикаторов;
• пучки фар;
• указатели поворота;
• освещение в салоне;
• стеклоочиститель;
• ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Признаки неисправности

Какие элементы включает в себя схема электрооборудования и проводки с описанием 21063? Эта система включает в себя все без исключения потребители энергии, а также основные системы авто, в том числе зажигания, охлаждения двигателя и отопления. В том случае, если машина не заводится, при этом возникают неполадки в работе электрооборудования, в первую очередь следует проверить исправность электрической проводки и заменить вышедшие из строя компоненты.

При невозможности запуска двигателя следует в первую очередь произвести диагностику состояния аккумуляторной батареи, а также подачи горючего в карбюратор либо инжектор.

В том случае, если горючее нормально поступает, то для диагностики вам потребуется электро схема машины, проверять нужно следующее:

1. В случае с карбюраторными двигателями производится диагностика распределителя зажигания, катушки, свечей и, разумеется, само проводки подключения этих компонентов. В некоторых случаях невозможность запуск двигателя связана с повреждением высоковольтных проводов, к которым подключаются свечи.
2. В том случае, если речь идет об инжекторном силовом агрегате, то причина может заключаться в неработоспособности блока ЭСУД. Этот узел предназначен для обработки сигналов, подающихся от датчиков, а также передачи команд на исполнительные устройства. В общем, блок управления предназначен для определения наиболее оптимальных параметров работы мотора, но оснащаются им далеко не все автомобили.

Также бывает такое, что неполадки в работе силового агрегата связаны с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактах контактной группы.

Выявление неисправностей

Схема проводки на «шестерке»

Если на ВАЗ 2106 приходится искать неисправность проводки, во время проведения ремонтных работ необходимо полностью обесточить электросхему. Для этого потребуется отсоединить минусовой провод с клеммы аккумулятора, в противном случае в электросхеме ВАЗ 2106 может возникнуть короткое замыкание. Диагностика поломок выявляется с использованием схемы, приведенной выше.

Если в работе проводки имеются перебои, есть несколько вариантов поведения автомобиля при этом:

Машина не может сдвинуться с места и не заводится. Причин возможных неисправностей может быть множество, но в первую очередь необходимо , трамблер, работоспособность АКБ. Как правило, полный разряд аккумулятора является одной из самых распространенных причин

Гораздо реже из строя выходит генератор, но диагностике этого элемента на ВАЗ 21062 с бсз также следует уделить внимание.
Машина двигается, но один или несколько элементов электросхемы работают неправильно. К примеру, это могут быть сбои в работе света в салоне, поворотных сигналов, обогрева заднего стекла либо оптики. Если это так, то в первую очередь необходимо проверить блок предохранителя и выявить выгоревшие элементы

Если все предохранители целые, то в случае с оптикой сначала проверяется работоспособность ламп, после чего осуществляется прозвонка проводки машины ВАЗ 21063 с бсз или без него.

Если это так, то в первую очередь необходимо проверить блок предохранителя и выявить выгоревшие элементы. Если все предохранители целые, то в случае с оптикой сначала проверяется работоспособность ламп, после чего осуществляется прозвонка проводки машины ВАЗ 21063 с бсз или без него.

Специалисты рекомендуют начинать диагностику поломки с проверки выключателя зажигания, поскольку он выполняет следующие функции:

• осуществляет управление всеми возможностями системы зажигания;
• управляет работой охранной, а также противоугонной системами ВАЗ 21063;
• позволяет производить буксировку 21063 с работающей световой сигнализацией (автор видео — Andrey Aleksandrov).

Инструкция по установке и настройке

Установка аварийки на ВАЗ 2101 — это не особо сложная задача, справиться с ней сможет практически каждый. Чтобы правильно подключить аварийку на ВАЗ 2101 своими руками, необходимо подготовить все, что вам может потребоваться для выполнения задачи.

Набор инструментов и материалов

Итак, что нужно приготовить перед тем, как приступить к процессу:

1. Слесарный инструмент, включая гаечные ключи, отвертки, пассатижи и т.д.
2. Изолента.
3. Четырехконтактное реле световой сигналки от «Шестерки».
4. Шестиконтактная кнопка для активации.
5. Пять метров монтажного провода (автор видео — Алекс Гордон).

Алгоритм выполнения работы

Итак, приступаем к процессу:

1. Сначала нужно демонтировать центральную консоль. Для этого нужно открутить болты, которые крепят накладку на рулевой колонке. Также вам потребуется снять боковые накладки стоек лобового стекла.
2. Сделав это, вы можете снять комбинацию приборов. Будьте осторожны, чтобы не повредить устройство.
3. Далее, отключите провода от лампочки, которая освещает бардачок. Затем выкрутите болты, которые крепят боковые части бардачка к контрольному щитку, а также болты, которые фиксируют его нижнюю часть. Открутив все винты, сам бардачок можно демонтировать.
4. Теперь вам нужно выкрутить винты, которые фиксируют нижнюю часть приборной панели к поперечине передка. Затем откручиваются гайки верхнего крепления, к ним лучше всего добраться через технологические проему бардачка.
5. Выполнив эти действия, можно демонтировать ручки с панели управления печкой. Чтобы сделать это, в месте соединения рычага с ручкой при помощи отвертки следует отогнуть нижнюю часть верхней ручки, а у нижней ручки при этом нужно отогнуть верхнюю часть.
6. Далее, необходимо отключить разъемы с проводами от переключателей подсветки контрольного щитка, габаритных огней, а также печки. Затем гаечным ключом нужно открутить еще два болта, которые фиксируют крепления рычагов управления печкой. Выполнив эти действия, вы сможете демонтировать контрольную панель.
7. Теперь переходим непосредственно к установке и подключению основных элементов. Для начала определитесь с местом монтажа кнопки включения системы. Она должна быть установлена на центральной консоли, чтобы при необходимости водитель мог как можно быстрее добраться до нее. Ставить кнопку пока еще рано, но с местом установки необходимо определиться именно сейчас, поскольку от этого будет зависеть, сколько вам потребуется провода. Теперь извлеките старое реле поворотников с авто и отсоедините от него три кабеля — обычно они окрашены в черный, серо-белый и оранжевый цвета.
8. Далее, возьмите новое шестерочное реле. Второй контакт реле нужно подключить к проводу, который был снят с контакта L на реле поворотников, а также с выходом 7 кнопки.
9. Первый контакт реле нужно подключить к четвертому контакту на самой кнопке. Третий по счету контакт подключается к кабелю, отключенному от контакта Р на реле поворотников. Затем нужно подключить кабель с четвертого контакта к массе, то есть кузову транспортного средства — лучше всего соединить его с гайкой фиксации релюшки.
10. Следующим этапом будет подключение самой кнопки. Четвертый контакт кнопки следует подключить к первому контакту используемого реле. Второй ее контакт необходимо соединить с кабелем, который был отключен от плюсового контакта поворотного реле. Седьмой контакт соединяется со вторым контактом реле, а первый и третий контакты подключаются к подрулевому выключателю поворотников, в данном случае порядок соединения не играет роли.
11. Теперь вам остается только подключить восьмой контакт к любому плюсовому кабелю, как вариант, можно вклиниться в электроцепь от прикуривателя. В том случае, если вы решите подключить плюс напрямую к аккумуляторной батарее либо генераторному узлу, то цепь необходимо будет защитить при помощи предохранителя.
12. На этом процедуру установки можно считать завершенной. Вам остается только надежно зафиксировать проводку, чтобы не допустить перетирания кабелей. Установите на место все снятие ранее элементы облицовки салона, центральную консоль, бардачок и т.д.

Диагностика неисправностей

Чтобы правильно выполнить замену необходимых элементов схемы, при выявлении неисправностей должен осуществляться следующий порядок действий.

Такие действия актуальны в том случае, если автомобиль отказывается заводиться:

1. Проверьте аккумулятор. Возможно, он просто разрядился.
2. В первую очередь, проверяется участок на схеме от генераторного устройства до катушки. При наличии обрывов в схеме производится замена и подключение новых проводов, окислении — зачистка контактов с использованием железной щетки. Если контакты начали «сыпаться», они также подлежат замене.
3. Продиагностируйте катушку на предмет наличия искры. Извлеките высоковольтный кабель из места установки и поднесите его к кузову авто. Когда вы попытаетесь завести мотор, между высоковольтником и кузовом должна проскочить искра.
4. Проверьте, рабочие ли свечи зажигания. Бывает такое, что причиной невозможности запуска двигателя служит нагар, образовавшийся на свечках. Вы можете легко их прочистить своими силами, для этого свечи нужно снять и воспользоваться инструкцией, которую вы найдете тут .

Слабые места блока предохранителей

1. Плохое соединение самого предохранителя с посадочным местом, что приводит к обгоранию гнезд.
2. Во время эксплуатации авто предохранители всегда греются, в результате чего они также отрицательно воздействуют на гнезду, находящиеся рядом.
3. Блок необходимо регулярно проверять, поскольку стоимость предохранителей всегда низкая, а это соответствует не особо высокому качеству их выполнения и надежности.
