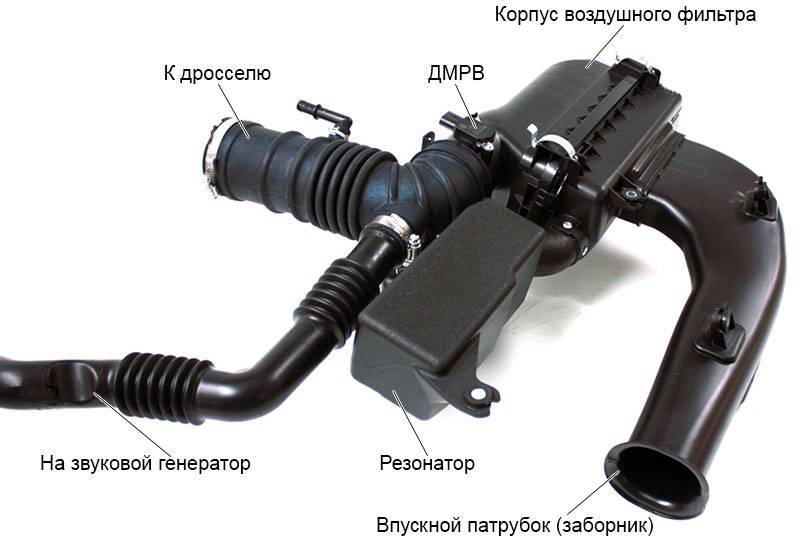

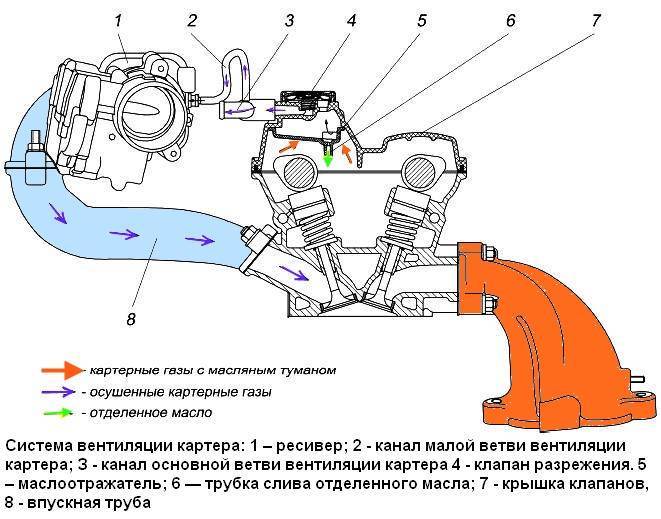

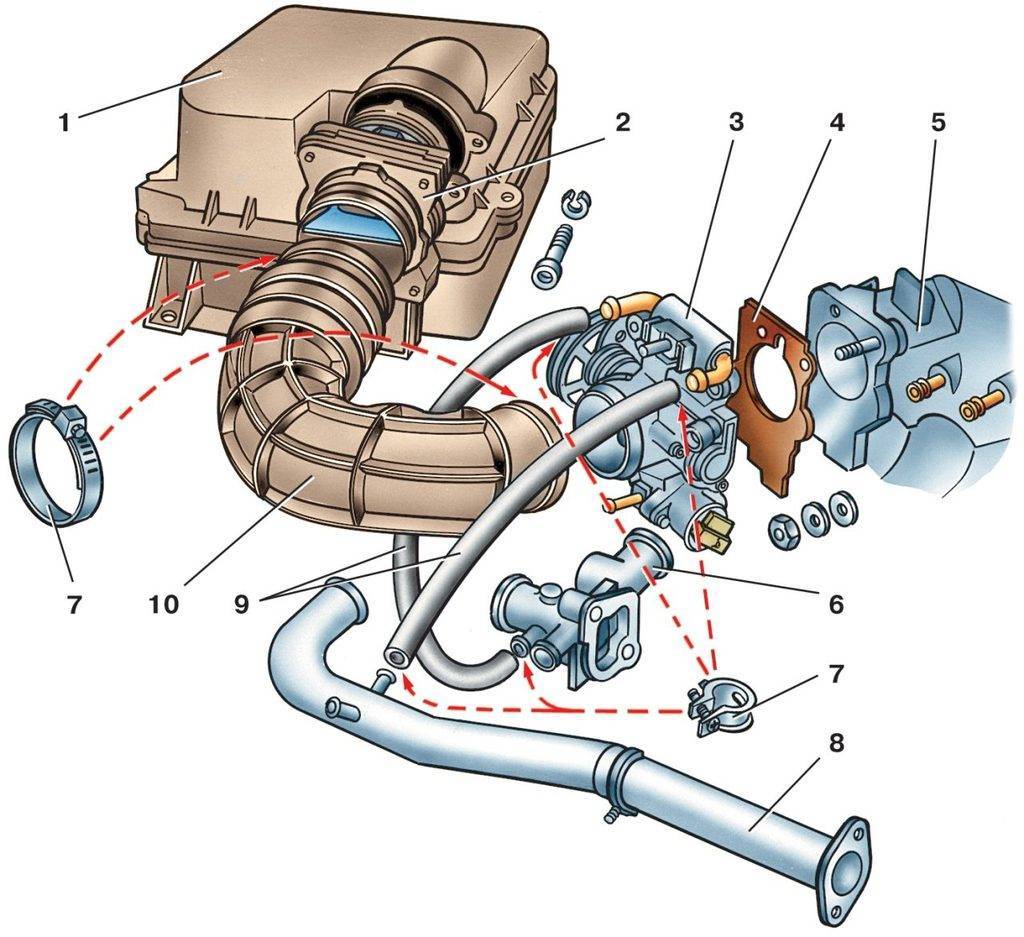

Система подачи воздуха в двигатель: бензиновый и дизельный мотор

Содержание

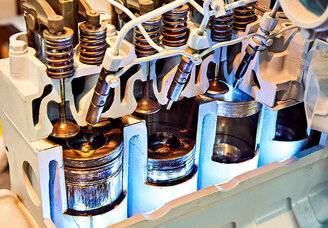

Принцип работы дизельного двигателя

Сперва воздух поступает в цилиндры. В конце такта сжатия, когда поршень почти достиг верхней мертвой точки, температура воздуха в камере сгорания достигает высоких значений (порядка 700-800 градусов) и затем в цилиндры впрыскивается дизельное топливо, которое воспламеняется самостоятельно, без искрового зажигания. Тем не менее, свечи в дизельном агрегате все-таки есть, но то – свечи накаливания, а не зажигания, которые нагревают камеру сгорания для облегчения запуска двигателя в холодное время.

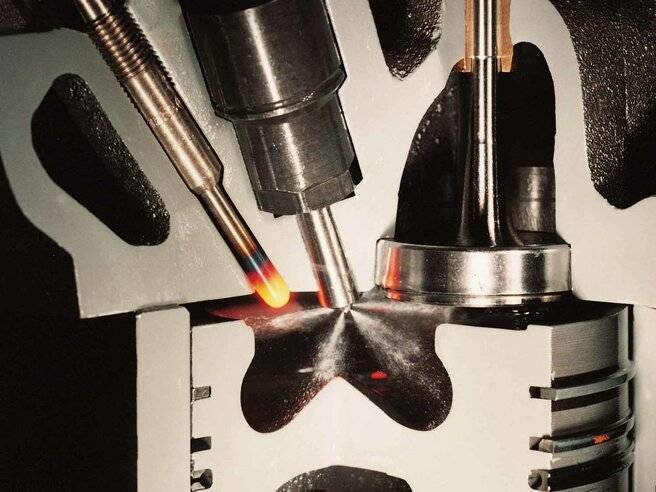

Работа свечи накаливания в дизельном двигателе

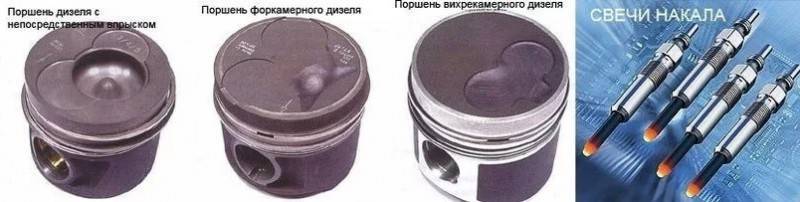

Они представляет собой спираль (бывают с металлической и керамические), могут быть установлены в вихревой камере или в форкамере (если речь идет об агрегатах с раздельной камерой сгорания) или непосредственно в камере сгорания (если она нераздельная). При включении зажигания свечи накаливания практически мгновенно, за считанные секунды они раскаляются до температур в районе тысячи градусов и нагревают воздух в камере сгорания, облегчая процесс самовоспламенения топливно-воздушной смеси.

Бензин или дизель?

Список преимуществ и недостатков выглядит внушительно, но давайте остановимся на каждом вопросе более подробно.

Ценовая политика. В плане экономичности однозначно выигрывает дизель. Если вы покупаете машину не просто для поездок на выходные с друзьями, транспорт с дизельной силовой установкой предпочтительнее. Правда, и разница в цене по сравнению с бензиновыми аналогами значительная: +15-30%. Эксперты прогнозируют, что до 2018 года доля дизельных автомобилей с 25% вырастет до 40%.

Зимнее обслуживание. Если с бензиновыми агрегатами особых проблем не возникает, то автомобиль с дизельным двигателем «ночевать под открытым небом», а также безропотно переносить морозы ох как не любит. Впрочем, запустить исправный дизельный мотор легко, если будут соблюдены условия: нормальной топливо, работоспособный стартер и аккумулятор, отлаженная система подачи топлива. Дизельное топливо бывает двух типов: летнее (стоит дешевле, но даже при минимальном понижении температуры парафинизируется) и зимнее (выдерживает до 35 градусов). Задача автомобилиста – найти АЗС с качественным, а, главное, подходящим по сезону топливу, иначе проблем не оберетесь. Бензиновые агрегаты к качеству смеси не так требовательны, да и перепад температур выдерживают легче. Некоторые автомобилисты используют так называемый «антигель», он понижает температуру застывания дизельного топлива на 10-15 градусов. Однако для новых машин такой способ запрещен автопроизводителем, иначе нарушаются условия гарантии.

Эксплуатация. Дизели хуже прогреваются, на высоких оборотах работают в 2 раза громче, но в то же время отличаются высокой работоспособностью и износостойкостью. Нередко дизели устанавливают на внедорожники: крутящий момент на низких оборотах высокий, а вот бензиновые силовые установки этим похвастаться не могут. Хорош дизельный двигатель и своим «равнодушием» к воде: даже полностью погруженный в жидкость агрегат будет нормально работать, главное – чтобы влага не попала внутрь. У бензиновых из-за повышенной влажности может быстро выйти из строя электрика. При малых нагрузках дизель прогревается слабо, однако авто для этих целей оснащают специальными отопителями. Не все ли равно, откуда в салоне берется тепло? – главное, чтобы зимой в нем не мерзнуть.

Обслуживание. Даже при правильной эксплуатации после пробега 250-300 тысяч километров топливная система будет требовать капремонта. У бензинового двигателя больше уязвимых мест: нужна четкая отладка системы зажигания, впрыска, у дизельных аналогов привязки к сложной электронике нет, поэтому и причину неисправности определить легче. Есть и ложка дегтя: обойдется обслуживание дизеля существенно дороже, да и не каждое СТО берется за это: дефицит хороших специалистов по дизелю дает о себе знать.

Целесообразно покупать дизель если:

Годовой пробег автомобиля составляет не менее 30000 километров (уже после 20 тысяч будет заметна существенная экономия);
Есть надежные точки, где можно купить качественную солярку (в особенности зимой);
У вас есть гараж или рядом крытая автостоянка;
Вы часто совершаете дальние поездки.

Лучше обратить внимание на бензиновый аналог если:

У вас ограничен бюджет (базовая комплектация с дизельным двигателем обойдется на 2-5 тысяч долларов дороже);
Вы житель мегаполиса и часто простаиваете в пробках;
Вы совершаете частые, но короткие поездки;
Автомобиль «ночует» под подъездом или во дворе.

Идеальный вариант – симбиоз дизельного и бензинового двигателя, но пока он не изобретен, выбирайте силовую установку, которая будет соответствовать вашему стилю жизни!

Колодийчук Андрей, специально для ByCars.ru

ТУРБОДИЗЕЛЬ

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя.

Отсутствие дроссельной заслонки в дизеле позволяет обеспечить эффективное наполнение цилиндров на всех оборотах без применения сложной схемы управления турбокомпрессором. На многих автомобилях устанавливается интеркулер, позволяющий поднять массовое наполнение цилиндров и на 15-20 % увеличить мощность.

Очистка топливной системы дизельного двигателя

При использовании дизтоплива несоответствующего качества с повышенным содержанием элементов серы, рабочие детали топливной системы покрываются вредными отложениями и теряют работоспособность. В частности, отверстия форсунок забиваются наростами, затвердевшими под воздействием высоких температур. Под воздействием перечисленных факторов происходит: снижение пропускной способности распылителей, изменяется направление факела распыла и пр. Перед автовладельцем возникает закономерная проблема, как прокачать топливную систему дизельного двигателя.

Лучше всего доверить мероприятия по очищению системы профессионалам. При наличии специального оборудования форсунки демонтируются и проверяются на диагностических стендах. Однако, такой метод отличается высокой трудоемкостью с серьезными материальными затратами.

Опытные водители производят промывку топливной системы дизельного двигателя своими руками в условиях гаража. При этом они используют упрощенную методику – добавление специальной жидкости в топливный бак. Данную процедуру рекомендуется проводить через каждые 3 – 5 000 километров.

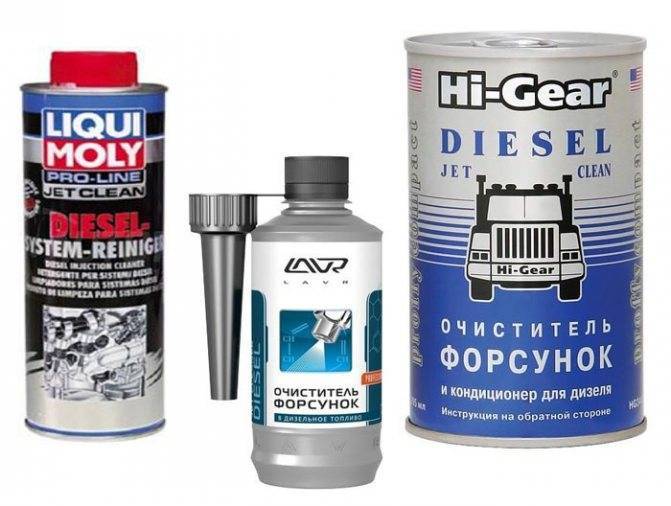

Наибольшей популярностью среди автовладельцев пользуются очистительные препараты для дизельных форсунок:

Лавр.
Liqui moly.
Хай-Гир.

Выбирая лучший очиститель для топливной системы своего автомобиля, необходимо изучить особенности каждого препарата, ознакомиться с отзывами потребителей. Благодаря своевременному обслуживанию дизельного двигателя, существенно увеличивается эксплуатационный срок, а также улучшаются технические характеристики вашего транспортного средства.

ТНВД. Устройство и принцип работы

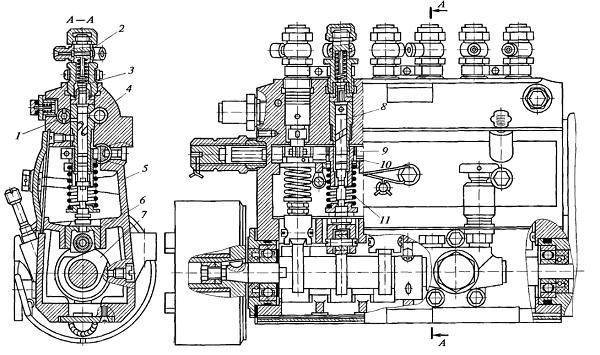

Топливный насос высокого давления 5 предназначен для точного дозирования топлива и его подачи в форсунки 4 под необходимым давлением и в определенный момент. В рядных двигателях такой насос помещают сбоку от двигателя, на верхней половине его картера. У V-образных двигателей его устанавливают в развале цилиндров. Существует множество типов ТНВД. В частности, на дизели сравнительно небольшой мощности, предназначенные для легковых автомобилей, как правило, устанавливают ТНВД распределительного типа с одним нагнетающим плунжером-распределителем. Однако мощные многоцилиндровые дизели чаще всего оборудованы многоплунжерными насосами. Пример такого ТНВД для шестицилиндрового V-образного дизеля представлен на рисунке.

Насос состоит из корпуса 5 с крышками, шести насосных секций, механизма привода насосных секций и механизма поворота плунжеров. Каждая насосная секция включает в себя плунжер 8, возвратную пружину 11 с опорными шайбами, нагнетательный клапан 3 с седлом, пружиной и упором, а также штуцер 2 и другие вспомогательные направляющие и крепежные детали. Механизм привода насосных секций состоит из кулачкового вала 7 и роликовых толкателей 6 с регулировочными болтами. В механизм поворота плунжеров входят поворотные втулки 10 с зубчатыми венцами и зубчатая рейка 9 с втулками и ограничительным винтом. Вдоль секций в корпусе насоса высверлены два продольных канала 1 и 4, соединенных друг с другом поперечными каналами. Каждый плунжер очень точно подогнан к своей гильзе, что обеспечивает достижение высокого давления с наименьшей утечкой топлива через зазоры.

Насос работает следующим образом. Кулачковый вал приводится во вращение от коленчатого вала двигателя с помощью зубчатой передачи (угловая скорость кулачкового вала в 2 раза меньше скорости коленчатого). Вращаясь, кулачковый вал перемещает своими кулачками роликовые толкатели 6, которые поднимают плунжеры вверх.

Обратный ход толкателей и плунжеров обеспечивается возвратными пружинами. К каналу 4 подводится топливо от топливоподкачивающего насоса, предварительно очищенное в фильтре тонкой очистки.

Когда плунжер находится в нижнем положении, топливо из канала 4 попадает в образовавшуюся надплунжерную полость. При движении плунжера вверх входное отверстие закрывается, и топливо под большим давлением проходит через нагнетательный клапан, штуцер и топливопровод высокого давления к форсунке.

Нагнетание топлива происходит до тех пор, пока надплунжерная полость не соединится со сливным каналом 1 с помощью осевых, радиальных и винтовых проточек в плунжере. При постоянном ходе плунжера, определяемом высотой выступа кулачка, количество подаваемого к форсунке топлива регулируется поворотом плунжера с помощью зубчатой рейки и поворотной втулки с зубчатым венцом. Винтовая проточка в плунжере выполнена так, что по мере его поворота изменяется расстояние от края перепускного отверстия, связанного с каналом 7, до края отсечной кромки винтовой проточки. При этом длина рабочего хода плунжера, во время которого происходит нагнетание топлива, также изменяется.

Для того чтобы топливо, подаваемое в цилиндры, успевало своевременно сгорать, и двигатель развивал наибольшую мощность, необходимо при росте частоты вращения коленчатого вала несколько увеличивать угол опережения впрыскивания топлива.

Регулирование этого угла у насосов с механическим управлением обеспечивается специальной центробежной муфтой, которая устанавливается в корпусе ТНВД и пропорционально частоте вращения коленчатого вала смещает на некоторый угол кулачковый вал насоса в направлении его вращения.

Особенности дизельного топлива

Большинство требований к системе питания дизельного мотора выдвигается с учетом того, что дизельное топливо имеет ряд специфических особенностей. Горючее такого рода представляет собой смесь керосиновых и газойлевых соляровых фракций. Дизельное топливо получают после того, как из нефти реализуется отгон бензина.

Дизельное топливо обладает целым рядом свойств, главным из которых принято считать показатель самовоспламеняемости, который оценивается цетановым числом. Представленные в продаже виды дизельного топлива имеют цетановое число на отметке 45–50. Для современных дизельных агрегатов наилучшим топливом является горючее с большим показателем цетанового числа.

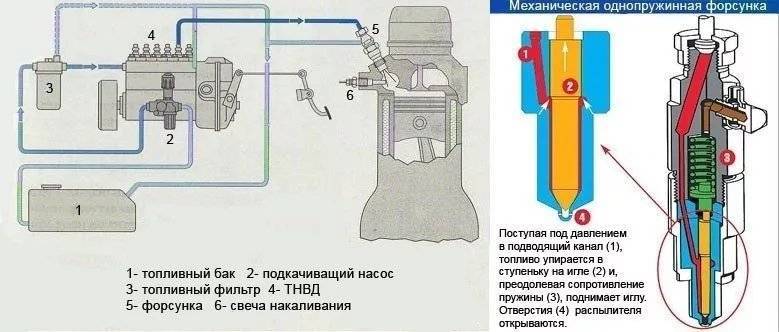

Система питания дизельного ДВС обеспечивает подачу хорошо очищенного дизельного топлива к цилиндрам, ТНВД сжимает горючее до высокого давления, а форсунка подает его в распыленном на мельчайшие частицы виде в камеру сгорания. Распыленное дизельное топливо смешивает с горячим (700–900 °С) воздухом, который нагревается до такой температуры от высокого сжатия в цилиндрах (3–5 МПа) и самовоспламеняется.

Обратите внимание, рабочая смесь в дизельном моторе не поджигается отдельным устройством, а воспламеняется самостоятельно от контакта с разогретым воздухом под давлением. Эта особенность сильно отличает дизельный ДВС от бензиновых аналогов

Дизельное топливо имеет еще и более высокую плотность сравнительно с бензином, а также обладает лучшей смазывающей способностью

Не менее важной характеристикой выступает вязкость, температура застывания и чистота дизельного топлива. Температура застывания позволяет делить топливо на три базовых сорта горючего: летнее дизельное топливо, зимний дизель и арктическое дизельное топливо

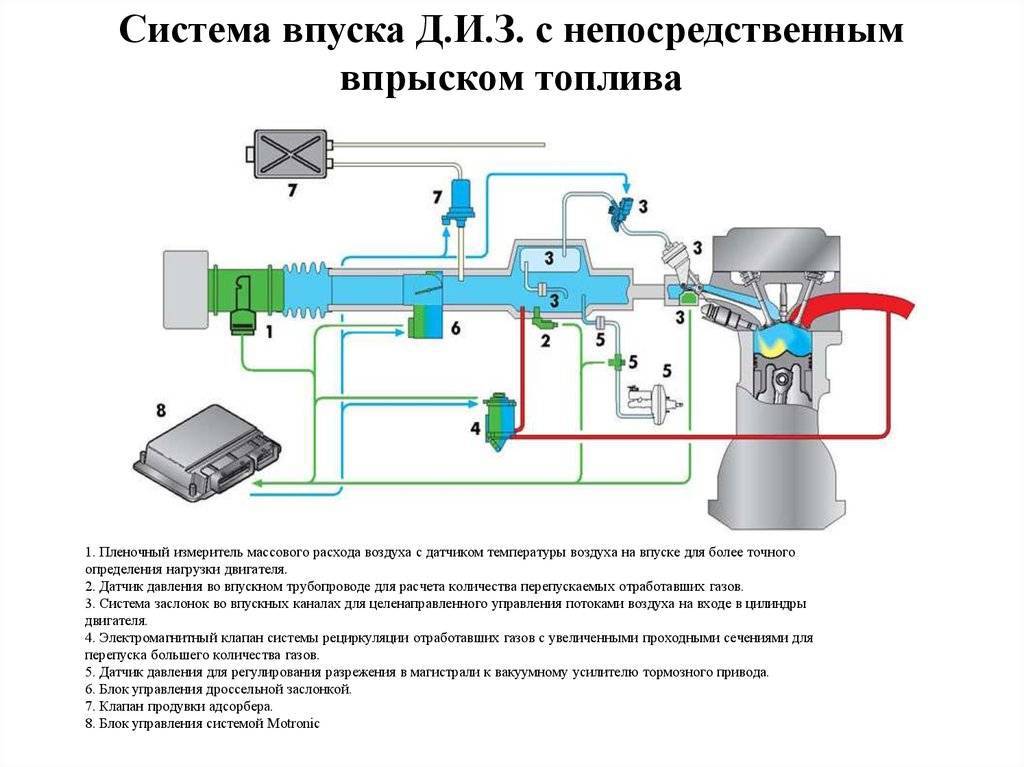

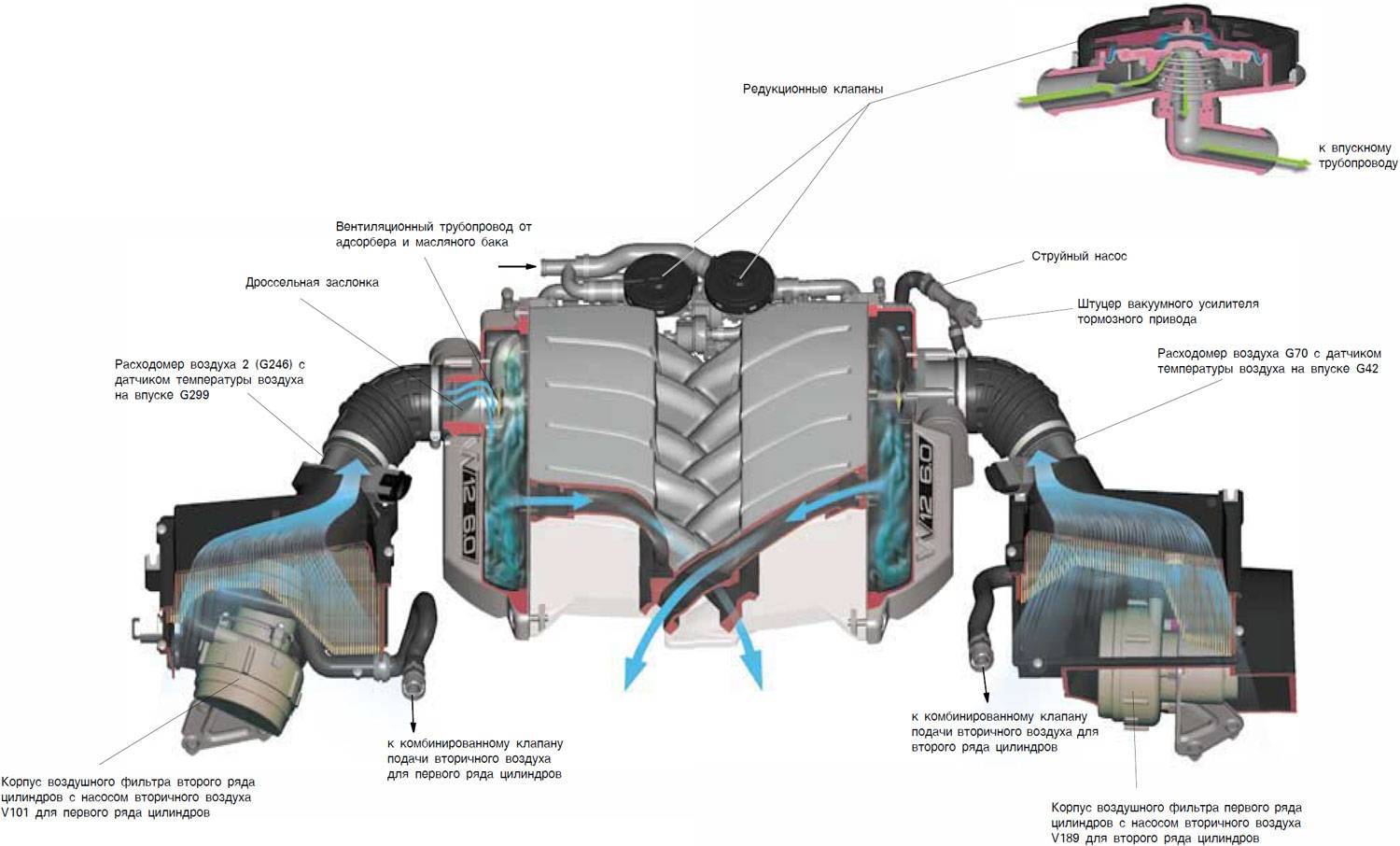

Турбулентность во впускном коллекторе

Данный пункт не относится к моторам с непосредственным впрыском. Горючее попадает во впускной коллектор в мелкораспыленном виде, после чего смешивается с воздухом. Некоторая его часть может осесть на стенках впускного коллектора под воздействием электростатических сил. Это явление крайне нежелательно, поскольку в результате в цилиндры попадет намного меньше топлива, и рассчитанная электронным блоком управления пропорция «воздух-топливо» будет нарушена в сторону увеличения объемной доли воздуха.

Бороться с конденсацией горючего помогает турбулентность. Под ее воздействием горючее лучше распыляется, и происходит более полное его сгорание. Как следствие возрастает мощность мотора, и снижается риск детонации. Чтобы обеспечить появление турбулентности, внутреннюю поверхность впускного коллектора не полируют, а наоборот делают шершавой

Здесь важно добиться оптимального значения турбулентности, поскольку с ее усилением начинают возникать перепады давления внутри впускного коллектора, и мощность двигателя падает

Дополнительные компоненты двигателя

В конструкции дизельного двигателя присутствуют и другие детали. Например, турбина. Многие моторы оснащаются турбонаддувом для увеличения мощности. Обычные же атмосферники не имеют такого устройства.

Давайте рассмотрим, что такое турбонадув и из чего он состоит.

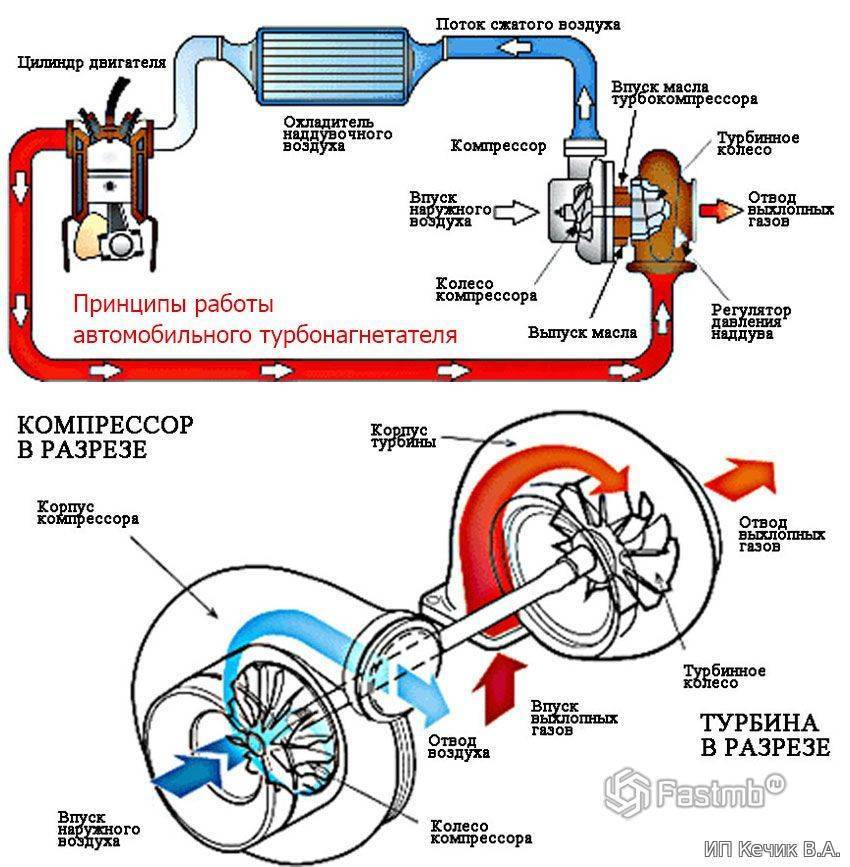

Принцип работы турбины

Большое количество воздуха подается в цилиндры через турбонаддув. Также увеличивается подача горючего во время рабочего цикла. Все это позволяет увеличить мощность мотора.

Так как давление насоса в дизельном двигателе выше и постоянное, то это помогает избежать турбоям, которые часто присутствуют на бензиновом моторе. Которыми также часто недовольны владельцы бензиновых турбодвигателей.

Принцип работы турбины таков:

Отработанные газы проходят через компрессор.
Они постепенно раскручивают колесо турбины.
Затем вращение турбинного колеса передается компрессорному. Так происходит потому, что они оба установлены на одном валу.
Под действием вращения турбокомпрессор сжимает воздух. Затем последний поступает в интеркулер.
Здесь он начинает охлаждаться. Потом поступает снова в цилиндры силового агрегата.

Таким образом работает турбинное устройство. Дизельный двигатель запускается даже при отрицательных температурах внешней среды. Свечи накаливания разогревают воздушную смесь до 900 градусов. Именно поэтому сквозь турбины в цилиндры могут поступать холодные воздушные массы.

Турбонаддув он же турбонагнетатель состоит из

Турбонаддув дизельных двигателей состоит из следующих компонентов:

воздухозаборник;
компрессор;
клапан для регулировки отработанных газов;
заслонка для дросселя;
фильтрующее устройство;
интеркулер для охлаждения воздушных масс;
давления датчики;
коллектор впуска;
соединительные трубки.

В свою очередь в турбину входят элементы:

подшипники, которые создают вращение ее;
чехол на турбине;
чехол на компрессоре;
сталистая сетка.

Есть разные виды турбонаддувов и их особенности. Так, например, в турбине с изменяемой геометрией измененное сечение входного клапана регулирует поток отработанных газов. Два компрессора устанавливаются последовательно для того, чтобы за каждый режим работы отвечало одно из устройств, а не два за все или одно за все режимы работ.

Если же компрессоры в моторе установлены параллельно, то турбоямы становятся еле ощутимы. Механический и автоматический турбьонаддув, установленные вместе, способствуют увеличенную мощности. Например, первый включается при низких оборотах, а второй при высоких.

Цикл работы турбонаддува

Теперь вы знаете, что такое турбонаддув и как он работает. Давайте посмотрим, каков его цикл.

Турбокомпрессор создает вакуум. Внутрь турбонаддува всасываются воздушные массы.
Дальше в работу вступают роторы.
Интеркулер охлаждает воздушные массы.
Впускной коллектор пропускает через себя холодный воздух. Но перед тем, как он попадет в него, воздушные массы проходят очистку через воздушные фильтрующие устройства.
Когда воздух будет набран до достаточного количества, клапан закроется.
Уже отработанные воздушные массы проходят в турбину силового агрегата внутреннего сгорания и давят на ротор.
Скорость вращения самой турбины и ее вала увеличивается до 1500 оборотов в секунду.

Таким образом за счет всех этих действий образовывается давление, которое и увеличивает мощность дизельного двигателя.

Интеркулер и форсунка

Интеркулер для двигателя на дизеле был создан, чтобы не подвергать каждодневному ремонту детали мотора. Детали двигателя при действии на них высоких температур подвергаются быстрому износу. Чтобы такого не происходило, были созданы интеркулера.

Топливо, подающееся через форсунки, правильно распределяется и в нужном количестве. Поэтому не происходит детонации при правильном расположении угла подачи.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

бензиновые;
дизельные;
основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

поплавковую камеру и поплавок;
распылитель, диффузор и смесительную камеру;
воздушную и дроссельную заслонки;
топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

с распределенным впрыском;
с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

с непосредственным впрыском;
с вихрекамерным впрыском;
с предкамерным впрыском.

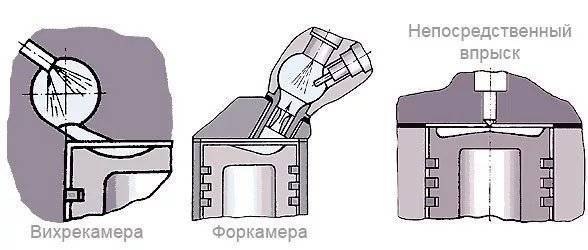

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Подведем итоги

Как видно, каждая из рассмотренных систем питания дизельного двигателя имеет свои преимущества и недостатки. Если говорить о простейших решениях с рядным ТНВД, их главным плюсом можно считать возможность ремонта и доступность обслуживания. В схемах с насос-форсунками нужно помнить о том, что данные элементы чувствительны к качеству топлива и его чистоте. Попадание даже мельчайших частиц может вывести из строя насос-форсунку, в результате чего дорогостоящий элемент потребует замены.

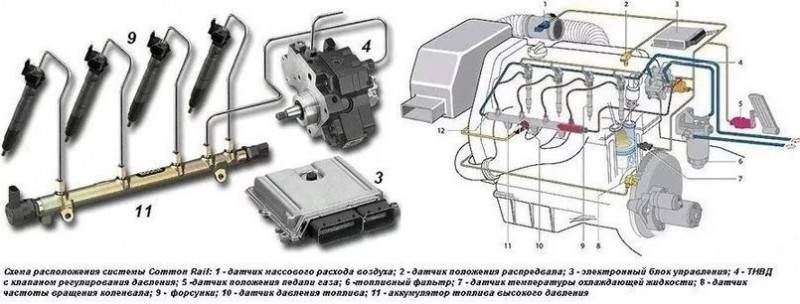

Что касается систем Common Rail, главным недостатком является не только высокая начальная стоимость таких решений, но и сложность и дороговизна последующего ремонта и обслуживания. По этой причине за качеством топлива и состоянием топливных фильтров нужно постоянно следить, а также своевременно проводить плановое обслуживание.

Система питания современного дизельного ДВС представляет собой целый комплекс устройств. Основной задачей становится не просто подача топлива к инжекторным форсункам, а еще и подача горючего под высоким давлением. Давление необходимо для высокоточного дозированного впрыска в камеру сгорания цилиндра. Система питания дизеля выполняет следующие важнейшие функции:

дозирование строго определенного количество топлива с учетом нагрузки на двигатель в том или ином режиме его работы;
эффективный впрыск топлива в заданный промежуток времени с определенной интенсивностью;
распыление и максимально равномерное распределение горючего по объему камеры сгорания в цилиндрах дизельного ДВС;
предварительная фильтрация топлива перед подачей горючего в насосы системы питания и инжекторные форсунки;
