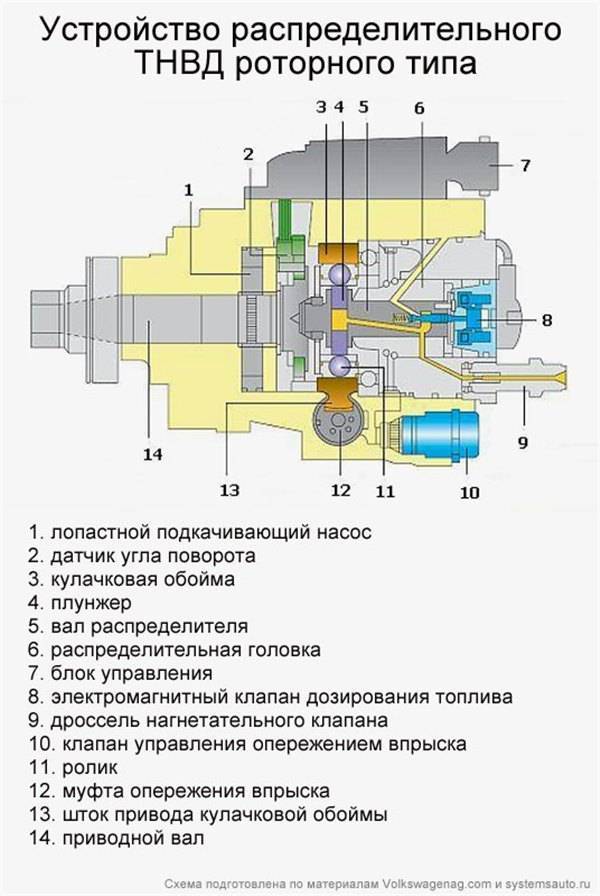

Как происходит дозирование топлива. Электромагнитный клапан высокого давления

Электромагнитный клапан (клапан установки момента начала впрыска) состоит из таких элементов:

  1. седло клапана;
  2. направление закрытия клапана;
  3. игла клапана;
  4. якорь электромагнита;
  5. катушка;
  6. электромагнит;

За цикловую подачу и дозирование топлива отвечает указанный электромагнитный клапан. Указанный клапан высокого давления встроен в контур высокого давления ТНВД. В самом начале впрыска на катушку электромагнита (5) подается напряжение по сигналу блока управления. Якорь (4) осуществляет перемещение иглы (3) путем прижима последней к седлу (1).

Когда игла плотно прижата к седлу, тогда топливо не поступает. Давление топлива в контуре по этой причине быстро растет. Это позволяет открыть соответствующую форсунку. Когда нужное количество топлива оказалось в камере сгорания двигателя, тогда напряжение на катушке электромагнита (5) пропадает. Происходит открытие электромагнитного клапана высокого давления, что влечет за собой снижение давления в контуре. Понижение давления вызывает закрытие топливной форсунки и прекращение впрыска.

Вся та точность, с которой осуществляется данный процесс, напрямую зависит от электромагнитного клапана. Если попытаться объяснить еще подробнее, то от момента окончания работы клапана. Этот момент исключительно определяется отсутствием или наличием напряжения на катушке электромагнитного клапана.

Избытки нагнетаемого топливо, которое продолжает нагнетаться до момента прохождения роликом плунжера верхней точки профиля кулачка, осуществляют движение по особому каналу. Окончанием пути для горючего становится пространство за аккумулирующей мембраной. В контуре низкого давления имеют место скачки от высокого давления, которые демпфирует аккумулирующая мембрана. Дополнительным является то, что данное пространство сохраняет (аккумулирует) накопленное топливо для наполнения перед следующим впрыском.

Остановка двигателя осуществляется при помощи электромагнитного клапана. Дело в том, что клапан полностью блокирует нагнетание топлива под высоким давлением. Такое решение полностью исключает необходимость в дополнительном остановочном клапане, который применяется в распределительных ТНВД, где осуществляется управление регулирующей кромкой.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

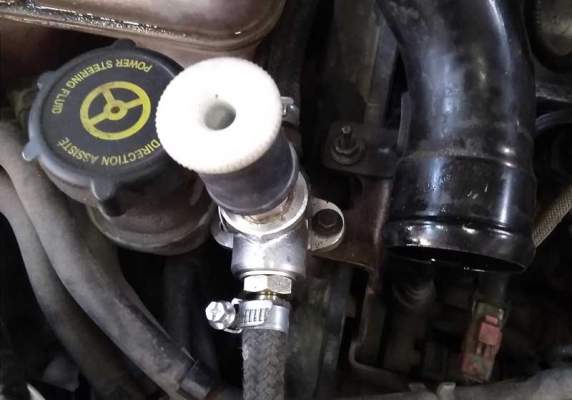

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

  • при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
  • при холостых оборотах двигателя — не менее 2,5 атмосфер,
  • когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
  • при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

2 Модельный ряд

Различные компании и корпорации выпускают модели рядных, магистральных и распределительных насосов ТНВД для любых сфер применения. Грузовые и легковые автомобили, трактора, погрузчики и экскаваторы, комбайны и многая другая техника используют все преимущества дизельных насосов ТНВД.

2.1 Модель#1-ТНВД Bosch и Lucas

Это одни из самых надежных производителей напорной техники ТНВД. Модельный ряд установок ТНВД компании Бош достаточно обширен. Модели ТНВД представлены на рынке линейкой рядной и распределительной техники с маркировками: A, M, ММС , P, MW, H, VP29, VP30, VP44. В модельный ряд включены также насосы-форсунки PDE и индивидуальные насосы PLD, VE, Lucas DPS, DPCN.

Особое внимание стоит уделить модели ESR. Это – последняя разработка компании Lucas, которая фактически является роторной моделью ТНВД для высокоскоростных двигателей с системой непосредственного впрыска

Так же внимание производителей внедорожников с системой непосредственного впрыска привлекла модель DP200.

Насос ТНВД и его комплектующие

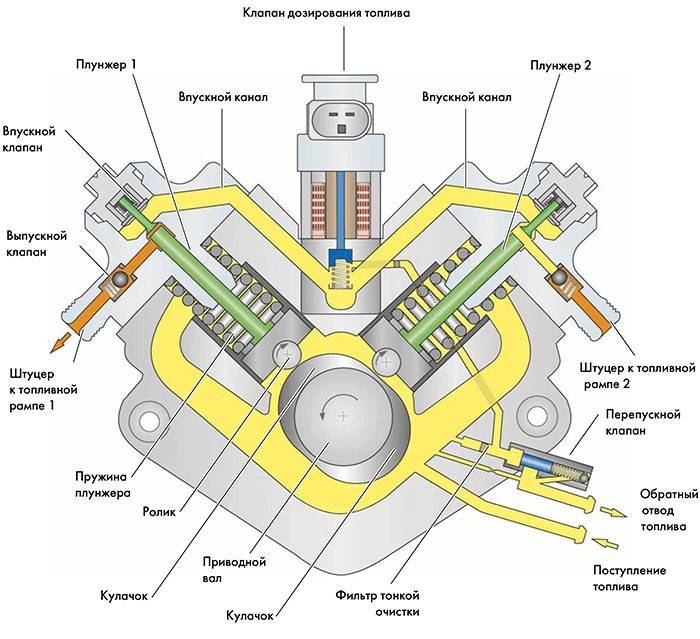

ТНВД с аккумуляторной топливной системой воплощена в моделях Common Rail.

Популярные статьи  Ошибка P2135 – несовпадение показаний первого и второго датчиков дроссельной заслонки

Это системы магистального типа, на которые в последнее время наблюдается достаточно высокий спрос. Delphi DFP 1.x, DFP 3.x и Bosch CP1, CP2, CP3.2, CP3.4. Они применяются для автомобилей марок Вольво FH-12, FM-12, Мерседес Actros, Атего, Скания 114, 124, R, P, T, Рено Магнум, Премиум DXI, DCI, Ивеко Крузор 8, 10, 13, DAF CF, LF, MACK.

2.2 Модель#2-ТНВД Delphi

Компания Delphi выпускает серию ТНВД EPIC для автомобилей марок Мерседес, Рено Кенго 1.9, Фиат Добло 1.9, Форд Транзит 2.5. А также серию DP200, 210, 310 для автомобилей и погрузчиков JCB, Перкинс, Катерпиллар и John Deere.

Основной проблемой этих насосов стала металлическая стружка, которая образуется в процессе эксплуатации техники от трения механических деталей друг об друга. Поэтому, в них чаще всего приходится заменять плунжеры. Вал в этих моделях ремонту не подлежит. Он только заменяется на новый.

Дозировочный блок тоже подлежит полной замене, потому что выходит из строя по причине износа деталей в процессе наполнения бака некачественным топливом с примесями бензина, воды или твердых частиц.

2.3 Модель#3-DENSO

Эта компания специализируется на производстве моделей ТНВД V3, V4, V5 для автомобилей Тойота, Мицубиси, Опель. А их аккумуляторная система Common Rail маркируется как HP0, HP2, HP3, HP4 и успешно применяется в автомобилях Тойота, Мицубиси, Ниссан, Форд Транзит, Пежо Боксер и Ситроен.

Насос ТНВД DENSO

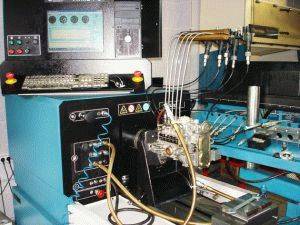

Отличительной особенностью этой марки стали ECD-регуляторы (Electronically Controlled Diesel system). Это система впрыскивает дизельное топливо при полном контроле электроники. Отрегулировать такие ТНВД можно только на специальных стендах, с использованием контроллеров и форсунок.

Устройство и принцип работы шестеренчатого ТННД

Конструктивно этот насос очень прост, он повторяет устройство обычных шестеренчатых масляных насосов. Основу ТННД составляет корпус, внутри которого расположены две зацепленные друг с другом шестерни. Каждая шестерня вращается в своей половине корпуса так, что ее зубцы прижаты к стенкам и образуют ряд герметичных камер. При вращении шестерен эти камеры захватывают топливо и перемещают его в сторону выпуска, за счет постоянного поступления топлива в сторону нагнетания его давление повышается до необходимой величины.

Для шестеренчатых насосов присущи те же преимущества и недостатки, что и для роторных. Однако эти ТНВД более просты по конструкции, а поэтому они дешевле в производстве и обслуживании, что и обусловило их широкое распространение.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

Audi Allroad Diesel Power › Бортжурнал › Установка дополнительного топливного насоса

Не так давно я писал про установку подкачивающей груши для топлива — www.drive2.ru/l/496509765363433908/

Но чет мы с ней не сжились… Толи груша бракованная попалась, толи действительно ее сложно прокачивать. Ну кароче появлялась у меня с ней ошибка 00550 — регулировка УОЗ. По факту ТНВД не могло прокачать достаточное количество топлива через грушу на высиких оборотах. Да и вправду она чет довольно сложно продувалась.

Поэтому грушу пришлось ликвидировать, а на ее место я решил установить топливный магистральный насос от ВАЗов карбюраторных. Решил сразу не заморачився с насосами на 1.5 бар и регуляторами давления. Попробуем пока так. Давление у этого насоса рабочее 0.3-0.5 бар. При этом пропускная способность около 200л/час. Чего вполне должно хватить для наших целей. Но чтобы уберечь себя от того что насос «сдохнет» или ТНВД все же захочет больше топлива чем он сможет прокачать я решил сделать обход насоса с обратным клапаном.

В результате получился такой вот ужас из хомутов(( Возможно в будущем найду какието красивые тройнички заводские чтоб сделать все по красоте!

Подключил все это дело через реле и предохранитель на 20А к клемме 75Х — куда приходит + при включении зажигания.

Удалось запихнуть все под пластиковую крышку так что визуально ничего не видно.

А качает насос довольно бодренько.

Заводка стала буквально с пол оборота. Нету воздуха в системе и пузырьков. За день езды в динамике изменений не заметил. Надеюсь что ТНВД всеравно легче работать будет уже. Ну покатаемся посмотрим как себя вести будет. Насос немного шумноват, но при работающем двигателе и закрытом капоте его не слышно.

Популярные статьи  Как правильно затягивать колесные болты

Всем мир! Не ломайтесь!

Технические характеристики ТНВД для МТЗ 80 82

Показатели УТН 5 4 УТНИ 4 УТНМ
Диаметр плунжера мм 8,5 9 9
Ход плунжера мм 8 10 8
Номинальная частота вращения вала ТНВД об/мин 1100 1100 1100
Частота вращения, соответствующая холостому ходу дизеля об/мин 1170 1160 1160
Частота вращения начала работы регулятора об/мин 1115 1115-1125 1115-1125
Частота вращения максимального крутящего момента об/мин 850 850 850
Частота вращения прекращения коррекции об/мин 1040-1100 1040-1100 1030-1090
Цикловая подача топлива при 40-50 об/мин. кулачкового вала ммᶾ/цикл 120 140 140
Частота вращения автоматического выключения подачи топлива к форсункам об/мин 950 1210 1250
Неравномерность подачи топлива секциями %  мин. частоте вращения/максимальной частоте 6/30 6/30 6/30
Угол начала подачи топлива секцией по мениску до ВМТ( по профилю кулачка) 57 57 57

Диагностика топливных систем дизельных двигателей

ТНВД

Как видно, хотя в дизельном моторе вполне могут выйти из строя клапана ГРМ, поршни или кольца, большинство неисправностей дизеля связаны именно с системой питания.

По этой причине проверка узлов и элементов топливной системы является первостепенной задачей.

Изношенными могут оказаться и нагнетательные клапаны, а еще распространенной ситуацией является нарушение правильной регулировки ТНВД. Как правило, к таким неполадкам приводят тяжелые условия эксплуатации, нарушение или игнорирование базовых рекомендаций по обслуживанию двигателя, а также использование дизтоплива низкого качества.

Среди основных методов диагностики специалисты выделяют три:

  1. Визуальный осмотр и анализ шумов во время работы ДВС.
  2. Замеры определенных параметров (давление топлива и т.п.).
  3. Компьютерная диагностика дизельного двигателя.

В первом случае можно быстро выявить серьезные неисправности, которые приводят к явным сбоям в работе силовой установки. Если мастер опытный, тогда одного визуального осмотра будет достаточно для оценки состояния двигателя, ответственных узлов топливоподающей аппаратуры и т.д.

Сделать выводы о состоянии ДВС позволяет воздушный фильтр, звук работы дизеля и ТНВД на ХХ и под нагрузкой, цвет выхлопных газов, внешний вид свечей накала и осмотр других элементов.

Во втором случае предполагается, что мастер локализовал проблему, однако необходимо более точное определение неполадки при помощи замеров ряда параметров, которые укажут на отклонения в работе той или иной системы или самого мотора.

Такая диагностика топливной системы дизельных двигателей и других узлов обычно проводится на машинах, где электронная диагностика при помощи сканеров невозможна (старый дизель с механическим ТНВД). В этом случае потребуется снять форсунки для их проверки, замерить компрессию, давления наддува, давление картерных газов, проверить фильтры, фазы газораспределения, установку приводных ремней, провести диагностику калильных свечей и т.д.

Например, замер компрессии в цилиндрах часто проводится, если дизель троит. Троение может указывать как на проблемы в системе питания, так и на неисправности в силовом агрегате. В ситуации, когда компрессия низкая, топливо не горит и цилиндр попросту не работает. Это значит, ремонтировать нужно не элементы топливоподачи, а сам двигатель.

Третий способ позволяет выявить сбои и поломки как в электронной системе управления двигателя (ЭСУД), так и целый ряд «механических» проблем. Компьютерная диагностика позволяет проверить работу датчиков и управляющей электроники, а также на основании анализа показаний от датчиков определить другие неисправности.

Что касается диагностики топливной аппаратуры дизельных двигателей, на начальном этапе производится анализ работы «электрической» части форсунок, также компьютерное сканирование определяет показатели температуры, производится замер параметров во время работы вакуумных устройств и т.д.

Далее все собранные показания оцениваются, после чего компьютер выводит данные об ошибках, что позволяет приступить к устранению обнаруженных дефектов. Главным плюсом такой диагностики является простота, скорость работы, а также отсутствие необходимости разбирать двигатель и проводить дополнительные манипуляции.

Актуальные виды

Используемый в системах автомобильных ДВС топливный насос низкого давления может демонстрировать на выходе различные характеристики и конструктивные особенности. Все ТННД можно разделить на 2 основные группы:

  • механические;
  • электрические.

Представить себе современный авто, будь он бензиновым или дизельным, без ТННД невозможно. Ведь именно с помощью этого устройства топливо выкачивается из бака, и подаётся для дальнейшей работы ДВС.

Сначала рассмотрим механические устройства.

Если говорить про механический тип, то такие ТННД в основном встречаются на старых карбюраторных двигателях. Монтируется на блок цилиндров, фиксируется простым винтовым соединением. Работа выполняется за счёт коленчатого вала, имеющего эксцентриковый кулачок. При нажатии на этот кулачок происходят сокращения, и бензин подкачивается в камеру.

Чтобы топливо не выливалось обратно в бак, в этом узле дополнительно используется специальный невозвратный клапан. Последующие активные нажатия способствуют поступлению горючего в карбюратор для последующего сгорания.

Более продвинутым и современным решением стал электрический тип устройства.

Он актуален для инжекторных автомобильных двигателей, поскольку инжектор повлёк за собой использование большого числа всевозможного электрического оборудования. В итоге нагнетать механическим путём топливо стало уже невозможно. Он не мог выполнять свои задачи и нужного давления соответственно уже не создавал, учитывая требования новой системы.

Если рассматривать электронасос в упрощённом исполнении, то это сам насосный компонент и электропривод (электромотор), заключённые в корпус. Здесь же внутри предусмотрен фильтр, заборник топлива и датчик расхода. Принцип работы напоминает механический аналог. Но отличие в том, что за перемещение горючего отвечает электромотор.

ТНВД

ТННД монтируются внутри топливного бака. Ошибочно считать, что это неправильно с позиции безопасности. В случае же с механическим типом устройства нагрев горючего происходил под воздействием работы ДВС. В электросистемах подобная проблема полностью исключается. Топливо непрерывно осуществляет движение по системе из специальных трубок, что не позволяет рабочей жидкости нагреваться до опасных температур, или хотя бы приближаться к этим значениям.

То есть можно смело утверждать о том, что установка ТННД в бензобак является наиболее правильным и рациональным решением с позиции сохранения оптимальной температуры. Ведь расстояние между насосом и источником тепла внушительное.

Также важно заметить, что компоненты конструкции электронасоса находятся в постоянном контакте с бензином. Они погружены в него. Как итог, говорить о каких-либо коротких замыканиях и воспламенениях не имеет смысла

Их в принципе произойти не может

Как итог, говорить о каких-либо коротких замыканиях и воспламенениях не имеет смысла. Их в принципе произойти не может.

Конструкция и принцип работы поршневого ТННД

Поршневые топливные насосы низкого давления бывают двух типов:

  • Однократного действия — за один рабочий цикл выполняется одно накачивание топлива;
  • Двукратного действия — за один рабочий цикл выполняется два накачивания топлива.

ТНВДКонструкция и принцип работы поршневого ТННД однократного действия

Наиболее просто устроен насос однократного действия. Его основу составляет литой корпус, в котором находятся впускная и нагнетательная полости, а также центральная полость под поршень. Поршень соединен со штоком, который через цилиндрический толкатель или ролик опирается на эксцентрик кулачкового вала ТНВД, а обратной стороной упирается в пружину. Непосредственно в поршне или на всасывающей секции насоса выполнен впускной клапан, а выпускной расположен в нагнетательной секции.

Работа поршневого насоса однократного действия сводится к следующему. Пружиной шток прижимается к вращающемуся эксцентрику, поэтому при вращении вала шток набегает и сбегает с эксцентрика, а поршень совершает возвратно-поступательные движения. При движении поршня в сторону нагнетательной секции его клапан открывается и полость над ним заполняется. При движении поршня вверх клапан закрывается и полость герметизируется — за счет этого давления топлива повышается. При достижении необходимого давления срабатывает выпускной клапан и топливо поступает к фильтру тонкой очистки и ТНВД. Далее процесс повторяется.

Насосы однократного действия нагнетают топливо только при движении поршня в одну сторону, поэтому они создают пульсирующий поток. Этот недостаток устранен в насосах двукратного действия.

Популярные статьи  Масло ГУР Логан: какую жидкость лить и как поменять самому

ТНВДКонструкция и принцип работы поршневого ТННД двукратного действия

Конструктивно ТННД двукратного действия похож на предыдущий, однако в нем выполнены две пары впускных и выпускных клапанов, а поршень является герметичным и делит полость на две камеры. Работает агрегат просто. При движении поршня объемы полостей над и под ним изменяются: одна увеличивается, а другая уменьшается. В полости с уменьшающимся объемом давление растет и в определенный момент топливо, преодолев усилие пружины выпускного клапана, поступает в магистраль к ТНВД. В полости с увеличивающимся объемом, напротив, давление падает, за счет чего в нее поступает топливо из бака. При движении поршня в обратную сторону полости меняются ролями и в них происходят описанные выше процессы.

Насосы двукратного действия нагнетают топливо при движении поршня в обе стороны, поэтому они создают более равномерный поток топлива.

В насосах также предусмотрены механизмы изменения подачи топлива вслед за изменением скорости вращения коленвала. Это достигается регулировкой усилия пружины и введением в насос перепускного канала (иногда с дополнительным клапаном). Настройка этих компонентов выполняется так, чтобы при снижении оборотов мотора амплитуда движения поршня уменьшалась (например, за счет подачи топлива под поршень в насосах однократного действия или за счет упругости пружины) — это уменьшает подачу топлива, при росте оборотов подача восстанавливается.

Также в этих механизмах встраивается насос ручной подкачки, посредством которого осуществляется заполнение системы после длительного простоя или ремонта. Такой насос имеет простейший ручной привод с помощью рукоятки, которая в транспортном положении зафиксирована на корпусе агрегата резьбой.

Как работает ТНВД дизельного двигателя

Крутящий момент передается к устройству от коленчатого вала силовой установки. При работе  поршень плунжерного типа нагнетает давление дизельного топлива. Дозирующая система определяет объём солярки подаваемой к распылителю. Топливо от насоса высокого давления подаётся к распылителям по металлическим трубопроводам.

В зависимости от вида насоса управление подачей топлива в рабочие цилиндры осуществляется механическим способом или при помощи электроники.

Механическое управление

При механическом управлении  шток дозирующей системы механически связан с органом управления, установленным в кабине оператора. Нажатием на педаль регулируется количество солярки, подаваемой в рабочий цилиндр.

ТНВД оборудованы специализированным клапаном перекрывающим подачу топлива. Он используется для того чтобы заглушить двигатель внутреннего сгорания. Управление клапаном механическое, при помощи троса или рычага.

Электронное управление

Электронный блок управления определяет дозу подаваемой солярки исходя из различных данных. На процессор ЭБУ поступают сведения с датчиков о:

  • Степени нагрева двигателя внутреннего сгорания;
  • Температуре и давлении надувочного воздуха;
  • Расположении органа управления;
  • Крутящем моменте.

Исходя из этих данных, электронному блоку управления, удается точно рассчитать количество солярки необходимое для нормальной работы двигателя внутреннего сгорания при различных нагрузках.

Основной рабочий узел

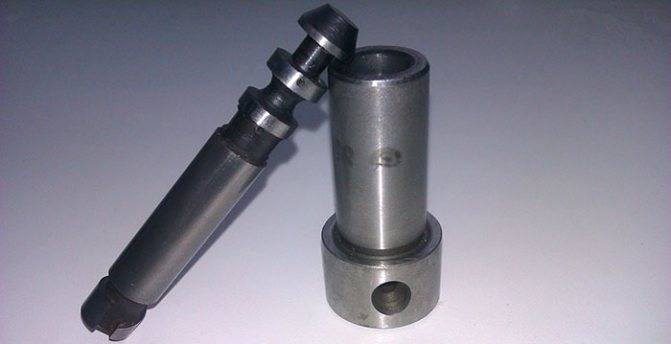

Состоит эта пара из двух частей – поршня (он же плунжер) и гильзы (втулки). Поскольку в узле создается высокое давление, то утечки между составными элементами не допускаются. Поэтому рабочие поверхности поршня и гильзы имеют высокую степень обработки, поэтому не редко пару называют прецизионной.

ТНВД
Плунжерная пара

Суть работы пары построена на возвратно-поступательном перемещении плунжера внутри втулки. При этом посредством каналов или клапанов обеспечивается попадание топлива в надплунжерную полость и отвод его после сжатия.

ТНВД
Работа плунжерной пары

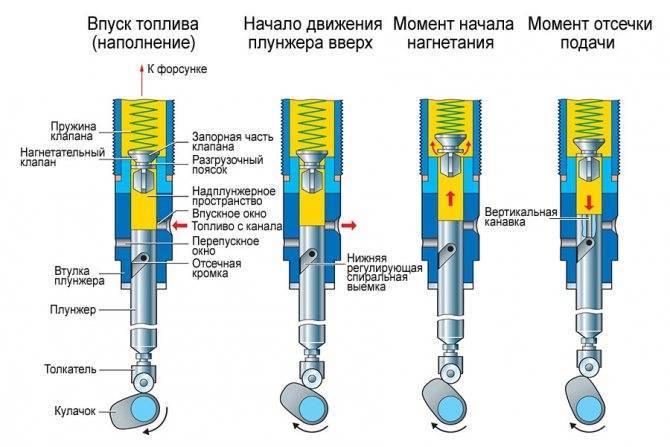

Работает все так: при перемещении поршня вниз открывается канал или клапан подачи (зависит от устройства ТНВД), и топливо закачивается в полость. При передвижении вверх подача прекращается (канал или клапан закрывается) и плунжер начинает сжимать дизтопливо. При достижении определенного значения давления открывается нагнетательный клапан и дизтопливо (уже находящееся в сжатом состоянии) выходит в магистраль, ведущую к форсункам.

В общем, работа самой плунжерной пары очень проста, но существует множество нюансов и особенностей, в том числе и конструктивных, которые влияют на функционирование этого узла. Поэтому принцип работы ТНВД следует рассматривать отдельно по каждому из указанных видов.

Устройство и ремонт ТНВД ЯМЗ 238

Топливная система, подающая горючую смесь под высоким давлением и регулирующая впрыск в определённые моменты, производится исключительно на специализированном и высокоточном оборудовании. Основные конструктивные элементы топливного насоса представлены:

  • корпусом;
  • крышками;
  • всережимным регулятором;
  • муфтой опережения впрыска;
  • подкачивающим насосом;
  • кулачковым валом;
  • толкателями;
  • плунжерами с наличием поводков или зубчатых втулок;
  • гильзами плунжеров;
  • возвратными пружинами плунжеров;
  • нагнетательными клапанами;
  • штуцерами;
  • рейками.

Рабочая пара «плунжер – цилиндр» («поршень – втулка»), объединённая в единую систему с прецизионным сопряжением, изготавливается из исключительно высокопрочной и долговечной стали.

Принцип работы ТНВД ЯМЗ 238 достаточно прост. Топливо перекачивается через штуцер, а сама деталь соединена с трубкой ПД. Движение пружины и кулачкового вала вызывает перемещение поршня вверх-вниз. Число секций соответствует количеству цилиндров двигателя, а транспорт на основе такого насоса отличается хорошей проходимостью и тяговыми характеристиками. Ремонт и регулировка ТНВД ЯМЗ 238 выполняются на специальном оборудовании, позволяющем выявить причины поломки и степень износа деталей. Средняя стоимость такой услуги варьирует от 7 до 17 тысяч рублей, в зависимости от степени сложности поломки.

Наиболее частые неисправности топливной системы дизельного двигателя

Среди самых распространенных поломок в системе питания дизелей чаще всего встречаются следующие:

  1. Затруднения при запуске мотора.
  2. Снижение мощностных показателей.
  3. Увеличение расхода топлива.
  4. Возникновение дыма различных оттенков, выходящего из выхлопной трубы.
  5. Повышенная жесткость работы.
  6. Невозможность разогнаться (при провалах в разгоне рекомендуется увеличить ход педали акселератора).
  7. Неустойчивость оборотов на холостом ходу (плавают).
  8. Двигатель часто глохнет.

Трудный запуск

Чтобы облегчить зимний запуск дизельных двигателей, производители выпускают специальное топливо под названием «арктическое». Однако, причиной трудного включения не всегда является застывшая солярка. При невозможности запустить дизель на холодную, необходимо проверить:

  • качество работы нагнетающих деталей насоса высокого давления;
  • степень износа форсунок;
  • регулировки угла опережения топлива;
  • предпусковые свечи накала;
  • регулятор давления;
  • нарушение герметичности топливопроводов.

Снижение мощности

Мощность дизельного мотора снижается при возникновении неисправностей, засорении топливных фильтров, отверстий распыляющих форсунок. При выходе из строя фильтрующих элементов количество солярки, направляемой в топливный насос, резко снижается, что негативно сказывается на мощностных показателях мотора.

Увеличение потребления дизтоплива

Неверно выставленный угол опережения впрыска является основной причиной большого расхода горючего. На количество потребляемого топлива также оказывает влияние неправильная работа топливного насоса ТНВД. Необходимо отрегулировать уровень давления смеси в момент впрыска. Понижение компрессии в рабочих цилиндрах также может стать причиной повышенного расхода дизельного топлива.

Выхлоп черного цвета

При появлении темного дыма из системы выхлопа рекомендуется проверить качество смесеобразования. Нарушения могут быть вызваны запоздалым впрыском топлива, которое не успевает полностью сгорать и оседает на стенках цилиндров в виде нагара. Слои нагара часто образуются также на клапанах, которые неплотно закрываются.

Как понять, что ТНВД неисправен

Устройство топливного насоса высокого давления включает в себя ряд механических и электрических компонентов. В общей сложности это более 100 наименований деталей. Если хоть одна из них износится, начнёт сбоить, или сломается, то с подачей топлива начнутся проблемы. Как правило, вы сможете это почувствовать по следующим признаками:

  • Двигатель запускается с трудом.
  • Пропала былая тяга и динамика.
  • Появились провалы, рывки, толчки.
  • Чувствуется запах солярки в салоне.
  • Плавают обороты на холостом ходу.
  • Заметно увеличился расход топлива.
  • Потемнели или посветлели выхлопные газы.
  • Ремень ГРМ систематически соскальзывает со шкива.

Конечно, все перечисленные симптомы могут свидетельствовать также об износе распылителей, сбоях в форсунках и датчиках. Поэтому, более точный диагноз сможет поставить только диагност СТО.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
