Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

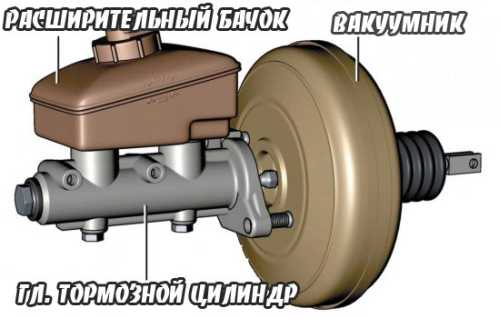

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

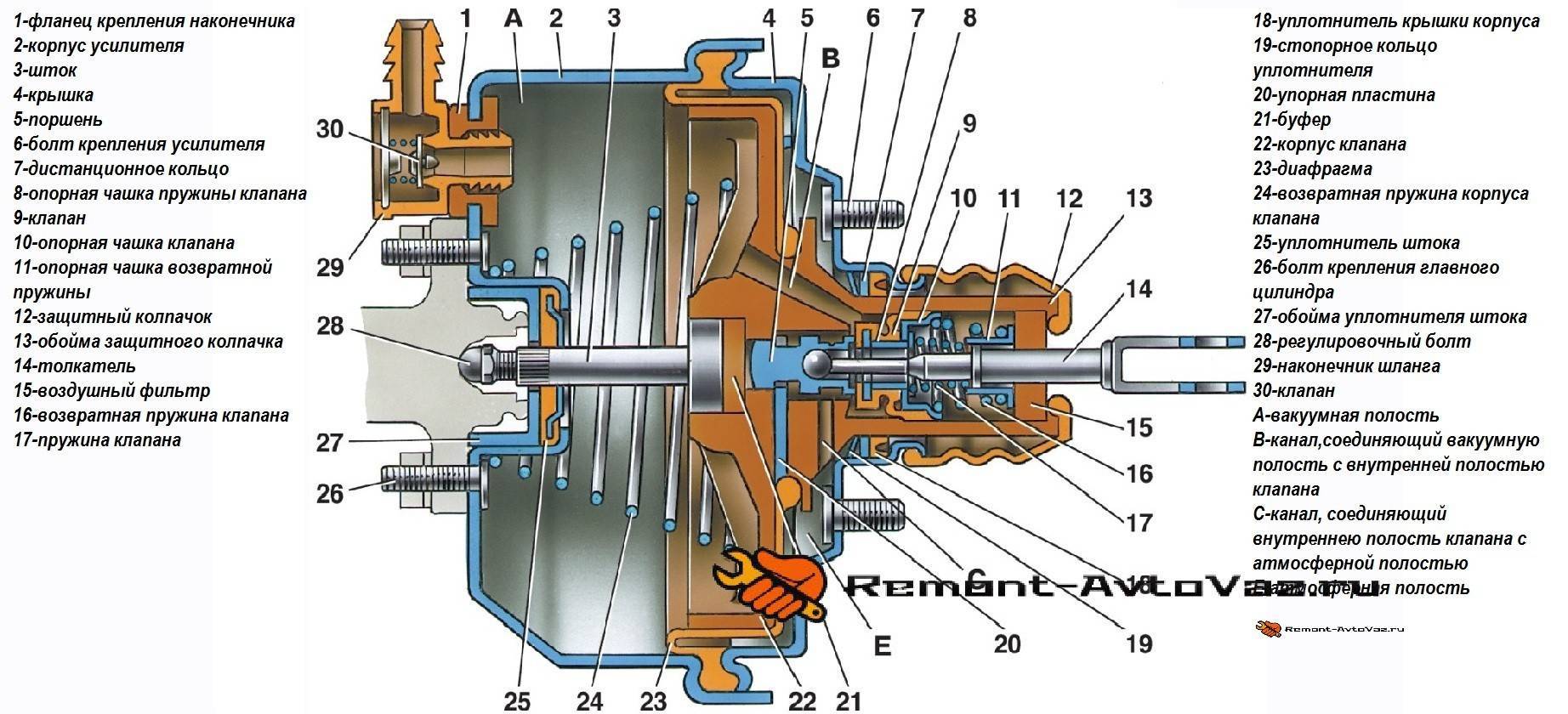

В состав вакуумника входят следующие элементы:

  • Корпус.
  • Разделительная мембрана (производится из гибкого материала).
  • Обратный клапан.
  • Толкатель педали тормоза.
  • Шток гидроцилиндра.
  • Пружина возвратного действия.
  • Следящий клапан.

Рекомендуем: Чем отличается стойка от амортизатора

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Тормозная система предназначена для остановки автомобиля в различных ситуациях на дороге. От степени ее надежности зависит безопасность водителя, пассажиров и других участников дорожного движения. Усилить торможение автомобиля и предотвратить преждевременный износ тормозной системы поможет специальное приспособление – вакуумный усилитель тормозов.

Благодаря этому устройству не требуется прилагать больших усилий на педаль тормоза, что сокращает усталость водителя. Усилитель состоит из нескольких элементов:

  • корпус;
  • толкатель;
  • возвратная пружина;
  • диафрагма;
  • шток поршня тормозного цилиндра;
  • следящий клапан.

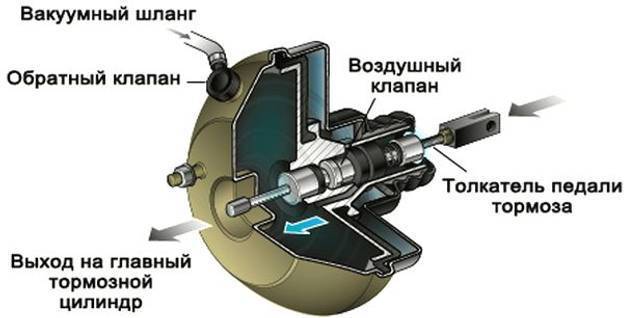

Корпус устройства разделяется диафрагмой на два отсека (камеры) – одна называется вакуумная, она расположена с обратной стороны педали тормоза; противоположная камера – атмосферная, устанавливается непосредственно за педалью тормоза.

Для работы вакуумная камера требует источник разряжения. Им, зачастую, выступает область двигателя после дроссельной заслонки. Альтернативой выступает специальный вакуумный насос. Он обеспечивает бесперебойную работу вакуумного усилителя тормозов, даже когда двигатель не запущен.

В зависимости от положения педали, атмосферная камера с помощью клапана соединяется:

  • Когда педаль отпущена – с вакуумной камерой.
  • Когда педаль выжата – с атмосферой.

Толкатель связан напрямую с педалью тормоза, он передает механическую энергию на следящий клапан.

Вакуумная камера соединена с главным тормозным цилиндром. Разность давления приводит к нагнетанию в него тормозной жидкости.

Возвратная пружина предназначена для возвращения диафрагмы в исходное положение по окончании процесса торможения.

Что такое и для чего нужен ВУТ

Чтобы определить неисправность ВУТ, имеет смысл описать его предназначение, принцип работы, а также влияние вакуумного усилителя на работу двигателя. Итак, основная задача «вакуумника» заключается в усилении физической силы (обычно в 3…5 раз), прилагаемой водителем на педаль тормоза автомобиля. Это жизненно необходимо, поскольку даже очень сильный человек не в состоянии создать достаточное усилие в гидравлической тормозной системе, чтобы все тормозные колодки сжались до нужного значения в критический момент. Создается такое усилие за счет разряжения воздуха, а в качестве его источника используется область в впускном коллекторе двигателя либо нагнетается дополнительным насосом.

Конструкционно ВУТ состоит из двух камер — атмосферной ( со стороны водителя) и вакуумной (со стороны двигателя). Вакуумная камера с помощью соответствующего трубопровода соединена с впускным коллектором. При нажатии на педаль тормоза вакуумная камера соединяется с атмосферной с помощью толкателя, на котором имеется так называемый клапан слежения. Далее диафрагма соединяется со штоком и происходит нагнетание тормозной жидкости к тормозным цилиндрам. Если на тормозную педаль не оказывается усилие, то под воздействием обратной пружины диафрагма возвращается на место, давление на тормозную жидкость ослабевает, из-за чего тормозные колодки расходятся и торможение прекращается.

Устройство вакуумного усилителя тормозов автомобиля

Устройство ВУТ

В самом простом случае вакуумный усилитель тормозов берет разрежение из впускного коллектора. Для этого он соединен с ним соответствующим трубопроводом. Однако во многих современных автомобилях для «вакуумника» существуют отдельные вакуумные насосы. Они бывают двух типов. Первый — механический, он имеет привод от распределительного вала двигателя. Второй — электрический, он приводится в действие отдельным электрическим двигателем. Использование дополнительных насосов не только повышает комфорт использования тормозной системы, но и повышает ее надежность (например, в случае повреждение и/или разгерметизации). Но все же насос — лишь вспомогательный элемент, и основное разрежение берется из впускного коллектора.

Это интересно: Как работает антипробуксовочная система

Популярные статьи  Как покрасить бампер своими руками

Как устранить неисправность

Выполнять ремонт системы вакуумного усилителя тормозов имеет смысл лишь в случае частичного выхода из строя трубопровода усилителя, его обратного клапана либо же уплотнителя клапана. Если замена перечисленных элементов не дала результатов, то необходимо менять весь ВУТ целиком, поскольку его конструкция является неразборной и ремонту не подлежит.

Замена вакуумного усилителя на ВАЗ 2114 своими руками – пошаговая инструкция с фото и видео

Замена трубопровода с крепежными хомутами имеет смысл по нескольким причинам:

  • невысокая цена материалов;
  • сложность локализации места разгерметизации;
  • сложность с заделкой возникших в магистрали трещин или других повреждений.

Сама по себе замена трубопровода несложная, и с ней легко справится даже начинающий автолюбитель. Главное купить в автомагазине новый комплект трубок, хомутов и соответствующих прокладок. Далее, с помощью слесарных инструментов просто поменять одни трубки на другие.

Ремонт вспомогательных насосов

Как указывалось выше, при частичном выходе из строя механического вакуумного насоса некоторые автолюбители попросту удаляют их шток, тем самым отключая их и устраняя стук, возникающий при работе насоса. При этом усилитель тормозов будет работать, однако не так эффективно, что будет выражаться в том, что педаль будет более «тугая». Некоторые автолюбители выходят из положения разворотом штока на 180 градусов. Иногда это помогает, поскольку имеется лишь на одной их части.

Что касается электрических вакуумных насосов, то обычно эти узлы являются неремонтопригодными, соответственно, их попросту заменяют на новые.

Будущее уже здесь

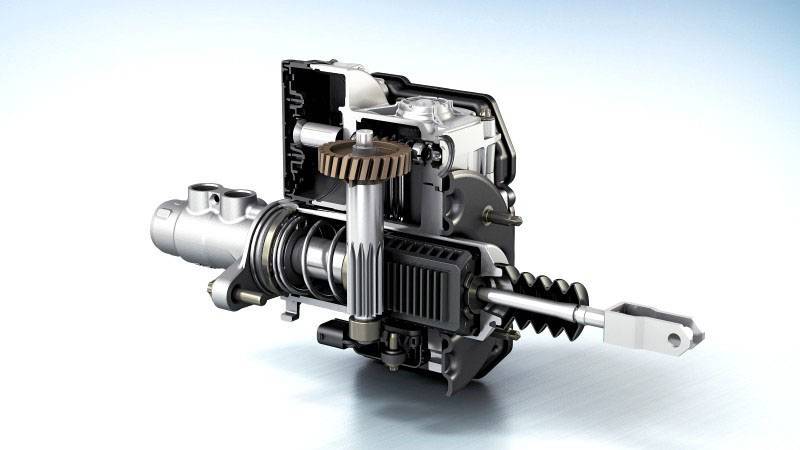

Самым последним созданным устройством является электромеханический усилитель iBooster от компании Bosch, он отвечает современным требованиям и может применяться в любых автомобилях. Особенно хорошо подходит для электромобилей и авто с системами автономного управления.

Устройство вакуумного усилителя тормозов автомобиля

Электронный iBooster компании Bosch

Управляется собственным электронным блоком связанным с другими электронными системами, но при этом имеет прямую связь педали с тормозным цилиндром. Скорость работы iBooster очень высока, например он замедляет автомобиль в три раза быстрее чем система ESP.

Каждый из этих усилителей имеет свои достоинства и у производителей есть выбор, но прогресс требователен и скорее всего простые механизмы будут вытеснять более современные и производительные системы такие как iBooster.

«>

Принцип действия

Устройство вакуумного усилителя тормозов автомобиля

Главное в узле — надежность конструкции. Для того чтобы приблизительно представить принцип работы вакуумника, можно вообразить себе работу механизма, в рабочий накопительный бачок которого во время работы двигателя автомобиля подается воздух, в итоге достигающий большого давления. И этот накопленный запас воздуха под высоким давлением, фактически, порционно подается в систему, создавая значительное усилие. Вот, собственно, и весь принцип действия вакуумного усилителя тормозов.

Именно по этой причине, на автомобилях ВАЗ, при заглушенном двигателе, давление на педаль не дает такого эффекта, кажется, что тормоза просто пропадают, что в свою очередь вводит неопытных водителей в полное замешательство. На самом же деле необходимо просто значительно усилить давление, ведь вакуумник не участвует в процессе.

Как видим, особых секретов в том, по какому принципу он работает, нет. Однако производители обычно с особым тщанием относятся именно к конструкции данного узла. Оно и понятно. Для современного автомобиля, который предназначен для эксплуатации на высоких скоростях, надежная работа тормозов — самое главное обстоятельство. И в этом плане конструкция вакуумного усилителя, конечно же, просто обязана отличаться надежностью.

Мне нравится1Не нравится

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Устройство вакуумного усилителя тормозов автомобиля

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

  • На главном цилиндре заметны следы подтекания тормозной жидкости;
  • Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
  • Педаль тормоза попросту не нажимается.

Устройство вакуумного усилителя тормозов автомобиля

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Устройство вакуумного усилителя тормозов автомобиля

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.

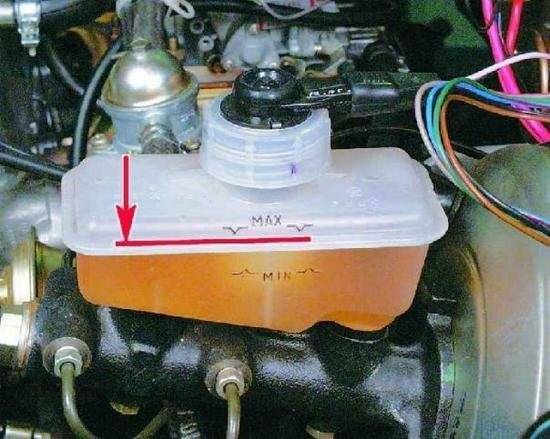

После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

Статья в тему: Как и чем замерить компрессию в двигателе ВАЗ 2114

Как проверить на автомобиле

Способ 1

На заглушенном двигателе нажимаем на педаль тормоза несколько раз. С каждым нажатием почувствуется увеличение усилия, прилагаемое на педаль. На пятый нажим фиксируем ногу на тормозе в нажатом положении. Заводим двигатель, она должна немного провалится. Сила, с которой жмете, должна уменьшится и нога немного «просядет».

Если так получилось, значит все хорошо, усилитель исправен. Потому что, с каждым нажимом вакуум в камере уменьшается, сильнее приходится давить на педаль, чтобы ее продавить полностью. Заведя мотор, через шланг высасывается воздух из камеры впускным коллектором, образуется разрежение, вакуумник начинает работать, чувствует облегчение при удержании педали в нажатом положении. Под действием усилий ноги она «проваливается».

Способ 2

Запустили двигатель, дали поработать минуту и заглушили его. Жмем на тормоз. Если при первом нажатии он, как и должен, с легкостью «провалился» до упора, а при последующих нажатиях продавить до конца становится все труднее, то усилитель исправен.

Популярные статьи  Эксплуатация

Заглушив ДВС, закрывается обратный клапан, сохраняя вакуум в камере усилителя. При первом нажатии он притягивает диафрагму и вы с легкостью нажимаете на педаль. При последующих нажатиях, давление в камерах уравнивается, вам нужно приложить больше усилий, чтобы «утопить» педальку до упора.

Способ 3

На заведенном моторе жмем на тормоз. Держим педаль в нажатом положении и глушим двигатель. Не убирая ногу, вы почувствуете, что педаль начинает сопротивляться вашему нажатию с каждой минутой все сильнее, значит, есть присос воздуха, вакуумник не исправен.

В этом случае не герметичность элементов механизма уравнивает давление в камерах, а так как нет источника разряжения, двигатель не работает, система пытается вытолкать шток в исходное положение. Вы ощущаете увеличение давления на ногу. Чтобы удержать педаль в полностью выжатом положении нужно сильнее давит на нее.

Видео, как самостоятельно проверить вакуумный усилитель на жигулях:

После подобных проверок нужно деталь снять с автомобиля и заменить ее на новую. Как это сделать – читайте ниже.

Ремонт ВУТ

Далеко не все автомобили позволяют вмешиваться в конструкцию ВУТ. Но иногда это возможно, например на старых вазовских моделях.

Регулировка штока

Устройство вакуумного усилителя тормозов автомобиля

На некоторых автомобилях конструкция усилителя предусматривает возможность регулировать длину штока. Обычно нормируется его выступание за фланец усилителя в демонтированном состоянии. Проводить эту операцию приходится крайне редко, поскольку все усилители уже отрегулированы на заводе, а в дальнейшем эта величина не изменяется.

Но иногда подобной регулировкой удаётся уменьшить нежелательно большой свободный ход педали. Для этого ВУТ демонтируется, а длина штока изменяется его вращением при ослабленной контргайке.

В больших пределах делать это нельзя, поскольку либо недопустимо вырастет свободный ход, либо начнётся самопроизвольное срабатывание ВУТ с подтормаживанием колёс на ходу.

Обратный клапан

Устройство вакуумного усилителя тормозов автомобиля

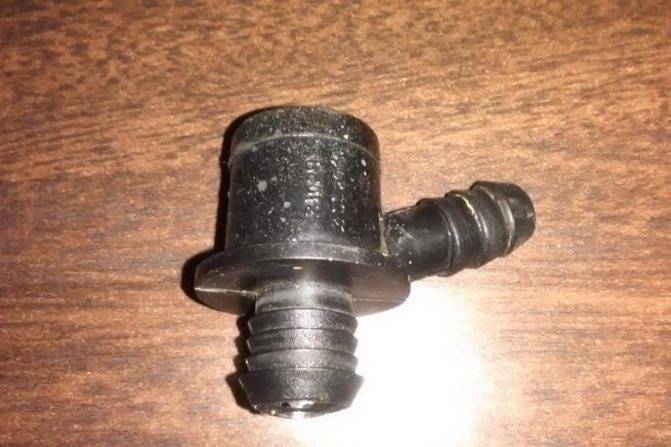

Эта достаточно простая деталь устанавливается между корпусом усилителя и вакуумным шлангом.

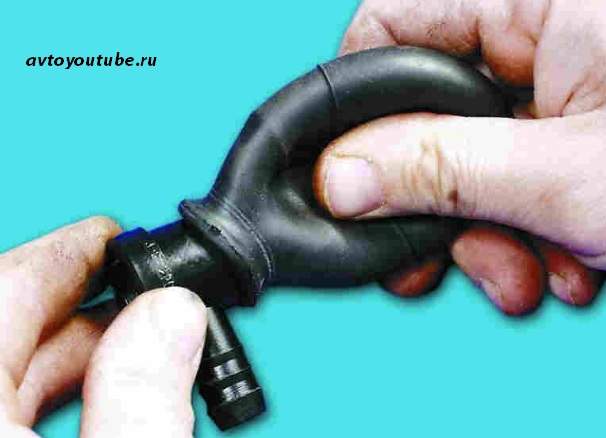

Проверить его просто, он должен пропускать воздух при продувке в одном направлении и блокировать при другом. При малейших сомнениях эту простейшую деталь надо заменить.

Шланги

Устройство вакуумного усилителя тормозов автомобиля

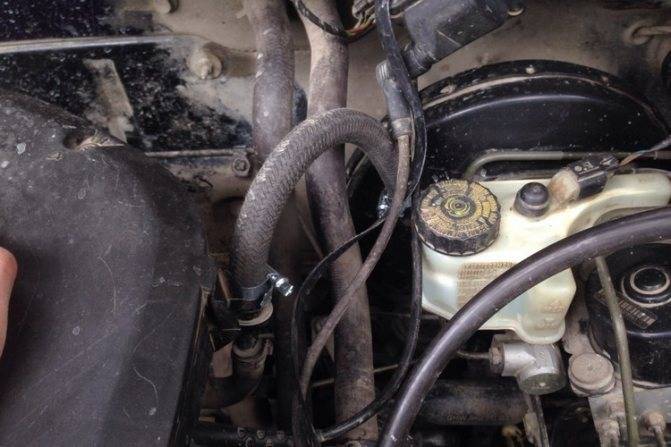

Самым простым случаем может быть потеря герметичности подводящего разрежение шланга. Его несложно и недорого поменять на новый, никаких особых требований к нему, кроме бензостойкости и подходящих размеров не предъявляется.

Стоимость замены в сервисе

Возможно, вы не сможете поменять деталь самостоятельно, так как у вас будет недостаточно инструмента, знаний, или нет места, где это можно сделать. В этом случае вы можете обратиться в автосервис, цена ремонта будет в районе 1000 рублей, учитывая средние цены по России. В таком случае общий бюджет ремонта будет в районе 3000 рублей, если не потребуется замена дополнительных элементов. Есть один важный плюс, при обращении в сервисный центр. Когда там работают люди, знающие свое дело, они смогут выявить другие недостатки системы во время разбора и продемонстрируют вам их наглядно, чтобы вы точно знали, за что платите. Помните, что заниматься ремонтом следует сразу же в момент диагностирования неполадки, так как езда со сломанным вакуумным усилителем очень опасна. Для данного ремонта вам не требуется специальных знаний, поэтому легко выполняется замена вакуумного усилителя своими руками, сэкономив при этом треть бюджета.

Функции вакуумного усилителя

Вакуумный помощник – это прибор, повышающий давление на
тормозные поршни, заставляя сильнее взаимодействовать колодки тормоза с
барабаном или диском. Благодаря этому механизму тормозить машине легче и
удобнее, а тормозной путь автомобиля уменьшается, что может быть критично в
экстренных ситуациях.

Усилие,
передающееся шофером через рычаг на основной тормозной цилиндр, увеличивается
приблизительно в три-пять раз – его величина зависит от устройства ВУТ.

Он бывает однокамерным и многокамерным, при этом механика
функционирования и основные конструкционные части всех вакуумных усилителей
практически одинаковы. Здесь будет рассмотрена лишь наиболее часто
встречающаяся на практике и несложная конструкция.

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

  • вакуумным шлангом утрачена герметичность;
  • диафрагма неисправна;
  • клапана утратили свои свойства;
  • в камерах нарушена герметичность;
  • пружина возврата вышла из строя.

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

  • Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
  • Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
  • Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
  • Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
  • Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

А еще интересно: Шевроле Нива 2019-2020: характеристики, цена, фото и видео-обзор

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

  • увеличение свободного хода (примерно до половины);
  • нестабильная работа силового агрегата, особенно на холостом ходу;
  • механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

  • подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
  • износ диафрагмы, ведущий к потере герметичности;
  • выход из строя воздушного клапана;
  • разгерметизация корпуса;
  • снижение упругости пружины.
Популярные статьи  Ремонт автомобильного акб своими руками. Видео

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Кроме того, проявляются и другие признаки:

  • свободный ход увеличивается до половины;
  • работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
  • тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

  • соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
  • потеря герметичности из-за износа диафрагмы;
  • поломка воздушного клапана;
  • разгерметизация корпуса;
  • снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

  • При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
  • В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
  • Запустить двигатель на холостых оборотах.
  • Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
  • Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

  • Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
  • Запустить двигатель и дать ему немного прогреться.
  • Несколько раз нажать на педаль тормоза.
  • Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
  • Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

  • затяжка и общее состояние хомутов трубопровода ВУТ;
  • трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
  • состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

  • запустить двигатель и дать поработать около одной-двух минут;
  • до упора нажать на педаль тормоза и заглушить двигатель;
  • если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
  • в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Какой вакуумник купить

Тормоза – важнейшая система в автомобиле. Подойти к ремонту следует со всей ответственностью. Вакуумный усилитель дорогой узел. Поэтому, у владельца может появиться мысль о покупке б/у запчасти. В этом случае, сэкономить действительно получится. Но, старый вакуумник может выйти из строя в любую минуту, а значит деньги были потрачены зря. Кроме того, разборка ВАЗ 2110 с последующей заменой вакуумника может оказаться напрасной.

Выбор потребителей

Lucas 9.4%
Iruna 2%
ТоргМаш 53.3%
Техномастер 0.8%
ProSport 2%
Спорт 2%
АТ,Чехия 0.8%
Заводской ВУТ 23.1%
Другой ВУТ 5.5%
Аксиома 1.2%
Лидером этого соревнования стал ТоргМаш, за него отдано 53.3% процента голосов

Лучше автовладельцу раскошелиться и приобрести новый ВУТ, от таких производителей, как:

  • LUCAS TRW – от 5 900 до 6 500 рублей (в сборе: с бачком, кронштейном и педалью тормоза);
  • ТоргМаш – 2 320 руб;
  • ДААЗ (2103-3510010) – от 1400 до 2250 руб;
  • Fenox (f-VB10001C3) – 1 560 руб;
  • TRIALLI (va551) – 1450 руб;
  • QUARTZ (qz2170351) – 1 050руб.

Заводской ВУТ, в сборе с педалью и бачком ТЖ, обойдётся около 4 900 рублей. Среди автовладельцев, особенным уважением пользуются запчасти ДААЗ и ТоргМАШ. Именно эти производители становятся лидерами голосования на автофорумах.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
