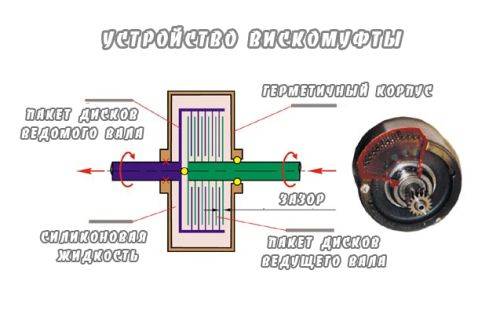

Вязкостная муфта: устройство и принцип работы

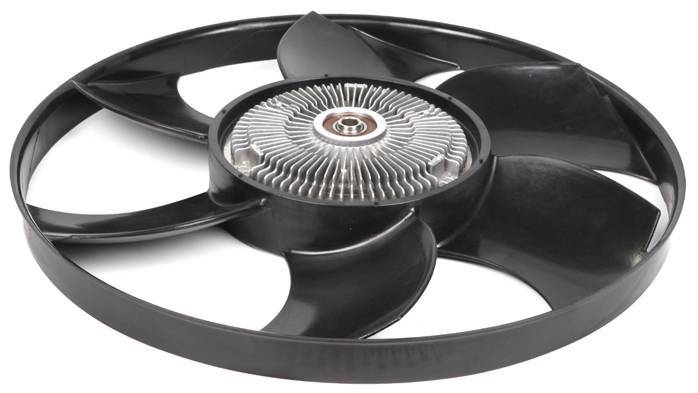

Вискомуфта вентилятора (гидромуфта) является достаточно простым устройством и включает в себя следующие основные элементы:

  • герметичный корпус;
  • турбинные колеса или диски в корпусе;
  • колеса закреплены на ведущем и ведомом валу;
  • силиконовая жидкость (дилатантная) заполняет пространство между колесами;
    1. В целом, можно выделить два основных типа вязкостных муфт. Первый тип имеет корпус, внутри которого стоят турбинные колеса с крыльчаткой. Одно колесо крепится на ведущем валу, тогда как второе на ведомом валу. Силиконовая жидкость, являющаяся рабочим телом, выступает в роли связующего звена между турбинными колесами. Если колеса  вращаются с разной скоростью,  происходит передача крутящего момента на ведомое колесо, вращение колес синхронизируется.
    2. Второй тип муфты отличается от первого тем, что вместо колес стоит пара плоских дисков с выемками и отверстиями. При этом именно второй тип обычно используют в качестве муфты вентилятора охлаждения. При синхронном вращении дисков внутри корпуса муфты  силиконовая жидкость почти не перемешивается. Однако если ведомый диск начнет отставать от ведущего, смешивание становится активным.  Жидкость при этом меняет свои свойства (расширяется) и прижимает диски друг  другу.

    3. Что касается жидкости, которой заполнен корпус устройства, на ней основан весь принцип работы вискомуфты. В состоянии покоя жидкость вязкая и текучая. Если же начать ее нагревать или перемешивать, жидкость сильно густеет и расширяется в объеме, меняется ее плотность.Если же вернуть жидкость в состояние покоя и/или прекратить нагрев,  она снова станет вязкой и текучей. Такие свойства позволяют прижимать диски друг к другу и блокировать вискомуфту, «замыкая» диски.

Где используются вискомуфты в автомобиле

Как правило, вязкостные муфты в авто используются только в двух случаях:

  • для реализации охлаждения двигателя (вентилятор охлаждения);
  • для подключения полного привода (трансмиссия).

Первый вариант отличается простым устройством. На штоке закрепляется муфта с вентилятором, который приводится через ремень от двигателя. При этом вискомуфты в этом случае более надежны, чем электрические вентиляторы, однако  менее эффективны в плане производительности.

Что касается подключения полного привода, подавляющее большинство кроссоверов  имеют вязкостные муфты для автоматического подключения полного привода. При этом такие муфты сегодня постепенно вытесняются другим типом  в виде электронных исполнительных устройств.

Основная причина — вискомуфты не отличаются высокой ремонтопригодностью (фактически, они одноразовые), а также недостаточно эффективно передают крутящий момент. Например, полный привод подключается через муфту только тогда, когда передние колеса сильно буксуют, при этом нет возможности подключить муфту принудительно и т.д.

Так или иначе, даже с учетом недостатков, вискомуфты простые в плане конструкции, дешевые в производстве, прочные и надежные. Средний срок службы составляет не менее 5 лет, при этом на практике встречаются 10-15 летние авто с пробегами по 200-300 тыс. км, на которых вязкостные муфты находятся в исправном рабочем состоянии. Например, система охлаждения на старых моделях BMW, где вентилятор охлаждения имеет подобное устройство.

Принцип работы устройства

Она была изобретена в США в 1917 году инженером Мелвином Северном. Это изделие не сразу нашло своё применение, поэтому долгое время не было признано. В 1964 году вискомуфту устанавливали в автомобиль Interceptor FF, где она выполняла роль автоматического блокиратора для дифференциала. Только в 1965 году этот механизм занял своё место .

Основной причиной проблем с этой настройкой был ослабленный или сломанный ремень вентилятора. Клиновой ремень приводил вентилятор через шкивную систему путем трения, следовательно, по мере того, как ремень растягивался через износ, он мог начать скользить. Сигналы контрольных сигналов перегревались в движении, так как вентилятор и водяной насос не вращаются с правильной скоростью.

Если ремень также загнал генератор, окончательное предупреждение на старых автомобилях означало бы красный свет зажигания, указывающий на неспособность зарядить систему, но к тому времени пояс, возможно, был ослаблен. Хорошей новостью является то, что если вы владеете более старым автомобилем с этим типом охлаждающего вентилятора, настройка проста. Один из шкивов будет иметь некоторую форму регулируемого монтажа. Обычно он находится на генераторе или генераторе переменного тока, где вместо болтового отверстия для крепежного болта имеется щель.

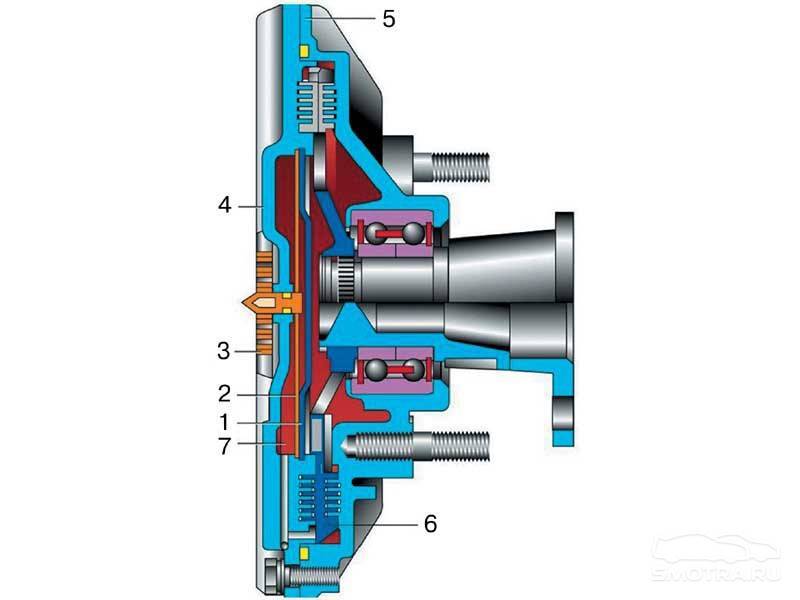

Вискомуфта представляет собой устройство, которое отвечает за вращение специального вентилятора, который охлаждает систему благодаря специальной жидкости. Оно имеет вид круглого механизма, выполненного из силиконовой основы и заполненного смазывающим веществом. Вискомуфта обеспечивает плавную регулировку вентилятора.

Внутри корпуса изделия расположены плоские диски. Некоторые из них соединяются с ведущим валом, а другие — с ведомым. На их поверхности находятся различные выступы и отверстия. Особенности конструкции располагают эти элементы в непосредственной близости друг к другу. Силиконовая жидкость, расположенная внутри, имеет свойство сгущаться при сильном перемешивании. Также она расширяется при нагреве, поэтому создаёт большое давление на диски при работе двигателя и сжимает их вместе.

Как работает вискомуфта вентилятора охлаждения

Это позволяет устройству поворачиваться, когда остальные крепежные болты ослаблены. При перемещении генератора от двигателя затяните ремень, и его следует отрегулировать таким образом, пока в самом длинном ходу ремня не будет отклонено вниз на 12 мм. При выполнении любого рода ремонта вентилятора целесообразно заменить ремень вентилятора или, по крайней мере, правильно проверить его на износ и трещины. Даже если старый пояс не слишком сильно изношен, замена его даст вам удобную запасную часть, которая может оказаться очень полезной.

Особенности механизма

С первого взгляда принцип работы вискомуфты вентилятора охлаждения кажется сложным, но это не так. Подвижный приводится во вращение и передаёт свою энергию муфте. От этого её силиконовая основа становится более мягкой и вязкой. Муфта начинает блокироваться, отчего приводится во вращение второй диск с вентилятором.

Назначение и роль гидромуфты УАЗ

Новый пояс будет значительно растягиваться после того, как вы его впервые введете, особенно если он управляет большим количеством вспомогательного оборудования, поэтому его следует проверить после первых нескольких километров. Простой вентилятор с металлическим лезвием требует особого внимания, но если вы работаете в этой области автомобиля, стоит дать ему несколько чеков. С большинством старых автомобилей вам нужно будет снять радиатор, чтобы проверить, что болты вентилятора надежно закреплены, как правило, недостаточно места для проскальзывания в гаечный ключ или небольшая розетка с радиатором на месте. Практически в каждом двигателе встречается вискомуфта

Популярные статьи  Чем смазать клеммы аккумулятора автомобиля: смазка для клемм АКБ

Это связано с важностью её функций и качеством выполнения устройства, ведь оно находится на достаточно высоком уровне

В вискомуфте отлично реализован механизм безопасности: когда человек по собственной неосторожности засовывает руку к движущему элементу, он остановится, чтобы не допустить травму

Как работает вискомуфта в трансмиссии?

Одно из основных применений вискомуфты – в системе полного привода и трансмиссии вообще. Как это выглядит – поясняет рисунокЧто такое вискомуфта вентилятора: как работает, неисправности и ремонт

Устройство полного привода с использованием вискомуфты основано на том, что задний мост подключается только при необходимости. В обычных условиях такой автомобиль является переднеприводным, но когда возникает разница в угловых скоростях вращения колес разных мостов, срабатывает вискомуфта, и момент начинает распределяться между различными мостами.

Фактически, это получается самоблокирующийся автоматический межосевой дифференциал. В такой ситуации, когда начинают пробуксовывать колеса, водителю не нужно предпринимать никакие действия. Однако стоит иметь в виду, что подобный подключаемый полный привод имеет ограниченное применение. Он хорошо работает на плохой дороге, при гололеде, в городе, но не подходит для настоящего бездорожья.

Причиной этого является запаздывание срабатывания вискомуфты при постоянной смене сцепления колес с покрытием, ее перегрев, и, в конце концов, выход из строя. Кроме обеспечения полного привода, подобное устройство может быть использовано для разгрузки колеса при прохождении поворотов. Понять, как происходит подобное, поможет рисунокЧто такое вискомуфта вентилятора: как работает, неисправности и ремонт

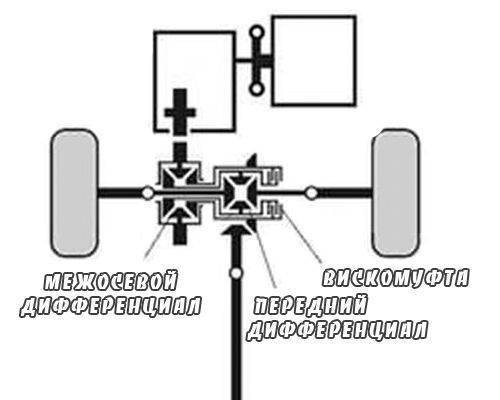

В этом случае вискомуфта ставится на одном мосту между дифференциалом и одной из полуосей. При вхождении на большой скорости в поворот сцепление внутреннего колеса ухудшается, и оно начинает пробуксовывать. Благодаря вискомуфте момент перераспределяется между колесами, обеспечивая безопасное прохождение поворота.

Учитывая такую ответственную роль, которую играет вискомуфта в безопасности движения, а также что она работает в системе полного привода, зачастую требуется проверить ее текущее состояние и работоспособность. Какие для этого необходимо предпринять действия, а также дополнительную информацию о подобных изделиях вы получите из видео

Общая информация о вискомуфте

Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

Одним из наиболее важных узлов автомобиля является вращающаяся вискомуфта, внутри которой расположены чередующие перфорированные пластины с вязкой жидкостью. В продаже имеется масса типов таких конструкций с различными рабочими свойствами и особенностями, но общий принцип их работы остается аналогичным.

Каждая вискомуфта состоит из множества внутренних пластин, которые способны вращаться по ведущему валу, а также внешних элементов, соединенных на ведомом валу с заданным интервалом. Все составляющие взаимосвязаны и равномерно распределены по корпусу.

От гидромуфты и гидротрансформатора такая деталь отличается специфическим принципом действия. В первую очередь, здесь задействован другой способ передачи крутящего момента, который основывается на воздействии специальной вязкой жидкости, расположенной во внутреннем пространстве конструкции.

Первые упоминания о вискомуфте появились в 1917 году

, но в те времена она не сумела обрести широкое распространение, т.к. не имела многих нынешних преимуществ. Только в 1964 изделие существенно усовершенствовали и стали поставлять в массовую продажу. В 60-х годах прошлого века эти изобретения начали появляться в межколесных дифференциалах на полноприводных легковых машинах.

Ремонт термовязкостной муфты на 111 движке «Мерседес-Бенц».

1.Снимаем металлические защелки на кожухе вентилятора

Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

2. Отводим его в сторону двигателя и откручиваем шестигранником на 6 три болта, крепящие крыльчатке вентилятора к вискомуфте и вынимаем ее.

Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

3. Поворачиваем кожух на 180 град. Вокруг оси вращения вентилятора. Иначе его нельзя вынуть для обеспечения доступа к самой вискомуфте.

Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

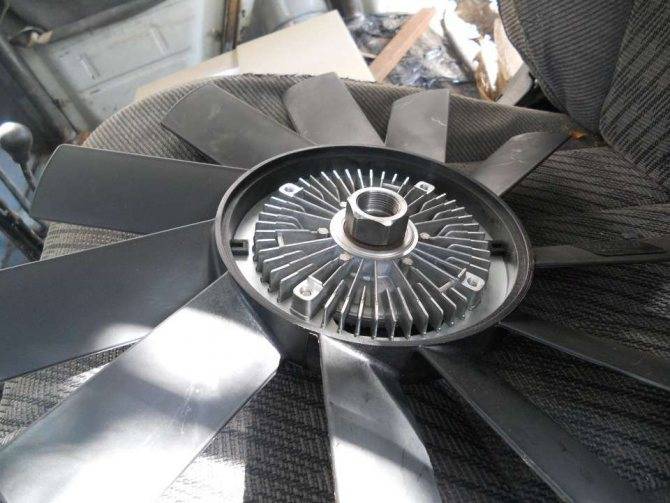

4. Перед нами вискомуфта во всей своей красе. Муфта откручивается ключом на 36, причем нужно иметь ввиду, что толщина губок ключа не должна превышать 10 мм, иначе он не влезет. Это первый нюанс.

5. Для того чтоб застопорить вискомуфту от вращения и сдвинуть накидную гайку, я сделал простое приспособление из того, что попалось под руку (уголок на 50 ).

Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

Просверливается отверстие диаметром 10 мм и накидывается на головку болта, который крепит шкив ременной передачи вращения к вискомуфте. Их там 4. На один накидывается, а во второй упирается, и гайка без проблем сходит с места. Муфта у нас в руках!

6. Отмываем ее от грязи, смотрим на конструктивную целостность и расклепываем в местах крепления биметаллической пластины. Второй нюанс – расклепывать нужно только с одной стороны. Этого достаточно, чтоб ее вынуть.

7. Вынимаем штырек вместе с уплотнительным кольцом и осматриваем кольцо. Если оно повреждено, что маловероятно или задубело, что тоже маловероятно на оригинальной вискомуфте, то придется искать замену. В моем случае оно было вполне в рабочем состоянии.

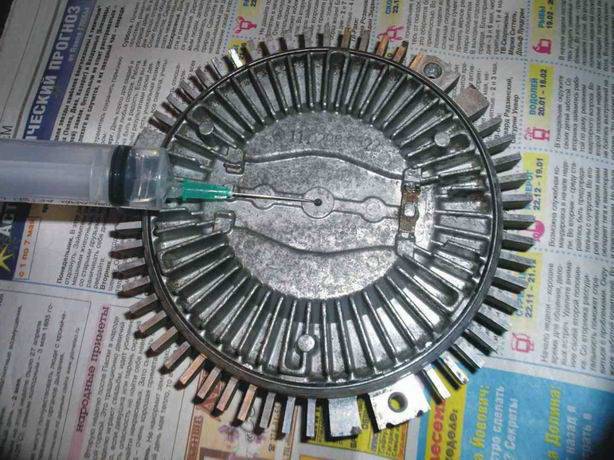

8. С помощью шприца заливаем силиконовую смазку ПМС-100.

Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

Третий нюанс, позволяющий залить жидкость без проблем и лишних ее потерь. Отверстие в диаметре меньше 2-х мм и вязкая жидкость с трудом туда вливается. Для облегчения и ускорения процесса заполнения я просто нагревал вискомуфту на газовой горелке где-то градусов до 50 – 60. Воздух, что был в вискомуфте расширялся, а по мере ее остывания нужно просто заполнять отверстие жидкостью. Для ускорения этого процесса очень кстати подойдет вентилятор. Для вливания 2-х флаконов жидкости мне было достаточно нагреть и охладить ее 4 раза.

9.Заклепываем биметаллическую пластину и собираем все в обратной последовательности. И будет нам счастье.

PS. Убедиться в работоспособности вискомуфты, не поставив ее на двигатель, не представляю как это можно. Поэтому я, до того как завальцевать биметаллическую пластину, установил вискомуфту на двигатель без нее. Предварительно, конечно, закрепил штырек и уплотнительное кольцо скотчем, чтоб не потерять. Поставил крыльчатку и завел двигатель. Дав проработать ему с минуту, попробовал остановить крыльчатку, не получилось. Заклепал пластину и собрал окончательно. Завел и попробовал снова остановить крыльчатку. Останавливается и даже просто рукой. Остается только проверить на момент срабатывания.

Как работает вискомуфта вентилятора охлаждения?

Кроме полного привода известны и другие варианты применения вискомуфты – вентилятор радиатора охлаждения может служить одним из таких примеров. Работа подобного устройства, наверное, не требует особого пояснения. В тех случаях, когда термостат пускает по большому кругу охлаждающую жидкость (ОЖ), она поступает в радиатор, и тогда же должно быть обеспечено включение вентилятора охлаждения. В другое время он должен быть выключен.

Добиться такого режима работы помогает вискомуфта вентилятора. Ее устройство похоже на приведенное выше, только корпус имеет дополнительные емкости для жидкости и оснащен клапаном, обеспечивающим перетекание жидкости. Все это показано на рисунке.

Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

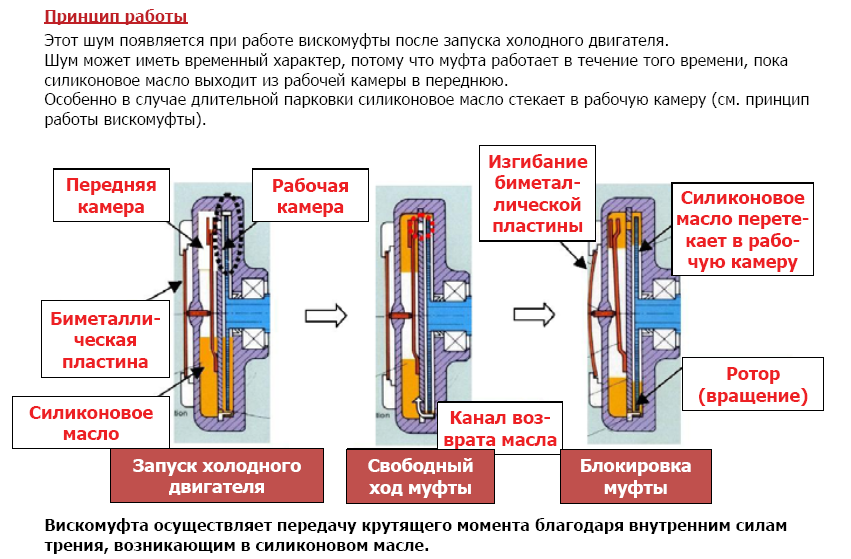

Когда двигатель холодный, вращающиеся диски выдавливают жидкость через открытый клапан в резервную емкость. Сцепление между дисками плохое, и вискомуфта работает с сильным проскальзыванием, обдува радиатора нет, и мотор прогревается. Когда термостат направляет ОЖ в радиатор для охлаждения, он нагревается, теплый воздух от него попадает на биметаллическую пластину, расположенную впереди на корпусе вискомуфты, она выгибается, и вследствие этого перекрывается отверстие клапана.

Жидкости больше некуда уходить, и она остается между дисками, ее вязкость увеличивается, проскальзывание уменьшается, крыльчатка вентилятора блокируется на валу, и поток воздуха поступает на радиатор для его охлаждения. Это приводит к снижению температуры ОЖ, соответственно снижается температура воздуха, поступающего на биметаллическую пластину, она возвращается в исходное положение, открывается клапан, и жидкость выдавливается в резервную камеру.

Популярные статьи  Как заменить генератор на ВАЗ 2110: снятие генератора 2110

вы получите дополнительную информацию о работе такой системы. Что же касается возможности проверить работу вискомуфты вентилятора, то здесь помощь окажет следующее видео

Эта процедура достаточно простая и понятная. Надо только отметить, что разборку вискомуфты не проводят, в случае если она неисправна, то подлежит только замене.

В работе вискомуфты используется такая характеристика жидкости, как вязкость. Благодаря ее изменению становится возможным реализовать различные режимы работы устройств, зависящие от внешних характеристик. Речь может идти как о создании полного привода, так и об охлаждении радиатора.

Большей части водителей принцип работы вискомуфты вентилятора охлаждения не знаком. Поэтому при проблемах с этим узлом механики начинают мудрить и изобретать велосипед. О том, как исправить эту деталь, ходят легенды. Многие ведутся на них и к одной проблеме получают еще несколько. Чаще всего водители пытаются зажать диски муфты.

Чтобы добиться постоянного соединения вентилятора с валом. Для этого в вискомуфте проделывают отверстия и вкручивают туда болты. Некоторое время это работает, но через 100-200 км пути их срезает, что может привести к повреждению радиатора. Связано это с особенностями строения этого элемента конструкции.

Ремонт вискомуфты своими руками

Если это устройство перестало работать, то сначала надо заправить его гелем или спецмаслом.

Специалистов, которые могут починить вискомуфту не много. Иногда дешевле и быстрее выходит купить новое устройство или перейти на электровентилятор.

Чтобы установить вентилятор охлаждения ДВС с электроприводом, нужны следующие детали:

  1. Сам вентилятор с электрическим приводом.
  2. Провода площадью сечения 6 мм2.
  3. Предохранитель на 40 Ампер.
  4. Реле-регулятор на 30 Ампер или более.
  5. Термореле, например, от жигулей, которое срабатывает при нагреве двигателя до 87 градусов.

Термореле можно приклеить к радиатору или рядом с термостатом на металлическую поверхность.

После этого, надо сделать схему подсоединения, как на автомобилях Ваз. Вазовская электросхема подключения вентилятора прослужит около 5 лет.

Как ремонтировать вискомуфту

Если двигатель начинает перегреваться и сильно шуметь при работе на высоких оборотах, не нужно спешить заменять вискомуфту. Если правильно подойти к такой проблеме, ее можно устранить малыми силами. Зачастую поломка происходит при утечке масла из основания конструкции, что требует повторного залития силикона

Для решения проблемы нужно осторожно изъять деталь с насоса, а после выполнить ее разборку. На круглом диске элемента должна присутствовать пластина с пружиной, под которой расположено отверстие для масляной основы

Чтобы предотвратить поломку изделия, необходимо соблюдать осторожность при демонтаже штифта. Затем следует приступить к добавлению смазки, для чего лучше задействовать шприц

Важно отметить, что при выполнении такой задачи вискомуфту лучше размещать горизонтально. С помощью шприца можно взять 15-20 мл жидкости, и медленно поместить ее во внутрь

Через несколько минут силикон должен плотно проникнуть в вискомуфту и обрести достаточно твердое состояние. В конечном итоге нужно провести очистку поверхности конструкции от излишка силикона и выполнить повторный монтаж детали.

При отсутствии навыков в выполнении подобной задачи и незнании общего принципа действия вискомуфты лучше отказаться от ремонта своими руками и доверить починку опытному специалисту.

Еще одной распространенной причиной повреждения вискомуфты считается деформация подшипников. Первым симптомом подобной неисправности является интенсивный шум. Для ремонта изделия его нужно демонтировать, открутив три фиксирующие болта. В таком случае конструкция легко отсоединится из отсека двигателя. После изъятия муфты и слития силикона можно начинать процедуру замены подшипников.

Особых сложностей в решении такой задачи нет, но чтобы упростить задачу, рекомендуется воспользоваться специальным съемником. Такой инструмент имеется в каждом гараже. При использовании подручных средств можно вовсе повредить узел и доставить себе дополнительные хлопоты в виде недешевого ремонта. Завершив установку нового подшипника, остается повторно собрать деталь и запустить двигатель.

Также при выполнении ремонта нельзя забыть о заливе нового силикона, которая сливалась перед ремонтом. Если муфта «ведет себя неправильно», не нужно спешить покупать новое изделие, ведь, возможно, проблема кроется в незначительной поломке, которая быстро решается своими руками. И для этого не обязательно обладать особыми навыками и умениями.

Единственной проблемой при ремонте бывает сложность поиска инструмента для изъятия старого подшипника. Если его нет в гараже, можно одолжить у друзей или приобрести в автомастерской. Остальные детали и расходные элементы доступны во всех автомобильных магазинах.

Также важно отметить, что не все вискомуфты оснащены отверстием для заливки жидкости. Если у вас отсутствует опыт в ремонте таких конструкций, лучше не спешить с принятием действий и доверить задачу по замене или ремонту вискомуфты обученному специалисту.. Также важно избегать применения грубой физической силы, ведь диск муфты характеризуется уязвимостью к интенсивным воздействиям и может выйти из строя при малейшей нагрузке

В таком случае последствия будут необратимыми и придется полностью менять устройство

Также важно избегать применения грубой физической силы, ведь диск муфты характеризуется уязвимостью к интенсивным воздействиям и может выйти из строя при малейшей нагрузке. В таком случае последствия будут необратимыми и придется полностью менять устройство

В основном, понять принцип работы вискомуфты несложно даже начинающему автомобилисту. То же самое касается ремонтных работ и обслуживания детали, которые не требуют специфических навыков или профессионального опыта. Достаточно следовать простой инструкции и учитывать рекомендации специалистов.

Как проверить вязкостную муфту

Ресурс этого устройства в конструкции машины рассчитан на прохождение 200 тысяч км пробега.

Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

Причины выхода из строя или плохой работы вискомуфты:

  1. Выработался ресурс.
  2. Механическое повреждение.
  3. Подшипник выработал свой ресурс или сломался раньше времени.
  4. Торцевое биение крыльчатки вентилятора. Сломана часть лопасти пропеллера.
  5. Отсутствие смазки вала муфты.
  6. Загрязнение соединения муфты.

Преимущества и недостатки вентилятора с приводом через вязкостную муфту:

Более надежный вентилятор с вискомуфтой нежели электровентилятора. Часто бывает, что после зимы, электроприводы вентилятора выходят из строя и нарушается электронная схема управления пропеллером.

Преимущество вискомуфты в том, что в ней нет электроники и электричества.

Вискомуфта обеспечивает большую мощность, вентилятор вращается с большей частотой вращения. Если муфта жестко сидит на коленвале ДВС, то скорость вращения очень большая.

Мощность муфты, соединенный с коленчатым валом, составляет несколько кВатт (киловатт). А мощность электрических вентиляторов имеет мощность несколько десятков Ватт. Благодаря этому, в сельхозтехнике, военной технике, спецтехнике применяется именно вентилятор с вискомуфтой.

Минусы вискомуфты:

  • Сложная конструкция, труднее делать ремонт. Дешевле выходит купить новый узел в сборе.
  • Имеет хорошую массу. Вес на коленвал ДВС значительный.
  • Контроль включения по температуре не совсем правильный. Есть погрешности включения и отключения вентилятора охлаждения.
  • На больших оборотах есть повышенный уровень шума.
  • По графику приходится делать дозаправку гелем или маслом с нужной вязкостью.
  • Вискомуфта частично забирает мощность двигателя.

Этот список недостатков вискомуфт повлиял на решение владельцев автоконцернов. Они отказались от использования таких устройств в легковых автомобилях.

Ремонт и замена подшипника вискомуфты на Паджеро

1.  Как таковых отличий в снятии механизма не имеется. Тут просто берем и откручиваем крыльчатку, которая крепится тремя болтами. Потом еще три выкрутим для демонтажа крышки. Дальше, достав вискомуфту, бережно приберите верхний диск, который необходим для блокировки вентилятора.

Популярные статьи  Замена ремня ГРМ Lada Priora: что нужно знать

2.  Каждый компонент покрыть раствором, то есть маслом. Ремонт муфты делать аккуратно, чтобы не повредить её.

3.  Сразу поменять подшипник невозможно по той причине, что развальцовку на валу нужно будет сточить.

4.  Сам механизм нужно зажать в тесках, чтобы было удобно производить ремонт.

5.  Также необходимо сточить и сам подшипник. Но если такое действие не произвести, то это грозит повреждению той или иной части вискомуфты.

6.  Подшипник нужно приобрести закрытого типа, чтоб шариков было невидно.

7.  Перед установкой его, необходимо обработать отверстие специальным герметикам.

8.  Собираем в одно целое механизм, и ставим обратно в машину на своё место.

Вентилятор охлаждения вискомуфты как его проверить

Если транспорт долго стоял в гараже, то в первую очередь необходимо заменить масло в вискомуфте, и проверить её на работу. Также не исключается поломка муфты из-за износа, или иных причин. Понять и заметить неисправность вискомуфты очень не просто, но хотя способы проверки работоспособности есть. При холодном, а также рабочем двигателе можно посмотреть частоту оборотов. Таким образом, в холодном состоянии непонятные звуки не слышно, а сами обороты и их количество в норме. С рабочим двигателем иная история, можно услышать непонятные звуки, а вращение муфты не будет нормальным. Такие шумы возникают в основном из-за неисправных подшипников. Также не исключается уплотнение сальников и потеря силиконового вещества, которые также могут привести к поломке данного устройства.

Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

Проверка вентилятора охлаждения

Не всегда удаётся регулярно использовать автомобиль, поэтому он оказывается в состоянии простоя. Вискомуфта в это время требует проверки своей работоспособности. Это же поможет предотвратить поломку от износа.

Распознать неисправность непросто в штатных условиях, но есть методы, как проверить вискомуфту вентилятора. Чтобы осмотреть механизм, нужно проверить состояние оборотов изделия при включённом разогретом и холодном двигателе. При охлаждённом моторе не должно возникать никаких посторонних звуков, а обороты должны соответствовать норме. Горячий же двигатель часто может провоцировать различные шумы и сбои в частоте оборотов.

Такие проблемы могут возникать из-за неисправностей в подшипниках или несвоевременной замене масла. Также уплотнённые сальники и протечка силиконовой жидкости могут стать причиной поломки.

Решение проблемы своими руками

Если были обнаружены дефекты в работе, не всегда должна проводиться замена вискомуфты. Эти проблемы часто можно решить своими руками. Одной из самых частых проблем, возникающих в этом устройстве, является утечка силиконовой жидкости. Чтобы восполнить недостаток, нужно выполнить следующие действия:

Разобрать виcкoмуфту, сняв её из водяного насоса.
Стоит присмотреться к диску изделия. На его поверхности находится специальная пластина с пружиной, под которой имеется отверстие для силикона

Нужно с особой осторожностью снять штифт и залить внутрь смазку с помощью специального шприца. Во время этого процесса саму деталь нужно класть в горизонтальном положении.
Достаточно будет залить в шприц 15 миллилитров жидкости.
Нужно подождать несколько минут, пока вещество не затечёт внутрь вискомуфты, не вынимая при этом шприц.
Проверив правильность выполненной процедуры и нет ли излишек силикона, деталь можно установить обратно.

Тем, кто не считает себя опытными автомобилистом, лучше не заниматься подобными работами, ведь это может стать причиной полной поломки устройства. Как правило, самая большая трудность состоит в обратной сборке всех элементов.

Другие проблемы

Нередко подшипники могут стать причиной выхода из строя вискомуфты. Этому свидетельствует появление несвойственных шумов в зоне охлаждения. Но его ремонтом также можно заняться самостоятельно:

  1. Для починки изделия его нужно снять с основной конструкции мотора. Для этого откручиваются 3 болта, на которых крепятся подшипники.
  2. Замена этих элементов должна производиться только после того, как была слита масляная жидкость и разобран узел. Чтобы упростить процесс, можно использовать специальный инструмент — съёмник. Не стоит применять подручные приборы, так как они могут окончательно повредить детали.
  3. После установки подшипника можно проводить установку всего устройства в механизмы мотора. Перед этим нужно залить свежий силикон, который был слит перед заменой деталей.

На заметку: не всегда неправильное поведение деталей требует их скорой замены. Часто можно обойтись и простым ремонтом, который не требует особых навыков.

Частой проблемой при проверке вискомуфты или замене подшипников является поиск подходящего инструмента. Такой съёмник не всегда просто найти в автомагазине, поэтому ремонт может быть затруднённым.

Работа детали в трансмиссии.

При движении в штатном режиме на нормальном покрытии угловые скорости колес обеих осей одинаковы. Диски вязкостной муфты вращаются с равными скоростями, передача момента от двигателя к ведомой оси минимальна. Фактически, автомобиль становится полностью передне- или заднеприводным. При движении по льду, снегу, грязи, неровностям синхронность вращения колес нарушается, вязкость жидкости в устройстве возрастает, увеличивая передачу вращающего момента на вторую ось. Теоретически, такая передача мощности в некоторых экстренных режимах может составлять до 100%, хотя, как правило, даже частичного подключения второй оси достаточно для безопасного преодоления проблемного участка.

Важно! Следует понимать, что вязкостная муфта ни в коем случае не является полноценным межосевым дифференциалом, обеспечивающим перераспределение крутящего момента двигателя на обе ведущие оси. Использование детали оправдано на неровных покрытиях, при гололеде в городе или влажной трассе. При езде в условиях полного бездорожья запаздывание срабатывания такого самоблокирующегося дифференциала является недопустимым

Кроме того, постоянные нагрузки могут привести к перегреву жидкости в устройстве, потере ею рабочих свойств и полному самоблокированию, что чревато поломками других систем автомобиля

При езде в условиях полного бездорожья запаздывание срабатывания такого самоблокирующегося дифференциала является недопустимым. Кроме того, постоянные нагрузки могут привести к перегреву жидкости в устройстве, потере ею рабочих свойств и полному самоблокированию, что чревато поломками других систем автомобиля

Использование детали оправдано на неровных покрытиях, при гололеде в городе или влажной трассе. При езде в условиях полного бездорожья запаздывание срабатывания такого самоблокирующегося дифференциала является недопустимым. Кроме того, постоянные нагрузки могут привести к перегреву жидкости в устройстве, потере ею рабочих свойств и полному самоблокированию, что чревато поломками других систем автомобиля.

В настоящее время на автомобилях с автоматически подключаемым полным приводом вискомуфты эксплуатируются в «предстартовом режиме». Для него характерна постоянная передача от 5% до 15% мощности двигателя на ведомую ось, что значительно снижает время реакции механизма.
