Как поставить вилку сцепления не снимая коробки

Типы и конструкция вилок сцепления

Сегодня существует большое разнообразие конструкций вилок сцепления, но все они делятся на два типа по принципу действия:

Рычажная вилка сцепления Поворотная вилка сцепления, изготовленная по технологии объемной штамповки Неразборная поворотная вилка сцепления

Рычажные вилки сцепления в общем случае представляют собой рычаг, на одном конце которого выполнены две лапы для упора в выжимной подшипник, а на противоположном — отверстие или специальный крепеж для соединения с приводом. Вилка имеет опору внутри картера сцепления, благодаря которой и обеспечивается работа этого узла, как рычага. По типу и расположению опоры бывают:

  • Шариковые раздельные — опора выполнена в виде короткого стержня со сферическим или полусферическим наконечником, на котором располагается вилка. На вилке предусмотрено углубление под опору, а фиксация на шариковом наконечнике осуществляется с помощью пружинящих скоб;
  • Осевые интегрированные — опора выполнена в виде плиты, которая осью соединена с вилкой. Соединение деталей осуществляется посредством оси, продетой и зафиксированной в отверстиях, высверленных в проушине опоры и лапах вилки;
  • Осевые раздельные — опора выполнена в виде двух съемных стоек или проушин непосредственно в картере сцепления, вилка опирается на стойки посредством интегрированной или съемной оси.

Шариковые опоры обычно имеют вилки, изготовленные штамповкой из листовых заготовок, эти детали сегодня наиболее широко распространены в легковых автомобилях и в коммерческих грузовиках. Для повышения прочности на вилке выполняются ребра жесткости, также на детали могут присутствовать усиливающие накладки и другие элементы.

Осевые опоры обоих типов чаще всего предусматриваются для вилок, изготовленных объемной штамповкой из горячих заготовок, эти детали вследствие повышенной прочности наиболее широко используются в трансмиссии грузовых автомобилей. Лапы таких деталей могут иметь различную форму — круглую или полукруглую, овальную и т.д. Также на лапах могут располагаться упрочняющие элементы — стальные сухари или ролики, которые непосредственно контактируют с муфтой сцепления.

Поворотные вилки сцепления в общем случае выполнены в виде вала, на котором располагается вилка с двумя лапами и рычаг для соединения с приводом выключения сцепления. По конструкции такие детали бывают двух типов:

  • Неразборные — вилка изготавливается приваркой к валу двух лап и поворотного рычага;
  • Разборные — узел состоит из стального вала, на котором фиксируются съемные вилка и поворотный рычаг.

Неразборные вилки чаще всего применяются на легковых автомобилях, они изготавливаются из стальных листовых заготовок (отштампованных из листа толщиной в несколько мм), приваренных на противоположных концах вала. Заготовки могут подвергаться термическому упрочнению.

Разборные вилки наиболее широкое применение находят на грузовом транспорте, основу детали составляет стальной вал, на одном конце которого монтируется вилка (изготовленная, как правило, методом объемной штамповки), а на другом — поворотный рычаг. Обычно вилка имеет разрезной хомут с отверстием под болт, такая конструкция позволяет монтировать ее на вал в любом положении и при необходимости выполнять регулировку. Поворотный рычаг крепится на валу с помощью шлица, что предотвращает проворачивание деталей во время работы. Вилки могут иметь дополнительные упрочняющие элементы на лапах в виде роликов или сухарей, также сами лапы вилки подвергаются термическому упрочнению.

Все вилки, независимо от типа и конструкции, монтируются внутри картера сцепления, сбоку или снизу от муфты/выжимного подшипника. Рычажные вилки располагаются на опоре (или двух опорах), зафиксированных резьбовым соединением. Обычно задняя часть вилки выходит за пределы картера сцепления, для предотвращения проникновения внутрь агрегата грязи и воды предусмотрен защитный чехол из резины (гофра) или нетканых материалов (брезент или его более современные аналоги). Крепление чехла осуществляется специальными зажимами.

Поворотные вилки устанавливаются в отверстиях в картере сцепления, в которые входят концы вала. При этом поворотный рычаг может располагаться как внутри картера, так и за его пределами. В первом случае из кратера выходит только трос или тяга, соединенная с рычагом, во втором случае из картера выходит часть вала. Поворотные вилки могут устанавливаться через втулки (подшипники скольжения) или подшипники качения, для защиты картера сцепления от воды и загрязнений используются сальники или иные уплотнения.

Сцепление (при использовании механической коробки передач)

Трансмиссия предназначена для передачи крутящего момента от двигателя к ведущим колесам автомобиля и преобразования его по величине и направлению.

Автомобиль Lanos – переднеприводной. В общем случае трансмиссия таких автомобилей состоит из сцепления, коробки передач, главной передачи, дифференциала и привода ведущих колес, конструктивно объединенных в одном агрегате. На автомобиле Lanos может применяться механическая коробка передач, устанавливаемая в сочетании с фрикционным сцеплением, или гидромеханическая передача (ГМП), представляющая собой сочетание гидротрансформатора с механической коробкой передач. Во втором случае конструкция механической коробки передач позволяет автоматизировать процесс управления ею (переключения передач в ней). Поэтому ГМП часто называют в обиходе автоматической коробкой передач.

Сцепление предназначено (в общем случае) для кратковременного разобщения двигателя и трансмиссии и последующего их плавного соединения, необходимого при трогании автомобиля с места и при переключении передач во время движения. Сцепление состоит из ведущей части, детали которой соединены с коленчатым валом двигателя, и ведомой, детали которой связаны с трансмиссией, а также элементов, осуществляющих включение и выключение сцепления. Ведомая часть разобщается с ведущей при выключении сцепления, осуществляемом с помощью привода выключения сцепления.

В последнее время наибольшее распространение на автомобилях получили фрикционные и гидравлические сцепления, различающиеся характером связи между ведущей и ведомой частями. Фрикционное сцепление, работающее в сочетании с механической коробкой передач, отличает простота конструкции, надежность, долговечность, сравнительно высокий коэффициент полезного действия. Сейчас все шире в трансмиссиях автомобилей используют ГМП, в которых плавное трогание автомобиля с места (одна из функций сцепления) обеспечивает гидротрансформатор. На автомобиле Lanos устанавливают фрикционное сухое однодисковое сцепление с центральной диафрагменной нажимной пружиной. Ниже представлена информация, касающаяся только фрикционного сцепления. Особенности конструкции гидротрансформатора рассмотрены в разделе «Автоматическая коробка передач». Ведущими элементами фрикционного сцепления являются маховик, нажимной диск и кожух сцепления, прикрепленный болтами к маховику.

Ведомый элемент – это диск сцепления с фрикционными накладками и шлицевой втулкой, благодаря которой диск имеет возможность свободно скользить вдоль шлицев ведущего вала коробки передач и вращать его. Ведомые и ведущие элементы удерживаются в контакте усилием диафрагменной пружины. Это усилие создается в узле нажимного диска и кожуха сцепления.

Привод выключения сцепления – гидравлический. Усилие в нем от педали к вилке выключения сцепления передается через рабочую жидкость, находящуюся в главном цилиндре, рабочем цилиндре и соединяющей их трубопроводе. В качестве рабочей используют тормозную жидкость.

Элементы конструкции сцепления и привода включения сцепления представлены на рис.1.

Рис.1 Сцепление:

  1. кожух защитный;
  2. картер сцепления;
  3. болт;
  4. диск сцепления ведомый;
  5. диск сцепления нажимной;
  6. звено соединительное;
  7. подшипник выключения сцепления;
  8. картер коробки передач;
  9. втулка направляющая с фланцем;
  10. подшипник роликовый ведущего вала коробки передач;
  11. вал ведущий коробки передач;
  12. манжета ведущего вала;
  13. шпилька;
  14. манжета дифференциала;
  15. маховик;
  16. болт крепления маховика;
  17. вал коленчатый;
  18. манжета коленчатого вала;
  19. втулка вилки выключения сцепления;
  20. вилка выключения сцепления;
  21. винт.
  22. втулка вилки выключения сцепления;

Характеристика сцепления


Диаметры фрикционных накладок ведомого диска, мм. наружный 180
внутренний 125
толщина фрикционных накладок 3,5 ±0,1
Ведомый диск должен свободно вращаться при отводе нажимного диска на, мм. 1,4
Ход упорного торца нажимной пружины (соответствующий отводу нажимного диска на 1,4…1,7 мм.), мм. 8,9

Регулировка хода педали сцепления

Прежде чем приступать к регулировке свободного хода педали сцепления, стоит определить его фактическую величину, для чего слегка нажать рукой на педаль сцепления и замерить величину ее перемещения до положения, в котором ощущается сопротивление. Свободный ход педали сцепления должен быть в пределах 6…12 мм. Если его величина отличается от рекомендуемой, то необходимо ослабить контрящую гайку и, вращая толкатель поршня главного цилиндра привода выключения сцепления, произвести регулировку (рис. 2).

Популярные статьи  Чем паркетник и кроссовер отличаются от внедорожника

Рис.2

Полный ход педали сцепления (расстояние между крайними положениями педали) должен быть более 130 мм (рис. 3).

Статьи –

Сцепление в механике представляет собой механизм, принцип действия которого основан на действии силы трения скольжения. Часто термин «сцепление» применяется для обозначения одного из компонентов трансмиссии автомобиля, использующегося для соединения маховика двигателя с трансмиссией. Выжатая педаль сцепления на время отсоединяет силовую передачу от двигателя.

Механизм сцепления необходим для того, чтобы можно было плавно стартовать с места, без рывков. Скорость автомобиля начинает увеличиваться только при определенном минимальном количестве оборотов мотора.

Также сцепление используется, когда нужно привести в соответствие скорость автомобиля и число оборотов коленвала двигателя, то есть, обеспечивает плавную передачу крутящего момента от мотора к коробке передач и при необходимости на какой-то момент полностью отключает шестеренки МКП от передающего механизма двигателя.

Различают несколько различных видов сцепления. Часто это один, два или несколько фрикционных дисков, плотно прижимаемых один к другому или к маховику при помощи пружин.

Когда водитель выжимает педаль, то диски сцепления рассоединяются, и между ними возникает воздушный промежуток, сцепление в этот момент отключается, передачи крутящего момента от двигателя к КП не происходит.

Если педаль отпускается, прижимные пружины возвращают диски в начальное положение, и они опять плотно соприкасаются,  крутящий момент с одного, ведущего диска благодаря действию силы трения передается на ведомый диск.

Сцепление представляет собой один из очень важных узлов автомобиля.

Различные виды этих механизмов классифицируются по способу управления, по виду действующего в данном случае трения (сухое трение или мокрое), по числу дисков, и так далее.

Рано или поздно диски сцепления изнашиваются и требуют замены. Неисправности сцепления могут привести к выходу из строя других деталей автомобиля, к примеру, шестеренок механизма КП или вообще к невозможности начать движение автомобиля на дороге.

Как понять, что пора менять сцепление

Если в момент выключения сцепления слышится сильный шум, который создается выжимным подшипником — это говорит о том, что он изношен. Изношенность сцепления приводит к увеличенному, неэкономному расходу топлива в результате значительной потери мощности от двигателя на этом автомобильном узле.

Одна из неполадок в работе сцепления – это пробуксовка дисков при свободно отпущенной педали . Проскальзывая друг относительно друга, диски очень нагреваются, что приводит к быстрой деформации или поломке дисков. Обгорают фрикционные накладки, и в салоне автомобиля можно услышать специфичный запах.

Как можно проверить неполадки в системе сцепления самому, не обращаясь на СТО, как говорится, народным способом? Водитель может заметить пробуксовку дисков поначалу на высоких передачах.

При этом обороты двигателя растут, а скорость движения при этом не увеличивается.

Заметив такое положение вещей, необходимо принять меры, так как процесс развивается, усиливается, и, в конце концов, дойдет до того, что автомобиль просто не сможет начать движение при включении первой передачи.

Каков срок службы механизма сцепления? Ответ на этот вопрос неоднозначен.

Ведь продолжительность службы данного механизма зависит не только от качества производства, но и от опыта и техники езды самого водителя.

По негласному правилу автомобилистов замена дисков проводится после того, как проезд составит восемьдесят – девяносто тысяч километров. Но эти показатели могут и отклоняться в любую сторону.

Как еще можно определить, что пора заменить сцепление

Можно перечислить следующие «симптомы»:

·        Сцепление ведет, то есть происходит неполное выключение сцепления. Это можно заметить по сильному хрусту во время переключения передачи неподвижной машины;

  • ·        Автомобиль срывается с места рывками даже тогда, когда педаль отпускается достаточно плавно;
  • ·        Педаль сцепления выжимается до конца, но в начальное положение не возвращается;
  • ·        Ощущается сильная вибрация во время включения сцепления.

Обидно будет где-нибудь встать на середине намеченного пути, поэтому не откладывайте замену сцепления в долгий ящик.

Если есть определенный опыт, то износ сцепления поможет измерить специальный инструмент – калибр. Следуя инструкции, имея подъемник, можно измерить толщину диска, не проводя демонтажа.

Для замены сцепления часто требуется снятие коробки передач. Вообще, нужно заметить, что замена сцепления является довольно-таки трудоемкой процедурой, поэтому если нет времени, опыта, большого желания или чего-нибудь еще, тогда нужно отправляться на станцию техобслуживания.

Устранение неисправностей

Приводная вилка ВАЗ 2110 (ВС) включена в систему трансмиссии автомобиля, без нее невозможна эффективная работа всей автомеханики. Самолет имеет форму рычага, с помощью которого нажимная пластина отводится, в результате чего муфта отключается. Иногда термин «вилка» используется для обозначения самолета, поскольку в противоположном направлении, когда педаль отпущена, она включает сцепление.

При сжатии педали эта часть помогает перемещать муфту, освобождая подшипник, что обеспечивает перемещение внутреннего края пружины вперед, а затем устройство выключается.

Вилка сцепления ВАЗ 2110 требует изменения в таких случаях:

  • деформации;
  • трещина;
  • кривизна (терпкость);
  • дефектность стоп в точке контакта с гильзой гильзы;
  • ношение ног.

Читайте так же

Классические представители ВАЗа часто страдают от такого дефекта, как растрескивание самолета. Эта категория отказов влияет на уменьшение позиций сцепления сцепления, и ее исправление не занимает много времени. Поэтому, гарантируя качественную работу механизма передачи, необходимо заменить ВАЗ 2110.

Все детали автомобиля во время эксплуатации характеризуются износом, а не исключением, и вилкой сцепления ВАЗ 2110. Заводской брак при выпуске этого элемента является довольно редким явлением, так как он отличается значительной конструктивной простотой. При резком разрушении солнца педаль не срабатывает, и дальнейшее движение автомобиля просто нереально.

Кроме того, отказ отражается в неудовлетворительном включении скоростей, что приводит к многократному сокращению воздушного судна и дальнейшему регулированию свободного колеса. Такая неисправность заставляет вилку отклоняться от подшипника разблокировки на полученной трещине. Автоматическое регулирование работает всего несколько дней, а иногда и несколько часов, в зависимости от размера дефекта.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Вилки Сцепления Газель 406

Регулировка и замена Газель сцепления

Как поставить вилку сцепления не снимая коробки

Во избежание неисправности автомобиля можно заменить цилиндр ведомой сцепления или цилиндр на Газель и другие детали. Необходимо как можно скорее заменить комплект сцепления и другие компоненты, чтобы при необходимости диагностировать и ремонтировать автомобиль. В будущем это позволит избежать поломок на трассе и аварий.

Схема сцепления «Газель»

Принцип работы системы сцепления

Имеется коробка для передачи крутящего момента на ведущие колеса автомобиля от коленчатого вала двигателя, поскольку плавная передача крутящего момента от двигателя к колесам невыгодна. Автомобиль не сможет управлять без сцепления, а сама работа блок питания будет неэффективным.

Для комфортной работы силовой установки необходимо сначала изменить крутящий момент, снятый с коленчатого вала в коробке передач (коробке передач). Затем он бежит по ведомой оси. Поскольку переключение передач затрудняет переключение передач, которые сильно ударяют друг о друга, переключение передач затруднено. Если коробка постоянно подключена к устройству, двигатель должен быть остановлен, чтобы полностью остановить автомобиль.

Работа сцепления в автомобиле газель

Для борьбы с этими препятствиями в машине предусмотрено сцепление, которое представляет собой специальный узел коробки. Это способствует временному разделению двигателя и коробки передач, что приводит к прерыванию крутящего момента. Нажав на педаль сцепления, вы можете переключать передачи или останавливать автомобиль. Сцепление позволяет машине двигаться и плавно ускоряться.

Принцип его работы для любой марки автомобиля аналогичен. Это исключает возможность жесткого износа узлов и деталей, соединяющих силовую установку и коробку.

Нажимной диск сцепления, прикрепленный к корпусу, прижимает толкатель к маховику. Приводная втулка, прикрепленная к входному валу, должна свободно перемещаться по ней. Корпус ступицы оснащен демпфирующими пружинами, которые играют роль демпферов вибрации и обеспечивают плавность хода.

Для приложения необходимого прижимного усилия существует пружина с лепестками, которые подвергаются высвобождению из подшипника. Это соединение между приводом и муфтой, которая прикрепляет вилка с рычагом. На его конце прикреплен другой рычаг или трос, ведущий к педали сцепления.

Популярные статьи  Какие амортизаторы лучше: особенности выбора и рейтинг фирм-производителей

Как заменить вилка сцепления без снятия коробки передач.

в качестве заменить заглушку сцепления

Автомобили ВАЗ-2101-2107 без снятия Коробки передач. Вконтакте ремонтные группы.

Как сделать качественную замену

Ремонт и замена заглушки сцепления, включая регулировку педали, занимает мало времени. С высококачественными деталями, такими как производство Sachs или Kraft, замена займет всего около 2 часов.

Сцепление Газель требует надлежащего контроля и своевременной замены из-за частых ремонтов и регулировок. Замена всей сборки не требуется в каждом случае. Этапы замены зависят от марки двигателя автомобиля «Газель», такого как Cummins ZMZ 406 и 405 и так далее.

Иногда может потребоваться выполнить полный осмотр трубопровода, а также прокачку системы. Это может быть вызвано повреждением бака, входящего в комплект сцепления на Газели.

Причины поломки сцепления

Замена сцепления может потребоваться из-за интенсивного использования автомобиля «Газель» и следующих ошибок:

Процесс замены Газель сцепления

  1. При сборке использовались детали низкого качества.
  2. Во время движения педаль сцепления удерживалась, что строго запрещено для производителей.
  3. Рывки были сделаны со сцены на высоких скоростях.

Увеличить срок службы Газель муфта Установка деталей производства Sachs будет надежной. Они рекомендованы производителем, потому что они надежны и были проверены на совместимость с коробкой передач и двигателем. В тех же условиях сцепление Sachs, в отличие от запчастей другого производителя, прослужит дольше. Обычный аналог сцепления Газель Бизнес Kraft отличается не только хорошим качеством, но и относительно низким уровнем брака. Наиболее распространенными причинами обращения к владельцам Газель за услугами являются проблемы, связанные с расцепление сцепления.

Замена

Как поставить вилку сцепления не снимая коробки

На автомобилях ВАЗ 2107 в большинстве случаев устанавливается однодисковое сцепление, работу которого обеспечивает специальный привод. Двухдисковые сцепления, как правило, устанавливаются на более мощные и грузовые автомобили. Но это вовсе не значит, что на ВАЗ 2107 не может стоять двухдискового элемента.

В любом случае, при нажатии на педаль сцепления привод обеспечивает перемещение ВС, которая, в свою очередь, воздействует на подшипник. Последний в результате перемещения вилки нажимает на лепестки пружинного элемента нажимного диска. Пружина прогибается в сторону маховика, одновременно отсоединяясь от нажимного диска, тем самым освобождая его.

Когда водитель отпускает педаль сцепления, нажимной диск начинает взаимодействовать с ведомым компонентов, а также с маховиком. В это время крутящий момент передается от мотора в КПП, что происходит за счет сил трения. Этот процесс функционирования сцепления никак не возможен без исправной вилки. ВС для «классики», которой и является 2107, по своей форме напоминает рогатку.

Новая и старая вилки для ВАЗ 2107

Замена элемента

Замена ВС в автомобиле ВАЗ 2107 может происходить несколькими способами. В первом случае необходимо снимать коробку передач, что является достаточно трудоемким процессом, который не может быть под силу любому водителю. Во втором случае поменять элемент можно без снятия КПП. Отечественные автомобилисты настолько часто сталкивались с этой поломкой, что нашли более простой выход из этой ситуации.

Инструкция по замене вилки сцепления на ВАЗ 2107

  1. Снять КПП.
  2. Убрать нажимной подшипник.

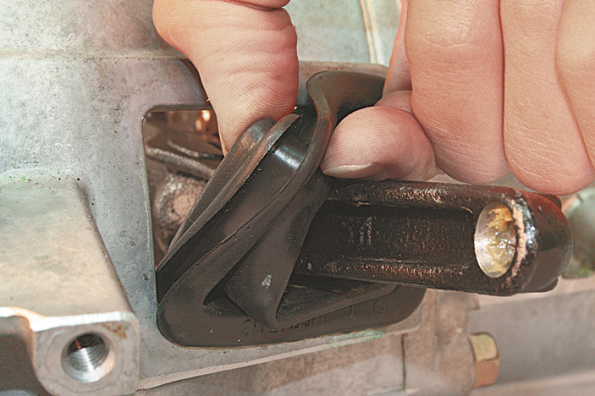

  3. Следующим действием снимаем резиновый чехол, зацепив его отверткой. Стягиваем его с вилки включения. Ему тоже требуется замена, если он деформировался, потрескался или стал жестким.
  4. Плоскогубцами с одной стороны картера стиснуть фиксирующие лепестки. Воспользовавшись отверткой, подцепить пластмассовую втулку оси вилки. Если есть заметные повреждения, следы изнашивания колпачка, то его тоже нужно поменять.
  5. Открепляем собственно вилку включения сцепления: приподняв ее, нужно извлечь ее ось из втулки. Сначала ось, потом и рычаг достаются из выходов в картере.
  6. Нужно сдавить окончания пружинного фиксатора вилки и извлечь его. Деформированный фиксатор нуждается в замене.
  7. Заменяем вилку, которая имеет следы износа.
  8. Обычно рекомендуется заменить и металлическую втулку, особенно если она заметно изношена.
  9. Перед тем, как ставить новую деталь, нужно смазать и металлическую, и пластмассовую втулки.
  10. Далее проводите монтаж вилки выключения. Сборка проводится в том же порядке, начиная с конца. Внимательно закрепляйте пластиковую втулку. Выступ на ней должен оказаться в выемке на картере. Лепестки должны прочно закрепить втулку, удерживая от выпадения.

Шланги сцепления довольно часто выходят из строя, что приводит к потере жидкости, находящейся в гидроприводе. Все это мешает нормально переключать передачи.

Признаки неисправности шланга таковы:

  • автомобиль после полного выжима педали трясет;
  • на концах трубки все время проступают капли;
  • на месте стоянки остаются лужицы;
  • педаль, если ее отпустить, задерживается в нижнем положении.

Как поставить вилку сцепления не снимая коробки

Замену осуществляют следующим образом:

  • прежде всего, удалите из гидропривода всю жидкость;
  • далее демонтируйте крепления расширительного бачка и сдвиньте его;
  • отверните гайки, соединяющие шланг и трубку сцепления;
  • снимите скобу с кронштейна;
  • сбросьте торец шланга;
  • со стороны днища отсоедините его другой конец от рабочего цилиндра;
  • демонтируйте негодный элемент.

Далее остается только заменить его на новый. Все работы проводятся в обратной последовательности:

  • на цилиндр наживляется шланг;
  • второй его конец присоединяют к гидросистеме сцепления;
  • бак возвращается на место;
  • вливается свежая жидкость.

Как видим, замена сцепления на модели 2107 занятие хоть и хлопотное, но не слишком сложное. Вам потребуется новый узел и вполне обычный набор инструментов. В то же время помните – если уверенности в собственных силах нет, то лучше обратиться в сервисный центр. Так вы гарантированно избежите неприятностей и еще больших трат.

Замена сцепления ваз 2110

После того, как условия и инструмент приготовлены, можно приступать к работе. Первоначально снимаем переднее левое колесо и надёжно фиксируем автомобиль

Обращаем внимание, что есть два пути ремонта: с полным демонтажем КПП и без него. В нашем случае, речь пойдёт о том, как заменить сцепление на ВАЗ 2110 не снимая коробки

Процесс облегчается тем, что не придётся сливать трансмиссионное масло, отсоединять оси приводов и доставать тяжелый агрегат из-под машины. Наименьший набор операций экономит время. Однако, для подстраховки, необходимо иметь ёмкость наготове, куда в экстренном случае можно слить масло из КПП.

По окончании фиксации машины открываем капот, отключаем АКБ и снимаем его совсем. Для доступного понимания, весь дальнейший процесс по замене сцепления своими руками на ВАЗ 2110, будет описан в виде пошаговой инструкции:

  1. выкручиваем два болта шаровой опоры (колесо уже снято);
  2. переходим к моторному отсеку и снимаем разъём датчики расхода воздуха ДМРВ;
  3. отсоединяем гофру воздухозаборника;
  4. снимаем корпус воздушного фильтра;
  5. отсоединяем трос сцепления от КПП, откручивая две гайки крепления;
  6. откручиваем болт стартера;
  7. выкручиваем болт КПП, находящийся чуть правее стартера;
  8. находим ещё один верхний болт крепления КПП к двигателю и откручиваем его;
  9. отсоединяем штекер датчика скорости;
  10. переходим к нижней части и демонтируем продольную тягу вместе с чашкой (крабом);
  11. находим нижний болт стартера и 2 болта крепления КПП, выкручиваем их;
  12. снимаем крепление реактивной тяги;
  13. откручиваем кулису переключения КПП;
  14. подставляем под мотор домкрат через деревянную прокладку (на край поддона);
  15. отворачиваем гайки задней подушки двигателя;
  16. опускаем двигатель домкратом (он завалится на одну сторону);
  17. бережно разъединяем мотор и КПП;
  18. отсоединённую коробку аккуратно опускаем вниз до того момента, пока она не зависнет на осях приводов.

Первый этап, по замене сцепления на ВАЗ 2110 без снятия коробки, завершён. В результате демонтажа, появился доступ к корзине сцепления на двигателе и выжимному подшипнику на КПП. Выкручиваем болты крепления корзины на маховике и снимаем её. Аккуратно вынимаем выжимной подшипник с первичного вала.

После внимательного исследования снятых деталей становится ясно, стоит ли менять пакет сцепления целиком или можно ограничится сменой диска и подшипника. Стоит отметить, что замена корзины сцепления ВАЗ 2110 происходит раз в 80 – 150 тыс. км пробега, в зависимости от режима эксплуатации. Диск и подшипник изнашиваются чаще.

После покупки новых запчастей, приступаем ко второй части ремонта и делаем следующее:

  1. устанавливаем корзину с диском на место и наживляем болты крепления;
  2. вставляем центровочный вал (оправку) в центральное отверстие коленчатого вала;
  3. затем сильно закручиваем болты и вынимаем оправку. Она должна свободно входить в отверстие, имитируя первичный вал КПП.
  4. далее, устанавливаем на коробку выжимной подшипник;
  5. аккуратно поднимаем КПП и соединяем её с двигателем, немного вращая ось привода;
  6. как только коробка встала на место, можно её крепить болтами и устанавливать демонтированные детали в обратном порядке.
Популярные статьи  Масло в коробку ГАЗель: какое лить и как поменять

На заметку! Желательно не оставлять коробку в подвешенном положение на длительное время (более 2-х дней). Дело в том, что на сальники приводов оказывается сильная нагрузка и они могут частично деформироваться. Образование повреждений приведёт к подкапыванию масла из трансмиссии при дальнейшей эксплуатации.

Замена сцепления ваз 2110 2114

Первым делом загнали на яму и сняли защиту двигателя. Тут проблем не должно возникнуть. Все болты открутились на ура. Масло можно слить, чтобы уменьшить вес коробки. Привода из неё мы выдёргивать не будем, так что сливать необязательно.

Ослабьте крепления передних колёс. Расконтруйте обе ступичные гайки и открутите. Старые лучше не ставить обратно. Купите новые. Стоят около 70 рублей.

Поднимите автомобиль и положите под него бруски или козлы. Снимите оба передних колеса.

Выньте тросик сцепления из вилки и открутите его от кронштейна, который находится на коробке. Понадобятся два ключа на 17. Для удобства лучше вынуть АКБ.

Отсоедините разъем датчика скорости.

Снимите кожух воздушного фильтра, предварительно отключив фишку от ДМРВ.

Открутите болт крепления модуля зажигания к коробке передач и ещё один болт рядом. Он из тех, которые соединяют КПП с двигателем.

Открутите гайку на стартере, которая держит плюсовой провод. Отключите клемму от тягового реле.

Отверните верхний и нижний болт крепления стартера, затем снимите его.

Для профилактики можно обработать бендикс небольшим количеством литола и подобной смазки.

Есть наверху ещё один болт который держит КПП. Он находится в районе термостата. Его закрывают топливные трубки.

На этом в верхней части работы окончены.

Спускаемся в яму.

Многие пишут, что нужно снимать «саблю», но мы пошли другим путём. Открутили шаровую от ступицы и болт который соединяет рычаг и стабилизатор. Затем просто отогнули рычаг вниз. Такой способ подойдёт, если позволяет яма и вы не собираетесь совсем доставать коробку передач.

Отводим левую ступицу и вынимаем привод.

Откручиваем защитный щиток маховика. Там три болтика. Не знаю почему, но у меня они были разными. Два открутились головкой на 10 а третий восьмёркой. Так и не понял.))) Может кто подскажет, почему так?

Затем отсоедините тягу переключения передач, ослабив один болт. Рекомендуется предварительно пометить положение тяги, чтобы потом было проще настроить скорости. Я воспользовался этим советом, но при последующей настройке, почему-то он не сработал. Это такая дополнительная информация)))

Теперь ослабьте один болт крепления КПП, который находится под стартером (он уже снят), но не до конца.

И ещё один болт находится в районе правого привода. Его при разборке мы не заметили и долго пытались понять почему коробка не выходит. Это болт тоже сорвите но не откручивайте до конца. Для этого потребовался хороший удлинитель и надёжная головка.

Сейчас необходимо взять домкрат и установить его под двигатель. Когда начнём откручивать подушки, мотор останется лишь на одной и может упасть, порвав шланги отопления. Между домкратом и двигателем положите небольшую досочку, чтобы не повредить картер. Устанавливать его надо ближе к КПП. Под коробку тоже лучше положить брусок, на всякий случай.

Когда двигатель надёжно зафиксирован, снимаем подушки.

Сначала уберём заднюю опору. Можно просто открутить её от кузова. Она держится на двух шпильках, но этот способ подойдёт если вы уверены что гайки легко открутятся и не сломаются. Мы экспериментировать не стали поступили так: На самой подушки есть болт, он смотрит в сторону салона. Его необходимо ослабить и немного открутить. Затем отсоединить кронштейн подушки от КПП и отвести его максимально в сторону. Может это неверный способ, но так шпильки остались целыми, а мы довольными)))

Теперь откручиваем левую подушку коробки. Там две гайки, одна вверху, а вторая снизу. Крепление похоже на шпильку с резьбой, с двух сторон. К сожалению не сфотографировал.

Теперь вдвоём нужно отодвинуть коробку от двигателя и опустить на отогнутый рычаг. Делайте это аккуратно, не повредив патрубки и проводку. Коробка тяжёлая, около 30 кг если не ошибаюсь. Нам хватило))).

Когда КПП будете отодвигать, убедитесь что её направляющие не выпали. Они находятся в нижних отверстиях крепления КПП. Выглядят как трубочки.

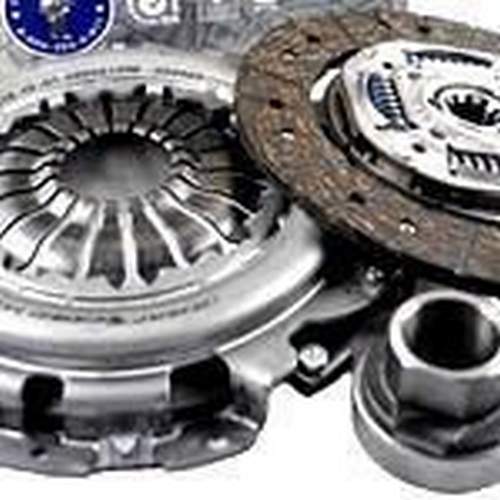

Коробка отодвинется примерно на 10 – 15 см. Этого достаточно, чтобы заменить корзину и диск сцепления, а также подшипник и вилку.

Как поставить вилку сцепления не снимая коробки

Когда мы отодвинули коробку, то увидели что три лепестка корзины провалились внутрь. Сразу стало ясно, что её под замену.

Приступим к снятию корзины. Она прикручена к маховику шестью болтами на 8. У нас они открутились с большим усилием. Пришлось применить рычаг. Перед откручиванием зафиксируйте маховик от проворачивания. Для этого понадобится отвёртка или что-то подобное.

Открутив корзину и достав диск приняли решение менять и то и другое.

Замена элемента

Замена ВС в автомобиле ВАЗ 2107 может происходить несколькими способами. В первом случае необходимо снимать коробку передач, что является достаточно трудоемким процессом, который не может быть под силу любому водителю. Во втором случае поменять элемент можно без снятия КПП. Отечественные автомобилисты настолько часто сталкивались с этой поломкой, что нашли более простой выход из этой ситуации.

Поэтому сегодня вы узнаете, как производится замена вилки сцепления без снятия коробки. Но как при этом определить, действительно ли ВС вышла из строя?

Как определить неисправность ВС?

Это сделать очень просто

Нужно всего лишь обращать внимание на все нюансы, которые происходят во время движения автомобиля. В частности, об этом свидетельствует неудовлетворительная работа сцепления. Зачастую даже после его регулировки неисправности появляются вновь через 1-2 дня

Зачастую даже после его регулировки неисправности появляются вновь через 1-2 дня.

Вилка сцепления газель, волга, патриот

Как поставить вилку сцепления не снимая коробки
вилки сцепления волга-газель и патриот Почти всегда водители данных транспортных средств делают одну ошибку. Купив комплект сцепления, считают, что задача уже решена, и забывают о запчастях второго плана, которые надо поменять совместно. Больше всего это касается газелистов. Скажем прямо, если речь идет о фургоне, маршрутке или скорой помощи, вилка сцепления газель находится в «адском режиме эксплуатации», как, впрочем, и весь комплект сцепления. Режим движения старт-стоп и постоянно выжатое сцепление на перекрестках, приводит к тому, что иногда старая вилка сцепления выглядит как коромысло или бумеранг. Даже если она не разваливается, то выгибается точно. Усталость металла от переменных нагрузок еще никто не отменял. Поэтому, вилка сцепления газель, меняется при замене сцепления почти в 100% случаев. На Волгах таких проблем почти не существует, если не было поставлено какое-то супержесткое сцепление. Еще хочу напомнить, что вилка сцепления газель с змз 405 и вилка для Волги с змз 406, это одно и тоже лицо.

А вот у уазоводов есть другая проблема. Это качество заводских частей, которые называются «доделай сам». Если вилка сцепления газель идет покрытая порошковой краской, то вилка для патриота идет из «голой» стали. С чем это связано, я объяснить не могу, наверное, вся краска ушла на «качественную» покраску кузовов. Поэтому, все просто, или покрасить вилку какой ни будь краской «по ржавчине», или отдать «в порошок».

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
