Затяжка болтов головки блока цилиндров динамометрическим ключом

Содержание

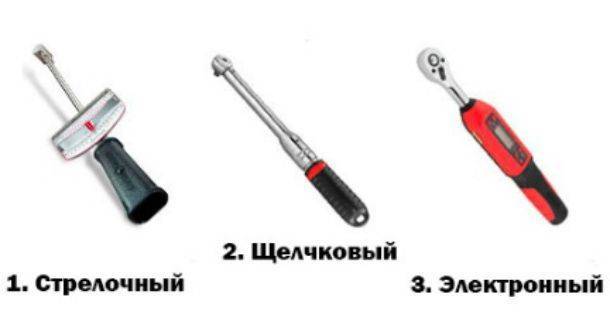

Динамометрический ключ и его виды

Он нужен для затяжки болтов ГБЦ. В 2020 году устройства делятся на три основных типа.

Щелчковый ключ

Достаточно популярная разновидность устройства, получившая широкое распространение благодаря умеренной стоимости и простоте эксплуатации.

Принцип действия основан на установке требуемого момента на основной и вспомогательной шкале. При достижении установленного усилия срабатывает трещотка и ключ, с характерным звуком проскальзывает.

Стрелочный ключ

Самая первая и простая разновидность, сохранившаяся со времен СССР во многих мастерских. Принцип действия основан на сопротивлении торсиона при повышении крутящего момента.

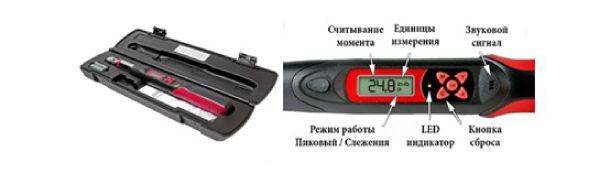

Цифровой ключ

Цифровые устройства отличаются увеличенной точностью замера, что позволяет использовать их на передовых ДВС, требующих тщательной калибровки.

Подобные ключи в 2020 году еще редкость и встречаются преимущественно в мастерских, что обусловлено их дороговизной.

Иные приспособления

При отсутствии специального инструмента можно воспользоваться подручными материалами по типу длинного рычага и обычного кантора. Суть заключается в расчете стандартной формулы.

Для примера, чтобы получить момент затягивания 10 Нм, следует использовать рычаг длинной 1 метр и приложить к его концу усилие 1 кг.

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

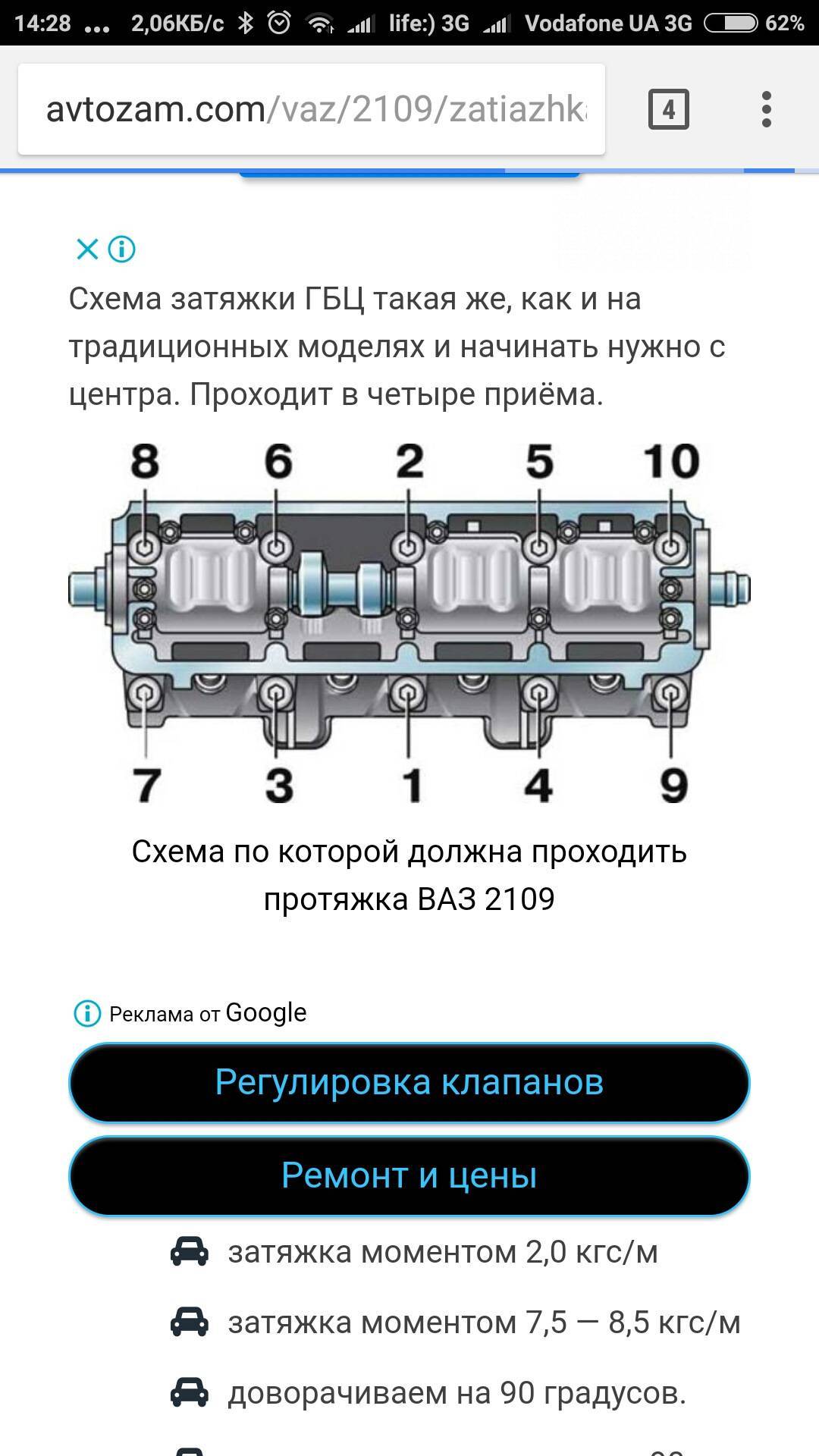

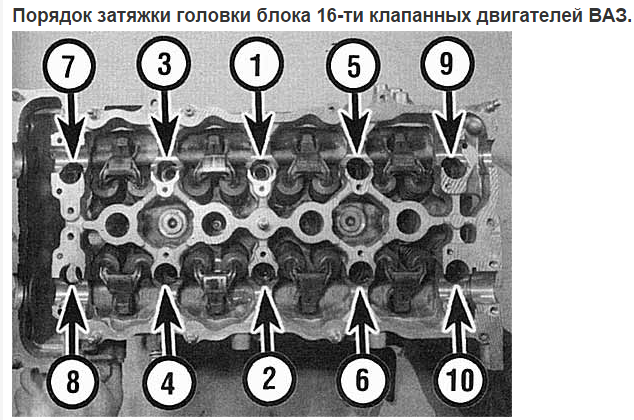

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя автомобиля.

Контрольная, повторная обтяжка ГБЦ

Контрольная протяжка производится после обкатки силового агрегата, регламентная проверка выполняется через 1000 часов работы дизеля. Для проведения работ потребуется снять верхний защитный кожух газораспределительного механизма и демонтировать валик с коромыслами. Проверка затяжки проводится по схеме, имеющейся в инструкции по эксплуатации. Для тестирования используется динамометрический ключ, прилагаемый момент составляет 190-210 Н/м.

После проведения протяжки требуется установить на штатные места снятые детали головки цилиндров, а затем проверить корректность установки зазора между бойком коромысла и торцом стержня клапана. Для атмосферных силовых агрегатов зазор для впускных и выпускных клапанов составляет 0,20-0,35 мм (на прогретом агрегате). При настройке холодного дизеля рекомендуется установить расстояние в пределах 0,20-0,25 мм. Моторы МТЗ, оборудованные компрессором, отличаются величиной зазоров (0,25 мм для впускного тракта и 0,45 мм для выпускного).

Регулировка клапанного механизма выполняется вращением винта (после отворачивания контрящей гайки) начиная с первого цилиндра (от шкива). Для корректной установки зазора поршень выставляется в положение верхней крайней точки (определяется по моменту перекрытия клапанов). После установки параметров в первом цилиндре требуется поочередно отрегулировать зазоры в оставшихся клапанах.

Как устроен динамометрический ключ для автомобиля?

Существуют два конструктивных решения: ограничение крутящего момента, и визуальный контроль процесса. Рассмотрим каждое из них детально.

Так называемая трещотка

Внешне мало чем отличается от обычного рычага с трещоткой под торцовые головки. Собственно, это она и есть. Просто храповой механизм с регулируемой силой срабатывания, превратил обычную рукоятку в динамометрический ключ. Секрет именно в конструкции храповика. Он позволяет шестерне прокручиваться в любую сторону.

По направлению возврата, когда вы отводите рукоять для следующего оборота головки, усилие минимально. А вот в рабочем направлении, где применяется усилие, зуб храповика соскакивает с шестерни при достижении заданного значения.

В рукоятке хвостовика, расположена вращающаяся насадка. Она регулирует натяжение пружины храпового механизма.

Как работает система?

При достижении выставленного значения момента, шестерня трещотки начинает проскакивать. Рукоять проворачивается с характерным звуком, а гайка не закручивается.

Динамометрический ключ с трещоткой является полуавтоматическим. Он дает возможность затягивать гайки, не опасаясь их перетянуть.

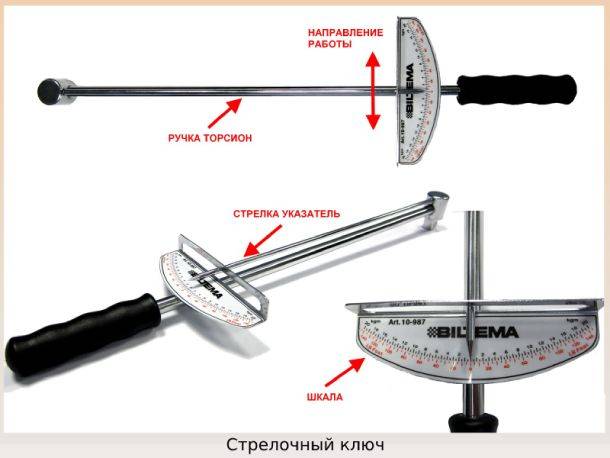

Измерительная шкала

Динамометрический ключ не имеет механизма ограничения крутящего момента, но к поворотному механизму подсоединен стрелочный либо цифровой динамометр. Когда к рукоятке прилагается усилие, стрелка отклоняется, и можно фиксировать значение приложенной силы.

Принцип работы достаточно прост: стрелка сохраняет неизменное положение относительно головки ключа, а рукоятка изгибается, как пружинный торсион. В результате шкала смещается по отношению к кончику стрелки пропорционально приложенному усилию.

Недостаток данной модели – нет автоматического ограничителя. Вы просто контролируете усилие, которое прилагается к рукоятке. Это позволяет произвести более точное измерение (в отличие от трещотки, которая работает дискретно), но есть вероятность механической ошибки при дозировании усилия.

Читать дальше: Ниссан ноте фото 2012

Самодельный динамометрический ключ на базе трещотки сделать сложно, технология требует наличия металлообрабатывающих станков и прецизионной калибровки. А вот инструмент с динамометром вполне по силам домашнему мастеру.

Как пользоваться динамометрическим ключом, видео инструкция

Выводы: • Чтобы пользоваться динамометрическим ключом, не обязательно высшее образование. Достаточно понимать величины, в которых измеряется крутящий момент. • Даже самой недорогой модели достаточно для выполнения большинства работ в условиях собственного гаража.

Всем привет! В последнее время совсем нет времени писать в блог, активно занимаюсь диагностикой бензиновых двигателей. После просмотра видеокурсов Пахомова и углубленного изучения материальной части автомобилей многие доселе неясности при ремонте систем впрыска автомобилей рассеялись и появилось желание применить знания на практике.

Не хочу показаться хвастливым, но результаты уже есть и для начала я думаю неплохие. Извините за это небольшое отступление от темы. Сегодня поговорим на тему динамометрического ключа. Что это такое и с чем его «едят».

Применение динамометрического ключа

Не для кого не секрет, что все болтовые соединения должны затягиваться с определенным моментом. В литературе его часто обозначают как ньютон умноженный на метр. Н*м. К примеру 10 Н*м означает, что болт или гайка затянуты с моментом 10 ньютон, приложенным к плечу длиною 1 метр.

Для чего нужно затягивать болтовые соединения с определенным моментом. Ну во первых для того, чтобы соединение было прочным и не произошло самопроизвольное отворачивание. Во вторых при чрезмерной затяжке происходит срыв витков резьбы.

Мне на почту недавно прислал письмо читатель и задал вопросы: «Как выбрать динамометрический ключ для автомобиля?» и «Как пользоваться динамометрическим ключом?». Отвечу на данные вопросы. Но для начала давайте познакомимся с типами динамометрических ключей.

На сегодняшний день известны три типа динамометрических ключей. Первый тип.

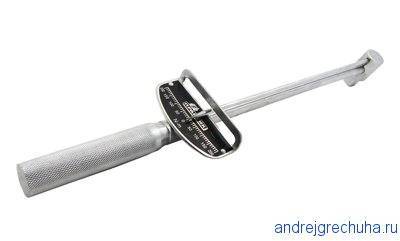

Ключ динамометрический стрелочный

Данный ключ имеет рукоятку со шкалой, квадрат 1/2 дюйма с трещоточным механизмом, стрелку. Шкала динамометрического ключа имеет разметку в Н*м или кгс*м в обе стороны. По центру шкалы стоит ноль и на него первоначально указывает стрелка динамометрического ключа. Ручка ключа имеет для удобства его удержания мелкую накатку. Работает данный ключ по очень простому принципу. При затягивании болтового соединения происходит изгиб металлической ручки(пружинящая сталь) и стрелка фиксирует этот изгиб относительно ноля шкалы. Все очень просто.

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Это интересно: Причины черных свечей зажигания: карбюратор, инжектор

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Момент затяжки болтов (усилие)

Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.

Таблица: моменты затяжки соединений в зависимости от диаметра резьбы

Номинальный диаметр резьбы	Размер «под ключ» головки, болта (гайки), мм	Шаг резьбы, мм	Классы прочности по ГОСТ 1759–70
Болт
5.8	6.8	8.8	10.9	12.9
Гайка
6	10	1	0,5	0,8	1,0	1,25	1,6
8	12 — 14	1,25	1,6	1,8	2,5	3,6	4,0
10	14 — 17	1,25	3,2	3,6	5,6	7,0	9,0
12	17 — 19	1,25	5,6	6,2	10,0	12,5	16,0
14	19 — 22	1.5	8,0	10,0	16,0	20,0	25,0
16	22 — 24	1,5	11,0	14,0	22,0	32,0	36,0
18	24 — 27	1,5	16,0	20,0	32,0	44,0	50,0
20	27 — 30	1,5	22,0	28,0	50,0	62,0	70,0
22	30 — 32	1,5	28,0	36,0	62,0	80,0	90,0
24	32 — 36	1,5	36,0	44,0	80,0	100,0	—

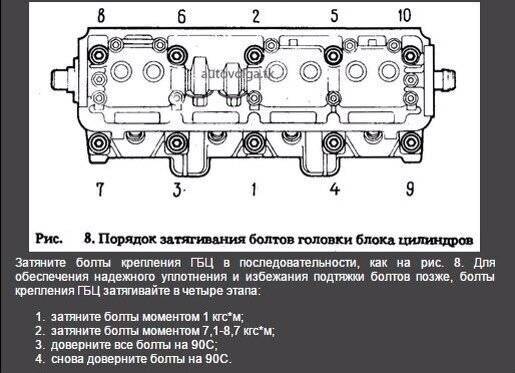

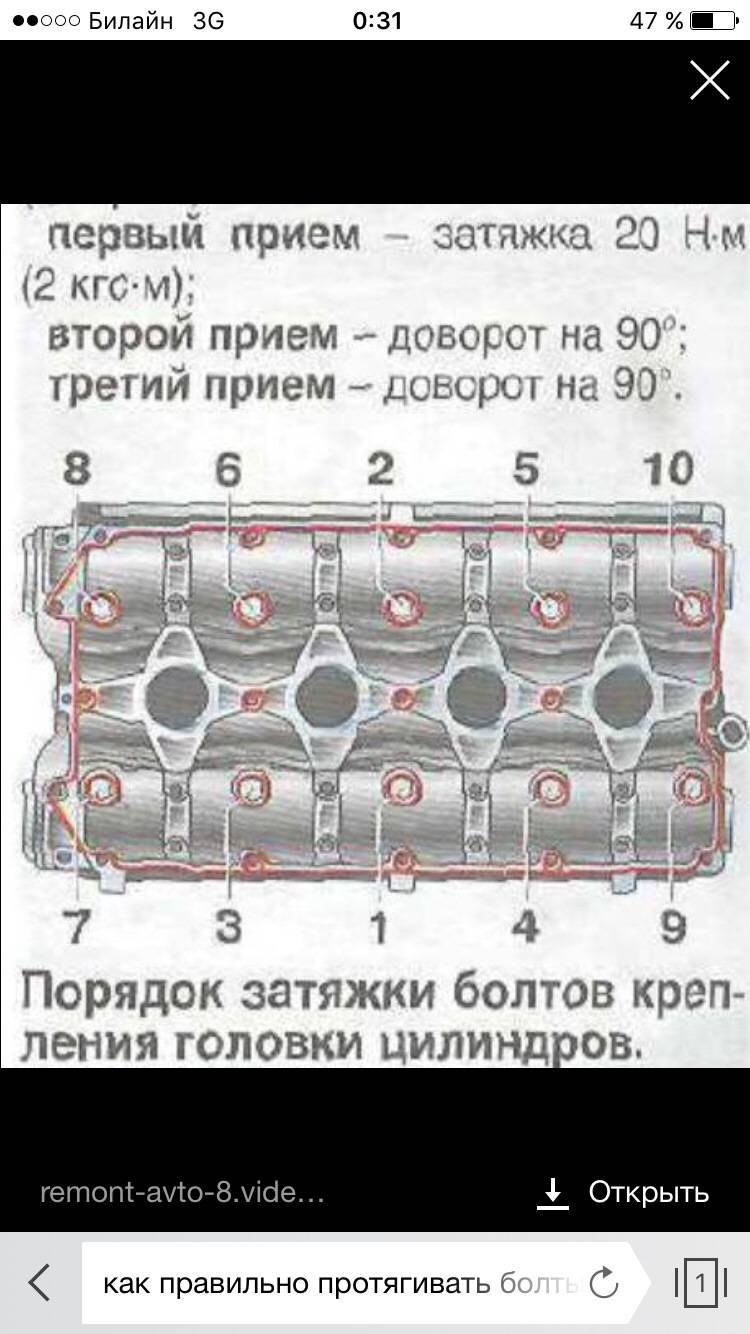

Правильный порядок затяжки

Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.

Важно помнить, что крепеж всегда выполняется в три — четыре подхода:

Первый подход – усилие 3-4 кгс.
Второй подход – усилие 7 кгс.
Третий подход – усилие 9 кгс.
Последний подход – усилие 11,5 – 12 кгс.

Некоторые нюансы

Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:

Общее состояние болтов – новые или б/у;
Наличие смазки на резьбовой части;
Состояние резьбы.

Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.

Ошибки при монтаже головки

Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.

При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.

В каких случаях нужна?

Цифрами отмечены элементы мотора, которые следует затянуть

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать. Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

TalisWoMan › Блог › Затяжка без использования динамометрического ключа

Способ затяжки без использования динамометрического ключа (почерпнуто с просторов инета, с небольшой моей редакторской правкой) Задалась вопросом: «Как затянуть без динамометрического ключа болтовое соединения необходимым моментом, если нет в хозяйстве ключа»? Это можно сделать, вчера опробовано лично. Понадобится: 1) ключ рожково-накидной или накидной двусторонний, в моем случае это была сгибающаяся отвёртка для бит с полостью в ручке, куда вставлялся метровый отрезок трубы;

2) пружинный кантер(весы) с пределом до 20 кг. Я взяла электронные, купленные на Али. Теперь вспоминаем школьные знания. Момент затяжки это определенное усилие, приложенное к рычагу длиною в 1 метр. К примеру нам нужно затянуть гайку с моментом 2 кгс*м. Для этого нам нужно измерить длину накидного ключа в метрах. К примеру, длина ключа составила 0,25 метра. Делим 1 на 0,25. Получаем цифру 4. Четыре умножаем на требуемое усилие затяжки(2 кгс*м) и получаем цифру 8 кг. Так как я филолог, а не математик, свои расчеты и прилагаемые усилия я упростила метровым отрезком трубы: девочке и считать легче, и крутить) Далее устанавливаем отвёртку/ключ на болт или гайку, на другой конец ключа цепляемся крючком пружинных весов и тянем за кольцо весов до достижения требуемых кг. Тем самым, простым способом без наличия динамометрического ключа затягивается болтовое соединение необходимым моментом. Да, выглядит непрофессионально, когда ты в отвертку вставила трубу, к концу трубы подцепила весы и тянешь, посматривая на циферблат (я бы даже сказала дурковато), но ценник минимум в 2500 р за динамометрический ключ оправдывает минуту позора В=).

На многих запчастях для велосипеда и не только часто указывается момент затяжки винтов/ болтов/ гаек и прочего, чтобы не навредить резьбе и не испортить запчасть. Статья будет полезна тем, кто хочет закручивать гайки по мануалу без траты средств на динамометрические ключи, ибо сто́ят они не бюджетно. В принципе, при наличии большого опыта кручения гаек и умении перевести в уме Ньютоно-метры в «усилие на руку», можно обходится без ключа, хотя понятно что погрешность будет в пару ньютоно-метров, но сейчас поговорим о том, как все-таки закручивать с наименьшей погрешностью. Итак речь идет о установке заднего переключателя. Гайка переключателя прикручивается к петуху велосипеда с усилием 10Нм. Делим на 10 и получаем 1 кг*м (килограмм силы на метр). Это означает, что максимальное рекомендуемое усилие при затягивании гайки должно быть равно силе, с которой действует груз весом в 1 кг, подвешенный к ключу длиной 1 метр, причем сила груза должна действовать перпендикулярно к ключу! Понятно, что искать метровый ключ, крайне неблагодарное занятие, но есть выход! Общая формула: М=0.1*F*L где L-длина плеча (в см), M-момент силы, F- сила воздействия (вес в кг) Т.е

нам нужен ключ на 10 (удобнее всего рожковый-накидной), весы (электронные или механические, не важно)

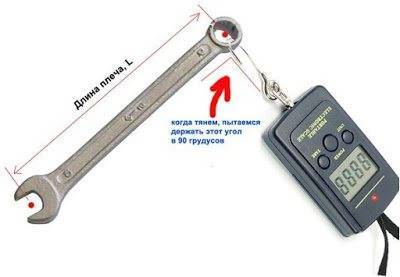

Итак: 1. Отмеряем линейкой длину ключа, согласно рисунка. 2. По формуле посчитали F (в нашем случае=вес в кг.) F=M/(0.1*L). Пример: у меня был ключ рожковый-накидной и длина его согласно рисунка получилась 12см. Подставив в формулу я получил: F=10/(0.1*12)=8,33 H , т.е. 8.3 кг. 3. Вешаем весы на сторону, где ключ у нас накидной (крючок весов не будет соскальзывать, вот почему такой ключ немного удобней чем рожковый с обеих сторон ) .Тянем за шнурок/ухо весов и смотрим на шкалу, чтобы не превысить наши xx кг, посчитанные ранее по формуле. P.S. Не забываем перед всеми этими манипуляциями, взвесить на весах 1 литровую пластиковую бутылку воды и убедиться, что весы показывают ровно 1 кг (с погрешностью +-30 грамм). Возможные погрешности: 1) тянуть идеально под углом 90 градусов, 2) точность измерения длины L 3) погрешность весов. И да, лучше чуть недокрутить, то есть чтобы погрешность была в меньшую сторону, ибо срыв резьбы на резьбовом соединении — неприятная штука (уже срывал в вилке, с тех пор закручиваю с весами
