Кабель AUX для магнитолы и разъем Аукс в автомобиле: особенности, выбор, преимущества и недостатки

Другие варианты подключения через Аукс

Порт 3,5 мм можно использовать не только для соединения магнитолы с гаджетом напрямую, но и для подключения блютуз-адаптеров либо переходников на USB. У каждого из вариантов есть свои особенности, поэтому надо разобраться во всех нюансах, чтобы купить подходящее устройство и правильно настроить его.

Аукс-блютуз

Для использования понадобится так называемый донгл — небольшой передатчик, по форме напоминающий флешку. Главная его особенность — подключение к устройству через штекер 3,5 мм. Не стоит покупать самые дешевые модели, обычно качество передачи сигнала у них низкое. Следует выбрать один из трех типов донглов:

1. Мобильные варианты. Работают от небольшой аккумуляторной батареи и требуют подзарядки. Зато в салоне не будет никаких проводов, только передатчик в магнитоле.
2. Автомобильные модели, которые питаются от прикуривателя. Не самый удобный вариант, так как посередине все время будут висеть провода.
3. Универсальные варианты. Они могут работать автономно, а при необходимости подключаться к прикуривателю и заряжаться.

Донгл AUX для автомагнитолы нужно правильно подключить, система не будет работать без настройки. Процесс прост и занимает около минуты:

1. Вставить устройство в разъем Аукс и включить его. Обычно есть индикатор, по которому легко определить, что адаптер работает.
2. На телефоне включить блютуз и нажать кнопку «Поиск». После обнаружения донгла подключиться к нему, поставить галочку на разрешение сопряжения, если это требуется.

Вариант удобен тем, что можно поднимать трубку по время движения и пользоваться громкой связью. Донгл работает как микрофон, а звук передается на штатную акустику автомобиля.

Важно!

Если нужно часто разговаривать по телефону, подойдет блютуз-передатчик с дополнительным микрофоном. Его можно установить на руль или стойку, чтобы качество звука было выше.

USB AUX

Это шнур, один конец которого — обычный выход под флешку, а второй подключается в AUX. Для автомагнитолы без USB порта USB AUX — это хорошее решение. Можно подключать накопители либо МР3-плееры, в которых есть такой выход.

При выборе нужно определить только длину провода, которая будет удобнее всего. Стоит помнить о том, что шнур подойдет и для использования на смартфонах. В этом случае можно быстро скачать документ или посмотреть нужную информацию на флешке, чтобы не занимать память на телефоне.

При подключении не нужно ничего настраивать. Необходимо просто запустить музыку на магнитоле и проверить, нормально ли переключаются треки. В дешевых изделиях часто качество звука низкое, настроить правильно AUX в этом случае не получится.

Как использовать вход внешнего сигнала AUX IN и CD IN.

У многих современных, да и не очень, звуковоспроизводящих устройств, вроде магнитол, музыкальных центров, CD/MP3-проигрывателей есть разъём подачи внешнего сигнала AUX IN. У древних кассетных магнитол он называется CD IN.

Зачем нужен этот разъём и как его можно использовать в практике начинающего радиолюбителя и быту обычного пользователя?

Стоит отметить, что область применения данного “чуда” довольно велика. Например, у Вас есть MP3-плеер и вы хотите послушать с него музыку, но не через наушники, а через мощные колонки. Для этого понадобится какой-нибудь музыкальный аппарат, например музыкальный центр или кассетный магнитофон. Главное, чтобы у него был разъём подключения внешнего сигнала AUX IN или CD IN.

Подключение устройств к разъёму AUX IN

Для подключения необходим переходник 3,5 мм джейк (штекер обычных наушников) и пара штекеров типа “тюльпан”, четырёхжильный акустический провод с внешней медной оплёткой. Можно использовать штекер и провод от неисправных наушников, главное, чтобы провод был исправен. Для этого необходимо “прозвонить” провод мультиметром.

У штекера контактная часть ближе всего прилегающая к пластмассовому основанию – общий провод. Если снять изоляцию с кончиков проводов, то мы увидим, что общий провод в обоих жилах провода имеет один и тот же цвет. Проводники правого и левого каналов имеют разный цвет (красный и зелёный), их необходимо припаять непосредственно к среднему выводу разъёма “тюльпан”. В итоге должно получиться так, что контакт общего провода штекера будет подключен к металлическим основаниям разъёмов “тюльпан”, а два оставшихся контакта 3,5 мм джейка – к соответствующим центральным выводам разъёмов “тюльпан”.

Должен получиться вот такой переходник.

Если самому паять лень, можно приобрести готовый переходник, как на фотке. Но подключать такой переходник к миниатюрным МР3 – плеерам не всегда удобно.

У всех музыкальных центров есть разъём AUX IN на задней, реже передней панели.

Это разъём для подачи внешнего звукового сигнала. К нему можно подключить через переходник любое устройство, например медиаплеер iPod Touch.

После подключения плеера через переходник необходимо включить режим AUX IN у прибора, через которое мы хотим послушать музыку. У цифровых приборов это, как правило, делается через меню, а у древних, например кассетных магнитол, необходимо выбрать режим с помощью переключателя (режим CD IN).

Перед тем как включать воспроизведение музыки с плеера следует уменьшить громкость на музыкальном центре или на том устройстве, которое используете. Это простое правило поможет в случае, если входной сигнал достаточно мощный и усилитель устройства не будет “орать” на полную катушку.

Таким образом, можно подключать любые устройства — MP3 плееры, ноутбуки и нетбуки, DVD – проигрыватели, кассетные плееры, телевизоры… к любым устройствам, в составе которых есть усилитель звуковой частоты – музыкальным центрам, переносным кассетным и CD/MP3 — проигрывателям, кассетным автомагнитолам (у многих есть разъём AUX IN).

Также связка МР3 плеер – переносная кассетная магнитола придаст новую жизнь кассетной магнитоле, ими редко пользуются в эпоху цифровой музыки.

Поскольку сайт ориентирован на начинающих радиолюбителей, поэтому много пояснений и фотографий. Знай и применяй!

Нравится

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

• провод длиной 40-50 см. — 3 шт.
• разъём AUX с гнездом.

Алгоритм установки:

1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
2. Противоположные концы выводятся наружу.
3. Гнездо AUX с тремя контактами крепится к проводам.
4. На приборной панели или автомагнитола подготавливается место для разъёма.
5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

• невысокая стоимость;
• лёгкость и безопасность использования;
• эргономичность.

Широкий спектр назначений bluetooth переходника:

• передача звука;
• подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
• организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки»

В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

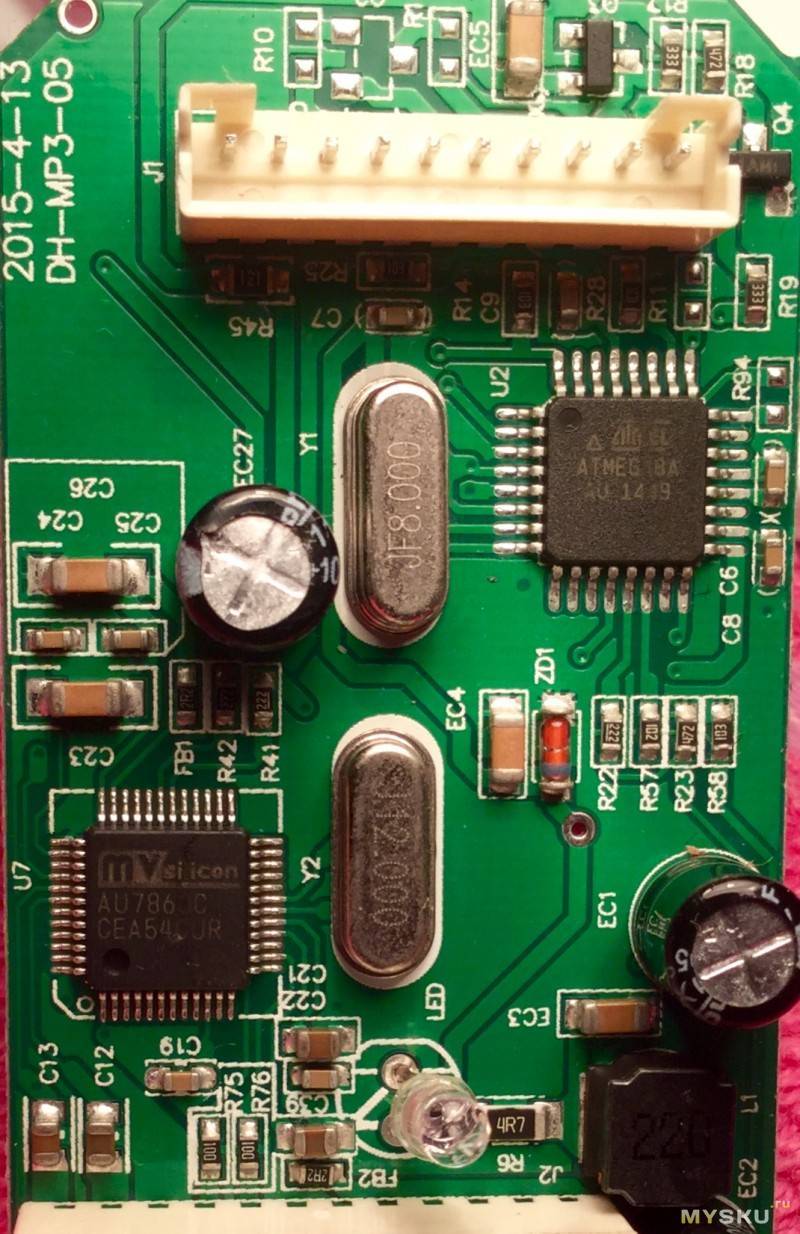

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Проблемы, и как их решить

После впаивания или на штатной магнитоле у владельцев авто возникают проблемы с передачей звука.

При этом отмечают, что громкость тихая, или проигрыватель совсем не работает.

Играет тихо

Если звук через Аукс в устройство поступает слабо, то это может быть связано с повреждением провода. Чтобы устранить проблему, необходимо проверить кабель подключения. Для этого используют мультиметр.

Если прибор не показывает проблем, то стоит увеличить громкость на подключенном устройстве.

Не работает

Владельцы авто отмечают, что проигрыватель не издает звука. Если не работает AUX, то это может быть связано с тем, что в магнитоле выключен разъем. Иначе провод был бы подключен к Аукс OUT.

Чтобы решить эти проблемы, следует зайти в меню устройства и проверить, разблокирован вход или нет. Иногда проблема возникает в гнезде — для этого потребуется извлечь магнитолу и проверить соединение контактов.

Какой бы универсальной ни была автомагнитола, многим владельцам всегда хочется чего-нибудь большего. Есть и радио, и проигрыватель дисков, даже флешку подключить уже не проблема. Но вот уже появляется необходимость подключить смартфон или планшет, чтобы слушать музыку напрямую, например, из ВКонтакте. Да, можно потратиться, и купить более совершенное ГУ, к которому мобильная техника подключается через Wi-Fi или Bluetooth, но это дорого. Можно прикупить недорогой трансмиттер или адаптер для беспроводного подсоединения, но рискуем потерять качество звучания. А ведь существует простой способ подключения с помощью соединительного шнура. Минимум переделок, копеечная цена вопроса и возможности имеющейся магнитолы существенно возрастают. Кстати, сделать AUX-вход можно даже в стареньком «Урал-авто». Для мастера, разбирающемуся в электронике, это не будет проблемой.

воскресенье, 4 мая 2014 г.

Как подключить USB через AUX

Система AUX принимает поток информации который посылает, допустим, плеер. Система USB посылает запрос на считывание и принимает информацию уже с карты памяти. И потому если его между собой спаять, то оно чисто технически не сможет работать. Я лично однажды имел счастье подержать в руках подобный переходник и проверить на парочке магнитол, которые имелись у меня в наличии. Так вот с уверенностью заявляю, что был убежден в своих догадках. А иначе зачем тогда делать магнитолы с USB переходники продавай, да и нормально!

Конечно, можно спорить с моими убеждениями и это нормально. Может кто-то купил волшебный переходник и у него все заработало, но я таких не встречал, если честно.

Можно сказать что все возможно, если отстрониться от банального примера и сказать что можно вопрос решить так:

. Просто впаять в магнитолу AUX или USB, тут уже от желания заказчика зависит. ) И я такого мастера кок-то встречал и это действительно возможно, только не каждый решиться паять свою магнитолу, особенно если у него какой-нибудь Pionee 88rs

Ну и конечно можно спорить, если у кого-то AUX немного другого стандарта:

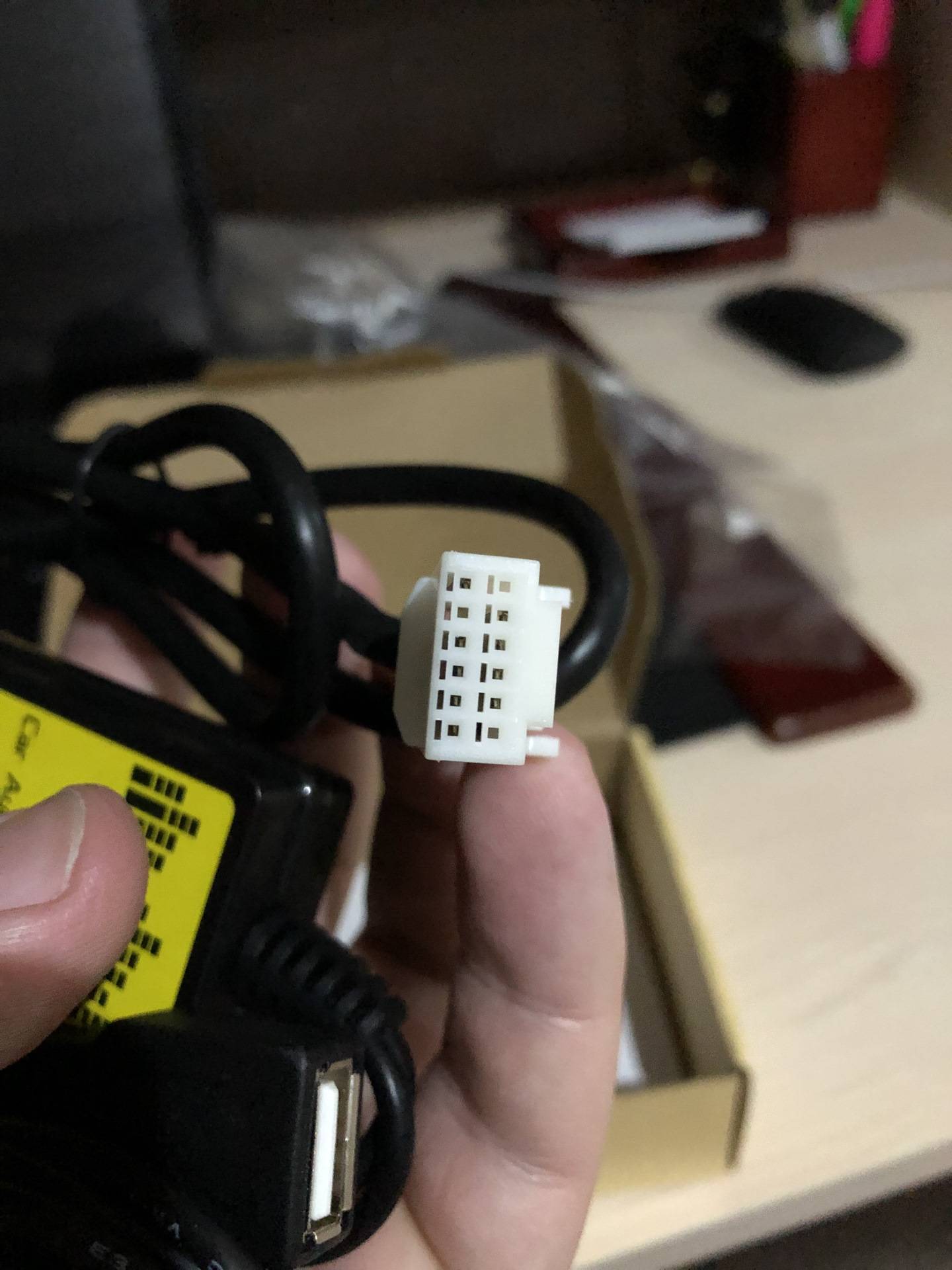

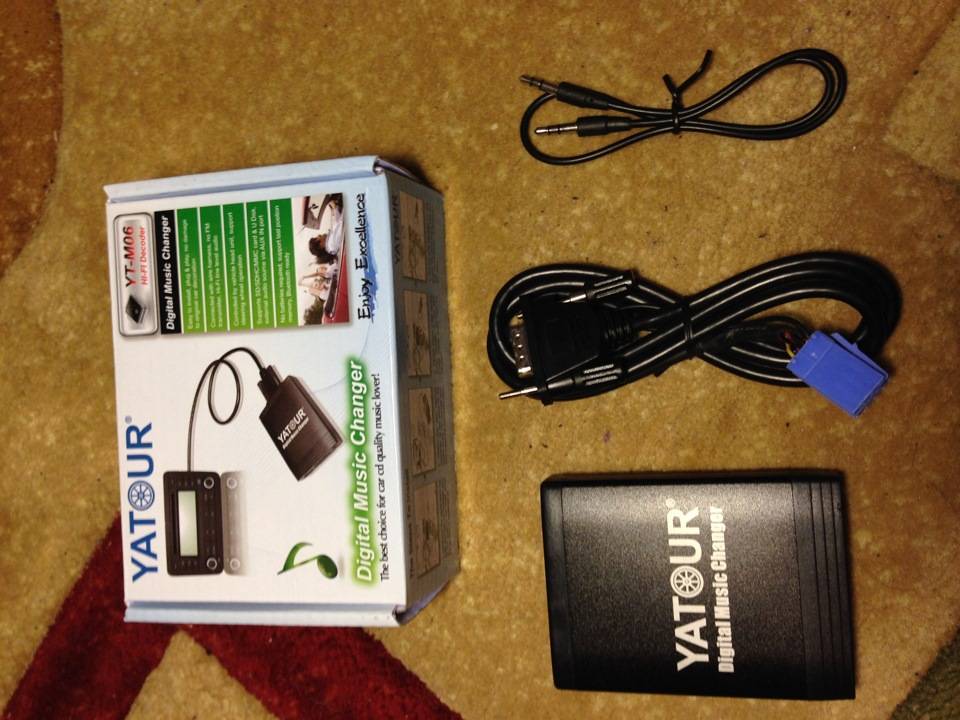

Либо, если переходник под штатную магнитолу(магнитолу, которая установлена в машине с завода). Когда в таких магнитолах нет USB, то тогда покупают переходники AUX, как правило. Но идут совсем другого стандарта и цена у них 80-120$.

Надеюсь, получилось тему раскрыть и успокоить души тех, кто еще мечтал такой прибор приобрести;) Всем хорошего настроения и приятного дня!

Если ещё совсем недавно верхом совершенства считались магнитолы, читающие CD-диски, то сейчас они уже морально устарели. И как правило, производители штатных автомобильных аудиоустановок просто не успевают реагировать на все новшества, одно из которых — симбиоз магнитолы и мобильного телефона. Как же соединить мобильное устройство с магнитолой в автомобиле? Чтобы послушать в машине музыку, можно воспользоваться любым из перечисленных ниже способов, например, подключить телефон через USB.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

• провода, экранированные 40 см, сечением 0.5 см;
• термоусадочные трубки;
• штекер 3.5 мм;
• средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

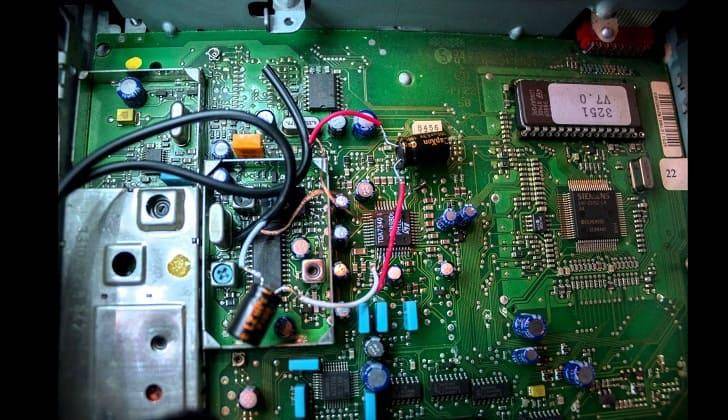

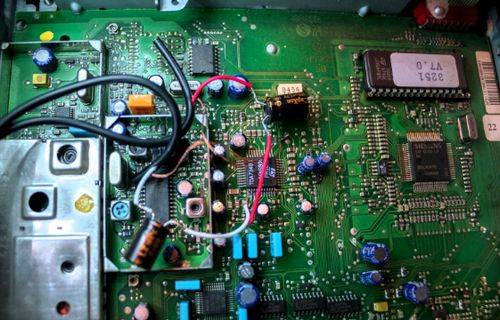

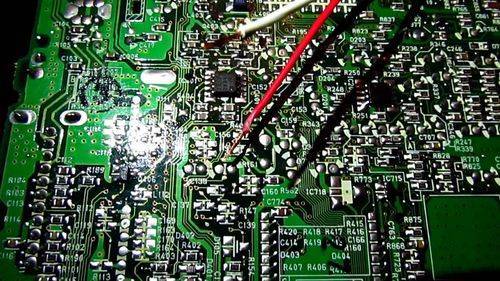

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Как сделать AUX

Если на проигрывателе в машине нет линейного входа, то полезно знать, как вывести музыку с девайсов. Для этого потребуется сделать штекер в магнитоле своими руками. Владельцы авто начинают думать, как сделать AUX-вход, если его нет, и начинают закупать необходимые инструменты. Для начала потребуется приобрести провод и штекер. Их необязательно покупать в магазине, т.к. разъем можно снять со старых наушников. Чтобы после подключения не было проблем, провод нужно взять без повреждений.

Разъем jack в наушниках делится на 3 части. При этом самый большой цветной проводок у основания относится к общему звуку. Чтобы припаять части потребуется использовать паяльник. Дополнительно необходимо взять припой и мультиметр.

На магнитоле CD

Проигрыватель для дисков оснащен AUX-входом. Некоторые производители не выводят его на приборную панель и не знают, как слушать музыку с МП3 плеера. Поэтому владелец авто должен сделать это самостоятельно. Чтобы впаять Аукс в проигрыватель, потребуется запастись такими инструментами и расходными материалами, как:

Чтобы сделать AUX в магнитоле, потребуется снять декоративные пластины — для этого можно воспользоваться ножом и аккуратно поддеть их. После берут среднюю крестовую отвертку и выкручивают 2 самореза, держащие решетку. Когда это выполнено, сетка отойдет, и ее легко можно снять. Процедура помогает открыть доступ к магнитоле с приводом CD; сделать AUX-вход можно при помощи штатных ключей. Это необходимо для извлечения проигрывателя из ниши.

Вместо этого выхода будет располагаться Аукс-вход. После нахождения разъема в него следует подключить USB-провод и перемычку от HDD-накопителя. Затем необходимо замкнуть контакты. Чтобы поставить перемычку правильно, потребуется разделить верхнюю часть на четные контакты, а нижнюю — на нечетные. Для создания Аукс-входа следует перемкнуть 11 и 13 нижние контакты, если считать с левой стороны.

Конструкция порта aux и штекера соединительного кабеля

Через линейный вход aux (название порта стало сокращением от английского радиотехнического термина Auxilary, переводится как «вторичный») к автомобильной магнитоле можно подключить любые электронные музыкальные, коммуникационные устройства, оборудованные выходом под наушники. К ним относятся ноутбуки, мобильные телефоны, mp3 плееры, телефоны, айпады, смартфоны, планшеты.

После подключения вы сможете через автомобильные динамики прослушивать музыку, аудиокниги, голосовые записи диктофона, радиоканалы из Интернета, любую звуковую информацию. Слушать музыку, аудиокниги через автомобильные динамики удобнее, так как сигнал с мобильного гаджета, после прохождения через усилитель автомагнитолы, звучит гораздо громче.

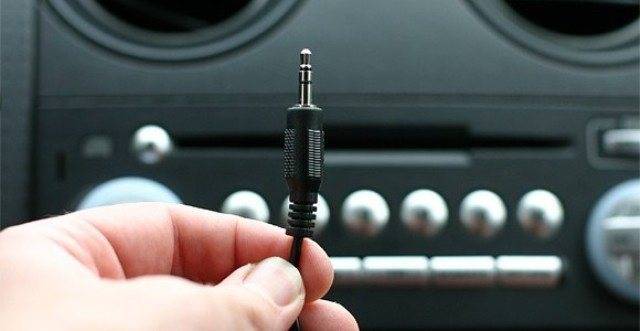

Внешне штекер («джек»») входа aux выглядит как фигурный металлический стержень, вмонтированный в резиновое или пластмассовое основание.

Различают моно и стерео-входы, которые легко распознать по количеству круговых полосок (разделителей контактов). На металле джека для стерео-входа вы увидите две раздельных контакта, в остальном штекеры идентичны. Два контакта необходимы для передачи сигнала на левый и правый динамик или наушник, создающие стереофонический эффект.

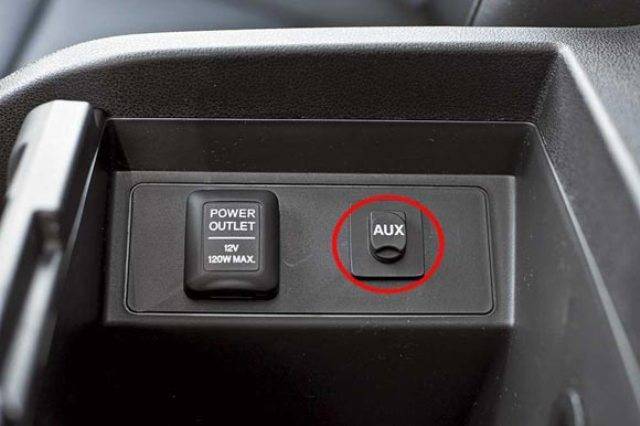

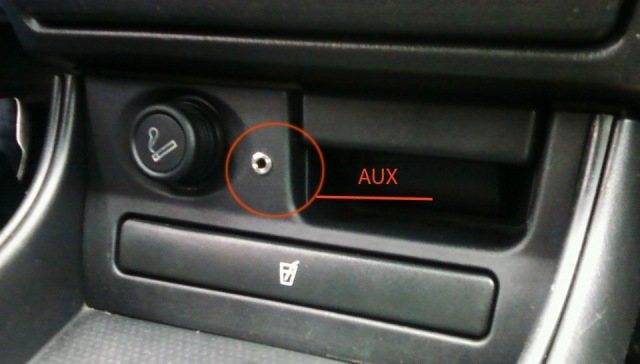

В автомобильной аудиосистеме гнездо входа выглядит как круглое отверстие, обрамленное металлической окантовкой. Оно может находиться на теле автомагнитолы или в специальной нише для разъемов (обычно – рядом с прикуривателем).

В дорогих импортных авто гнездо входа aux может закрываться крышкой, предохраняющей контакты от попадания пыли и влаги.

Для магнитол без входа aux соединение с мобильными гаджетами можно изготовить и подключить самостоятельно.

Как сделать кабель для магнитолы из наушников своими руками?

Проще всего сделать шнур для канала АУКС из негодных наушников. Очевидно, что непосредственно кабель должен быть исправен. Чтобы убедиться в его пригодности, нужно проконтролировать мультиметром целостность всех жил кабеля и отсутствие короткого замыкания между ними.

В магазине радиотоваров необходимо приобрести разборный стерео штекер 3,5мм. Для работы потребуются:

• паяльник мощностью до 40 Вт;
• припой;
• канифоль;
• пинцет;
• бокорезы;
• изолента и термоусадочная трубка.

Перед сборкой не забудьте надеть корпус штекера на кабель. К боковым контактам разъема следует припаять по одной жиле левого и правого каналов, как указано на фото, а к его общему контакту необходимо присоединить вторые проводники обоих каналов. После сборки кабеля его необходимо проверить мультиметром, как указано выше.

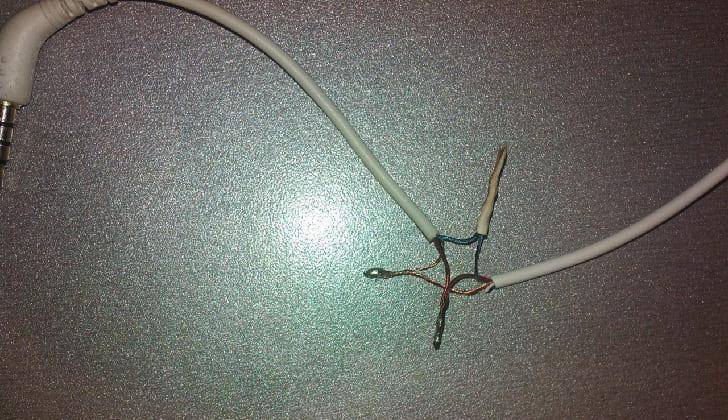

При отсутствии необходимого разъема можно соединить между собой два кабеля от наушников. При этом надежный контакт гарантирует пайка. Чтобы уменьшить диаметр скрутки и повысить надежность изоляции, жилы кабеля делают разной длины, обеспечивая тем самым соединения со смещением. Места пайки изолируют с помощью термоусадочной трубки или изоленты. Не следует делать шнур излишне длинным, так как это может привести к ухудшению качества звучания. Обязательна проверка мультиметром готового изделия.

AUX вход своими руками

AUX – это кабель, с каждой стороны которого подсоединено по одному штекеру mini jack (диаметр — 3,5 мм). При желании даже начинающий радиолюбитель, сумеет самостоятельно сделать себе такого рода приспособление.

Если в аудиосистеме нет линейного входа, то необходимо знать, как можно подключить девайс для прослушивания музыки. Для этого нужно соорудить штекер в аудиосистеме своими руками. Заинтересованные люди начинают этот процесс с закупки необходимых деталей. Для начала нужно иметь в наличии штекер и кабель. Их нужно покупать в специальном магазине для радиолюбителей, а штекер снять со старых наушников. Во избежание проблем эксплуатации в будущем провод должен быть без повреждений. Разъем имеет 3 проводка, самый большой цветной провод отвечает за общий звук. Для того что бы провести эту процедуру используют паяльник, в таком случае нужен дополнительно мультиметр и припой.

После соединения всех необходимых деталей обязательно нужно все заизолировать и провести тестовое включение. После проверки закрепить кабель удобным образом и наслаждаться прослушиванием музыки.

Но если желания мастерить нет, можно купить готовое в магазине или заказать в интернете.

Таким образом, стоит сказать, что провод аукс это не просто очередной ненужный проводок из тысячи других ненужных проводков которыми часто завалены наши ящички с хламом. Это очень удобное приспособление, которое позволяет расширить возможности используемой техники. С кабелем аукс не придется слушать скучное радио в машине когда вы путешествуете. На празднике, когда организатор забыл флеш-носитель, не будет грустно без музыкального сопровождения. И не нужно с утра будить домочадцев звуками из телевизора – просто подключив наушники через разъем аукс.

Почему через АУКС звук в машине играет тихо?

Главная проблема, с которой сталкиваются автовладельцы, пытающиеся слушать музыку в машине через AUX – она играет тихо, иногда с явным ухудшением качества звука. Дело в том, что данный порт не обрабатывает сигнал, а только лишь передает его на усилитель, роль которого выполняет автомагнитола. Громкость звучания напрямую зависит от силы динамиков на телефоне (на носителе).

Другими словами, как бы вы не выкручивали регулятор громкости на магнитофоне, если у вас слабый динамик на смартфоне, дискотека не удастся.

И еще, некоторые магнитолы оснащены двумя входами для мини джека, подписанные, соответственно: «In» и «Out». Последний не предназначен для приема сигнала, его используют для подключения наушников. Например, если хотят слушать музыку, которая играет по радио или с флешки. Мини джек, подключенный к данному порту, по умолчанию, звучит тихо. А первый, как раз, сигналы и принимает, и передает, а потому, играет нормально.

Если у вас тихо играет музыка через АУКС в машине, попробуйте следующие методы:

1. Убедитесь, что не используете порт для наушников;
2. Поменяйте шнур, вполне возможно, проблема в нем;
3. Скачайте на смартфон любую утилиту, позволяющую усиливать уровень звука и запускайте воспроизведение с ее помощью;
4. Поковыряйтесь в настройках автомагнитолы. В некоторых современных аппаратах есть опция по усилению звука при подключении через АУКС. В этом случае, система обязательно уточнит, уверены ли вы, что хотите слушать музыку на высоком уровне. Выберите «да» и наслаждайтесь любимыми треками «на всю катушку».

Как связать устройства посредством USB

Одним из самых распространённых вариантов считается подключение с использованием USB-разъёма. Его наличие предоставляет доступ к информации, размещённой на стандартной компьютерной флеш-карте.

Но USB-разъём может также использоваться и для подключения смартфона с помощью специального кабеля. На одном его конце имеется разъём, который позволяет подключиться к телефону, тогда как на другом располагается USB-штекер. Интеграция мобильных устройств с простыми магнитолами невозможна, а потому последние используются при этом только в качестве обыкновенной флешки.

Чтобы воспроизводить музыку, достаточно выполнить подключение кабеля к разъёму смартфона и входу магнитолы. Затем нужно в настройках гаджета выбрать пункт «USB-подключение» и произвести активацию режима «Передача данных». Это позволит магнитоле производить считывание всех файлов, содержащих музыку. Теперь можно слушать любимые песни без проблем. Управление режимами прослушивания в этом случае осуществляется с магнитолы.

На более дорогих магнитолах возможна интеграция с гаджетом, что предоставляет возможность управления музыкальными режимами с любого из участников тандема. Кроме того, может быть произведён запуск приложений, установленных на смартфоне, например, какого-то особенного проигрывателя. Но в этом случае автомагнитола выступает в роли обыкновенного усилителя.

Видео: как подружить USB, AUX и штатную магнитолу

Описанный выше способ подключения достаточно удобен. Кроме того, что появляется возможность управлять файлами, используя магнитолу, ещё и происходит подзарядка смартфона.

К недостаткам такого варианта можно отнести наличие кабеля, который должен быть протянут от магнитолы до смартфона. А если соединительный шнур короткий, то до специальной подставки телефон не дотянется, поэтому он будет постоянно падать.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Руководство по изготовлению

С тем, что такое AUX, мы разобрались, теперь перейдем к вопросу изготовления устройства. Чтобы сделать AUX в штатную магнитолу, вам потребуется выполнить определенные действия, заранее подготовив все необходимые материалы. В принципе, процедура подключения данного выхода не особо сложная, но чтобы правильно осуществить все действия, необходимо соблюдать определенные нюансы, о которых вы узнаете далее. Если у вас есть сомнения касательно того, что вы все сделаете правильно, рекомендуем обратиться за помощью к специалисту-электрику.

Основные рекомендации, а также приблизительная схема подключения проводов к плате магнитолы приведены на видео от канала SRV ниже.

Инструменты и материалы

Итак, если вы хотите, чтобы у вас всегда была возможность подключить МП3-плеер по кабелю через автомагнитолу, вам потребуется оборудовать соответствующий вход. Чтобы правильно выполнить все действия, заранее подготовьте необходимый штекер для входа, а также кабель

В принципе, это все можно взять от старых наушников, очень важно в данном случае то, чтобы их кабель для входа был целым. Удостовериться в том, что кабель для входа целый, можно путем его «прозвона», для этого используется мультиметр

Что касается штекера для входа, то здесь необходимо учитывать определенные моменты. К примеру, обычный стандартный штекер от любых аудио-наушников условно разделяется на несколько частей. Наиболее по габаритам широкая часть штекера, расположенная у пластикового основания, относится к общему кабелю. Этот кабель окрашен в общий цвет, а зеленым и красным цветами отмечены проводники двух каналов — левого и правого. Это значит, что две части, которые остались, относятся именно к каналам воспроизведения.

В принципе, чтобы своими руками соорудить AUX-вход, нет ничего сложного. Вам потребуется только приготовить определенный набор устройств:

• сам штекер наушников с кабелем;
• паяльник с расходными материалами;
• мультиметр.

Штекер с кабелем

Паяльник

Мультиметр для прозвонки

AUX что это

Существует масса аудио разъемов в современных музыкальных системах. Особенность aux кабель в том, что он практически универсален и прост в использовании. Название AUX пошло от английского Auxilary. Это следует трактовать как «вторичный» или «дополнительный». В странах СНГ аукс называют линейным выходом.

В современном обществе невозможно представить себя без mp3 плееров, смартфонов и других устройств с возможностью воспроизведения аудио, благодаря этому есть возможность прослушивания музыкальных композиций. Среди владельцев автотранспорта очень много тех, кто хочет слушать за рулем своей машины качественные, хорошие композиции.

Какой носитель актуален на сегодняшний день? Диски? Вряд ли. Зачастую под рукой находиться смартфон, который есть у каждого человека. На сегодня это многофункциональное устройство просто в использовании и может заменить любой mp3-плеер. Тогда возникает вопрос, каким образом подключить устройство к автомагнитоле. Тут на помощь и приходит аукс кабель, он дает возможность присоединить mp3-плеер или же смартфон к магнитоле. В таком случае аудиосистема используется как усилитель.

Основным и самым главным плюсом провода AUX есть, то что штекер подходит для разъема стандартных и привычных наушников, которые есть в любом телефоне, магнитоле, телевизоре или плеере.

Главным минусом шнура AUX можно назвать различие между наушниками и стереосистемой автомобиля. В наушниках нет механического привода и они сами по себе не очень большого размера, в то же время даже самая примитивная стереосистема с усилителем и встроенные либо отдельные динамики.

В процессе использования AUX, ваш смартфон выполняет все самые сложные функции и при этом должен передать сигнал на главное устройство что этот сигнал усиливает. Современный телефон, а именно их разъем для наушников не рассчитаны на усилители, в следствии чего могут появляться посторонние шумы во время проигрывания мелодий.
