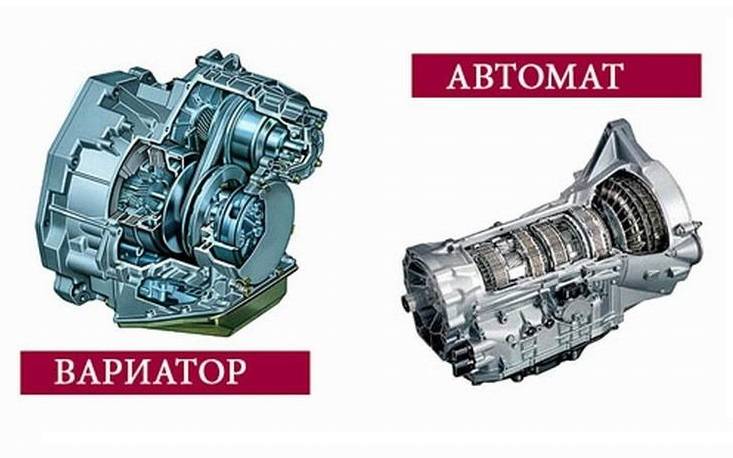

Различие коробки автомат и вариатор

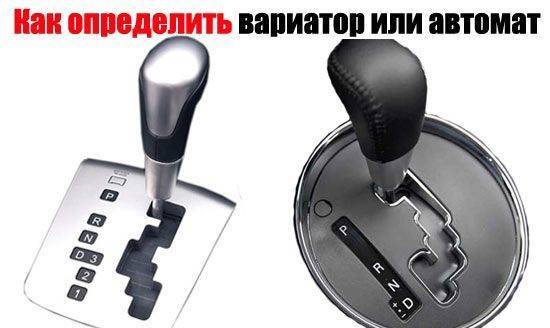

Определение типа АКПП: как отличить вариатор от автомата по рычагу и другим признакам

Как известно, сегодня автоматическая трансмиссия пользуется большой популярностью. На фоне активного спроса современный автопром предлагает широкий выбор коробок автомат. Другими словами, машина с АКПП может оснащаться «классическим» автоматом, вариатором или роботизированной коробкой передач.

При этом сами автопроизводители делают разные коробки похожими друг на друга, причем как в плане функциональности, так и в плане исполнения. С одной стороны, такое решение упрощает задачу и повышает эффективность взаимодействия водителя с агрегатом. Однако часто бывает сложно определить, какая именно коробка автомат стоит на том или ином автомобиле.

С учетом того, что каждый из указанных выше типов АКПП имеет как плюсы, так и минусы, многие потенциальные владельцы по понятным причинам стремятся точно определить тип трансмиссии

В этой статье мы поговорим о том, как визуально отличить вариатор от автомата, а также на что следует обратить внимание

Устройство роботизированной коробки переключения передач

Также обозначенные виды коробок передач могут отличаться и конструкционными особенностями. Кстати говоря, роботизированные варианты могут разниться между собой и по некоторым характеристикам конструкции. Общим для всех вариантов исполнения является наличие в структуре принципа МКПП (механической коробки), которая управляется, как мы выяснили ранее, электронными «мозгами».

Устройство РКПП предполагает наличие фрикционного типа сцепления. Оно может быть одно дисковым или многодисковым. Современные варианты роботизированных коробок используют систему двойного сцепления. Такая особенность позволяет избежать серьезных потерь в мощности при сохранении показателей динамики.

Устройство РКПП

Современный клиноременный вариатор

В современной конструкции КПП CVT применяются шкивы из сверхпрочного металла, а ремень – не эластичный жгут, а наборная лента из износостойкого металла (собирается из полосок, которые скрепляются между собой скобами). На ремень наносят специальное покрытие, защищающее от износа и проскальзывания.

Один из шкивов является ведущим. Он соединён с коленчатым валом двигателя (который служит преобразователем энергии, получаемой в результате сгорания топлива, в энергию вращения). Ведомый шкив соединен с колёсами авто. Шкивы имеют переменный диаметр (грани обода расходятся и сходятся, тогда ремень проходит уже не внутри, между ними, а поверх).

При небольшой скорости движения автомобиля диаметр ведущего шкива имеет минимальные значения, а ведомого – максимальные. При средней скорости диаметр одинаковый. При максимальной – размер ведущего увеличивается, а ведомого уменьшается. Изменяя размеры шкивов, изменяем передаточное число.

Механизмом «руководит» электронная система, опираясь на информацию с многочисленных датчиков (об оборотах вала, о вращении колес, сведения с самой трансмиссии).

Основные элементы вариатора

Шкивы и ремень являются лишь частью конструкции современных вариаторов и называются клиноременной передачей. Строение CVT (бесступенчатой коробки передач) гораздо сложнее, в корпусе агрегата предусмотрено немало других элементов.

Вспомним, что нам уже известно. Крутящий момент от двигателя передается на первичный вал, а затем на ведущий шкив. В этом процессе может быть задействован гидравлический трансформатор (предусмотрен не во всех моделях). Гидротрансформатор отсоединяет трансмиссию от двигателя, через него передается усилие от вала к шкиву.

После гидротрансформатора усилие переходит на ремень, а с него на ведомый шкив. Далее при помощи планетарного редуктора момент переходит на вторичный вал. И машина движется вперед. Чтобы автомобиль двигался назад, запускается планетарный механизм или режим заднего хода (изменяет направление вращения вала).

В конструкции предусмотрен и дифференциал, который распределяет нагрузку по колёсам (на дифференциал крутящий момент передается от промежуточного вала).

Электронная система, которая руководит всеми процессами внутри CVT, считывает информацию с датчиков и изменяет режим работы CVT. Датчики установлены там, где можно быстро получить сведения о скорости вращения валов, о температуре рабочей жидкости, о положении селектора (ручки КПП). Электроника учитывает нагрузку на двигатель, скорость движения авто, положение педали газа и многое другое.

В некоторых моделях вариаторов предусмотрена возможность ручного переключения скоростей, ступенчато, как на АКПП. В других могут присутствовать лишь спецрежимы: «спортивный», «экономичный».

Все описанные элементы помещены в один корпус.

Рабочая жидкость

Диаметр шкива изменяется за счет перемещения дисков. Перемещение оказывается возможным благодаря давлению рабочей жидкости – масла (гидравлическая система). Но это утверждение справедливо лишь в отношении ведущего шкива. На ведомом диски перемещаются от натяжения ремня и за счет возвратной пружины.

Для CVT разработано специальное масло. Жидкость проявляет фрикционные свойства (помогает уменьшить силу трения и износ трущихся поверхностей) при своей рабочей температуре (60-70 градусов выше нуля).

При движении со скоростью более 150 км/ч масло перегревается (рабочая температура возрастает до +80 градусов). Перегрева допускать нельзя, он негативно сказывается на сроке службы вариатора (CVT). Охлаждают жидкость с помощью дополнительно установленного маслоохладителя (радиатор).

Необходимо следить за уровнем масла: если количество слишком уменьшиться, ремень будет проскальзывать. И, чтобы не допустить засорения, менять жидкость необходимо каждые 60-150 000 км (раз в пять лет).

Процесс управления

Как уже отмечалось ранее, управление роботом осуществляется специальным электрическим механизмом. В такой механизм встроены специальные датчики и системы исполнения. Датчиками осуществляется мониторинг основных параметров.

Стоит отметить, что слежение за показателями давления и температуры для РКПП является почти обязательным условием для нормального бесперебойного функционирования. Датчики передают собранные данные в электрический блок управления, который исходя из них создает управляющие сигналы благодаря заложенным в него особым алгоритмам.

Гидравлическими системами кроме всего прочего в качестве конструкционного элемента предусмотрены гидравлические элементы, обеспечивающие процессы управления. Пришло время рассмотреть особенности работы и конструкции автоматической КП для того чтобы разобраться, что лучше: робот или автомат.

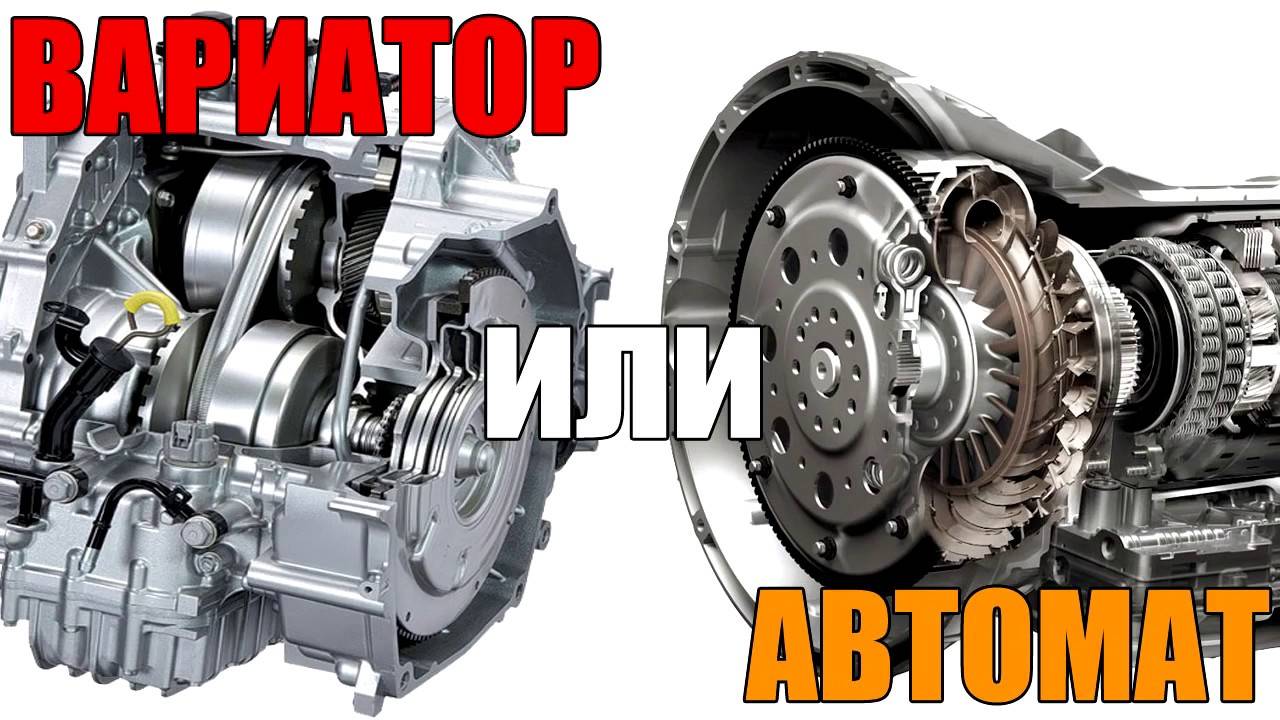

Вариатор или автомат: что же лучше и надежнее?

В современных автомобилях устанавливают автоматические коробки передач и роботизированные вариаторы. Как правило, владельцы считают, что механика – это осознанный выбор для тех, кто учился водить машину на механической коробке. Если педаль сцепления – это не обязательное условие при покупке машины, то лучше остановиться на современном автоматическом типе управления классической конструкции.

Если судить по техническим особенностям, то можно сделать вывод, что вариаторные коробки передач опережают автоматические по динамике разгона и снижению расхода топлива. Важным условием при выборе также можно считать плавность переключения передач.

Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»

При выборе вариатора существует один недостаток, который очень важен для большинства автовладельцев. Ремонт машины с установленным вариатором роботизированного типа – это дорогое удовольствие. Кроме того, далеко не во всех автомастерских есть специалисты, которые способны решить возникшие проблемы в вариаторной коробке передач.

ВКП требовательна к наличию специальных масел. Если однажды поменять масло, которое не соответствует требованиям, то могут возникнуть сопутствующие проблемы, которые придется решать на протяжении долгих месяцев. Масло среднего качества способно засорить чувствительные фильтры и привести к серьезным поломкам.

Советы по выбору КПП:

1. Для быстрой езды выбирают вариаторы. Чтобы ездить небыстро и медленно трогаясь с места, лучше подойдет автоматическая коробка передач.
2. Если для владельца имеет значение плавность езды, не нужны толчки во время того, как автомобиль трогается с места, то следует выбирать вариатор. Если эти условия не важны при вождении, то можно выбирать автомат.
3. При планировании ремонта необходимо учитывать, что налаживать вариатор возьмутся далеко не все автомеханики. В то время как работа с автоматом знакома большинству специалистов. Кроме того, для ремонта автоматов детали доступны и есть в открытом доступе.
4. Если у владельца возникает желание приобрести автоматическую КП, но с ручным переключением, то это тоже возможно. В современном автомобилестроении такие виды авто появляются у разных марок машин.

Есть еще один вариант, который совмещает в себе элементы автомата и механики. Это роботизированный вид, который совмещает механическую коробку передач с электронным блоком управления. Одновременно с хорошими показателями разгона и способностью экономить расход топлива такая КП дорого стоит и требует затратного ремонта в случае возникновения поломок. Специалистов, которые хорошо разбираются в новейшем автоматическом оборудовании, не так много.

Автомат

АКПП — это наиболее ранняя разработка инженеров, направленная на автоматизацию управления трансмиссией. Первые образцы автоматических коробок передач появились еще в середине пятидесятых, когда в моду вошли автомобили с мощными двигателями большого объема. Первые модификации АКПП имели всего две-три ступени, когда как современные модели несравнимо лучше, и в некоторых случаях число передач достигает 12 или даже 16, как на небезызвестных тягачах от Вольво и Скания.

К примеру, на АКПП устанавливается большое число датчиков, которые позволяют лучше оценивать реальный режим работы двигателя автомобиля и подстраивать работу коробки передач таким образом, чтобы комфорт управления автомобилем оказался максимальным. Так, датчик оборотов фиксирует, насколько раскручен мотор, и как скоро может понадобиться смена одной скорости КПП на другую.

Отдельного внимания в такой КПП заслуживает механизм кик-дауна, который сделал управляемость автомобиля лучше. Датчик кик-дауна фиксирует момент, когда педаль акселератора дошла до крайней точки. В этот момент скорость сбрасывается на одну или две ступени вниз, в зависимости от того, насколько резко была нажата педаль. За счет этого крутящий момент и обороты резко возрастают, а машина может разгоняться с большей эффективностью.

Современные автоматические коробки передач имеют немало различий по сравнению с моделями КПП, которые выпускались еще несколько десятков лет назад. Как уже было сказано, АКПП напичканы большим числом электроники, что позволяет сделать машину более управляемой. Тем не менее принцип работы остался практически неизменным.

Так, основу работы подобного устройства переключения передач составляют два вала. Один из них соединяется с коленчатым валом двигателя, а второй привязан к механизму ведущей оси. Каждый из таких валов в КПП имеет на своем конце фрикционные диски, которые могут собираться в стопки, называемые пакетами.

Эти фрикционы способны надежно зацепляться друг с другом, двигаясь в КПП синхронно, с одинаковой скоростью и частотой. Когда фрикционы соединяются в пакеты, то крутящий момент одного вала относительно другого может изменяться. Это приводит примерно к тому же эффекту, как при переключении передач на обыкновенной механической коробке.

Что же в КПП заставляет скорости переключаться в нужный момент? Дело в том, что в системе постоянно циркулирует масло, находящееся под давлением. Масло подходит для АКПП лучше всего, поскольку не просто осуществляет смазку подвижных механизмов, но и препятствует коррозии и различным разрушениям металлических поверхностей.

Масло в КПП циркулирует по системе каналов, которые позволяют лучше смазывать механизмы и предотвращать их трение. Однако смазка — это не единственная функция масла в АКПП. Главная его задача — под давлением передвигать фрикционы друг относительно друга в необходимый момент.

Для этих целей в каждом из каналов КПП устанавливаются специальные клапаны, называемые соленоидами. Соленоиды в необходимый момент открываются и закрываются, позволяя изменять направление движения масла. За счет этого скорость может переключаться вперед и назад, а фрикционы – собираться в пакеты различного размера и конфигурации.

Какую автоматическую коробку выбрать?

Существует два типа АКПП, поэтому при выборе автомата придется еще и определиться, какой именно тип вам нравится больше. Роботизированная трансмиссия является чем-то средним между автоматической и механической коробкой передач. Робот управляется автоматически, но конструктивно напоминает механику, которая оснащена специальными механизмами, благодаря чему он может регулировать работу системы сцепления.

Переключение происходит по тому же принципу, как и на механической версии, но водителю не приходится делать это самостоятельно. Этот вид трансмиссии имеет преимущества по сравнению с традиционным автоматом, он дешевле и более надежен. При переключении передач не возникает рывков, но только в случае парного сцепления. Стоит более подробно рассмотреть преимущества и недостатки робота, для удобства мы составили таблицу, которая может проиллюстрировать наглядно характеристики трансмиссии.

Преимущества	Недостатки
Устроен проще автомата, обходится дешевле в приобретении.	Если установлено одно сцепление, возможны рывки при переключении.
Проще обслуживать, ремонт проводят в большинстве СТО, и стоит он дешевле.	На подъеме авто может откатываться назад. Если приходится стоять долго, нужно переводить коробку в нейтральный режим самостоятельно.
Значительная экономия топлива.	В тяжелых условиях может вести себя непредсказуемо, из-за этого использовать робот на бездорожье неудобно.
Высокий КПД.	Переключение передач происходит с отставанием.

Коробку-автомат не стоит путать с роботом, так как она совершенно иначе работает. Основу составляет гидротрансформатор и планетарные шестерни. КПП оснащено фрикционными дисками, которые и заставляют передачи переключаться под напором давления в системе, повышающегося при наборе оборотов двигателя и снижающегося при снижении. Передачи будут переключаться самостоятельно. Процесс зависит только от скорости автомобиля и оборотов двигателя, человеку практически не требуется принимать участие в процессе.

Автомат может встречаться не только на легковых, но и на грузовых авто, некоторых пассажирских автобусах. Если техника переднеприводная, то главная передача будет пополнена дифференциалом и главной передачей, однако принцип работы от этого не меняется, система становится лишь немного сложнее.

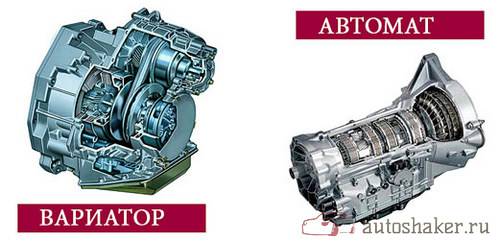

Вариатор против АКПП

В общих чертах автоматическая коробка передач и вариатор схожи между собой. Но, все же, многие автолюбители останавливаются перед выбором, вариатор или классический автомат, что лучше для езды. Сравним подробнее АКПП и вариатор.

По сравнению с механической коробкой передач вариатор, также как и коробка автомат, идеально подходит для неопытных водителей. Тронуться неопытному автомобилисту с помощью вариатора удастся с легкостью, с первого раза. Также отсутствует риск откатиться назад при остановке на подъеме (например, остановка перед светофором). Также при вариаторе и АКПП в автомобиле предусмотрены всего две педали, педаль сцепления отсутствует. Основное отличие автомата от вариатора в том, что у авто с автоматической коробкой передач, чувствуется переключение передач (имеется своеобразный незначительный рывок во время движения автомобиля).

Обратите внимание, что работа вариатора обычно сопровождается мерным гудением двигателя, которое практически не меняется на различных скоростях. Такое гудение мотора раздражает некоторых водителей

Также с вариатором вы не сможете услышать “рычание”, которое издает мотор в том случае, когда водитель “вдавливает педаль газа в пол”. Это связано с тем, что двигатель работает постоянно в щадящем режиме. Щадящий режим обеспечивается “умной” электроникой, которая поддерживает оптимальную равномерную работу двигателя. Это также помогает продлить срок эксплуатации мотора, а также поддерживает его максимальную производительность.

Если же вы привыкли к классическим коробкам передач и сомневаетесь брать ли авто с вариатором, то, обратите внимание, что на вариаторах бывает дополнительная функция – типтроника (имитация переключения передач). Кроме этого, современные вариаторы оснащены аналогами «тракшн-контроля» или «кик-дауна» (в данном случае, отличие автомата от вариатора незначительное, такие функции имеются и на АКПП)

Указанные функции порадуют любителей экстремальной езды, а также позволят тронуться с места резко.

Устройство автомата и вариатора

В составе автомата находятся два основных узла — это гидротрансформатор и редуктор.

1. Гидротрансформатор призван для плавного переключения передач, если проще, то он заменил сцепление.
2. Редуктор автоматической коробки передач представляет собой, законченный механизм с несколькими ступенями, в нём все парные шестерни находятся в постоянном зацеплении.

Бесступенчатый вариатор. Механизм работает без привычного всем переключения передач.

Как устроен: он имеет 2 конусных шкива (ведомый и ведущий), которые находятся один против другого и связаны между собой металлическим трапециевидным ремнём или на некоторых моделях могут стоять цепи.

Вот так шкивы связаны с помощью ремня

Как работает вариатор?

Конусные шкивы не цельные, а состоят из сдвижных частей.

1. Когда ведущий шкив максимально раздвинут, то металлический ремень ходит по маленькому диаметру (низкая передача), что равносильно первой передачи.
2. При сдвинутом шкиве, ремень проходит уже по большему диаметру (высокая передача), что равносильно пятой или более высокой передаче.

Посмотрите интересное видео, устройство и принцип работы вариатора:

Как отличить АКПП от вариаторной коробки передач

По своим техническим характеристикам автоматическая коробка передач и вариатор, конечно же разнятся наличием, как достоинств, так и недостатков. При покупке автомобиля с определенной коробкой передач, каждый покупатель решать для себя сам, какая лучше подойдет. Однако для большинства автолюбителей остается актуальным вопрос: как же различать автомат от  вариатора по внешним признакам? Попробуем в этом разобраться в данной статье.

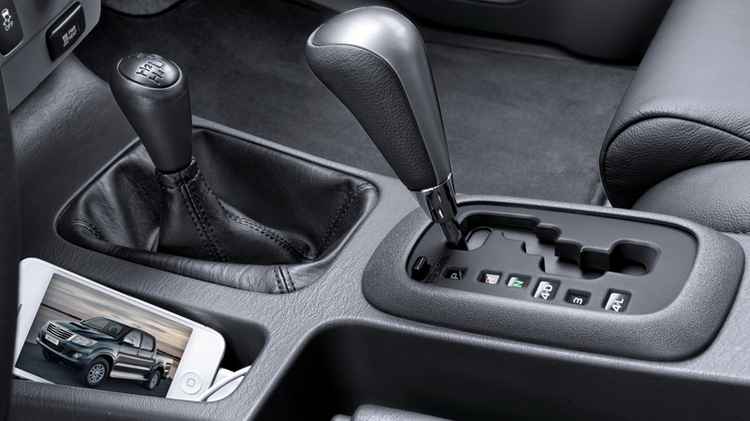

Как определить автомат

Для начала следует внимательно ознакомиться с прилагающейся к автомобилю технической документацией, а также осмотреть автомобиль и саму коробку передач на наличие отметок. Как правило, автомат обозначают литерами А или АТ, вариаторы же обозначаются CVT. В помощь автомобилисту будут впору различные автомобильные журналы и статьи в интернете. Ознакомление с ними позволит собрать максимально возможное количество информации об интересующем автомобиле.

Более эффективным способом определения типа трансмиссии является пробный заезд. Если данная возможность есть, следует провести тетс-драйв, желательно по прямому участку дороги. Если в автомобиле установлена автоматическая коробка передач, при разгоне и переходе на повышенную передачу будут чувствоваться характерные толчки. Как правило, они будут плавными. наглядно это можно проверить при резком старте. При переходе с первой на вторую передачу будет самый ярко выраженный толчок. Также можно остановиться автомобиль и отпустить педаль тормоза. Если установлена автоматическая коробка передач, автомобиль начнет плавное движение вперед, но не будет откатываться назад, как это происходит с автомобилем с вариатором.

Если после проделывание данных действий, все равно возникают сомнения (так как большинство современных вариаторов очень точно копируют принцип работы автомата), можно обратиться в автосервис. Специалисты наверняка смогут помочь в данном вопросе.

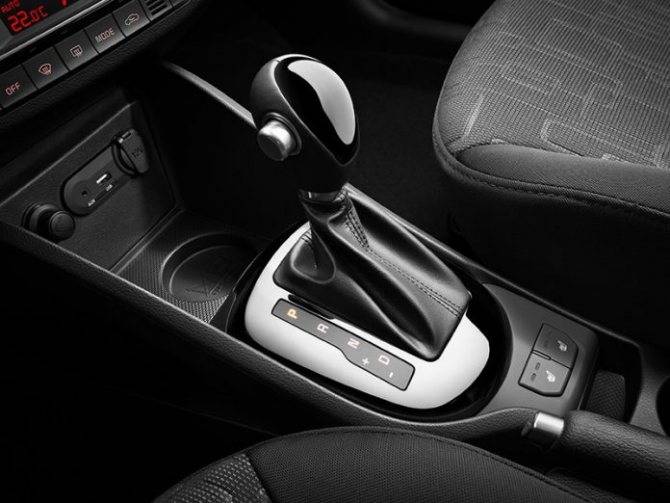

Как определить вариатор

Как уже говорилось, для начала следует осмотреть коробку передач на наличие обозначения CVT. Данные литеры означают, что в автомобиле установлена бесступенчатая трансмиссия. Однако лучше всего, опять де таки сесть за руль а проехаться, как в скоростном режиме, так и плавно двигаясь. Ключевой особенностью вариатора является то, что каждая «передача» является не фиксированной. Это значит, что по мере роста уровня нагрузки на двигатель, происходить очень мягка и плавная смена передачи. Вот почему при езде на автомобиле, в котором установлен вариатор отсутствуют характерные толчки при переходе на очередную передачу. Во время стремительного разгона, происходит переход на «новую передачу», и до очередной смены передачи стрелка тахометра находится на одном уровне, и лишь при смене передачи меняет свое положение и т.д.

Что касается способа с остановкой автомобиля и отжиманием педали тормоза, автомобиль с установленным вариатором сначала слегка откатиться назад, но при этом автомобиль не будет двигаться вперед на холостых оборотах. При стремительном разгоне, двигатель автомобиля с вариатором издает нарастающий шум, а затем останавливается на достаточно громком тоне, с котором продолжает дальше набирать обороты.

Среди автолюбителей много споров, какая коробка передач лучше. Ответить на данный вопрос однозначно тяжело. Однако, благодаря плавному переходу с передачи на передачу (в зависимости от нагрузки на двигатель), автомобили с вариатором не уступают ни в чем АКПП.

Предложите авторам тему:

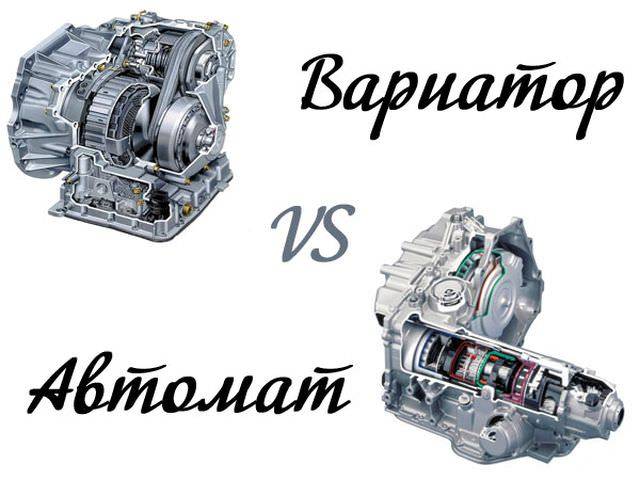

Коробка вариатор и автомат, что лучше?

В сравнении с МКПП, автоматические коробки делают управление машиной более комфортным. Все что нужно водителю для движения – это чувствовать педаль газа и следить за степенью ее нажима:

Чем сильнее утоплен акселератор, тем быстрее разгонится и поедет авто.

Коробка автомат сама подберет оптимальный режим и переключит на нужную передачу. Смена скоростных режимов в автоматической коробке передач происходит сравнительно плавно и равномерно. Поэтому АКПП предохраняет двигатель от перегрузки и в значительной степени продлевают его срок эксплуатации.

Но вот встроенный вариатор отличается от автомата еще большей степенью автоматизации и плавности. В процессе движения компьютер анализирует поступающие данные об условиях вождения и подбирает более подходящее передаточное число, не доводя работу двигателя до критических оборотов.

Только в отличие от коробки автомат число передач у вариатора не ограничивается 8 вариантами – их бесконечное множество. Благодаря широкому выбору передач и небольшому зазору между их значениями двигатель будет работать в еще более щадящем режиме. Поэтому, кто бы что ни говорил, но при должном обслуживании двигатель на вариаторе прослужит дольше.

Динамические показатели АКПП и вариатора

Коробка вариатор и автомат, в чем разница в плане разгона? Если речь пошла именно о динамических показателях рассматриваемых трансмиссий, то АКПП на некоторый промежуток времени отстает при старте. А вот автомобиль, оснащенный вариатором, вообще не способен делать резких рывков. К тому же быстрый старт может сильно навредить коробке и довольно быстро вывести ее из строя.

Тем не менее, разгон на вариаторе происходит все же быстрее автомата при одинаковых мощностных характеристиках двигателя. «Пореветь» мотором в вариаторе у вас тоже не получиться. Машина будет скорее «плыть», а не ехать, издавая при этом монотонное легкое жужжание двигателя.

Смотрим видео, динамика разгона машины с вариатором до 100 км/ч:

Поэтому, что касается гоночных характеристик, ни вариатор, ни коробка автомат здесь не подходят. Для этих целей лучше всего подойдет именно механическая коробка передач. Хотя первые модели вариаторов были опробованы именно на гоночных трассах.

В чем разница между двумя трансмиссиями в плане эффективности?

Немаловажен при выборе трансмиссии и вопрос экономической целесообразности. Но с этим здесь немного сложнее. Так, если учитывать расход топлива, то вариатор окажется в более выгодном положении, чем автомат.

Дело в том, что гидротрансформатор, отвечающий в АКПП за переключение скоростей, обладает низким КПД. Каждый раз при переключении передачи машина расходует повышенное количество бензина, что за несколько поездок может вытечь в кругленькую сумму.

Бесступенчатая трансмиссия выигрывает не только тем, что ей не нужно тратить энергию на переключение скоростных режимов, но и по весу она значительно легче коробки автомат. Поэтому высокие динамические характеристики у автомобилей с вариаторами сочетаются с хорошим показателем экономичности.

Чем отличается вариатор от автомата в плане ремонта?

При поломке коробки вариатор и автомат, в чем разница будет понятна по чеку за услуги автомеханика. Разность конструкций требует и разного подхода в ремонте. Механизм вариатора хоть и с виду довольно прост, но на деле не все так просто:

На данный момент не многие сервисы могут качественно провести ремонт вариатора, причем достаточно большое количество вообще не занимаются обслуживанием данной трансмиссии.

Поэтому при поломке, как показывает практика, качественно выполнить ремонт сможет только высококвалифицированный мастер в официальном дилерском центе, а значит и стоимость починки обойдется значительно дороже. С автоматической коробкой передач в этом плане все гораздо проще и дешевле.

В обслуживании коробка автомат будет также более выгодной:

• АКПП требует больше масла по сравнению с вариатором, но менять его нужно реже.
• Вариатор обходится меньшим количеством смазочного материала, зато цена его намного выше.

Дело в том, что обычные масла для автоматических трансмиссий вариаторной коробке не подходят. Для каждой модели вариатора требуется индивидуальный подбор определенной по составу смазочной жидкости, иначе поломки не избежать.

Как визуально отличить Вариатор от автомата? — domino22

Как визуально отличить Вариатор от автомата?

# Вариатор. Отличие вариаторных трансмиссий в том, что они плавно изменяют крутящий момент. Если классический автомат переключает передачи и это заметно по крайней мере на показаниях тахометра, то вариатор работает настолько плавно, что может постоянно снимать с двигателя максимальную мощность, поддерживая соответствующие обороты. Основной его недостаток — акустический. Автомобиль разгоняется на одной ноте, как троллейбус. Преимущества вариатора перед автоматом — экономия топлива, меньший вес и незначительное увеличение динамических параметров.

# Роботизированная механика (MTA). По своему строению это механика, а по управлению — автомат. Электроприводы выжимают сцепление и переключают передачи. Манера езды та же, что и на автомате, а расход топлива меньше, чем на механике. В этом случае водитель сам выбирает нужную передачу в зависимости от дорожной ситуации, но педаль сцепления выжимать уже не нужно. Однако ряд неудобств все равно остается. Во-первых, на машине очень трудно тронуться плавно, что сильно осложняет движение в пробке. Во-вторых, если не пользоваться ручником, автомобиль при трогании с места на склоне скатывается назад. К преимуществам коробки-робота можно отнести небольшой вес, невысокую стоимость и экономичность.

Внимание, только СЕГОДНЯ!

Роботизированная КПП

Впервые «робот» был создан в 1939 г. Затем последовала длительная пауза. Технология не развивалась из-за недостаточного финансирования. Первыми они были установлены на машины Porsche. Серийное производство началось в начале ХХI столетия. С этого момента технологию стали усовершенствовать и развивать.

Устройство и принцип работы

Роботизированная КПП — следующее поколение механических аналогов. Переключение скоростей, выжим сцепления осуществляется с помощью двух сервоприводов и электронного блока. «Робот» сочетает в себе преимущества «механики» и комфорт автоматической коробки.

Особенность робота заключается в том, что его конструкция предусматривает наличие двух сцеплений. На одном завязаны четные передачи, на другом — нечетные. В процессе езды за передачу крутящего момента отвечает одно сцепление. При этом второе находится в режиме готовности, что обеспечивает плавный переход.

Устройство роботизированной коробки передач

Плюсы и минусы робота

Преимущества «роботов»:

• высокая динамика;
• плавность хода и переключения ступеней;
• экономия топлива;
• высокая продуктивность;
• возможность переключения рабочего режима трансмиссии;

Недостатки:

• низкая надежность конструкции;
• неустойчивость к сложным дорожным условиям;
• дорогой ремонт и обслуживание.

Основные преимущества и недостатки вариатора

Требуется изучить плюсы и минусы, прежде чем решить, что лучше – вариатор или автомат. Желательно сравнить особенности обеих конструкций, после чего можно будет сделать окончательный вывод. Для начала стоит рассмотреть достоинства и недостатки вариатора. Удобнее всего это сделать, пользуясь таблицей, приведенной ниже.

Плюсы	Минусы
Плавность переключения. Во время движения и разгона не происходит толчков, машина двигается всегда равномерно, точно так же, как и модели с электродвигателем.	Не подходит для мощных автомобилей, где лошадиных сил больше 200. Это связано с тем, что нагрузки на ремень и ролики повышены, из-за этого они быстро выходят из строя.
Высокий КПД. Время реакции вариатора на увеличение или снижение оборотов мотора минимально, он реагирует быстрее АКПП, поэтому между нажатием педали газа и разгоном не происходит задержек. Разгон более динамичен, особенно на скорости выше 50 км/ч и выше.	Трансмиссионное масло нужно менять чаще, чем в АКПП, а стоит оно дороже. Играет роль качество продукции.
Из-за плавной работы устройства удается экономить топливо, иногда расход становится значительно меньше в сравнении аналогичными машинами, но оснащенными коробкой-автоматом.	Работу устройства контролирует большое количество датчиков, если какие-то из них выходят из строя, авто может перестать ехать или вариатор будет работать неправильно.
Выброс вредных веществ в атмосферу меньше в результате экономии топлива.	Сложность ремонта. В автосервисах не всегда берутся за ремонт такого автомобиля, часто КПП меняют полностью, потому что ремонт экономически невыгоден и составляет половину стоимости нового вариатора.
Режим работы плавный, то, как осуществляется переключение, контролирует электроника, поэтому авто всегда будет двигаться на комфортных для двигателя оборотах. Это уменьшает износ деталей и повышает срок эксплуатации машины.	Машину нельзя буксировать, если ее двигатель выключен, нельзя резко трогаться с места, тянуть автомобильный прицеп или другие авто. Также запрещается использовать на зыбком грунте, где автомобиль может зарыться.

Учитывая сказанное выше, можно сделать следующий вывод: вариатор хорошо подходит для степенной езды в городских условиях и по трассе, но не стоит покупать такую машину лихачам или любителям ездить на природу по плохой дороге. Вариатор служит не так уж долго.

Коробка дсг (DSG)

В переводе с английского языка DSG (Direct Shift Gearbox) означает коробка передач прямого переключения.

Прежде чем перейти к описанию устройства следует внести ясность. Видов роботизированных коробок много и у разных производителей они называются по-разному (например у форд PowerShift). Хотя не секрет что устройство всех схожее, отличаются лишь нюансы.

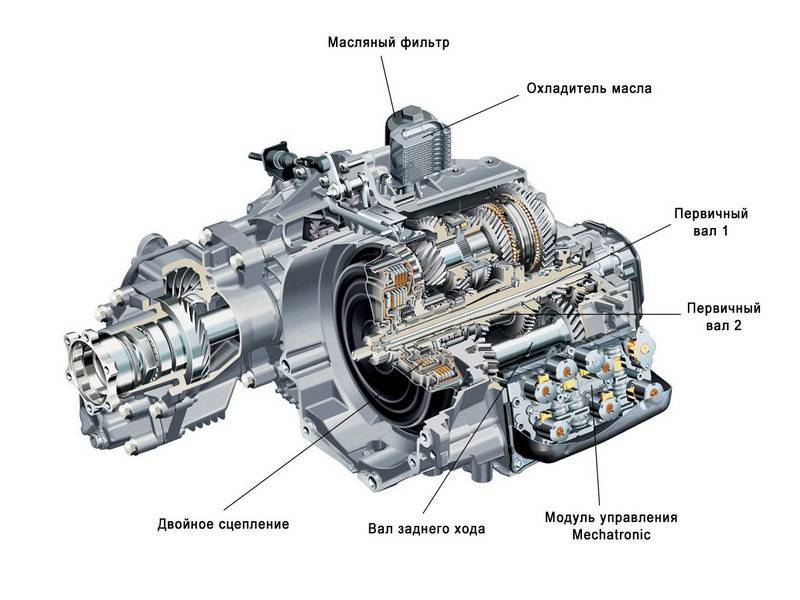

Чтобы понять принцип действия коробки ДСГ (DSG) нужно представить две механические коробки соединенные воедино. В такой трансмиссии, установлены следующие компоненты:

• два сцепления;
• два набора входящих и выходящих валов и шестеренок;
• мехатроник.

Не зря выше было сказано про две коробки передач, потому что в роботизированной коробке DSG одновременно включены две передачи. Но одно сцепление разомкнуто. Поэтому вторая передача находится в ждущем режиме.

Когда появляется необходимость включить следующую передачу разомкнутое сцепление смыкается, а то что включено начинает разъединяться. При этом, происходит беспрерывная передача крутящего момента на колеса.

Всем процессом управление заведует мехатроник. Это набор из гидравлических приводов, электромоторов и микропроцессорной системы управления.

Он отслеживает по многочисленным датчикам какую передач нужно включать следующей и подготавливает ее на втором валу.

Благо передачи идут по очереди, на одном валу четные, а на другом нечетные. Следует отметить, что коробка дсг бывает двух типов:

1. «мокрая» шестиступенчатая;
2. «сухая» семиступенчатая.

Схема 6-ти ступенчатой роботизированной коробки передач с (мокрым) сцеплением

Существенных различий между типами коробок немного, но они есть. Просто первой компания VAG создала семиступенчатую коробку. Она была экономичной, быстрой, технологичной, но сцепление было сухим, и из-за этого ресурс был крайне низок.

Схема 7-ми ступенчатой роботизированной коробки передач с (сухим) сцеплением

Часто такие коробки дсг ломались при пробеге до 80 тыс. км. Этот показатель ресурса для нашей страны, так как в Европе совсем другие условия эксплуатации (более щадящие).

Шестиступеначатую коробку DSG можно рассматривать как следующую ступень развития роботизированных коробок. В ней «сухое» сцепление заменено на «мокрое», с подачей масла специальным электрическим насосом.

Этот шаг позволил значительно увеличил ресурс роботизированных коробок, где-то на 30-40%! Так же данное решение позволило поднять силу крутящего момента перевариваемое коробкой с 250 Нм до 350 Нм. Что повлекло за собой возможность установки таких коробок на автомобили D класса (WV Passat, Skoda Superb).

Кроме того, концерн все время работает над улучшением всех характеристик, в том числе и надежности. Роботизированные коробки передач уже прошли несколько поколений своего производства и на данный момент их ресурс приближается к 150 — 170 тыс. км.
