Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

Преимущества двигателей с ремнем

Один из главных плюсов ремня ГРМ — это его эластичность. Благодаря этому качеству повышается ресурс постелей валов. Ремень не такой шумный как цепь. Его можно сделать любой длины и при этом можно подтянуть механическими натяжителями. Для работы ремня не надо масла. Он будет работать и на холодном и на горячем двигателе.

Диагностировать такой привод ГРМ гораздо проще, да и замена намного упрощена. При этом сам силовой агрегат легче и компактнее.

К минусам ремня можно отнести то, что он боится масла, воды, низких температур. К тому же он не долговечен.

Есть еще один минус, при обрыве ремня можно оборвать клапана, что приведет к капитальному ремонту всего мотора. Поэтому следует не забывать вовремя проверять машину на СТО.

Неисправности цепей ГРМ

Несмотря на огромный эксплуатационный ресурс и высокую устойчивость к перегрузкам, периодически цепной привод нуждается в обслуживании или замене отдельных комплектующих. Практика успела показать, что правильно подобранные цепи ГРМ могут проехать от 250 до 350 тысяч километров в среднем. Однако лишь при условии своевременной замены моторного масла! Обычно автолюбители жалуются на следующие неисправности:

  • Дребезжание, а также появления звуков трения роликов / пластин цепи;
  • Резкое прекращение работы двигателя;
  • Неравномерная работа силового агрегата на холостых.

В большинстве случаев точную диагностику может провести только специалист. Например, он выявит проблему по данным с автомобильных датчиков. С помощью диагностического компьютера мастер также попытается выявить проблему сдвига фаз газораспределения. Как правило, грамотные мотористы быстро определяют, является ли цепь источником проблем. Один из самых простых способов диагностики ее состояния: визуальный осмотр. Если цепь провисает, строго рекомендована работа с элементами цепного привода.

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

Автолюбителям следует прислушиваться к работе газораспределительного механизма. Если можно слышать дребезжание, стрекот или же лязг металла, цепь стоит проверить как можно скорее. Многие мастера и вовсе рекомендуют осматривать цепь ГРМ каждые 100 тысяч км. пробега. Дабы избежать проблем с обрывом цепи или выходом из строя гидронатяжителя, успокоителя, износом башмака и истиранием зубьев звездочек, автолюбителю стоит следить за состоянием моторного масла.

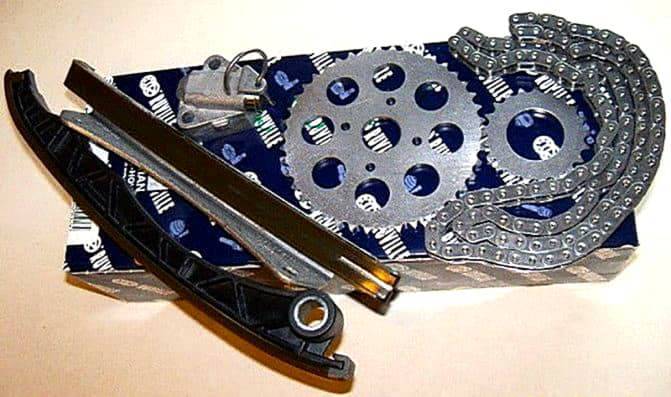

Как выбрать новый комплект запчастей

Как и прочие автомобильные запчасти, цепи ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу. Хитрые дельцы постоянно придумывают новые способы обмана покупателей, например, укладывают свои некачественные изделия в оригинальные упаковки известных брендов родом из Западной Европы. Чтобы при покупке детали не нарваться на поддельную запчасть, выполняйте следующие рекомендации:

  • покупайте цепь у официальных торговых представителей, дилеров либо в магазинах, положительно зарекомендовавших себя среди других пользователей;
  • не старайтесь экономить, рассматривая изделия неизвестных производителей;
  • проверьте деталь на наличие меток и прогиб в горизонтальном положении;
  • посоветуйтесь со знакомым автомехаником, какой бренд лучше выбрать для вашей марки авто;
  • сделайте визуальный осмотр изделия на предмет небрежного изготовления или других признаков — заусенцев, люфта между звеньями и так далее.

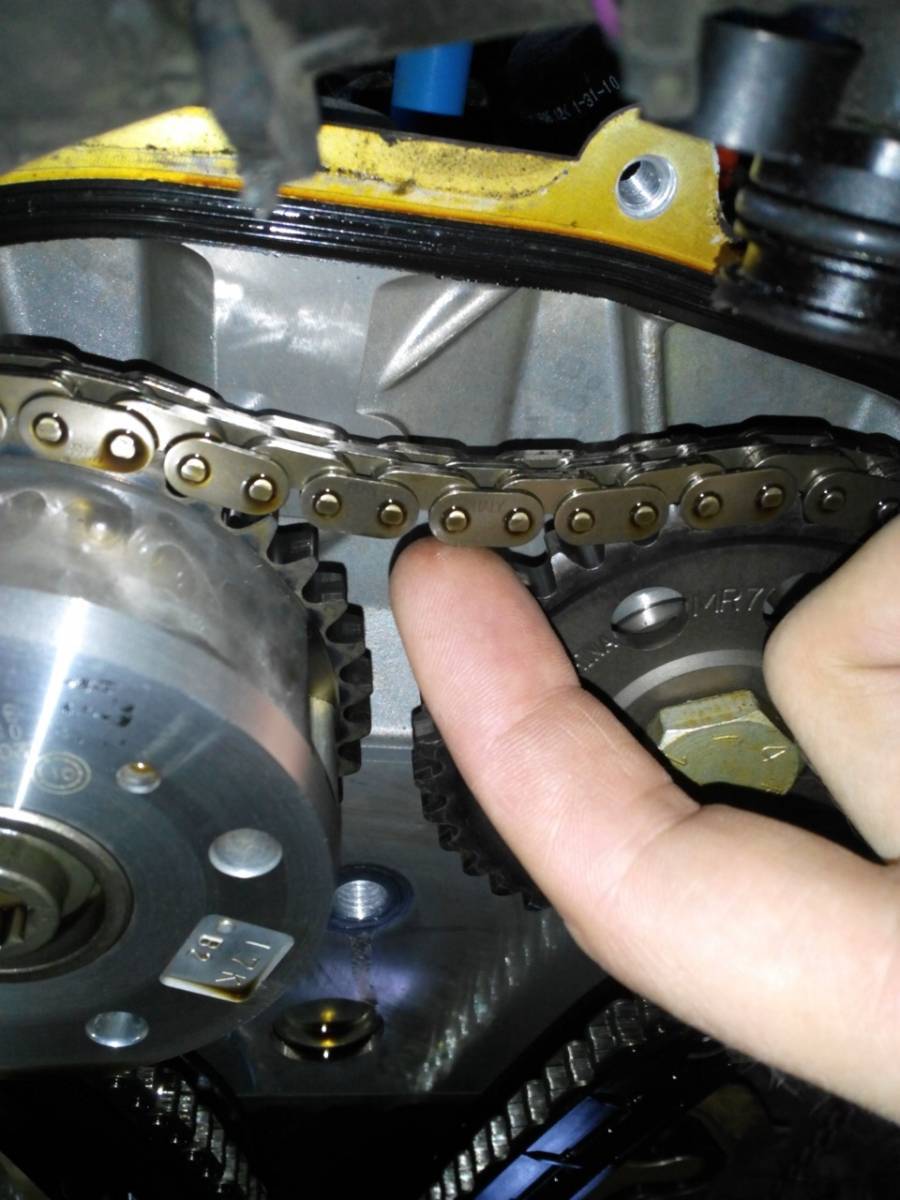

На прогиб цепь проверяют так: берут её за один конец и держат плашмя. Второй конец должен провисать не больше, чем на 10 мм. Если удастся, то проверьте твёрдость металла, аккуратно подпилив его надфилем. Сталь в качественных изделиях закалена, а потому отличается повышенной твёрдостью и не поддаётся напильнику.

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя Цепь, шестерни, башмаки и натяжитель — полный комплект для замены

Совет. Основные технические характеристики цепи — её размер и количество звеньев, по ним и нужно подбирать деталь. Если вас одолевают сомнения, то не покупайте новую запчасть, не сняв старой, с которой её можно сравнивать.

Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель. Когда цепь растянулась после пробега 50—100 тыс. км, то шестерёнки менять необязательно, но натягивающее устройство нужно проверить на работоспособность. Также не забудьте купить расходные материалы — прокладки крышек, уплотнительные кольца и термостойкий герметик.

Почему растягивается цепь?

При растягивании цепь оказывает меньшее давление на башмак. Сложившееся противодействие движению плунжера приводит к его перемещению под воздействие давления масла. Шток натяжителя отодвигается, компенсируя тем самым растяжение цепи.

Вылет штока гидронатяжителя фиксирован, поэтому степень компенсации растяжения цепи ограничен. Длина цепи ГРМ увеличивается из-за выработки между составными частями цепи. Из-за огромного количества таких частей даже микроскопический люфт суммарно может привести к значимому удлинению цепи.

По-прежнему основной фактор ресурса цепи ГРМ – конструкция деталей газораспределительного механизма и качество материала комплектующих.

Впору вспомнить о цепных моторах начала 90-х конца 2000-х, в которых благодаря 2-х и даже 3-х рядным цепям их ресурс нередко ограничивался несколькими сотнями тысяч километров.

Из-за особенностей компоновки и ужесточившихся требований к топливной экономичности на современные двигатели часто устанавливают однорядные цепи, ресурс которых иногда не превышает 60-100 тыс. км. Поэтому интервалы технического обслуживания, стиль езды и состояние зубчатых шестерен хоть и влияют на скорость износ цепи ГРМ, но главным фактором по-прежнему остается заложенный конструкторами запас прочности.

Любить или ненавидеть

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

Своим появлением в 2010 году Nissan Juke вызвал настоящий фурор и разделил мир на два лагеря: одни в смелый дизайн влюбились буквально с первого взгляда, -другие быстро внесли модель в список самых уродливых автомобилей на планете. Однако это не помешало Juke продержаться на конвейере 9 лет, причем два фейслифта (в 2014 и 2018 годах) никак принципиально не сказались на его внешности. Более того, наследник хоть и переехал на новую платформу и слегка прибавил в размерах, но получил лишь эволюционное развитие дизайна.

С Juke Nissan проделал практически тот же фокус, что чуть ранее с Qashqai, — фактически предложил достойную альтернативу традиционному хэтчбеку за условно небольшие деньги. Вот только более компактный «жучара» куда менее практичен, чем «кошак»: салон для задних пассажиров откровенно тесный, багажник небольшой. Фактически по внутреннему пространству он недалеко ушел от малолитражек В-класса, причем хэтчбеков, а не универсалов. Это потенциальному покупателю следует иметь в виду и перед покупкой обязательно «примерить» автомобиль на себя — подходит ли он под ваши нужды?

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

То же самое и с функциональностью. Подавляющее число Juke — с передним приводом, но и AWD-версии вовсе не месители грязи, полный привод им нужен для лучшей стабильности на скольких покрытиях да для полной реализации возможностей 190-сильного турбомотора (AWD-трансмиссия шла только с ним). И по настройкам подвески Juke — любитель хороших дорог. В общем, это парень на стиле, за что его и любят. Если нужна практичность, проходимость, бронебойные подвески, ищите среди других компактных кроссоверов.

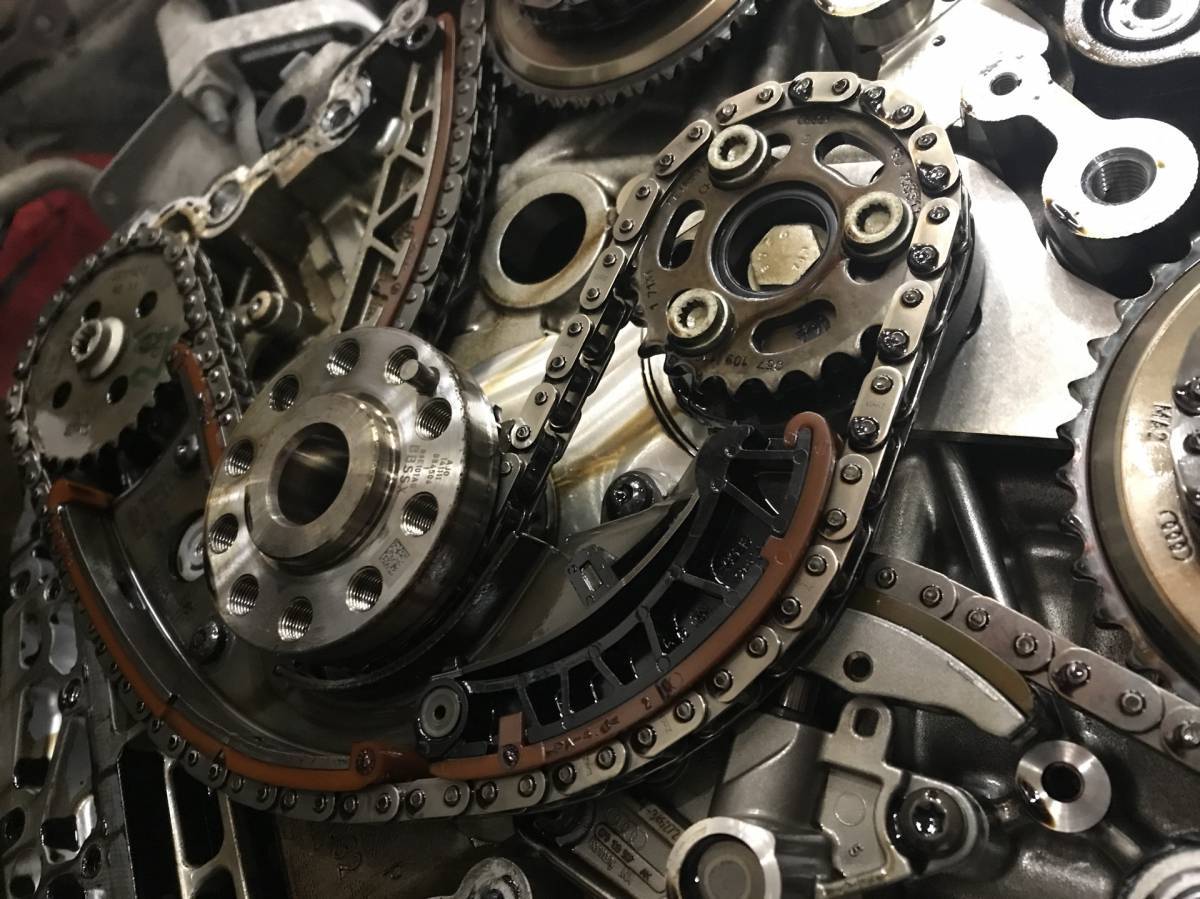

Устройство газораспределительного механизма

В современных моторах газораспределительный механизм располагается в двигателя. В его состав входят следующие основные элементы:

  1. Распределительный вал. Это сложная по конструкции деталь, которая изготавливается из прочной стали или чугуна с высокой точностью обработки. В зависимости от конструкции ГРМ распредвал может устанавливаться в головке блока цилиндров или в картере двигателя (такая компоновка сейчас не применяется). Это основная деталь, которая отвечает за последовательное открытие и закрытие клапанов. На валу имеются опорные шейки и кулачки, которые и толкают стержень клапана или коромысло. Форма кулачка имеет строго определенную геометрию, поскольку от этого зависит длительность и степень открытия клапана. Также кулачки выполнены разнонаправленными, чтобы обеспечивать попеременную работу цилиндров.
  2. Привод. Крутящий момент от коленчатого вала передается через привод на распределительный вал. Привод бывает разным в зависимости от конструктивного решения. Шестерня коленвала в два раза меньше шестерни распредвала. Таким образом, коленчатый вал вращается в два раза быстрее. В зависимости от типа привода в его состав входят:
    • цепь или ремень;
  3. шестерни валов;
  4. натяжитель (натяжной ролик);
  5. успокоитель и башмак.
  6. Впускные и выпускные клапаны. Они расположены в головке блока цилиндров и представляют собой стержни с плоской головкой на одном конце, которая называется тарелкой. Впускные и выпускные клапаны отличаются по конструкции. Впускной изготавливается цельной деталью. Также он имеет больший диаметр тарелки для обеспечения лучшего наполнения цилиндра свежим зарядом. Выпускной часто изготавливают из жаропрочной стали и с полым стержнем для лучшего охлаждения, так как в работе он подвергается более высоким температурам. Внутри полости находится натриевый наполнитель, который легко плавится и отводит часть тепла от тарелки к стержню. На тарелках клапанов сделаны специальные фаски, которые обеспечивают более плотное прилегание к отверстиям в головке блока цилиндров. Это место называется седлом. Кроме самих клапанов, в механизме предусмотрены дополнительные элементы, обеспечивающие его правильную работу:
  7. Направляющая втулка. Устанавливается в корпус ГБЦ и обеспечивает точное движение клапана.
  8. Сухари. С их помощью пружина крепится на стержне клапана.
  9. Толкатели. Через толкатели передается усилие от кулачка распредвала на стержень. Изготавливаются из высокопрочной стали. Они бывают разных видов (механические (стаканы), роликовые, гидрокомпенсаторы). Тепловой зазор между механическими толкателями и кулачками распредвала регулируется вручную. Гидрокомпенсаторы или гидротолкатели автоматически поддерживают нужный тепловой зазор и не требуют регулировки.
  10. Коромысло или рычаги. Простое коромысло представляет собой двуплечный рычаг, который совершает качательные движения. В различной компоновке коромысла могут работать по-разному.
  11. Системы изменения фаз газораспределения. Данные системы устанавливаются не на все двигатели. Более подробно про устройство и принцип работы можно прочитать в отдельной статье на нашем сайте.
Популярные статьи  Провалилась педаль сцепления: причины, что делать

Так что же лучше, что же выбрать?

Как ни странно но сейчас на большинстве, малообъемных и средне объемных моторов выигрывает именно ремень! Плюсов у него действительно много, это и достаточно высокий ресурс, который может «плавать» в пределах 100 – 150 000 километров. Дешевое обслуживание и простая замена (относительно цепи ГРМ). Тихая работа и абсолютная независимость от качества и давления масла.

В свою очередь цепной механизм сейчас очень сильно деградировал, в погоне за компактностью и уменьшением веса, цепь сделали однорядной, что реально уменьшило и очень намного ее ресурс, она банально начала рваться. Вспомнить хотя бы некоторые элементы от Volkswagen, по неофициальным данным можно найти рекомендации по замене:

Двигатель 1,2 TSI – замена через 30000

Двигатель 1,4 TSI (122 л.с.) – 80000

Двигатель 1,8 – 2,0 TSI – 120000

Также цепь сильно зависима от гидравлических натяжителей, которые питаются маслом, и чем качественнее смазка, тем лучше и дольше их работа (кстати, менять масло с цепных механизмом желательно чаще, чем с ременным).

В защиту цепи, можно сказать — что на некоторых авто, все же конструкция осталась двухрядная (а иногда даже трехрядная), а вот у таких агрегатов ресурс намного увеличен. Даже на том же Хендай Солярис и Киа Рио, двухрядный элемент, что говорит о его долгом ресурсе, рекомендуется менять не ранее 150 – 200 000 километров (главное помнить о масле и натяжителях).

Собственно что лучше, сказать крайне сложно! В данном случае нужно смотреть определенную модель двигателя. Есть отличные варианты и у цепи и у ремня. А вот так вот объединить и сказать что одно лучше, чем другое НЕЛЬЗЯ! Всегда выбирайте головой.

Сейчас подробное видео, смотрим.

А сейчас голосование – как вы считаете что лучше, цепь или ремень

НА этом заканчиваю, думаю моя статья была вам полезна, искренне ваш АВТОБЛОГГЕР.

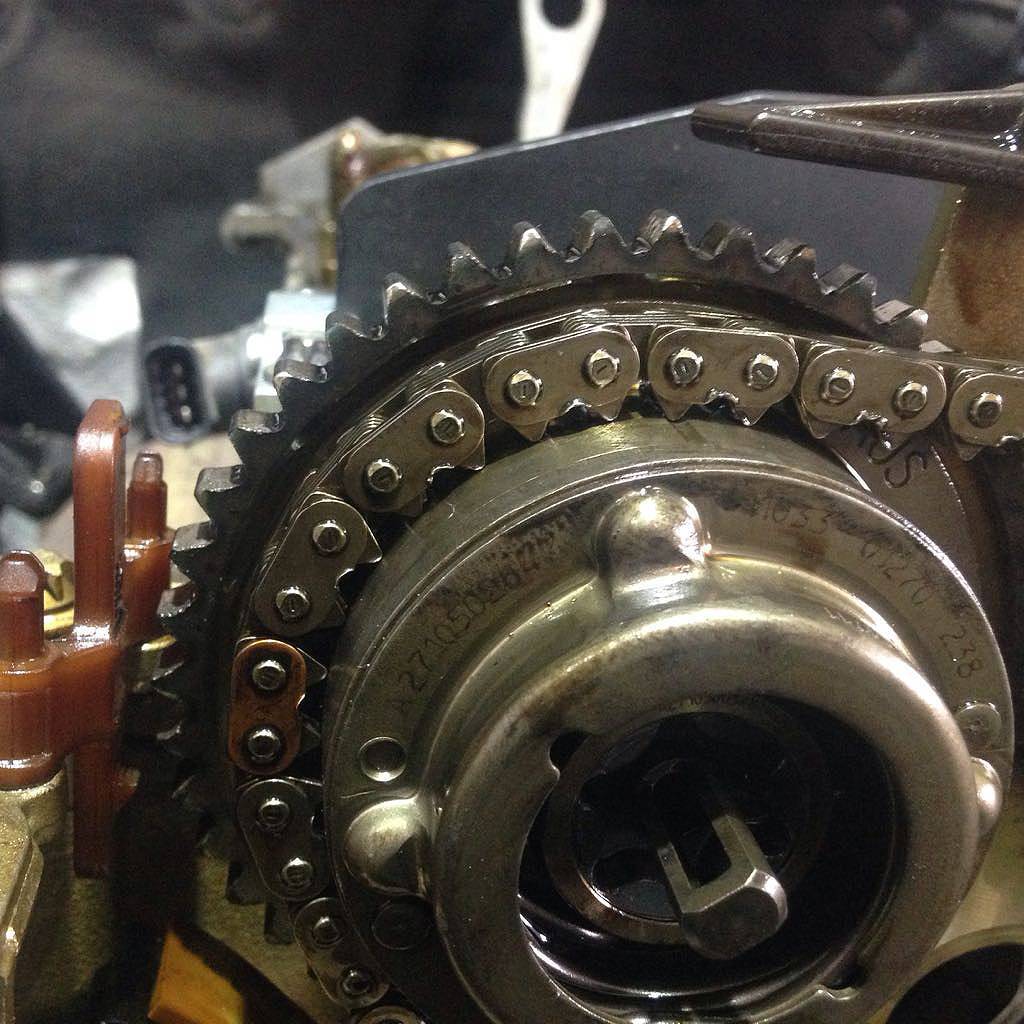

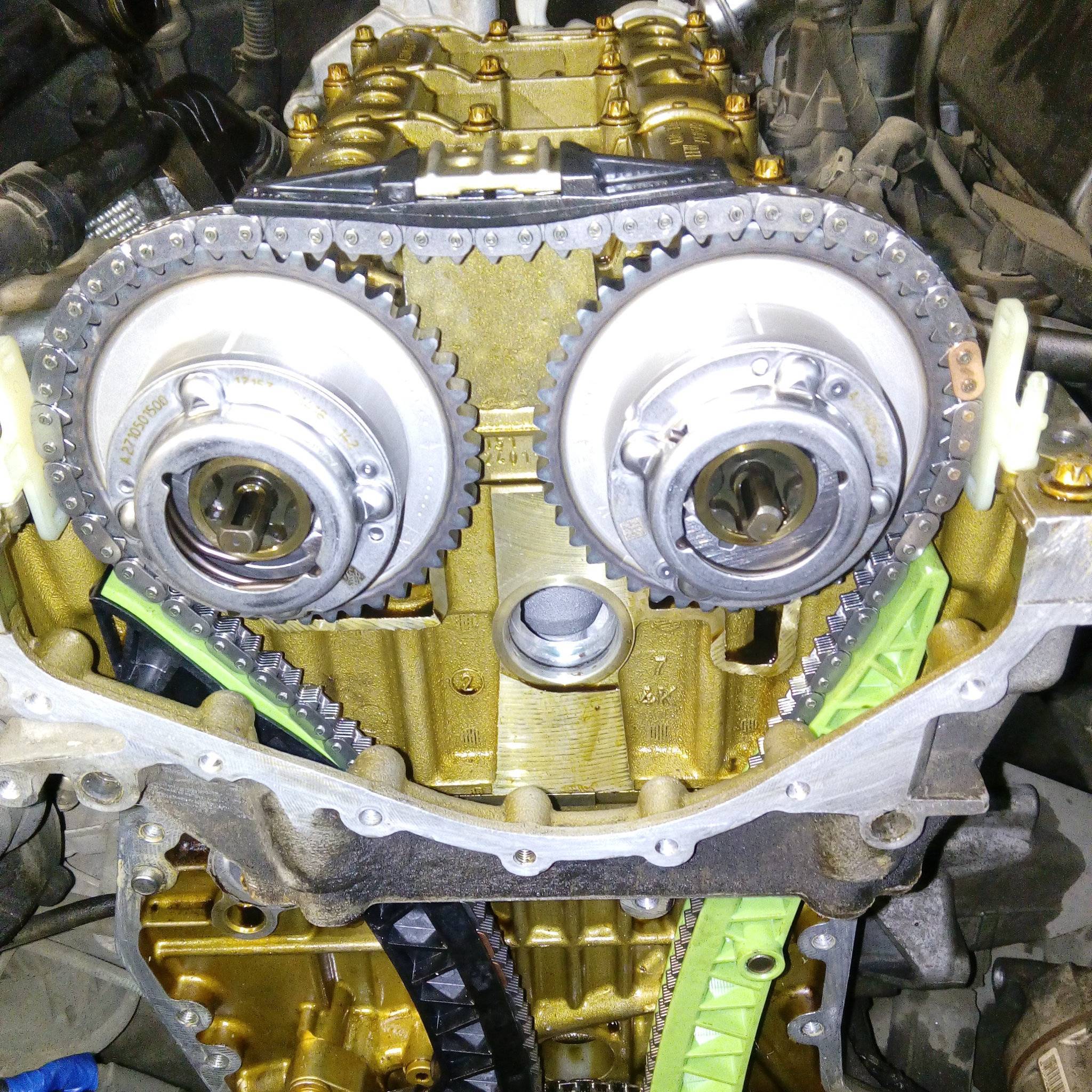

Особенности работы цепного привода ГРМ

Цепной привод газораспределительного механизма состоит из цепи, успокоителя, зубчатых шкивов, башмака и натяжителя. Поскольку скорость вращения коленчатого вала непостоянна, цепь поддается колебательным воздействиям. Успокоитель гасит колебания, предотвращая цикличное ослабевание цепи.

Рабочее состояние цепи обеспечивается натяжителем, шток которого давит на башмак. По принципу работы натяжители делятся на механические и гидравлические.

Гидравлический натяжитель представляет собой цилиндрический корпус, в одной из частей которого установлен клапанный узел, а во второй плунжер. Между двумя полостями образуется замкнутая рабочая зона, в которую через клапан под давлением подается моторное масло. Давление масла воздействует на плунжер, перемещая его к передней части корпуса. Внутренняя часть корпуса в рабочей зоне плунжера имеет специальные насечки, под стопорное кольцо. При перемещении плунжера стопорное кольцо перемещается по насечкам, блокируя обратное перемещение плунжера при заглушенном двигателе. Благодаря этому цепь сохраняет натяжение в первые секунды запуска, когда давление масла в системе смазки может быть недостаточным.

Внутри корпуса клапана установлен подпружиненный шарик. Когда двигатель запущен, давление масла преодолевает усилие возвратной пружины, отодвигая шарик и открывая доступ маслу к рабочей полости. На заглушенном двигателе возвратная пружина прижимает шарик к посадочному месту, перекрывая масляный канал и препятствуя тем самым оттоку масла из рабочей полости.

Башмак прикреплен к блоку двигателя на подвижной оси. Толкатель плунжера давит на противоположную сторону башмака, тем самым натягивая цепь между звездочками. Выше нами описан принцип работы гидронатяжителя на основе запорного кольца и канавок. В конструкции современных двигателей нередко применяются различные вариации подобного устройства. Добавление в конструкцию перепускного дросселя или резервной полости улучшает демпфирующие свойства и повышает надежность гидронатяжителя, хоть кардинально и не изменяет принцип его работы.

Что нужно знать о цепном приводе ГРМ

— в большинстве новых автомобилей срок службы цепи меньше срока службы двигателя;

— рекомендуется контролировать состояние цепи каждые 100 000 км;

— обращайте внимание на необычные шумы, особенно после запуска;

— используйте только рекомендованные типы масел;

— избегайте увеличения срока замены масла – чем чаще, тем лучше;

— нормальное давление масла гарантирует работу натяжителя цепи;

— если вы меняете цепь, то обязательно замените шестерни (звездочки) и направляющие – они тоже изнашиваются;

— при замене следует использовать оригинальные компоненты, либо качественные заменители. Неплохо себя зарекомендовали такие производители комплектующих, как Febi, Ruville, SWAG.

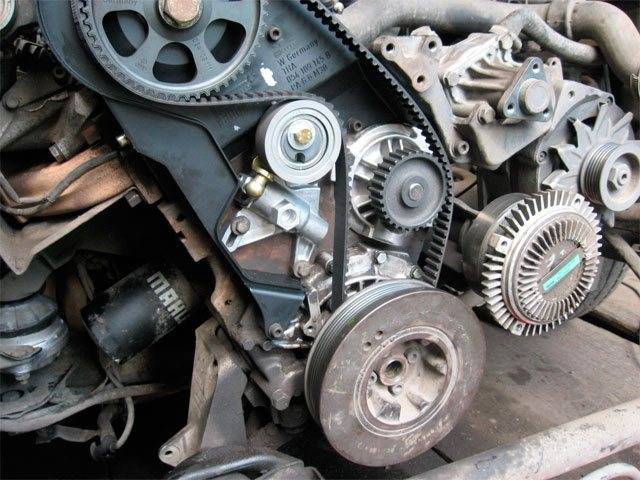

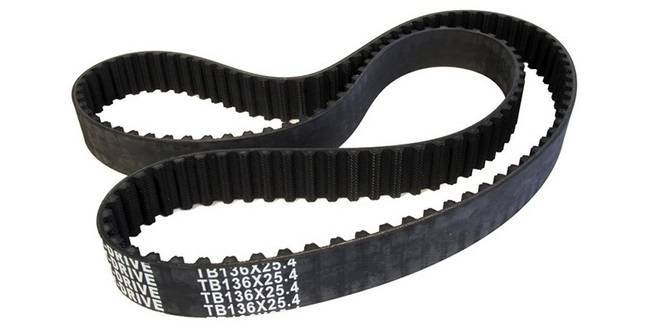

Ременная передача ГРМ

Рассматривая двигатели с ременной передачей, стоит отметить, что ремни ГРМ изготавливаются из высококачественных эластичных материалов. Благодаря этому, возникающие при работе двигателя крутильные колебания в достаточной степени гасятся. А это на много продлевает жизнь распределительных валов. Как говорят, двигатель работает мягче.

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

Провести диагностику ремня тоже не составляет труда. Его состояние можно оценить даже визуально. При выявлении признаков износа, ремень просто меняется. Также рекомендуется менять ремни ГРМ по достижении определенного ресурса.

Популярные статьи  Как завести машину с коробкой автомат

При достаточно небольшой цене, как самого ремня, так и его замены, он уже давно находится в категории расходных материалов. Использование ременной передачи позволяет и сам двигатель сделать и меньше, и легче. Есть, однако, и очевидные минусы.

Под воздействием температур теряется эластичность, попадание воды, масла, пыли, снижает ресурс и приводит к так называемому старению. Обрыв ремня может привести к достаточно сложному и дорогому ремонту.

Что-же лучше?

Проведя сравнение, однозначно ответить на вопрос, достаточно сложно. Производители широко используют и первый, и второй вариант. Volkswagen почти на все двигатели стал ставить ремень, а BMW в большей степени осталась приверженцем цепной передачи.

На некоторых моторах Audi производитель использует и цепь, и ремень одновременно. Ремень контролирует один из распредвалов, а цепь синхронизирует их работу.

Какой тип ГРМ будет у вашего двигателя, не так уж и важно. Главное помнить, что ремень — это расходный материал, поэтому менять его следует вовремя и использовать только качественные и от известных производителей

За состоянием цепи тоже необходимо следить, и если уж встал вопрос о ее замене, то менять. В любом случае выбор за Вами, а точнее за производителем.

В мире автомобилей есть вопросы, которые давно стали «вечными». Что лучше — дизель или бензин, механическая или автоматическая коробка переключения передач, руль с права или с лева. К этому списку можно отнести еще один вопрос — что лучше ремень ГРМ или цепь. Сейчас автопроизводители устанавливают на современные агрегаты привод распределительного вала с ремнем. А почему же не цепь? Попробуем разобраться.

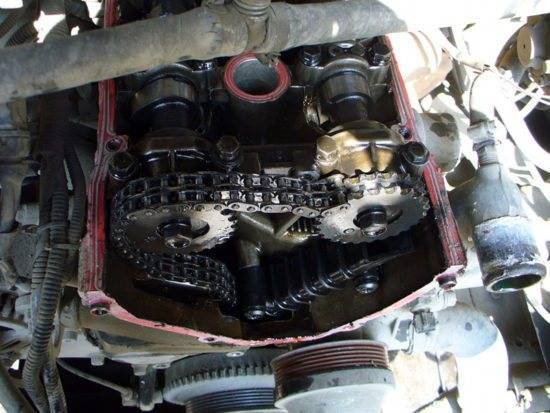

В старых автомобилях устанавливали двухрядную цепь. Ее сложно было порвать, но она со временем растягивалась и начинала шуметь. Сейчас блок двигателя стараются сделать как можно больше компактным, чтобы салон стал проворнее. Поэтому мотор стал короче и цепь тоже. К тому же, из двухрядной она стала однорядной и тонкой, похожей на цепь обычного велосипеда.

Согласно техническому устройству, цепь должна постоянно находится в масляной ванне, в отличии от ремня, который находится снаружи. В итоге необходимо удлинять на ширину цепи блок цилиндров и головку блока — а это лишние килограммы. Но главная проблема — это непрочность тонкой цепи.

Соответственно, если раньше двухрядная цепь могла прослужить весь срок до капитального ремонта, то однорядная цепь стала таким же расходным материалом как ремень. Но конструкция цепи сложнее, материалы на изготовление дороже. Цепь массивнее, больше шумит, да и замена самой цепи раза в три дороже.

Поэтому при покупке автомобиля с цепным приводом советуем тщательно провести диагностику всех деталей привода газораспределительного механизма (ГРМ).

Последствия неисправностей

Неполадки в цепной передаче ГРМ приводят к таким проблемам:

  1. Растянутая и ослабленная цепь перескакивает на несколько зубьев. Как правило, это происходит в момент запуска двигателя.
  2. Цепь, работающая с увеличенным свободным ходом, нередко обрывает успокоитель и даже «прогрызает» канавку в головке блока цилиндров, сделанной из алюминиевого сплава.
  3. В некоторых марках автомобилей, где в силовых агрегатах применена однорядная цепь, может произойти её обрыв.

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя
Двухрядные цепи тоже рвутся, но очень редко Последствия перечисленных неполадок могут быть такими:

  1. Самый безобидный вариант — смещение фаз газораспределения по причине перескакивания цепи на 1—2 зуба. Мотор плохо заводится и сильно вибрирует при работе, на ходу явно ощущается потеря мощности. При резком нажатии на педаль акселератора слышны выстрелы во впускном коллекторе либо выхлопной трубе.
  2. Когда есть смещение на 3 зуба, двигатель уже не заведётся. Другое дело, что на практике подобные ситуации встречаются редко, слишком свободная цепь проскакивает намного сильнее. Результат — удар поршнем по клапану, открывшемуся не вовремя.
  3. От сильного износа или обрыва успокоителя цепная передача ослабляется ещё сильнее, отчего наступают последствия, описанные выше.
  4. Нанесённый вред от разрыва однорядной цепи зависит от типа двигателя и момента, когда это произошло. Если все клапаны были закрыты, то поршни, продолжающие двигаться, не достанут до их тарелок.

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

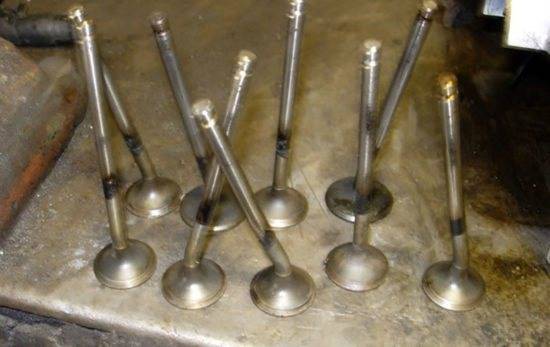

Так выглядят клапаны после встречи с поршнями

В силовых агрегатах на 8 клапанов встреча с поршнем случается довольно редко из-за технологических зазоров, предусмотренных конструкцией (кроме отдельных моторов). А вот открытый в момент обрыва или перескока цепи клапан двигателя 16V почти всегда получает удар от поршня. В результате изгибается его шток и клапан остаётся в открытом положении. В особо тяжёлых случаях последствия бывают такими:

  • повреждается даже седло клапана и направляющая втулка;
  • в верхней части поршня появляется сквозная пробоина;
  • на плоскости головки цилиндров около камеры сгорания появляется вмятина, отчего приходится менять её целиком.

Цепь, перескочившая или оборвавшаяся на ходу, даёт о себе знать резкой потерей мощности или полным отказом двигателя. Если вам удалось при этом расслышать металлический стук, означающий встречу поршня и клапана, то следует готовиться к серьёзному ремонту силового агрегата.

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

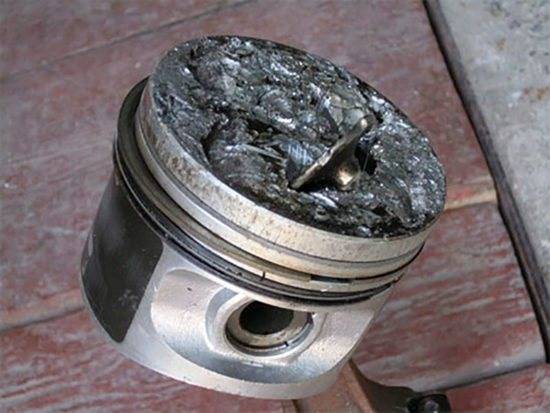

А это поршень, пробитый тарелкой клапана

Плюсы и минусы цепного привода ГРМ

Основное преимущество цепи ГРМ — долговечность. На некоторых моделях двигателей срок службы цепи может составлять от 300 до 500 тыс. км пробега автомобиля. Цепной привод не требует какого-либо дополнительного обслуживания, кроме периодического визуального осмотра.

Следует отметить также компактность цепного привода. Кроме того, цепь и детали привода хорошо защищены от внешних воздействий: попадания пыли, влаги, других загрязнений. Это обстоятельство способствует увеличению срока службы комплекта.

Основной недостаток цепного привода — его сложность и высокая цена, которая с лихвой окупается его надежностью.

Также следует отметить шумность цепного привода, а также труднодоступность и довольно высокую стоимость замены.

Шум, создаваемый цепью при работе, «маскирует» другие шумы двигателя, затрудняя диагностику неисправностей.

Цепь требует постоянной смазки, поэтому конструкторы помещают привод внутри блока цилиндров. Несмотря на то, что цепь работает постоянно, она изнашивается мало, а вот башмаки (успокоители) и гидравлические натяжители имеют ограниченный срок службы. Но даже для осмотра этих элементов приходится разбирать чуть ли не половину двигателя.

Еще один немаловажный недостаток цепного привода: в случае обрыва цепи (происходит это очень редко — но вовсе не означает, что не происходит совсем) последствия всегда катастрофичны. Так как масса стальной цепи намного больше массы ремня, при обрыве ее в лучшем случае просто наматывает на звездочки, а в худшем ошметки цепи расшвыриваются, вырывая из мотора целые куски металла.

Несмотря на недостатки, цепь традиционно применяется на автомобилях престижных марок — Jaguar, Mercedes, BMW.

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

Многие автолюбители любят устраивать между собой споры о том, что лучше: ремень ГРМ или цепь. Чтобы установить истину, необходимо знать, какие преимущества имеет цепь в двигателе, недостатки цепи ГРМ, а также для чего она нужна и какие особенности конструкции имеет цепной привод.

Матчасть

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

В автомобильном двигателе металлическая цепь используется в одном узле: в газораспределительном механизме. Чтобы понять ее назначение, стоит вспомнить о работе самого механизма.

Итак, во время работы двигателя внутреннего сгорания на многих ДВС топливно-воздушная смесь поступает в цилиндры через впускной коллектор. Камера сгорания отделена от коллектора впускным клапаном. После сгорания отработанные газы удаляются уже через выпускной коллектор, который также отделяет цилиндр от коллектора выпускным клапаном. Клапаны закрываются под воздействием клапанных пружин. А открываются под воздействием кулачков распределительного вала.

Популярные статьи  Как утеплить двигатель автомобиля на зиму

Кулачки расположены на оси вала таким образом, чтобы открывать одни клапаны, пока другие закрыты. Положение кулачков относительно клапанов меняется при вращении распредвала. В свою очередь, он вращается за счет коленчатого вала. Следовательно, необходимо как-то передавать вращение с одного вала на другой.

Цепь в двигателе выполняет данную функцию. На многих марках и моделях машин цепь заменена ремнем ГРМ. Довольно редко встречается гибридный привод, в котором цепь и ремень установлены одновременно. Кроме того, привод может дополнительно состоять из нескольких шестеренок.

Преимущества цепи ГРМ

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

Цепной привод на газораспределительном механизме используется давно и вовсе не является пережитком прошлого, как ошибочно полагают неопытные автолюбители. Решение используется и сегодня, причем такими гигантами автомобилестроения, как BMW, Toyota, Mitsubishi и многими другими. Причиной тому служат следующие преимущества:

  • Прочность. Цепь исключительно редко получает механические повреждения,
  • Износостойкость. При должном уходе ресурс цепи ГРМ составляет от 100 до 200 тысяч километров пробега,
  • На ресурс цепи не влияют низкие или высокие температуры,
  • Цепь под нагрузкой не растягивается (растяжение цепи происходит, но лишь со временем, по мере выработки ресурса),
  • Устойчивость к локальным резким перегрузкам,

Недостатки цепного привода ГРМ

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

  • Увеличенный вес. В некоторых случаях этот пункт покажется спорным, а иногда вес действительно имеет значение. Например, в гоночных автомобилях.
  • Сложность конструкции, более технологичное и затратное производство. То есть, более высокая стоимость запчасти для конечного потребителя. Кроме того, усложняется и сама конструкция всего привода ГРМ, так как нужен успокоитель, натяжитель цепи. Эти детали также выходят из строя и при этом нередко создают дополнительные проблемы.

Некоторые автолюбители не могут или не хотят выполнять эти операции самостоятельно, в результате вынуждены тратить дополнительно деньги в автосервисах. Кроме того, нужно будет при замене правильно выставить положение коленчатого и распределительного вала, что добавляет хлопот.

Шум. Даже новая цепь будет издавать во время работы двигателя больше шума, чем ремень.

Как понять, что пора менять цепь в двигателе

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

Цепь газораспределительного механизма, несмотря на свою износостойкость, тоже приходится менять. Чаще всего это происходит по причине того, что она растягивается.

То есть, ее длина увеличивается на несколько миллиметров. Вследствие этого ухудшается натяжение, цепь нередко перескакивает на 1-2 зуба шестеренки. Все это может привести к крайне негативным последствиям. Например, к заклинившему двигателю.

Самый тревожный сигнал, который привлечет внимание даже неопытного водителя, это характерный шум, издаваемый растянутой цепью: дребезжание и звук трения цепи. Это слышно даже с учетом общего шума во время работе двигателя. В этом случае возможно даже, что двигатель заглохнет, так как цепь перескакивает на 1-2 зуба и нарушается газораспределение

В этом случае возможно даже, что двигатель заглохнет, так как цепь перескакивает на 1-2 зуба и нарушается газораспределение.

Но, само собой разумеется, что до таких симптомов лучше не доводить, а регулярно проверять натяжение цепи. Можно ориентироваться и на пробег. Цепь на двигатель того или иного типа имеет определенный средний ресурс (в зависимости от модели и марки автомобиля). Как правило, это показатель от 100 тысяч километров пробега. Для успокоения совести можно проверить или заменить цепь ГРМ раньше. Например, через 60-80 тысяч км.

голоса

Рейтинг статьи

ГРМ в процессе эксплуатации

Чтобы при работе не возникло проблем, нужно периодически проверять газораспределительный механизм мотора. Нужно при помощи щупа контролировать тепловой зазор между клапаном и рычагом распредвала, а при необходимости производить регулировку.

Поскольку газораспределительный механизм предназначен для согласованной работы всех элементов двигателя, то нужно знать, что если в процессе его работы оборвется приводной ремень, то распределительный и коленчатый валы перестают работать синхронно. При этом распредвал может остановиться в положении, при котором один из клапанов останется полностью открытым и тогда двигающийся вверх поршень неизбежно ударит по клапану, который погнется, что приведет к выходу двигателя из строя и серьезному ремонту.

Чтобы избежать подобной ситуации, необходимо вовремя производить замену приводного ремня ГРМ. Периодичность замены указывается производителем в зависимости от конструктивных особенностей двигателя, но в большинстве случаев это рекомендуется делать при пробеге от 60 до 70 тыс. км. Это достаточно сложная операция, которую делают специалисты на СТО, но если у водителя есть нужные навыки, замену можно сделать и самостоятельно. Цепи ГРМ служат гораздо дольше, замена может потребоваться при пробеге от 300 до 400 тыс. км. Особенность двигателей с цепями: при их растяжении они начинают характерно греметь и позванивать, что позволяет определить необходимость замены.

Назначение газораспределительного механизма двигателя – обеспечить синхронную работу поршневой группы и клапанов. Каждый из его элементов должен работать в номинальном режиме, только тогда двигатель заведется. Иногда случается так, что ремень ГРМ не разрывается, а проскальзывает по шестерням, что будет видно по его меткам. В этом случае двигатель не заведется и потребуется замена ремня.

Плюсы и минусы цепных передач

Как видите, вариантов исполнения передач целых три. Со счетов можно списать шестеренчатую передачу – она почти не находит применения в современных агрегатах. А вот споры о том, что лучше – ремень или же цепь – не утихают до сих пор. Инженеры сошлись во мнении, что цепь лучше показывает себя там, где механизм синхронизации валов испытывает серьезные нагрузки и слабо защищен от воздействия внешних сред. При этом повышенная шумность цепной передачи является лишь платой за высокую надежность. Вот каковы особенности цепных передач:

  • Цепь может изгибаться только в одной плоскости, а значит, может синхронизировать только параллельно расположенные валы;
  • Цепной привод достаточно легко регулировать;
  • Цепь гарантируют точную установку фаз ГРМ и может повлиять на мощностные характеристики двигателя только при сильном износе – в отличие от ремня, который постепенно вытягивается;
  • Угол, с которым цепь обхватывает звездочку, не слишком сильно влияет на качество передачи энергии.

При этом цепная передача имеет ряд ключевых достоинств. На ее работу не влияет температура воздуха, вследствие чего становится возможным применение цепного привода в тропических и арктических условиях (невозможно для ременного привода). Цепи не растягиваются, крайне редко обрываются при локальных перегрузках и в целом имеют высокую прочность и износостойкость.

Преимущества и недостатки цепи ГРМ: сильные и слабые стороны цепного двигателя

Не могло обойтись и без серьезных недостатков. Цепи сложны в изготовлении – они имеют относительно сложную конструкцию, крайне требовательны к используемым материалам и соблюдению технологии производств а. К тому же, цепи довольно тяжелы, однако большой вес не играет особой роли для городского автомобиля. Напротив, в гоночном транспорте даже лишний килограмм является проблемой. Вдобавок к этому, при работе цепной привод ГРМ создает больше шума, чем ременной.
