Самостоятельный ремонт Хендай Солярис, замена цепи ГРМ

Когда менять цепь

Чтобы этого не произошло, необходимо следить за цепью, чтобы вовремя обнаружить дефекты. А вот какие симптомы будут свидетельствовать о том, что пора поинтересоваться состоянием цепи:

  • автомобиль не хочет заводиться;
  • при работе мотора слышится посторонний шум;
  • горючее стало расходоваться несколько активнее.

Если вами было обнаружено что-то подобное, это значит, что пора обратить внимание на состояние цепной передачи. Производитель никак не регламентирует периодичность проверки цепи, но лучше делать это после 25 000 км

А вот интервал службы цепной передачи регламентируется, и он составляет 140-150 000 км. Конечно, цепь может износиться и раньше. Причиной этого может стать экстремальная езда, плохие условия эксплуатации автомобиля и прочее.

Замена цепи может быть проведена в сервисном центре, а можно ее проделать и самостоятельно. Самостоятельная замена цепи хороша тем, что здесь можно сэкономить. Также в этом случае автолюбитель получает так необходимый ему опыт. Но, надо сказать, что работа это достаточно трудоемкая, и, возможно, вам лучше поручить ее профессионалам. А вот какой из инструментов необходимо приготовить для проведения самостоятельного ремонта:

  • набор необходимых головок;
  • ключи;
  • домкрат;
  • плоскогубцы;
  • набор отверток с разными жалами;

Порядок действий

Из расходных материалов, кроме самой цепи, придется купить новые натяжители, успокоители и сальники. Не забываем о том, что производить работы можно только при остывшем двигателе. Итак, начинаем.

1. Открываем капот. Отсоединяем левую клемму от аккумуляторной батареи. Снимаем защиту ДВС. Поршень первого цилиндра ставим в положение мертвой точки.
2. Сливаем моторную жидкость из двигателя.
3. Откручиваем левую опору агрегата. Подставляем под двигатель упор, после чего отворачиваем и демонтируем правую опору двигательной системы. Снимаем крышку с системы ГРМ.

Самостоятельный ремонт Хендай Солярис, замена цепи ГРМ

4. При помощи ключа ослабляем натяжное устройство и снимаем привод генератора.
5. Теперь гидронасос усилителя руля отводим в сторону. Для этого предварительно придется отвернуть крепления.
6. Отворачиваем болт, при помощи которого крепится насос рулевого усилителя. Снимаем насос, а следом и натяжитель..
7. Откручиваем крепление кронштейна правой опоры мотора. Снимаем кронштейн.
8. После этого из системы необходимо слить всю находящуюся там жидкость. Быстро сделать это не получится, и на данное действие придется затратить не менее 15 минут. Сейчас демонтируем шкив насоса антифриза. Затем снимаем сам насос вместе с уплотнителем.
9. Демонтируем шкив коленвала, предварительно отвернув все необходимые болты.
10. Снимаем генератор, сначала отвернув колодку.
11. Снимаем натяжные штифты цепи ГРМ, а затем натяжитель цепи.

Самостоятельный ремонт Хендай Солярис, замена цепи ГРМ

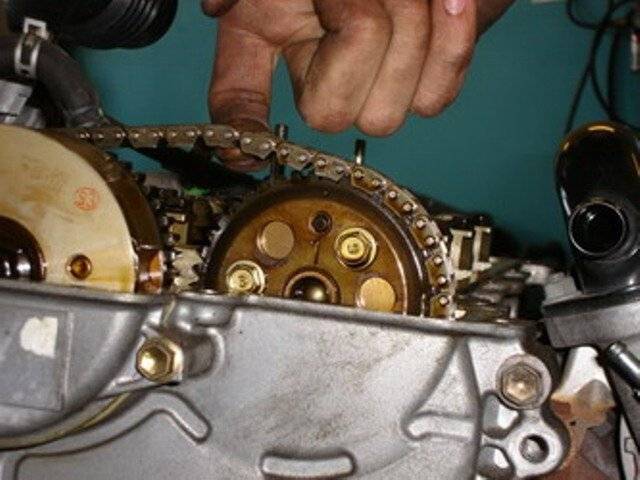

12. Крутим шкив распредвала по часовой стрелке и снимаем цепь.

Самостоятельный ремонт Хендай Солярис, замена цепи ГРМ

13. Устанавливая новую цепь, соблюдайте обратный порядок действий. Установочный винт, расположенный на коленвале, должен находиться вверху.
14. Все элементы натяжителя следует очистить от грязи и следов старого герметика. Устанавливая крышку ГРМ, также не забудьте убрать старый герметик. Промазав герметиком посадочное место, ставить на место крышку можно только через несколько минут.
15. Устанавливая натяжитель, следите за совпадением меток на звездочках распредвалов и цепи.
16. Проверяем работу движка после ремонта. Если будут обнаружены посторонние шумы, работу придется повторить.

Пошаговая инструкция

Интервалы замены заводом производителем на Хендай Солярис не регламентируются.

Основная неисправность цепи — ее растяжение, что ведет к смещению фаз газораспределения, шуму. Устраняется заменой на новую. Работы по замене достаточно трудоемкие. Необходимо тщательно поставить диагноз, в этом вам может помочь диагност, имеющий у себя в арсенале осциллограф, который снимет осциллограмму с вашего двигателя и сравнит ее с эталонной. На ней в точности будут видны углы фаз газораспределения. После этого даст вам рекомендации по замене цепи грм.

24410-25001 артикул. Натяжитель цепи.

Необходимый инструмент и принадлежности:

  • Емкость под масло
  • Набор головок
  • Набор рожковых ключей
  • Ветошь
  • Молоток
  • Отвертки
  • Пасатижи
  • Домкрат

Работы рекомендуется производить при остывшем двигателе. Их можно совместить с проверкой и регулировкой тепловых зазоров клапанов.

Открываем капот, снимаем клемму минус с АКБ. Откручиваем защиту, сливаем масло с двигателя.

Сливаем антифриз из системы охлаждения в емкость.

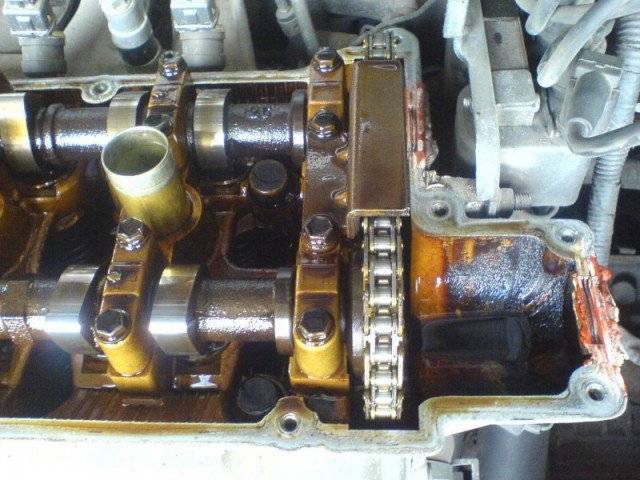

Откручиваем крышку клапанов Хендай Солярис и снимаем ее.

Опираем двигатель Хендай Солярис под домкрат через дощечку. Откручиваем кронштейн подушку двигателя со стороны ГРМ и демонтируем его.

Снимите ремень привода генератора, ключом расслабив натяжное устройство.

Необходимо сместить насос гидроусилителя руля в сторону, открутив крепления насоса.

Откручиваем натяжное устройство ремня (болт с обратной резьбой). Демонтируем его с блока.

Торцовым ключом откручиваем 4 болта правого кронштейна подушки двигателя, снимаем его.

Ключом, открутив болт опорного ролика, извлекаем его.

Шкив жидкостного насоса держится на четырех болтах, удерживая его от проворачивания необходимо открутить их и снять шкив.

Откручиваем болты крепления водяного насоса к блоку двигателя (5 штук). Снимаем его поддев шлицевой отверткой.

Торцовым ключом откручиваем болт шкива ремня (если у вас механическая коробка переменных передач – просим напарника включить пятую передачу и нажать педаль тормоза; если автоматическая трансмиссия — используем специальный удерживающий инструмент).

Снимаем шкив с торца коленчатого вала поддевая его монтажкой с разных сторон.

Откручиваем верхний и нижний болты крепления генератора к кронштейну- снимаем генератор.

Снимаем кронштейн с мотора, откручивая два болта.

Крышка газораспределительного механизма держится на блоке на четырнадцати болтах, которые необходимо открутить, после чего снимаем крышку ГРМ.

Нужно выставить верхнюю мертвую точку поршня первого цилиндра ориентируясь по меткам на валах.

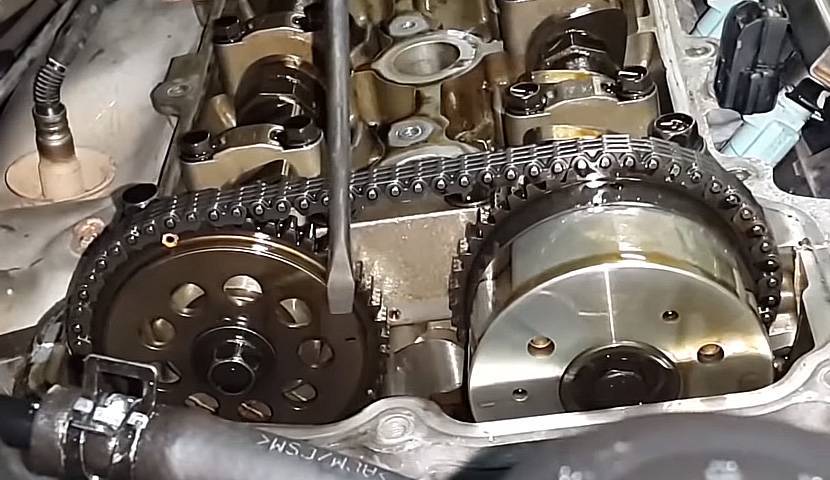

Штифтом зафиксируйте натяжное устройство башмака, отжав башмак отверткой. Откручиваем два болта натяжителя и снимаем его.

Снимаем цепь ГРМ с распределительвых валов, звездочки коленчатого вала. Вынимаем ее из моторного отсека.

Осматриваем на наличие повреждений и износа зубцов звездочки распредвалов и коленвала.

Очищаем все прилегающие плоскости на крышке и блоке. Очищаем поверхность натяжного устройства и его посадочного места на блоке.

Рекомендуется замена на новый сальник коленвала в крышке ГРМ.

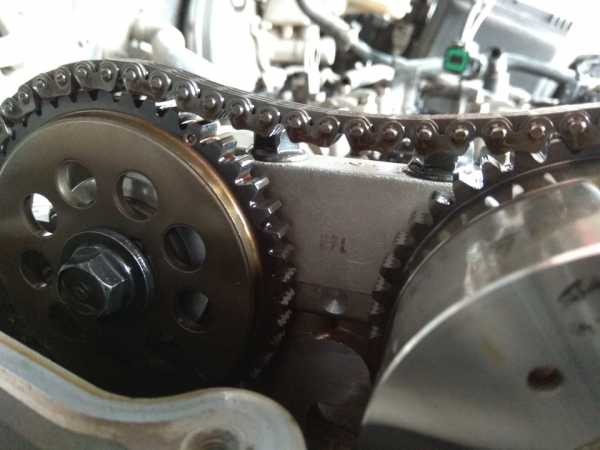

Устанавливаем цепь ГРМ на звезды, совмещая их по меткам (на новой цепи для удобства краской обозначены метки).

Производим установку натяжного устройства, нанеся на заднюю часть герметик.

Закручиваем 2 болта. Извлекаем стопорный шплинт- цепь натянется.

Проверяем метки газораспределения Хендай Солярис. Установочный штифт должен находиться в верхнем положении.

На поверхности стыков крышки и блока наносим герметик небольшим валиком.

Стыкуем их.

Закручиваем болты.

Последующую сборку осуществляем в обратном порядке.

Как видно, провести такую процедуру не трудно. Натянуть новую цепь можно, четко следуя инструкции. Каждый автолюбитель должен знать, что в багажнике обязательно хранить натяжитель, так как подобная поломка может оставить его и хендай солярис далеко от дома, а перспектива переночевать посреди трассы не радует никого.

Популярные статьи  Корейские моторные масла: особенности

Стоит также понимать, что своевременная замена данного узла – залог того, что он не порвется. Однако производитель уверяет, что это может произойти только после 250 тысячи километров. Поэтому замена подобной детали долго не будет грозить автовладельцу.

Hyundai Solaris использует сразу несколько приводных систем (объемом 1,4 и 1,6 л), поэтому работе газораспределительного механизма (ГРМ) на этом авто отводится особо важная роль. Мельчайшие помехи в работе ГРМ будут находить ощутимое отражение на работе всего силового агрегата. Будет снижаться тяговая мощность. Так что, если пришло время планового ремонта, замена цепи ГРМ Хендай Солярис должна проводиться в первую очередь.

Пошаговая инструкция

Такой процесс замены требует определенных знаний и опыта. Если вы впервые столкнулись с необходимостью смены цепи, то лучше не делать это самому, а отдать свое авто в ремонт на СТО. Для тех автовладельцев, кто хочет своими силами заменить элемент, предлагаем воспользоваться данным материалом.

Сталкивались ли вы с необходимостью замены цепи ГРМ?

Опрос

  • Да
  • Нет

Загрузка …

Что приготовить?

Вам понадобятся:

  • ключи-головки;
  • гаечные ключи;
  • плоская и крестовая отвертки;
  • плоскогубцы.

Набор ключей-головок

Гаечный ключи

Плоская и крестовая отвёртки

Плоскогубцы

Инструкция

Сначала следует отключить аккумулятор и снять крышку головки блока цилиндров. Также потребуется демонтировать защиту ДВС, после чего установить поршень первого цилиндра в положение ВМТ.
Слейте моторную жидкость из ДВС.
Подставьте под мотор надежный упор, после чего открутите винты, при помощи которых крепится правая опора агрегата. Затем вам нужно открутить соответствующие винты, чтобы демонтировать крепление правой опоры мотора.
Ключом вам следует провернуть ролик натяжного механизма, чтобы ослабить ремень. Затем демонтируйте приводной ремень вспомогательных устройств с валов.
После этого необходимо демонтировать крепежный винт насоса ГУРа, отодвинуть устройство в сторону и отвернуть крепежный винт натяжного устройства. Это делает методом проворачивания штифта по часовой стрелке, поскольку у него обратная резьба. Снимите устройство натяжения.
Далее, следует отвернуть крепежные винты нижнего кронштейна правой опоры и снять его. После этого извлечь винт крепления ролика ремня и снять сам ролик.
Затем нужно слить весь антифриз, который находится в системе. Процедура слива может занять более 20 минут. Далее, придерживая шкив насоса антифриза, следует вытащить четыре винта его крепления. Снимите вал насоса, а после этого отверните и вытащите винты его крепления к БЦ мотора. Насос вместе с уплотнительной резинкой можно снять.
Отверните винт крепления коленчатого шкива, снимите сам шкив. Затем от генератора нужно отсоединить колодку с проводами. Открутите гайку, после чего снимите сам генератор.
Теперь следует отвернуть все винты устройства ГРМ. Извлеките крышку, а после этого демонтируйте натяжные штифты и натяжитель самой цепи механизма. Поверните распределительный шкив по часовой стрелке.
После этого саму цепь можно снять. Установите цепь, соблюдая обратный порядок работ

При установке обратите внимание на то, чтобы установочный болт на коленчатом шкиве был расположен сверху. Все соприкасающиеся элементы натяжного устройства нужно очистить от остатков старого герметика

Затем эти компоненты следует промазать новым герметиком.
Установите натяжной механизм цепи ГРМ. Следите за тем, чтобы метки на шестеренках распредвалов и на цепи совпадали. Все дальнейшие действия проводите в обратном порядке. Более подробно можете узнать о смене компонента на видео.

1. Проверните ролик натяжного устройства

2. Снимите ремешок привода с вала

3. Извлеките ремешок привода

4. Демонтируйте натяжной механизм

5. Извлеките защитную крышку цепи ГРМ

6. Снимите цепь ГРМ

Как долго выдерживает мотор на Solaris?

По заверениям разработчиков ресурс двигателя «Хендай-Солярис» рассчитан на 180 000 км. Этот отрезок пути водителю удается пройти без серьезных неисправностей. При уверенном и бережном использовании автомобиль может преодолеть и до 300 тыс. км. Силовой агрегат оборудован системой впрыска, выступая в линейке Gamma.

По многочисленным испытаниям этот аппарат продемонстрировал лучшие качества, подвергаясь малому проценту износа. Нестандартные решения инженеров помогли улучшить работу мотора. Это можно проследить по вплавленным гильзам, встроенным вместо впрессованных вариантов. Такой подход увеличивает ресурс двигателя «Хендай-Солярис», давая возможность колесить без проблем по любым автодорогам. Дополнительным преимуществом является и масляное охлаждение дна поршня.

Замена ГРМ Солярис

Замена ГРМ автомобиля – это достаточно сложный и трудоемкий процесс, который не каждый сможет выполнить своими силами. Тем не менее, при наличии свободного времени, желания, а, в идеале, и опыта, можно попробовать провести работу своими силами.

Где в Солярисе ГРМ?

Как и в любом другом автомобиле, ГРМ Солярис расположен в передней части машины под капотом. Рассмотрим, как можно заменить ремень на примере автомобиля 2011 года выпуска с двигателем 1.4 л. На двигателе Солярис 1.6 замена производится аналогичным образом.

Инструменты для работ:

  • ключи-головки;
  • гаечные ключи;
  • отвертки;
  • плоскогубцы.

Инструкция к Хендай Солярис – замена ремня ГРМ:

  • Отсоединить клеммы АКБ.
  • Демонтировать крышку головки блока.
  • Убрать защиту мотора, а затем привести поршень 1-ого цилиндра в ВМТ.
  • Слить масло силового агрегата.
  • Подпереть двигатель домкратом или любым подходящим предметом.
  • Выкрутить винты, удерживающие правую подушку мотора, и демонтировать ее крепления.
  • При помощи ключа прокрутить натяжной ролик, чтобы ослабить ремень привода вспомогательных агрегатов.
  • Снять с машины ослабленный поликлиновый ремень.
  • Отсоединить крепеж насоса ГУРа и сдвинуть его в бок.
  • Выкрутить винт натяжного устройства путем вращения штифта по направлению часовой стрелки.
  • Демонтировать механизм натяжения.
  • Снять справа винты нижнего кронштейна подушки и демонтировать его.
  • Снять винт ролика ремня и удалить ролик.
  • Полностью удалить из системы охлаждения антифриз (процесс занимает около 20-25 минут).
  • Удалить 4 винта насоса охлаждающей жидкости, удерживая при этом шкив.
  • Демонтировать вал насоса, затем удалить винты, удерживающие его на блоке цилиндров двигателя.
  • Снять насос в сборе.
  • Снять коленчатый шкив.
  • Открепить от генератора колодку проводов.
  • Выкрутить гайку и вытащить генератор.
  • Выкрутить болт механизма газораспределителя.
  • Снять крышку, затем убрать штифты и натяжитель цепи.
  • Шкив распредвала провернуть по часовой.
  • Далее демонтировать цепь и поставить на ее место новую, действуя в обратном порядке. Во время монтажа установочный болт коленвала должен находиться вверху.
  • Удалить с каждого из соприкасающихся устройств отработавший герметик и нанести новый слой вещества.
  • Поставить натяжной ролик ремня ГРМ Солярис. При этом метки на шестеренках распределительных валов и на цепи должны совместиться.
  • Все снятые ранее агрегаты установить в обратной последовательности.

На этом замена ГРМ Хендай Солярис считается оконченной

В процессе работ важно правильно установить метки ГРМ Солярис

Цена на ремень ГРМ Солярис

Мы же выяснили, что на Хендай Солярис всегда устанавливается цепь, а ее стоимость, как известно, выше. Сегодня купить цепь ГРМ на Солярис оригинального производства можно за 5,5-6 тыс. рублей. Для замены также подходит аналог оригинального происхождения, которые стоит уже дешевле – от 3600 руб. У производителя Bga можно приобрести сразу комплекты – их цена начинается от 13,5 тыс. рублей.

Популярные статьи  Расход топлива во время прогрева мотора и в момент запуска силового агрегата

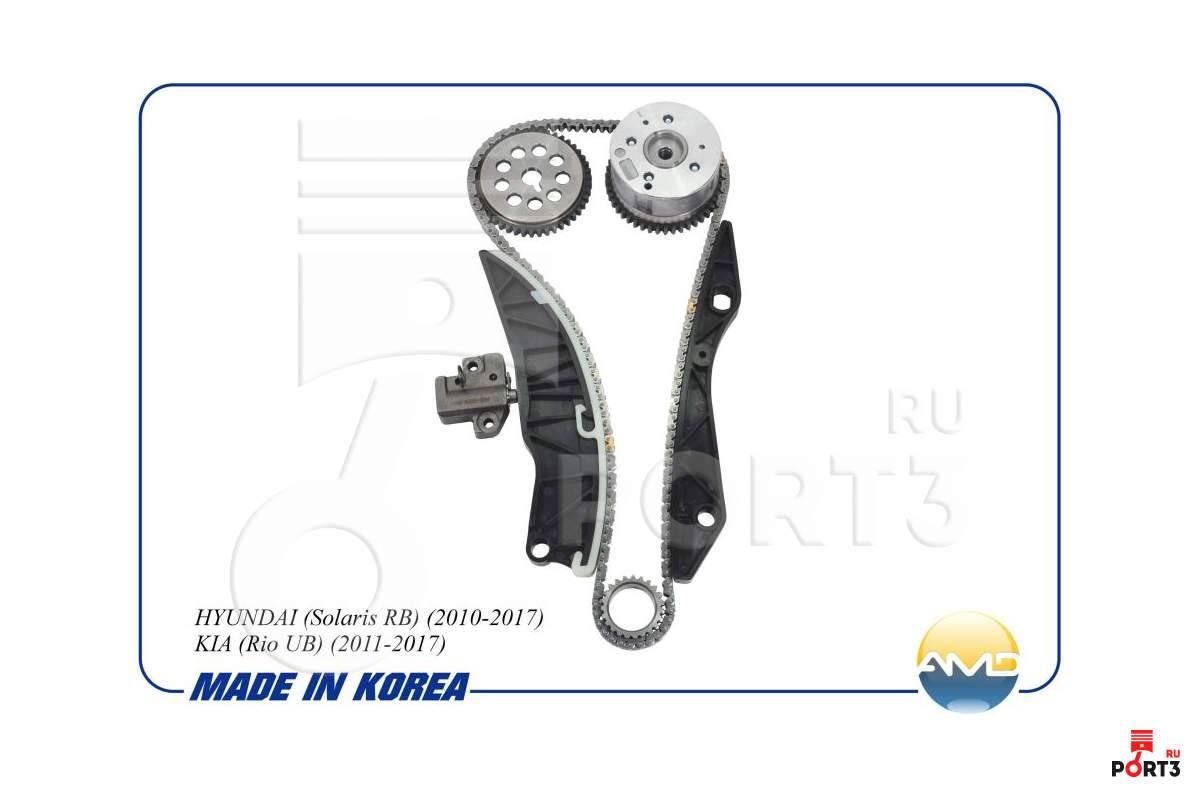

Каталожные номера деталей:

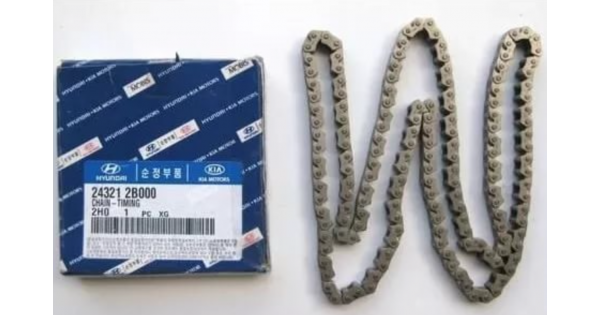

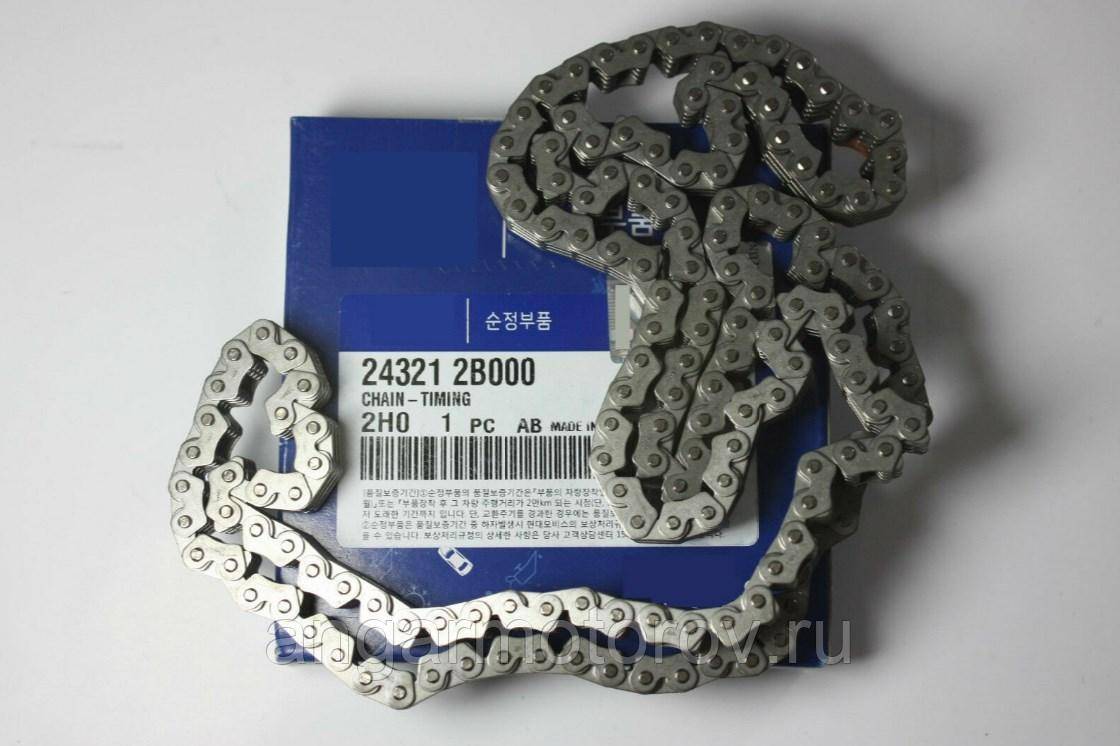

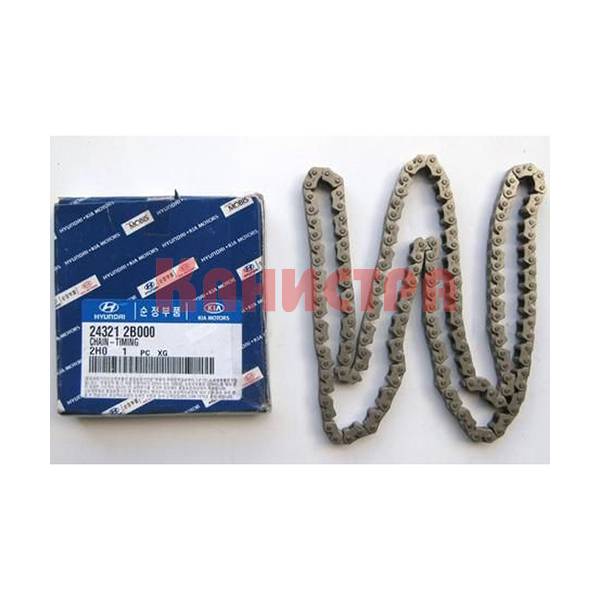

  • 243212B000 – цепь ГРМ оригинал;
  • 244202B000 – цепь (аналог от Hyundai-KIA), направляющая, шестерня распредвала;
  • HY2403212B000 – аналоги фирмы DOMINANT;
  • TC2720FK – комплекты цепи от Bga.

Теперь вы знаете, когда менять ремень ГРМ Хендай Солярис и как можно выполнить данную процедуру самостоятельно, не прибегая к помощи специалистов СТО. Каждый автомобилист должен знать, что помимо замены, которая производится в случае необходимости, нужно также периодически проводить проверку цепи, измерять уровень ее растяжения (оно не должно быть более 5 мм). Небрежное отношение может привести к обрыву цепи и поломке ДВС.

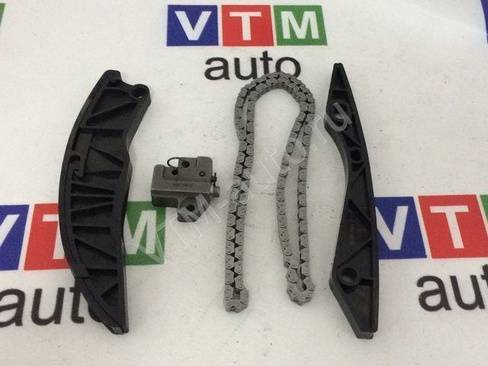

Качество комплектов цепи грм

Как правило для владельца рынок выглядит следующим образом. Огромное количество предложений от различных марок и брендов. Встает вопрос а что же выбрать. На самом деле выбора как такового нет. По факту сегодня сложилась патовая ситуация. Есть только оригинал, контрафакт и куча низкокачественных деталей из Китая. Качественных дублей по этой группе запчастей сегодня нет.

Все эти комплекты дешевле оригинала не только из-за разницы в бренде, но и потому что изготовлены не понятно из чего и как. У них очень быстро растягивается цепь, изнашиваются звездочки и шестерни распредвала и коленвала. ОБРЫВ ИЛИ ПЕРЕСКОК ЦЕПИ приводит к встрече клапанов и поршней.. К работе муфт CVVT (фазовращатель на впускном распредвале) из таких комплектов, тоже есть вопросы.

Черный список комплектов цепи грм : SAT, AMD, ASVA, AMIWA, DAYCO, FEBEST, JUST DRIVE, NSP, PARTS MALL, PATRON, STELLOX, UNITED MOTORS.

Вроде бы выбор напрашивается сам собой. Берем оригинал и закрываем вопрос. Но здесь другая беда, контрафакт, которым сегодня завален весь рынок. Если еще два года назад, можно было отличить оригинальную цепь от контрафактной, то сегодня большинство деталей по внешнему виду упаковки и самой детали уже не отличить. Откуда берется и как сбывается контрафакт?

Рассмотрим конкретные примеры. Забиваем оригинальный номер цепи и смотрим выдачу.

Так выглядит выдача в EMEX

Почти всегда человек остановит свой выбор на самом дешевом предложении. А это огромный риск купить контрафактную деталь. Вы можете сказать: ну там же вон рейтинг есть. Это рейтинг сроков исполнения заказа, к качеству он не имеет отношения

А как купить настоящею деталь? Обратите внимание на выделенную зону – зеленное выделение. Это код поставщика, который именно в этом магазине выводится при наведении на рейтинг

Вам нужно узнать у менеджера, под каким кодом находится дилерский склад.

В автодоке коды поставщица видно сразу, дилер также под каким-то кодом А вот в автопитере давно догадались сделать для дилера свое обозначение

Дилерские склады сегодня являются единственной гарантией покупки оригинальных запчастей. Контрафакт с дилерского склада за много лет пока не встретился ни разу. Значит ли что с других складов продается только контрафакт? Нет не значит, но как простой владелец должен отличить оригинал от контрафакта?

Нужно заметить, что такая сложная ситуация сложилась именно с цепью. Контрафакт сейчас везде, но в большинстве случаев можно перейти на хороший дубль. Однако в данном случае хороших дублей пока нет.

На вопрос, что установлено на Хендай Солярис, цепь или ремень ГРМ, иногда не могут ответить даже менеджеры, продающие автомобиль. Это вдвойне странно, учитывая, что видно всё невооруженным глазом. Снаружи ремень отсутствует, значит, привод в автомобиле цепной.

Фазы ГРС механизма

Фазы ГРС – это именно то, благодаря чему двигатель автомобиля функционирует симультанно, без нарушений. Если эти самые фазы сбиваются, то или поршень не будет доходить до ВМТ в нужное время, или клапан отстанет, одним словом, проблемы неизбежны.

Фазы ГРС всегда устанавливаются по разметкам, благодаря чему достигается четкая и синхронная работа мотора.

Самостоятельный ремонт Хендай Солярис, замена цепи ГРМ

Если надо выставить метки грм правильно, придется снимать ремень. Запастись придется ключами, отвертками и всеми теми инструментами, которые облегчат работу. Например, вороток для накидных головок – таким удобно цеплять гайку практически в любом месте.

Каждый эксперт подтвердит, что фазы ГРС должны устанавливаться с завода. Но в процессе активной эксплуатации двигателя, ремонта и т.п, фазы сдвигаются, машина начинает плохо тянуть, мотор вибрировать.

Алгоритм проведения операции по диагностике правильности меток:

  • Снимается верхняя крышка-защита ремня.
  • Скоростная коробка переключается на 4-ю.
  • Автомобиль толкается вперед до совпадения метки риски вала с разметкой крышки (нижней).
  • Теперь надо будет заглянуть под капот.
  • Здесь найти картер сцепления, вынуть из него резиновый запор, закрывающий доступ к отверстию, через которое хорошо просматривается метка на маховике.

Сколько служит цепь

Поразительно, сколько различных мифов и баек можно узнать о цепи:

  1. Цепь не надежна и растягивается к 100 000. (В действительности оригинальная цепь не растягивается, а контрафакт и дубли — да).
  2. На солярисе это слабое место, нужно постоянно проверять натяжение цепи. (Это не так).
  3. Легко рвется. (Только в том случае, если на машине до 2013 года при разгоне в отсечку случайно воткнуть пониженную передачу. И то не факт).
  4. Легко перескакивает. ( Единичные случаи).
  5. Цепь любит греметь. (Нет, не любит).

На практике с 2012 года не было НИ ОДНОЙ разорванной цепи, а с проскочившей — всего несколько машин.

По современным меркам цепь вечная. Не могу вспомнить других машин с подобным ресурсом. Сегодня уже множество солярисов с огромными пробегами и все еще с родной цепью. Если в цифрах то раньше 300 тыс.км даже думать о ней не стоит. Примерно к 450 тыс.км. уже можно проверить цепь. На эти цифры ориентируемся только если вы уверенны в пробеге. Если машина куплена бу ориентироваться на цифры одометра не стоит. Сегодня очень много машин со скрученными пробегами. Такая услуга на рынке стоит всего 500 руб. Скручивают как правило половину пробега. Именно поэтому нужно проверять состояние цепи.

Замена цепи (или ремня) привода газораспределительного механизма Hyundai Solaris

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 14 мм
  • Гаечный ключ торцевой Г-образный 17 мм
  • Гаечный ключ торцевой Г-образный 19 мм
  • Динамометрический ключ
  • Насадка на вороток 10 мм
  • Отвертка плоская средняя
  • Инструмент для снятия шкива коленчатого вала

Детали и расходники:

  • Емкость для слива масла
  • Моторное масло
  • Воронка
  • Штифт
  • Герметик
  • Валик
  • Сальник коленчатого вала
  • Цепь привода газораспределительного механизма

Примечание:

Работу удобнее проводить на смо­тровой канаве или эстакаде.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Ключом «на 10» откручиваем пластиковую крышку на двигателе, и снимаем крышку.

3. Снимите крышку головки блока цилиндров, как описано здесь.

4. Снимите брызговик двигателя, как описано здесь.

5. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия, как описано здесь.

6. Слейте моторное масло из картера двигателя, как описано здесь.

7. Снимите верхний кронштейн правой опоры силового агрегата, как описано здесь.

8. Снимите ремень привода вспомогательных агрегатов, как описано здесь.

Популярные статьи  Замена масла МКПП Поло Седан

9. Выверните болт верхнего крепления насоса гидроусилителя, и отведите насос в сторону.

10. Выверните болт крепления натяжителя ремня привода вспомогательных агрегатов (болт с обратной резьбой), и снимите натяжитель.

11. Выверните четыре болта крепления нижнего кронштейна правой опоры к двигателю, и снимите кронштейн.

12. Выверните болт крепления вспомогательного ролика ремня привода вспомогательных агрегатов, и снимите ролик.

Примечание:

Старый и новый вспомогательный ролик.

13. Снимите водяной насос, как описано здесь.

14. Удерживая шкив коленчатого вала от проворачивания специальным приспособлением, выверните болт крепления шкива, и снимаем шкив с коленчатого вала.

Примечание:

Если нет инструмента для удержания шкива, то перед отворачиванием болта крепления шкива привода вспомогательных агрегатов, включаем пятую передачу в коробке передач и просим помощника нажать педаль тормоза.​

15. Выверните три болта крепления кронштейна генератора, и снимите кронштейн.

16. Снимите генератор, как описано здесь.

17. Выверните четырнадцать болтов крепления крышки газораспределительного механизма, и снимите крышку (для наглядности расположение болтов показано на снятой крышке).

18. Специальным приспособлением или отверткой отожмите башмак натяжителя и зафиксируйте натяжитель штифтом.

19. Выверните два болта крепления натяжителя, и снимите натяжитель.

Примечание:

Натяжитель цепи привода газораспределительного механизма, с вставленным штифтом.

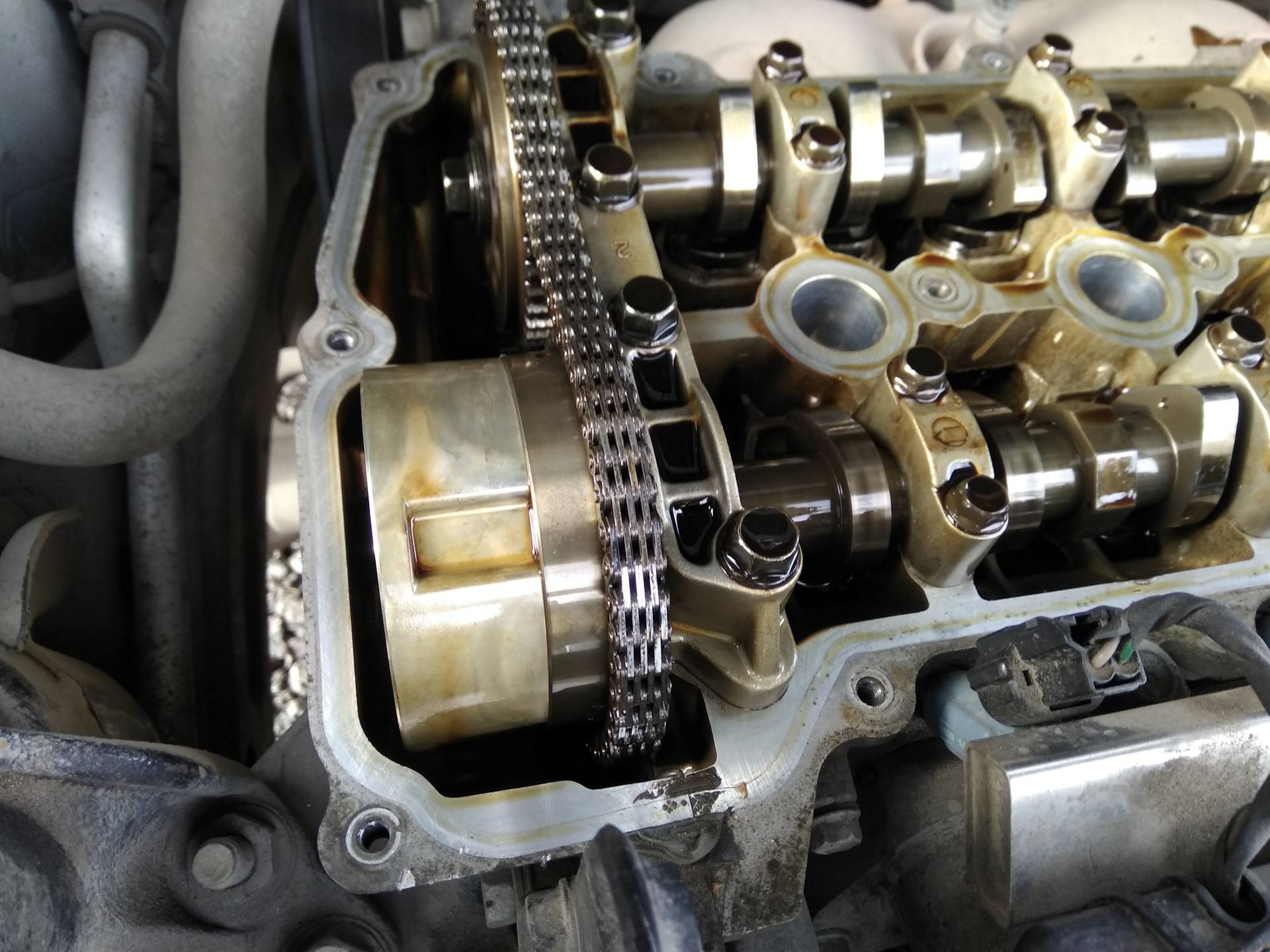

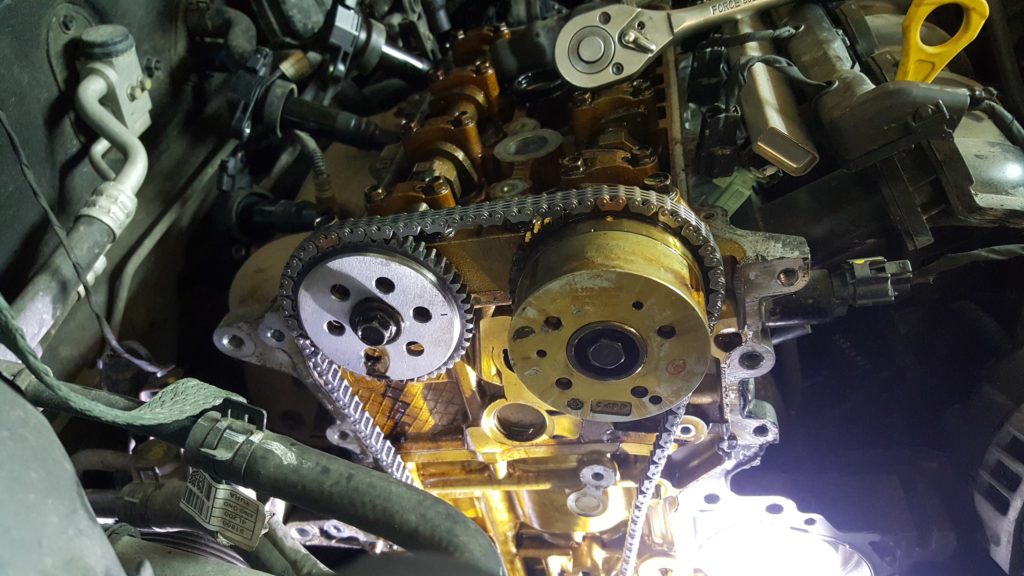

20. Немного проверните распределительный вал выпускных клапанов по часовой стрелке, и снимите цепь с шестерен распределительных валов и с шестерни коленчатого вала.

21. Установите цепь в обратном порядке по меткам на шестернях распределительных валов и на цепи (окрашенные звенья), следя за тем, чтобы установочный штифт на коленчатом валу находился вверху.

22. Установите натяжитель цепи и извлеките из него штифт.

23. Очистите от старого герметика привалочные поверхности блока цилиндров.

24. Нанесите на привалочные поверхности крышки цепи привода газораспределительного механизма герметик валиком толщиной 3–5 мм.

Примечание:

Установите крышку, вверните и затяните равномерно, в несколько проходов 10-миллиметровые болты моментом 9,8–11,8 Н·м, а 12-миллиметровые – моментом 18,6–23,5 Н·м.

25. Установите все остальные детали в порядке, обратном снятию.

26. Залейте моторное масло, как описано здесь.

ПОЛЕЗНЫЕ СОВЕТЫ:

При каждом снятии крышки цепи привода газораспределительного механизма заменяйте сальник коленчатого вала.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Замена ремня ГРМ Солярис

Замена ремня Грм солярис должна проводиться с учетом состояния запчасти и всей системы. В процессе замены меняется сам механизм газораспределения и натяжной ролик. Процедуру можно выполнить в специализированном автосервисе, но дешевле и надежнее произвести замену своими руками.

Грм солярис

Система ГРМ является важнейшей составляющей современного автомобиля. Она отвечает за стабильную и синхронизированную работу двигателя и его основных агрегатов

Поэтому важно следить за тем, в каком состоянии находится ремень ГРМ Солярис, вовремя выявлять любые изменения во внешнем виде устройства и в работе системы, и как можно быстрее их устранять

Относительно привода автомобиля говорить «ремень ГРМ Хендай Солярис» не совсем корректно. Машина выпускается с двумя типами двигателя, которые имеют схожее строение и оснащены цепным приводом механизма газораспределения. Это означает, что в любых модификациях Солярис установлена цепь, а не ремень. Хотя иногда условно (скорее по привычке) цепь ГРМ называют словом «ремень».

Замена ремня ГРМ Хендай Солярис – пробег

Производителем не указано, на каком пробеге нужно заменять ГРМ на Хендай Солярис – считается, что цепной привод способен отходить весь период эксплуатации авто и должен меняться только в случае капремонта силового агрегата.

В действительности же многие опытные автомобилисты и сотрудники сервиса могут точно ответить на вопрос, через сколько менять ГРМ на Хендай Солярис. Как правило, цепь ходит в среднем 250 тыс. км пробега. После указанного срока велика вероятность того, что растяжение цепи достигнет допустимого предела – в этом случае специалисты рекомендуют однозначно менять ГРМ.

Замена Грм солярис

Замена ГРМ автомобиля – это достаточно сложный и трудоемкий процесс, который не каждый сможет выполнить своими силами. Тем не менее, при наличии свободного времени, желания, а, в идеале, и опыта, можно попробовать провести работу своими силами.

Где в Солярисе ГРМ?

Как и в любом другом автомобиле, Грм солярис расположен в передней части машины под капотом. Рассмотрим, как можно заменить ремень на примере автомобиля 2011 года выпуска с двигателем 1.4 л. На двигателе Солярис 1.6 замена производится аналогичным образом.

Инструкция к Хендай Солярис – замена ремня ГРМ:

  • Отсоединить клеммы АКБ.
  • Демонтировать крышку головки блока.
  • Убрать защиту мотора, а затем привести поршень 1-ого цилиндра в ВМТ.
  • Слить масло силового агрегата.
  • Подпереть двигатель домкратом или любым подходящим предметом.
  • Выкрутить винты, удерживающие правую подушку мотора, и демонтировать ее крепления.
  • При помощи ключа прокрутить натяжной ролик, чтобы ослабить ремень привода вспомогательных агрегатов.
  • Снять с машины ослабленный поликлиновый ремень.
  • Отсоединить крепеж насоса ГУРа и сдвинуть его в бок.
  • Выкрутить винт натяжного устройства путем вращения штифта по направлению часовой стрелки.
  • Демонтировать механизм натяжения.
  • Снять справа винты нижнего кронштейна подушки и демонтировать его.
  • Снять винт ролика ремня и удалить ролик.
  • Полностью удалить из системы охлаждения антифриз (процесс занимает около 20-25 минут).
  • Удалить 4 винта насоса охлаждающей жидкости, удерживая при этом шкив.
  • Демонтировать вал насоса, затем удалить винты, удерживающие его на блоке цилиндров двигателя.
  • Снять насос в сборе.
  • Снять коленчатый шкив.
  • Открепить от генератора колодку проводов.
  • Выкрутить гайку и вытащить генератор.
  • Выкрутить болт механизма газораспределителя.
  • Снять крышку, затем убрать штифты и натяжитель цепи.
  • Шкив распредвала провернуть по часовой.
  • Далее демонтировать цепь и поставить на ее место новую, действуя в обратном порядке. Во время монтажа установочный болт коленвала должен находиться вверху.
  • Удалить с каждого из соприкасающихся устройств отработавший герметик и нанести новый слой вещества.
  • Поставить натяжной ролик ремня ГРМ Солярис. При этом метки на шестеренках распределительных валов и на цепи должны совместиться.
  • Все снятые ранее агрегаты установить в обратной последовательности.

На этом замена ГРМ Хендай Солярис считается оконченной

В процессе работ важно правильно установить метки ГРМ Солярис

Цена на ремень Грм солярис

Мы же выяснили, что на Хендай Солярис всегда устанавливается цепь, а ее стоимость, как известно, выше. Сегодня купить цепь ГРМ на Солярис оригинального производства можно за 5,5-6 тыс. рублей. Для замены также подходит аналог оригинального происхождения, которые стоит уже дешевле – от 3600 руб. У производителя Bga можно приобрести сразу комплекты – их цена начинается от 13,5 тыс. рублей.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
