Как заменить лампы габаритных огней на Рено Логан?

Содержание

Инструкция по замене

Меняем передние тормозные колодки на рено логан своими руками (фото и видео)

В целом процесс замены достаточно простой, ничего сложного в этом нет, но лучше все же посмотреть в сервисный мануал и ознакомиться с электрической схемой подключения.

Инструменты и материалы

Когда все нужные изделия будут куплены, можно приступать к подготовке.

Вам потребуется:

  • отвертка с крестовым наконечником для откручивания болтов, которые крепят оптику;
  • гаечный ключ для демонтажа гаек (автор видео — канал ЖЖЖоGGGово).

Алгоритм действий

Перед началом работ обязательно отключите зажигание — это позволит избежать возможного замыкания в ходе ремонта.

Как заменить лампочки в стоп-сигналах:

  1. Для начала необходимо открыть крышку багажного отсека машины.
  2. Далее, учитывая конструктивные особенности авто, нужно снять пластиковую облицовку, за которой расположена оптика. Как правило, этот этап не вызывает сложностей, для демонтажа облицовки нужно отсоединить четыре клипсы. Таким образом, вы сможете получить доступ к барашковой гайке.
  3. Возможно такое, что доступ к нижней гайки будет закрыт еще одной крышкой, в таком случае вам нужно будет ее снять. Данная крышка расположена там же, где и облицовка.
  4. Выполнив эти действия, вам потребуется выкрутить обе гайки. Одна из них расположена в удобном месте, выкрутить ее — не проблема. Что касается второй гайки, то с ней могут возникнуть сложности, поскольку место ее расположения неудобное, соответственно, открутить руками ее не получится. Как правило, для выкручивания используется гаечный ключ-головка на 22, вам нужно только сорвать гайку, после чего можно действовать руками. Будьте осторожны и не упустите гайку, поскольку потом придется разбирать весь багажник для ее поиска.
  5. Когда гайки будут откручены, можно снимать саму оптику. Проследите за тем, чтобы при демонтаже и верхняя, и нижняя часть фар извлекалась синхронно, в противном случае фонарь может попасть в распор. Возможно, на данном этапе потребуется помощь помощника.
  6. Когда оптика будет извлечена, вам надо будет открутить три самореза отверткой. Таким образом, вы сможете добраться непосредственно до источника освещения. Старое изделие извлекается, вместо него устанавливается новое.
  7. Когда устройства будут заменены, производится сборка оптики, все действия выполняются в обратной последовательности. Теперь вам остается только включить зажигание и проверить работоспособность установленной лампочки, нажав на педаль газа.

Фотогалерея «Самостоятельная замена»

В некоторых авто процедура замены выглядит более просто. К примеру, в автомобилях ВАЗ 2109 достаточно просто снять облицовку задних фонарей, после чего вы получите доступ к разъему с источником освещения, который выкручивается и меняется на новый. Мы рассмотрели самый сложный вариант.

Цена вопроса

Цены на лампы варьируются в очень большом диапазоне. На рынке можно встретить изделия стоимостью от 30 до 1000 рублей за штуку.

Замена ламп световых приборов, виды ламп

Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы

Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой

Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены.

Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы.

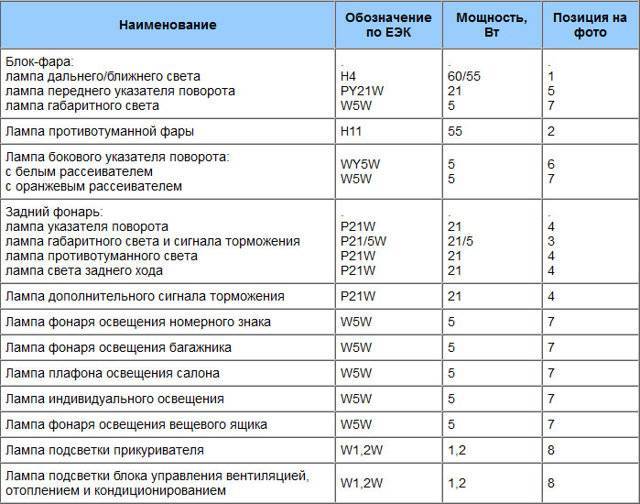

Лампы применяемые на Renault Logan

Наименование Обозначение по ЕЭК Мощность, Вт Позиция на фото
Блок-фара:
лампа дальнего/ближнего света Н4 60/55 1
лампа переднего указателя поворота PY21W 21 5
лампа габаритного света W5W 5 7
Лампа противотуманной фары Н11 55 2
Лампа бокового указателя поворота: WY5W 5 6
с белым рассеивателем с оранжевым рассеивателем W5W 5 7
Задний фонарь:
лампа указателя поворота P21W 21 4
лампа габаритного света и сигнала торможения P21/5W 21/5 3
лампа противотуманного света P21W 21 4
лампа света заднего хода P21W 21 4
Лампа дополнительного сигнала торможения P21W 21 4
Лампа фонаря освещения номерного знака W5W 5 7
Лампа фонаря освещения багажника W5W 5 7
Лампа плафона освещения салона W5W 5 7
Лампа индивидуального освещения W5W 5 7
Лампа фонаря освещения вещевого ящика W5W 5 7
Лампа подсветки прикуривателя W1.2W 1,2 8
Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием W1.2W 1,2 8

то-же на картинке

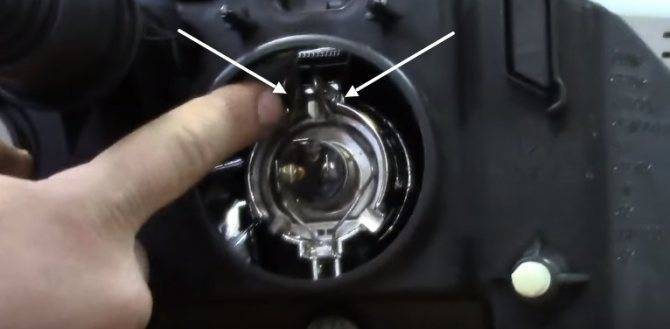

Замена ламп блок-фары — дальнего и ближнего света

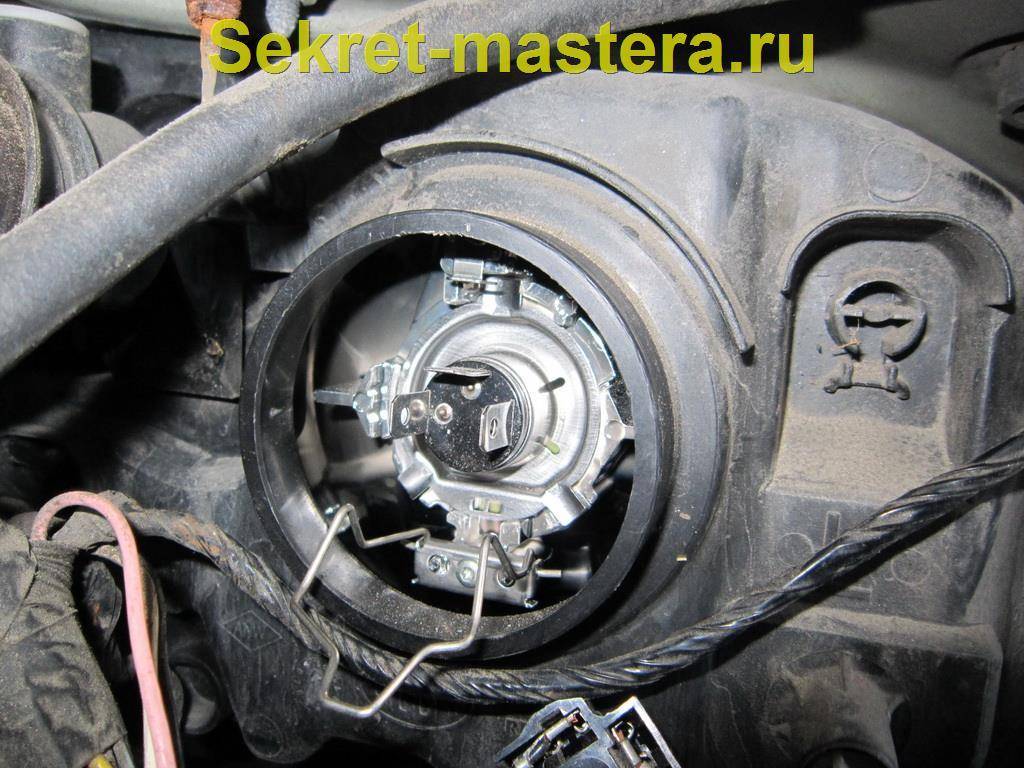

Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.

Тип лампочки: Н4.

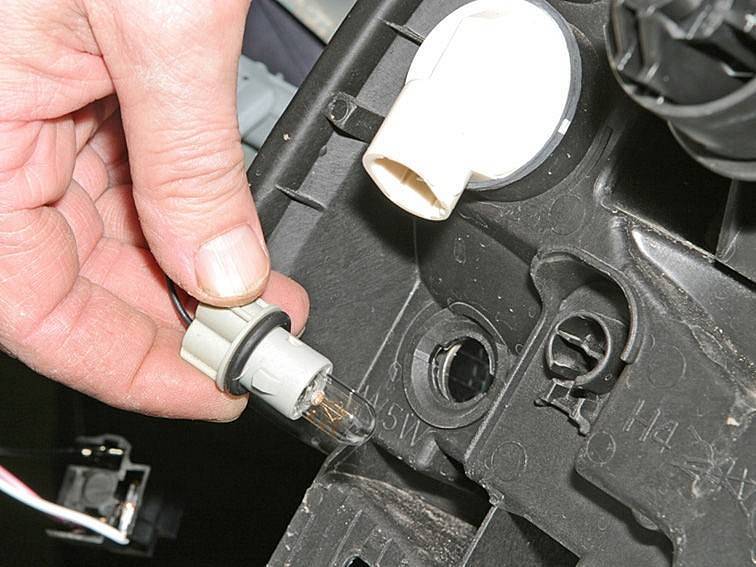

Замена лампы габаритного фонаря

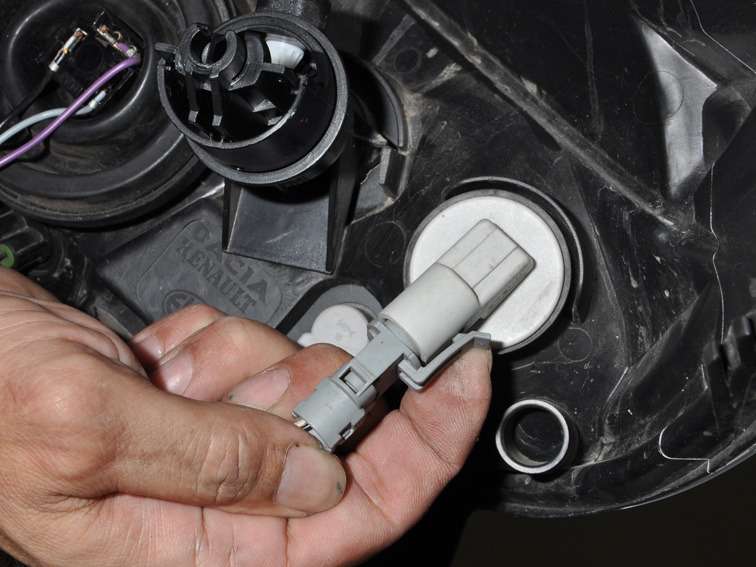

Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.

Тип лампочки: W5W.

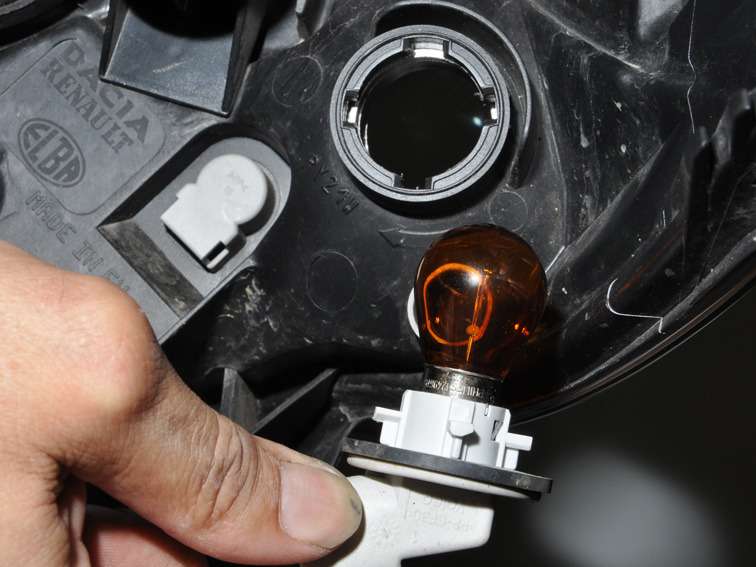

Замена ламп указателей поворота

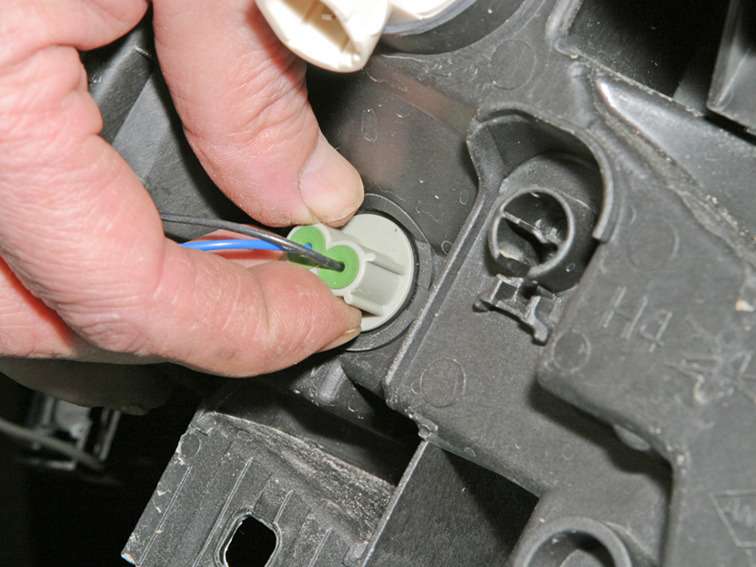

Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.

Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.

Тип лампочки: PY21W.

Чистка фар

Фары оборудованы стеклом из поликарбоната.

Для чистки следует использовать мягкую ткань или вату.

Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.

Закончите чистку, осторожно вытирая мягкой сухой тканью. Использование моющих средств, содержащих спирт, запрещено

Использование моющих средств, содержащих спирт, запрещено.

Замена ламп задних фонарей

Выкрутите винты 1 и извлеките блок задних фонарей.

Снимите пеноматериал 2.

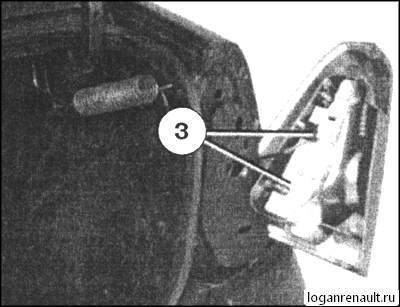

Отсоедините патрон, нажав на фиксатор 3.

4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Замена лампы дополнительного стоп-сигнала

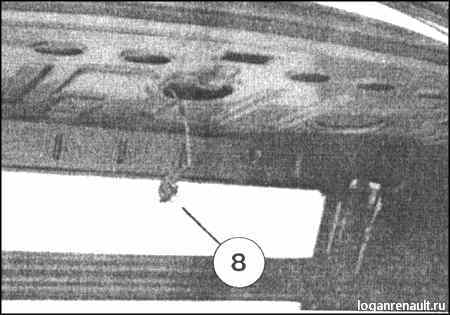

Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.

Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.

Тип лампочки: Р 21W.

Замена лампы фонаря освещения номерного знака

Освободите патрон 9 с помощью инструмента типа плоской отвертки.

Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.

Замена передней лампы габаритов, дневного ходового огня на рено Сандеро 2.

Замена фронтальной лампы габаритов, дневного ходового огня на рено Сандеро 2.

Перечисленные варианты, не считая светодиодной ленты, способны работать на фазе 1 и фазе 2. Чтоб ДХО прослужили длительно, нужно приобрести уникальные запчасти.

Чтоб поставить либо поменять ДХО, нужно выполнить ряд действий:

  1. Приготовить материалы и инструменты. Не считая самих ламп необходимо приобрести:
  • двухсторонний скотч либо шурупы;
  • хомуты из пластика;
  • тепловую изоляцию;
  • отвёртку;
  • изоленту;
  • герметик;
  • реле на 5 контактов;
  • предохранитель;
  • провода;
  • кнопку включения.
  1. Дальше следует открыть капот автомобиля и найти монтажный блок реле справа от аккума.
  2. Отключить клемму «минус».
  3. Выполнить подключение цепи топливного насоса к реле. Замена лампы дхо или разбираем рено — бортжурнал. На контактное реле подать ток напряжением 12 вольт, используя предохранитель от плюсовой клеммы аккумуляторной батареи. Замена противотуманной фары (птф) и лампы на рено логан. На последнюю следует подсоединить массу.
  4. Корпус переднего бампера либо ниши противотуманных фар необходимо обработать герметиком: это обеспечит неплохую влагоустойчивость и прирастит срок службы детали.
  5. Установить ДХО в фронтальном бампере автомобиля либо в нишах. На лампочках дневных ходовых огней употребляется таковой же цоколь, как и на ПТФ.
  6. Провода присоединяются к реле.
  7. Через заглушку из резины в салон авто проводятся коммуникации для кнопки включения и выключения ДХО.
  8. В окончание установки устанавливается кнопка на приборную панель автомобиля, и подключается проводка.
Популярные статьи  Вечные тормозные колодки своими руками. Видео

Описанный способ — далековато не единственный метод установки ДХО на Рено Logan. Более пользующимся популярностью и обычным способом считается установка огней через переключатель близкого и далекого света фар. Находится он под управляющим колесом тс. Также детали подсоединяют при помощи генератора и замка зажигания, по этому ДХО автоматом становятся неактивными, когда врубаются фары либо ПТФ.

Типы ламп и их классификация.

Классификации полностью зависят от специальной конструкции колбы лампы, типа нити накаливания ицоколя. Подразделяются они на основании требований к световым приборам авто ЕЭК ООН. Самыми известными и распространенными вариантами ламп это-двухнитевая лампа H4 и однонитевая H7, они ,в большинстве случаев, установлены на автомобилях, которые выпускаются последние 20-25 лет.

Самыми признанными лампами с цоколями H1, H4 и H7 производят такие именитые компании, как Philips, Osram, IPF, Hella и MTF-Light.

Лампы с цоколем H1

Данные лампы, как правило, используются в противотуманных фарах, а так же в фарах ближнего и дальнего света. Галогенные лампы имеют мощность 55 Вт,имеют жёлтый свет, а также низкую надёжность и достаточно высокую температуру при работе. На данных момент от таких ламп постепенно отказываются. Но ситуация со светодиодными и ксеноновыми лампами абсолютно иная т.к. именно они признаны самыми эффективным и долговечными лампами. Такие Н1 лампы потребляют очень мало энергии, устойчивы к вибрации и низким температурам

Лампы с цоколем H4

Данные лампы H4, могут использоваться как для дальнего так и для ближнего света из-за того, что они являются двух нитевыми. Т.к. на рынке представлено большое количество вариаций данных ламп, то Вам необходимо выяснить подойдут ли они для системы оптики ваших фар. Лампы данного типа,как правило, имеют мощность в 60-65 Вт. После выхода статьи ПДД п 19.5 «В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни», в продаже появились модификации ламп Н4 с повышенным ресурсом эксплуатации.

На рынке представлены следующие категории автомобильных ламп H4:
1. Лампы которые предусмотрены производителем автомобиля;
2. Лампы с увеличенным световым потоком;
3. Универсальные лампы, обеспечивающие визуальный комфорт. Данный тип ламп способен вполне выполнить замену противотуманным фарам.
4. Лампы повышенной мощности-их необходимо использовать с дополнительным электронным оборудованием, который защищает генератор и проводку автомобиля от перегрузки.

Лампы с цоколем H7

Достаточно новая версия лампы — с цоколем H7, обладающая световым потоком повышенной яркости. В состав заполнения колбы данной лампы включены галогенные пары йода и брома. До того как Вы решитесь на установку данного типа ламп, Вам необходимо уточнить у производителя, какая лампа H7 подойдет именно для вашего автомобиля. Отличительными особенностями ламп разных производителей-это мощность и теплота света, который может быть от теплого до холодного света.
Качественная лампа, оснащена защитным кольцом, и свет ваших фар не будет слепить водителей едущих по полосе встречного движения

Выбирая лампу обязательнообращайте внимание на то, кто производитель и почитайте отзывы об этом производителе

Тип лампы на первой фазе

Изначально Рено Логан первого поколения (фазы) далеко не всегда оснащался противотуманными фарами, хотя место для их установки было предусмотрено. В тех же автомобилях, где такие фонари ставились, производитель использовал галогенные лампы немецкой компании Osram с цоколем H11. Мощность прибора – 55 Вт.

Штатный источник света в ПТФ Рено Логан 1 до 2010 года выпуска

С 2010 года конструкция фары Рено Логан 1 несколько изменилась, и в нее начали устанавливать приборы PSX24W мощностью 24 Вт. Источники света такого типоразмера могли быть как галогенные, так и обычные накаливания.

Лампа накаливания Philips PSX24W для ПТФ Рено Логан 1 с 2010 года выпуска

Разнообразие производителей

Несмотря на огромное разнообразие производителей лампочек ближнего света, некоторые из них завоевали особое доверие потребителей. Мы представим топ самых популярных производителей, у которых цена, несомненно, будет соответствовать качеству, также приведем примеры бюджетных вариантов.

  • Hella – немецкий производитель галогеновых ламп, занимающий лидирующие позиции в мире автоиндустрии. Данная фирма позиционирует себя как бюджетный вариант, но при этом во время проверок демонстрирует высокие показатели качества.
  • Osram – немецкая фирма. Лампы данного производителя показывают высокие результаты тестирований, наивысший коэффициент яркости на протяжении многих лет. Именно поэтому она завоевала доверие многих автолюбителей. Несмотря на то что дальность луча может достигать десяти метров, и как, может показаться, будет слепить водителей встречной полосы, они соответствуют норме и абсолютно безвредны.
  • Koito – представитель японской фирмы. Позиционируют себя как бюджетный вариант ламп. Дальность луча незначительно ниже, чем у выше указанных. В целом, несмотря на то что, они соответствуют все нормам, возможны неудобства и ослепляющее воздействие для водителей встречной полосы.
  • Bosch – немецкая фирма, которая появилась одной из первых в автомире, но при этом до сих пор остается одной из самых востребованных. Благодаря индивидуальной технологии конусоподобного направления пучков, достигается максимальное освещение дорожного полотна, без вреда для других участников движения.
  • Philips производится в Нидерландах и является бюджетным представителем. Несмотря на то, что световые показатели у них невелики, данные лампочки пользуются большим спросом. Главный плюс – высокие эксплуатационные показатели при правильном уходе за лампой.
  • Valeo – французская фирма, позиционирующая себя как самый бюджетный вариант ламп ближнего света. В эксплуатации показывает хорошие результаты и в целом высокие показатели износостойкости.

На просторах интернета вы наглядно можете увидеть различия в качестве каждого из производителей:

Установка новых габаритных огней сзади

Методика замены задних габаритных ламп Рено Логан несколько отличается:

  • отсоединяют минусовую клемму АКБ;
  • в багажнике частично отсоединяется обшивка;
  • отсоединяются провода задних фар;
  • при помощи отвертки под крест откручиваются саморезы фиксации фар (или пластиковые гайки);
  • задние фонари вытягивают из гнезда движением на себя, панель ламп снимают с защелок;
  • перегоревшие лампы извлекают из гнезд, для чего необходимо провернуть их вокруг оси;
  • надевают перчатки и обратным движением вставляют в гнезда новые светильники;
  • колбы протирают спиртом;
  • устанавливают на место панель, вставляют фары;
  • производят сборку в обратном порядке.

После сборки следует проверить работоспособность ламп и убедиться, что все сделано без ошибок.

Как поменять лампы в передних фарах Рено Логан

Лампа габарита Рено Логан меняется очень просто. Она расположена под лампой ближнего/дальнего света. Чтобы ее поменять, следует повернуть патрон против часовой стрелки, достать патрон с лампой из фары, и вытащить лампу из патрона. Затем повторить те же действия в обратном порядке с новой лампой.

Лампа ближнего/дальнего света Рено Логан расположена ближе к центру блока фары. Сначала надо сжать фиксаторы и снять крышку-заглушку лампы. Затем отсоединить разъем питания и снять резиновое уплотнение. Далее откинуть фиксирующую скобу и достать лампу из фары. Установка в обратном порядке.

Популярные статьи  Масло Мотюль для дизельных двигателей и бензиновых моторов

Лампа поворотника Рено Логан расположена ближе к внешнему краю блока фары. Чтобы ее поменять, следует повернуть патрона четверть оборота против часовой стрелки, затем достать патрон вместе с лампой. Далее отсоединить старую лампу и вставить новую, после чего вернуть патрон с новой лампой обратно в фару.

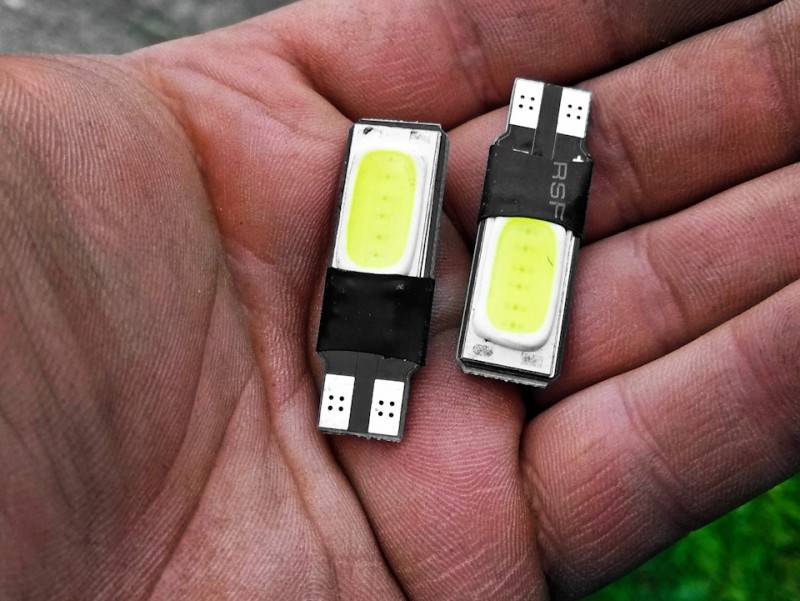

Вот и перегорели очередные светодиоды в габаритах. Наверное, в своем городе я перепробовал уже все варианты светодиодных ламп в габариты и все держатся не больше двух месяцев. Ценовой диапазон от 60 до 500 рублей. Хочу вам сказать, что все они перегорают одинаково и своих денег не стоят. Кстати, может быть, кто-то посоветует хорошие светодиоды с али?

Как заменить лампы габаритных огней на Рено Логан?

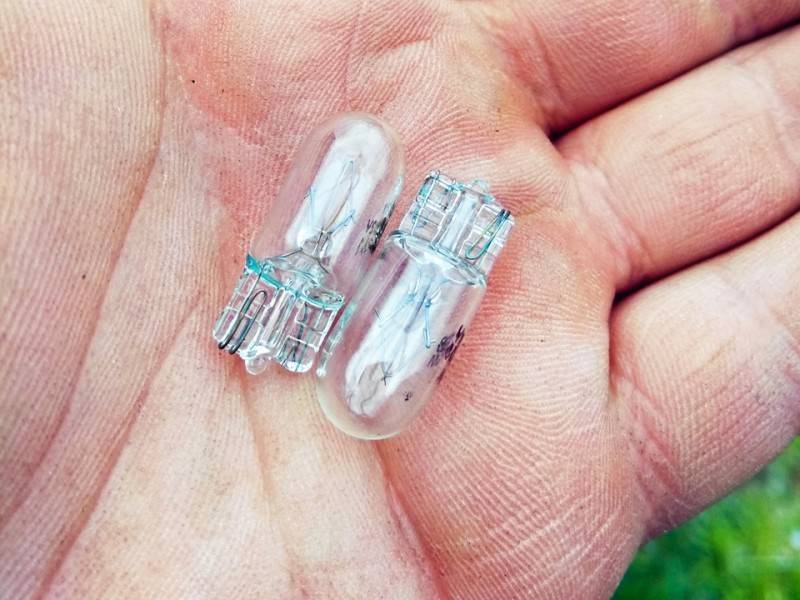

Ну что ж, будем менять. Надоело покупать всякую фигню китайскую продукцию, решил купить пока обычные лампочки. Когда-то такие же и стояли. Ничего особенного в них нет, ну и стоят они соответствующе (5 рублей / штука).

Как заменить лампы габаритных огней на Рено Логан?

К правой фаре подлезть легче, поэтому и начинаю с нее. Кто-то говорит, что нужно снимать АКБ для замены ламп правой фары, но я всегда менял без снятия. Просовываем руку между АКБ и монтажным блоком предохранителей, на ощупь проворачиваем цоколь лампы и достаем наверх. Вытаскиваем старую лампу, вставляем новую. Если есть сомнения в качестве лампы, можно сразу проверить, включив габариты, чтобы потом не вытаскивать ее снова.

Как заменить лампы габаритных огней на Рено Логан?

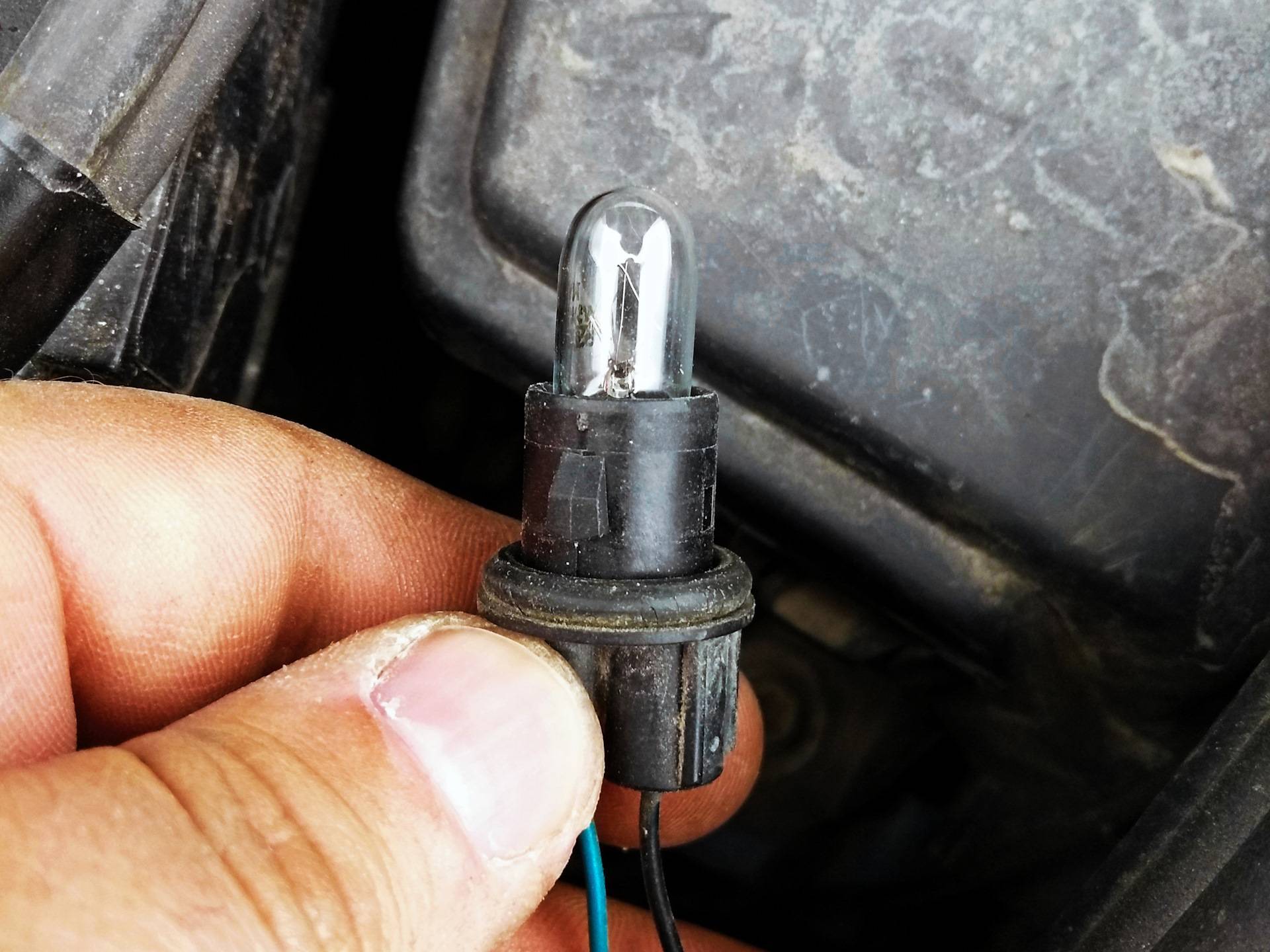

Ставим цоколь на место, проворачиваем до фиксации и переходим на левую сторону. Здесь все немного сложнее, хотя маленькой женской рукой вполне можно проделать все то же самое, что и на правой стороне, на ощупь. Для тех, у кого большие руки, нужно немного разобрать фару. Нажав на фиксатор, снимаем пластиковую крышку, отсоединяем колодку проводов от лампы головного света и снимаем резиновый уплотнитель.

Как заменить лампы габаритных огней на Рено Логан?

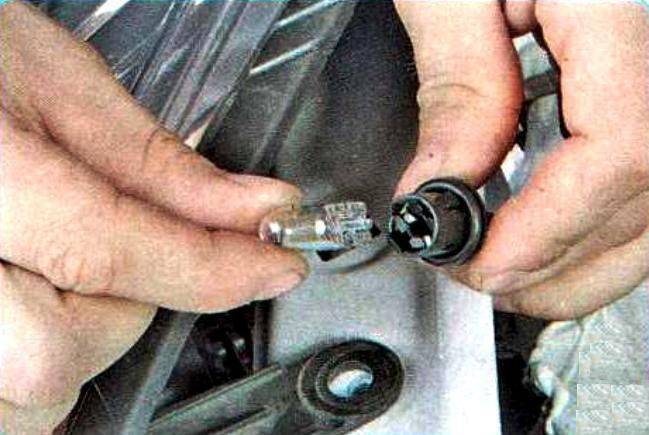

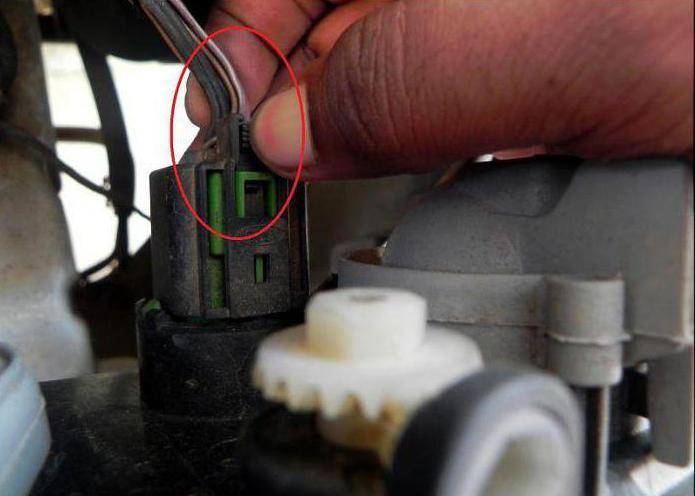

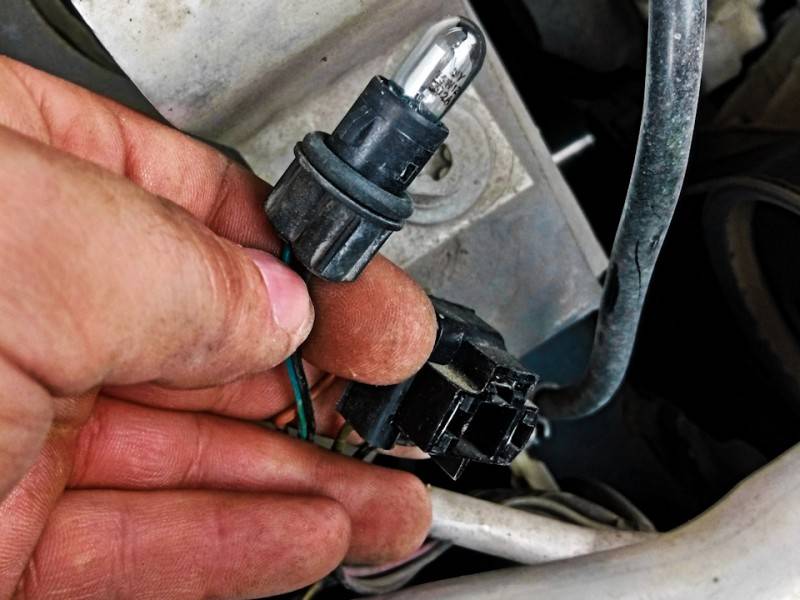

Подбираемся к цоколю лампы габаритов, проворачиваем, вынимаем, меняем. Все так же, как и с другой стороны. Если нужно, проверяем лампу включением габаритов. Не теряем из виду колодку проводов, нам ее еще на место ставить.

Как заменить лампы габаритных огней на Рено Логан?

Собираем все в обратной последовательности. Вкручиваем цоколь с габаритом, одеваем резиновый уплотнитель, подключаем колодку, ставим пластиковую крышку на место.

Как заменить лампы габаритных огней на Рено Логан?

Видео урок не очень информативный, поэтому ниже написал пошаговую инструкцию по замене лампы.

Установка новых габаритных огней сзади

Инструкция:

  1. Отсоединить минусовую клемму.
  2. Отключить проводку задних огней.
  3. Отделить и вынуть обивку багажника.
  4. Открутить саморезы крепления фары.
  5. Достать задний фонарь и отщелкнуть панель крепления лампочек.
  6. Вытянуть неработающую лампочку (для этого необходимо ее повернуть).
  7. Вставить новые габаритные огни – нажать и повернуть до упора.
  8. Установить обратно панель и фонарь, закрепить обшивку багажника.

https://www.youtube.com/watch?v=UtDLUUXrIAM

Процесс того, как заменить лампочку габарита на Рено Логан одинаков на новых и старых моделях – конструкция почти не претерпела изменений. Порядок действий для правой и левой лампы один и тот же.

Узнайте больше о новом Логан

  • Меняем габаритные огни на Renault Logan
  • Как поменять лампочки габаритных огней на Рено Логан за 5 минут
  • Как заменить лампочку габаритов рено логан | Авто & Мото | Селдон Новости
  • Применяемые Лаппы на автомобиль Рено Логан, 1 и второго поколения.
  • Замена ремня грм рено 1.6 16v | Авто & Мото | Селдон Новости
  • Какое масло и сколько заливать в Рено Логан | Заправочные объемы
  • Всё о меме «Спасибо папаша за этот Реново Воган чёрного цвета двадцатого века» | QPMedia.Ru – Новостной агрегатор
  • Замена рычага подвески рено логан

Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы

Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой.Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены.
Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы.

Замена ламп блок-фары — дальнего и ближнего света
Снимите крышку А. Отсоедините разъем лампочки 1

Отсоедините пружинный фиксатор 4 и извлеките лампочку.
Тип лампочки: Н4.

Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.
Тип лампочки: W5W.
Замена ламп указателей поворота
Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.
Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.
Тип лампочки: PY21W.
Чистка фар
Фары оборудованы стеклом из поликарбоната.
Для чистки следует использовать мягкую ткань или вату.

Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.
Закончите чистку, осторожно вытирая мягкой сухой тканью.
Использование моющих средств, содержащих спирт, запрещено.
Замена ламп задних фонарей
Выкрутите винты 1 и извлеките блок задних фонарей.
Снимите пеноматериал 2.
Отсоедините патрон, нажав на фиксатор 3.
4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Замена лампы дополнительного стоп-сигнала
Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.
Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.
Тип лампочки: Р 21W.

Лампы применяемые на Renault Logan

Как заменить лампы габаритных огней на Рено Логан?

Наименование Обозначение по ЕЭК Мощность, Вт Позиция на фото
Блок-фара:
лампа дальнего/ближнего света Н4 60/55 1
лампа переднего указателя поворота PY21W 21 5
лампа габаритного света W5W 5 7
Лампа противотуманной фары Н11 55 2
Лампа бокового указателя поворота: WY5W 5 6
с белым рассеивателем с оранжевым рассеивателем W5W 5 7
Задний фонарь:
лампа указателя поворота P21W 21 4
лампа габаритного света и сигнала торможения P21/5W 21/5 3
лампа противотуманного света P21W 21 4
лампа света заднего хода P21W 21 4
Лампа дополнительного сигнала торможения P21W 21 4
Лампа фонаря освещения номерного знака W5W 5 7
Лампа фонаря освещения багажника W5W 5 7
Лампа плафона освещения салона W5W 5 7
Лампа индивидуального освещения W5W 5 7
Лампа фонаря освещения вещевого ящика W5W 5 7
Лампа подсветки прикуривателя W1.2W 1,2 8
Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием W1.2W 1,2 8

то-же на картинке Как заменить лампы габаритных огней на Рено Логан?

Замена ламп блок-фары – дальнего и ближнего света

  Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.

Как заменить лампы габаритных огней на Рено Логан?

  Тип лампочки: Н4.

Замена лампы габаритного фонаря

  •   Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.
  •   Тип лампочки: W5W.
  • Замена ламп указателей поворота
  •   Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.
  •   Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.

Как заменить лампы габаритных огней на Рено Логан?

  Тип лампочки: PY21W

Чистка фар
  Фары оборудованы стеклом из поликарбоната.
  Для чистки следует использовать мягкую ткань или вату.
  Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.
  Закончите чистку, осторожно вытирая мягкой сухой тканью.
  Использование моющих средств, содержащих спирт, запрещено.
Замена ламп задних фонарей
  Выкрутите винты 1 и извлеките блок задних фонарей.

Популярные статьи  Как и с каким усилием затягивать шатунные и коренные вкладыши

Как заменить лампы габаритных огней на Рено Логан?

  Снимите пеноматериал 2.

Как заменить лампы габаритных огней на Рено Логан?

  Отсоедините патрон, нажав на фиксатор 3.

Как заменить лампы габаритных огней на Рено Логан?Как заменить лампы габаритных огней на Рено Логан?

4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.

  Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Замена лампы дополнительного стоп-сигнала

  Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.

Как заменить лампы габаритных огней на Рено Логан?

  Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.

  Тип лампочки: Р 21W.

Как заменить лампы габаритных огней на Рено Логан?

  •   Замена лампы фонаря освещения номерного знака
  •   Освободите патрон 9 с помощью инструмента типа плоской отвертки.

  Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.

Что потребуется для самостоятельного ремонта Renault Logan?

  1. Медицинские перчатки (одеваются при обращении с новыми лампочками)
  2. Лампочки габаритного света W5W (4 шт) (как на фото)
  3. Отвертка с крестовой головкой (для съема задних габаритов)

Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках

Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.

Необходимые инструменты

Замена габаритных ламп на Renault Logan потребует использования следующих инструментов и материалов:

  • чистые тканевые или резиновые перчатки;
  • 4 штуки галогеновых лампочек с цоколем W5W;
  • спирт для протирки колб;
  • отвертка с жалом под крест;
  • ключи на 8 и 10;
  • для демонтажа аккумулятора понадобится головка на 13;
  • удлинитель;
  • ветошь.

Наличие перчаток позволяет сохранить в чистоте колбы галогеновых приборов. Жирные пятна от рук становятся причинами быстрого образования темных пятен и приводят к выходу лампочки из строя. Свет становится тусклым и неравномерным, быстро теряющим яркость. Срок службы при этом снижается в 5-10 раз от заявленного производителями.

Какие лампочки понадобятся

Для начала выясним, какие лампы используются в Рено Логан в качестве габаритных. В обоих поколениях они одинаковые. В передних фарах в качестве габаритных производитель установил приборы накаливания W5W мощностью 5 Вт:

В задних фонарях за габаритные огни и стоп-сигнал отвечает один прибор (тоже накаливания) с двумя спиралями – P21/5W.

Если есть желание, то вместо обычных приборов накаливания можно установить светодиодные того же типоразмера.

Диодные аналоги W5W и P21/5W

А теперь по инструментам и принадлежностям. Нам не понадобится ничего особенного:

  • крестообразная отвертка (только для Рено Логан I);
  • хлопчатобумажные перчатки;
  • лампочки на замену.

Артикулы и параметры подходящих ламп

Габаритный свет Рено Логан реализован галогеновыми светильниками с цоколем W5W для передних фар и P21/5W — для задних. Такова заводская комплектация, изменять которую по действующим правилам запрещено. Однако, многие пользователи предпочитают ставить более яркие и экономичные светодиодные лампочки. Обычно используются конструкции с 13 кристаллами.

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

15907 Просмотров

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

  • Отсоединяем «минус» фары;
  • Снимаем передний бампер и освобождаем подход к креплению корпуса;
  • Выворачиваем болты блок-фары;
  • Аккуратно отсоединяем тросовой привод светового корректора;
  • Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
  • Отжимаем фиксирующее устройство и снимаем крышку;
  • Колодку соединения проводов аккуратно разделяем;
  • Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;
  • На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
  • Удаляем лампу.
  • Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
  • Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена задней габаритной лампочки

Последовательность действий:

  • Отсоединяем минусовую клемму аккумулятора;
  • В багажнике отделяем и убираем обивку (см. фото ниже);
  • Отключаем проводку задних фонарей;
  • Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
  • Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
  • Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
  • Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.

Заключение

Надёжность и безопасность Рено Логан не вызывает сомнений, как и работа всех его систем. Приличное светотехническое оборудование доступно для обслуживания, и внимательно прочитав рекомендации, вы без труда сможете самостоятельно производить замену головной светотехники, включая и габаритные лампы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
