Ошибка P2135 – несовпадение показаний первого и второго датчиков дроссельной заслонки: причины, диагностика и ремонт

Содержание

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

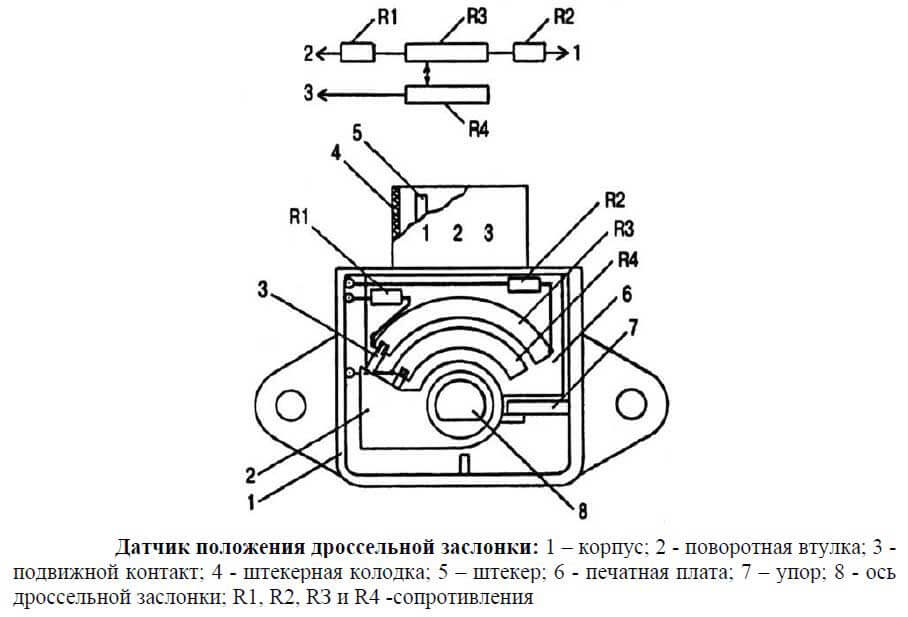

Схематическое устройство механизма

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

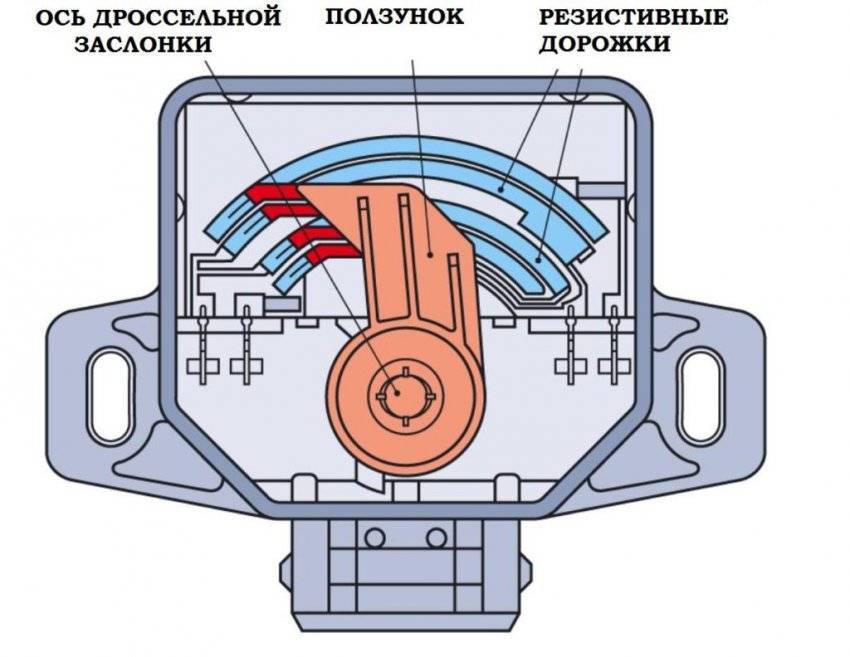

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

Что нужно знать о ДПДЗ

Предназначение и местонахождение

Схематическое устройство механизма

Конструкция и принцип действия

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

Методы проверки и устранение ошибки Р2135

Методы проверки датчика положения ДЗ сводятся к замеру значения напряжения контрольного сигнала, идущего от него, а также сопротивления проводов. В первом случае напряжение не должно на много отклоняться от принятых 5 В. А во втором — нельзя допускать короткого замыкания. Кроме этого, важным является качество контакта “массы” ЭБУ.

Возможные причины и методы их устранения:

Плохое качество контакта “массы” ЭБУ автомобиля. Решение — его улучшение.

Схема подключения

Проблемы в работе главного реле. Решение — проверка его работы, при необходимости замена реле китайского производства на 5-ти контактное европейское (силой тока 40 А).
Плохое качество электрических контактов датчиков. Решение — подгибание электрических контактов, находящихся в разъеме дроссельной заслонки.
Короткое замыкание между цепями VTA1 и VTA2. О нем говорит значительное отклонение (более чем на 0,2 В) напряжения 5 В. Решение — замена датчика.

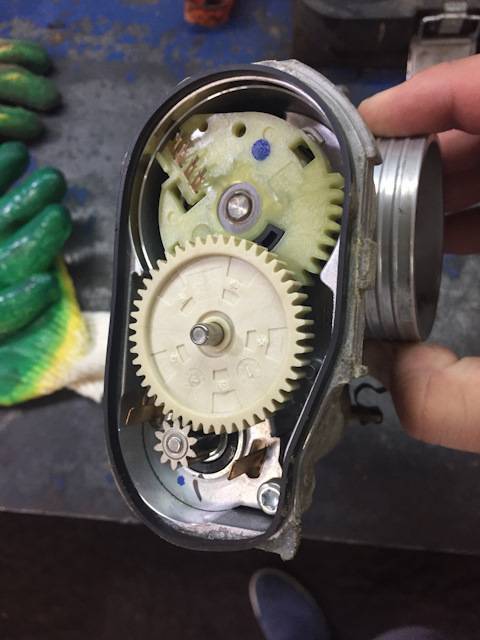

Проблемы в работе электромеханического дроссельного устройства (ЭМДУ). Решение — его проверка на соответствие штатному. При необходимости — замена.

Возможные причины ошибки

Ошибка P2135 – несовпадение показаний первого и второго датчиков дроссельной заслонки: причины, диагностика и ремонт

Диагностируя автомобиль сканером, водитель может столкнуться с ошибкой P2135, которая сообщает о наличии несовпадения показаний первого и второго датчиков дроссельной заслонки. Данная проблема стала актуальной после перехода в современных автомобилях от механического управления дроссельной заслонкой к электронному. Из-за неисправностей, при которых диагностируется ошибка, возникают серьезные проблемы в работе двигателя, поэтому необходимо как можно скорее выяснить причину ошибки P2135 и устранить ее.

Обратите внимание: Если диагностический сканер не локализован, ошибка P2135 имеет описание «Throttle position sensor circuits 1 and 2 plausibility error»

Симптомы возникновения ошибки P2135

В зависимости от того, какая неисправность привела к возникновению ошибки P2135, кардинально отличаются симптомы. Для рассматриваемой неисправности наиболее характерны следующие симптомы:

Сильное снижение тяги, то есть разгон автомобиля при нажатии на педаль акселератора идет с трудом. Также возможны ситуации, когда при нажатии на педаль газа обороты вовсе начинают снижаться;
Обороты двигателя «скачут» на холостом ходу;
Двигатель не может набрать больше 2000 оборотов за минуту, даже при выжиме педали газа «в пол»;
Пуск мотора происходит с трудом;
После старта мотора автомобиль может глохнуть, сразу после определения наличия ошибки P2135 в системе;
Самопроизвольный набор и сброс оборотов двигателем.

Как можно видеть из описанных симптомов, управлять автомобилем, у которого возникла ошибка P2135, практически невозможно. Большая часть причин, которые приводят к рассматриваемой ошибке, могут негативно отразиться на различных элементах двигателя.

Как найти и устранить неисправность, которая приводит к ошибке P2135

Если возникла ошибка P2135, первым делом нужно проверить датчик положения дроссельной заслонки. Чаще всего именно его выход из строя приводит к ошибке P2135. Если в результате проверки установлено, что датчик неисправен, его потребуется заменить на новый.

Когда проблема вызвана не работой датчика, нужно провести следующие диагностические мероприятия:

Убедиться, что нет проблем в качестве контакта «массы» электронного блока управления автомобиля;
Проверить, что электрические контакты датчиков обеспечивают должное соединение. Если это не так, можно подогнуть контакты в разъеме дроссельной заслонки таким образом, чтобы улучшилось соединение;
Проверить правильно ли работает главное реле. Если с ним имеются проблемы, его потребуется заменить на новое, при этом рекомендуется приобретать оригинальную деталь или ее копию от известных производителей. «Китайский» аналог может быстро выйти из строя;
Проверить электромеханическое дроссельное устройство на наличие неисправностей. Если оно работает неправильно, потребуется замена.

Чаще всего определить причину ошибки P2135 позволяют другие ошибки, диагностируемые сканером во время проверки автомобиля. Например, вместе с P2135 также могут возникать ошибки P0120, P0122, P0123 и другие. Рекомендуется первым делом уточнить, чем вызваны другие неисправности и не взаимосвязаны ли они с ошибкой P2135.

Почему возникает ошибка P2135 на автомобилях ВАЗ

Наличие ошибки P2135 можно назвать «родовой» проблемой автомобилей завода АвтоВАЗ. Дело в том, что с завода устанавливается жгут системы зажигания низкого качества с плохой изоляцией. Со временем из-за пробоев может возникнуть ошибка P2135, которая устраняется заменой жгута на более качественный вариант.

Также на АвтоВАЗ иногда ошибка P2135 возникает «фантомно». Загорается лампочка Check Engine и диагностический сканер указывает, что ошибка имеет место быть, но при этом на ходовых качествах автомобиля она никак не сказывается. В такой ситуации рекомендуется произвести сброс ошибок ЭБУ, например, отключив на 10 минут минусовую клемму с аккумуляторной батареи. Если после сброса ошибок и пуска двигателя неисправность P2135 никак себя не проявила, можно продолжать эксплуатировать автомобиль. Если же она возникает вновь, потребуется найти неисправность и устранить ее.

Стоит отметить, что наиболее характерно проявление ошибки P2135 по тем или иным причинам на автомобилях Opel, Ford, UAZ, Renault и АвтоВАЗ.

Причины неисправности контактных датчиков

Основная причина выхода из строя – износ резистивных дорожек, приводящий к полному или частичному разрыву электрической цепи. Это приводит к передачи неправильных данных ЭБУ.

Причины неисправности контактных датчиков:

Износ резисторного слоя — приводит к потере электрического контакта. Это может произойти как в начале движения ползунка (характерно при пониженном напряжении на выходе датчика), так и на другом участке дорожек.
Облом или износ наконечника.
Износ приводных шестерен.
Замыкание сигнальной или электрической цепей.
Обрыв проводки, особенно это касается автомобилей ВАЗ, у которых провода не отличается надежностью.
Окисление контактов и загрязнение разъемов.

Большинство причин диагностируется визуально после разбора устройства и с помощью мультиметра.

Что касается ошибки P2135, про которую упоминалось в предыдущем разделе, ее причины:

плохая «масса» контакта ЭБУ;
окисление контактов в разъеме;
неисправность главного реле;
короткое замыкание и другие причины.

Самодиагностика комбинации приборов калина/приора

При выключенном зажигании нажать на кнопку «Reset» (сброс суточного пробега). Удерживая кнопку включить зажигание.
Панель приборов перейдет в режим самодиагностики, на дисплее загорятся все позиции сегментов, загорят все индикаторы, а стрелки будут совершать полный путь.
Кнопкой управления на правом подрулевом переключателе переключаемся между режимами (самодиагностика, версия прошивки, коды ошибок).
Чтобы сбросить ошибки, нужно находится в режиме ошибок и нажать и удерживать кнопку «Reset» более 3с.
Выход из режима диагностики происходит автоматически после бездействия в течении 20-30 сек.

Расшифровка кодов ошибок в приборной панели:

2-повышенное напряжение бортовой сети;
3-ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
4-ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
5-ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»);
6-перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
7-аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
8-дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
9-аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
Е-определение ошибки в пакете данных, заложенном в EEPROM.

Как сбросить ошибки на Калине? Вы можете обнулить ошибки самостоятельно с помощью бортового компьютера, либо обратится на СТО со специальным диагностическим оборудованием.

Напомним, что подробные фотоотчеты вы можете найти в категории ремонт Лада Калина.

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Симптомы возникновения ошибки P2135

Сильное снижение тяги, то есть разгон автомобиля при нажатии на педаль акселератора идет с трудом. Также возможны ситуации, когда при нажатии на педаль газа обороты вовсе начинают снижаться;
Обороты двигателя «скачут» на холостом ходу;
Двигатель не может набрать больше 2000 оборотов за минуту, даже при выжиме педали газа «в пол»;
Пуск мотора происходит с трудом;
После старта мотора автомобиль может глохнуть, сразу после определения наличия ошибки P2135 в системе;
Самопроизвольный набор и сброс оборотов двигателем.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P2135 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Cadillac
Chevrolet (Шевроле Авео, Круз, Малибу, Сильверадо, Субурбан, Тахо)
DAF
Datsun (Датсун он-ДО)
Fiat (Фиат Дукато)
Ford (Форд Мондео, Фокус, Фьюжн, Экспедишн, Эксплорер, F-150)
Geely (Джили Эмгранд х7)
GMC Envoy, Sierra
Honda (Хонда Аккорд)
Hyundai
Infiniti (Инфинити fx35, g35)
Jaguar (Ягуар X-Type)
Kia (Киа Соренто)
Lifan (Лифан х60)
Mazda
Mercedes (Мерседес Спринтер)
Mitsubishi (Митсубиси Аутлендер, Паджеро)
Nissan (Ниссан Альмера, Жук, Кашкай, Микра, Мурано, Ноут, Сентра, Теана)
Opel (Опель Астра, Инсигния, Корса, Мокка)
Peugeot (Пежо Боксер)
Renault
Saab
Subaru (Субару Легаси, Форестер)
Toyota
Volvo (Вольво xc90)
ВАЗ 2114, 2115
Газель
Лада Гранта, Калина, Ларгус, Нива, Приора
Уаз Патриот, Хантер

С кодом неисправности Р2135 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0068, P0120, P0121, P0122, P0123, P0124, P0223, P0510, P1121, P1122, P1545, P2101, P2106, P2136, P2137, P2138, P2139, P2140, P2176, C0242, U2100.

Как устроен комплекс самодиагностики?

Эта система самостоятельно регулируется в автоматическом режиме. В ее структурный состав включены несколько электронных устройств. По импульсам датчиков в память ЭБУ стекается разнообразная информация, среди которой присутствуют неисправности Они представлены в виде обозначенных кодов неисправностей. Производители автомобилей не являются сторонниками того, что владельцы склоняются к самостоятельному обслуживанию электронных систем машин, поэтому стремятся не разглашать значения кодов. Здесь прослеживается благородный мотив разработчиков, ведь они понимают, что таким образом мошенники могут воспользоваться ситуацией и изменить настройки электронного модуля, например, уменьшить показания одометра перед продажей авто Лада Калина и пр.

Такая ситуация заставляет производителя и дилеров склонять владельцев к обслуживанию системы самодиагностики в условиях специализированных сервисов.

Особо важным компонентом данной системы является бортовой контроллер. С его помощью собранная от датчиков информация подвергается обработке и выдаче на дисплей. Лада Калина не обладает таким устройством, что лишает владельца возможности визуально считывать информацию касаемо поломок. Здесь на помощь приходит сканирующее оборудование. Благодаря нему, происходит самодиагностика.

Основные коды ошибок ВАЗ 2114 инжектор: расшифровка

Система выпуска – 0000

30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
31 – тоже с КЗ на кузов авто;
32 – аналогично с замыканием на 12В;
36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

102/103 – ДМРВ обрыв цепи или нарушение сигнала;
112/113 – магистрали сенсора t˚ за бортом, нарушение импульса;
116 – перегрев двигателя;
117/118 – повреждение цепи ДТОЖ;
122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
130 – поломка датчика кислорода перед катализатором;
131/132 – аналогичный элемент, нарушение уровня сигнала;
133 – замедленный отклик ДК1 на команды;
134 – разрыв силового кабеля питания ДК1;
136 – ДК2 поломан;
137/138 – замыкание или нарушение проводки ДК2;
140 – сгорел предохранитель ДК2;
141 – нагреватель того же прибора сломан или поврежден;
171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

201/204 – обрыв магистрали управления форсунками для всех последовательно;
217 – перегрев мотора;
230 – отказал бензонасос или перегорело соответствующее реле;
261/264/267/270 – КЗ цепи управления форсункой на +12 В соответственно для каждой вставки;
263/266/269/272 – отказ или дефект драйвера форсунок для каждой последовательно;
262/265/268/271 – КЗ магистралей на кузов машины.

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

422 – возможно забился катализатор или критически упала проходимость выхлопных газов;
441 – нарушение питания клапана продувки адсорбера;
444 – обрыв питания выше указанного элемента;
445 – замыкание КПА на кузов автомобиля;
480 – повреждены провода питания на главный кулер радиатора;
481 – отказ цепи управления вентилятора ОЖ №2.

Отказ, неполадки в системе управления оборотов СУ – 0500

500 – сенсор спидометра сломан;
506/507 – низкие или высокие обороты ХХ автомобиля;
511 – регулятор ХХ – перебиты магистрали от реле и ЭБУ;
560 – разрядилась батарея или порван силовой кабель.
562/563 – КЗ на бортовой проводке.

Бортовая сеть вспомогательного или основного оборудования – 0600

601 – контроллер ЭСУД, ошибка ПЗУ;
615 – вторичное реле стартера, повреждение проводки;
616/617 – тоже с КЗ на массу или 12В;
627 – управляющее реле бензонасоса, возможен обрыв магистрали;
628/629 – аналогично с замыканием на кузов или бортовую систему;
645-647 – муфта компрессора, повреждение проводки с касанием на корпус или другие кабели;
650 – сломана лампа «Check Engine» проверить двигатель, может быть повреждение проводки;
654 – отказал тахометр;
685-687 – неисправность главного реле управления двигателем, требуется полная замена детали;
691/692 – неполадки с реле главного вентилятора системы охлаждения.

Вспомогательные системы – 1000

102 – пробой нагревателя ДК1;
115 – отказ или сбой вышеуказанного прибора;
123/124 – нарушение, слишком богатая/бедная смесь на холостых оборотах;
127/128 – аналогично, только для частичной нагрузки на ДВС;
135 – разрыв магистрали подогрева ДК1;
136/137 – неправильная подача топлива при малой нагрузке на мотор, возможно барахлит привод дросселя;
140 – несоответствие измеренной и фактической нагрузки;
141 – отказ нагревателя ДК2;
171/172 – неверные сведения поступают от потенциометра;
301-304 – неправильно срабатывает зажигание в цилиндре, последовательно для всех камер сгорания;
386 – неправильная последовательность тестирования канала детонации;
410/425/426 – проводка заслонки продувки адсорбера, КЗ или повреждение линии;
500 – повреждена линия реле топливного насоса;
501/502 – аналогично с КЗ на кузов или проводку;
509/513/514 – ЦУ регулятора ХХ, обрыв или КЗ на борта или 12В;
541 – повреждение провода реле БН, возможно окисление клеммы;
570 – разрыв кабелей управления иммобилайзера;
602 – нет питания на ЭСУД, допускается окисление колодок;
606 – сломан датчик ухабов, нужна замена детали;
616/617 – аналогично с изменением уровня сигнала, возможно внутри прибора имеется КЗ;
2301/2303/2305/2307 – катушки зажигания замкнули на 12 вольт, последовательно для каждого поршня.

Важно!

Здесь указаны исключительно самые популярные коды ошибок приборной панели ВАЗ 2114 и аналогичных моделей. Существуют и другие индексы, но ввиду малой распространенности они не упомянуты.

Основные признаки поломок датчика положения дроссельной заслонки

Когда датчик сломан, это находит свое отражение в работе многих систем. Признаки неисправности датчика дроссельной заслонки:

Ухудшение работы двигателя на «холостых» оборотах. Если раньше ДВС при переключении на нейтральную скорость работал стабильно и надежно, то при выходе из строя датчика заслонки переход на «холостой режим» становится для владельца транспортного средства настоящим испытанием. В ряде случаев сбои в системе ДВС приводят к тому, что машина буквально глохнет на ходу, что может привести к возникновению аварийной ситуации на дорогах.

Отказ мотора при попытке переключиться на другую скорость, включая нейтралку. Это один из наиболее характерных признаков неисправности датчика заслонки, который встречается практически у каждого владельца авто, столкнувшегося с этой проблемой.

Двигатель мгновенно «затухает» при включении определенной скорости. Чаще всего проблема связана с переходом в «холостой режим». Но иногда сбои случаются и при изменении иной скорости.

Ухудшение плавности движения автомобиля

Всем владельцам авто важно, чтобы его машина ездила уверенно, отличалась высокой маневренностью и определенной степенью надежности. Но если датчик дроссельной заслонки выходит из строя, о плавном движении за рулем можно забыть

При увеличении скорости машина будет буквально перескакивать с одного скоростного режима на другой, что также чревато созданием аварийной ситуации в процессе очередного рывка автомобиля. Ход автомобиля в такой ситуации часто сопровождается сменой рывков с провалами.

Резкое падение тяги и способности к разгону. Этот признак не является 100% гарантией того, что при его возникновении речь идет исключительно о сломанном датчике дроссельной заслонки. Но если машина стала значительно медленнее набирать скорость при поднятии на любые поверхности, заметно снижает скорость при наличии груза весом до 70% от максимальной загруженности, слишком долго разгоняется на старте, скорее всего, причиной проблемы является именно датчик заслонки дросселя.

Появление кода ошибки на приборном щитке. В моделях, по-максимуму оснащенных электроникой, определить, в чем причина неисправности, порой легче, чем в устаревших механических предшественниках. Так, если на панели загорается сообщение с ошибкой Check Engine, рекомендуется подключить прибор для сканирования кода. При обнаружении ошибки p0120 можно с уверенностью утверждать, что проблема связана исключительно с датчиком дроссельной заслонки.

Увеличивается расход топлива. Когда дроссельная заслонка не справляется с регуляцией топлива, это плохо сказывается на работе ДВС. Постепенно, в зависимости от степени выхода из строя деталей, расход бензина или дизеля будет увеличиваться.

Когда датчик дроссельной заслонки не работает, может проявляться один или сразу несколько признаков его неисправности. Независимо от возникшей проблемы следует учитывать, что именно способствовало поломке детали, а также есть ли способы быстрого и качественного решения проблемы, исключающие замену элементов в автосервисе.
