Коробка передач CVT Х-Tronic

CVT X-Tronic – что это

Вариатор – механическая система, передающая от входного вала к выходному мощность в виде крутящего момента и способная бесступенчато изменять скорость вращения выходного вала.

Схема простейших вариаторов представлена ниже. Описана клиноременная и тороидальная система.

Коробка передач CVT Х-Tronic

Коробка передач CVT Х-Tronic

Принцип действия довольно хорошо показан на иллюстрациях.

Клиноременные передачи успешно прошли «обкатку» на скутерах, при мощностях двигателя от 2 до 8 л.с., показали свое явное преимущество по сравнению с механическими коробками передач (МКПП). Они были легче, компактнее и дешевле шестеренчатых коробок, главное, гораздо удобнее для водителей. Никакого переключения передач, никакого сцепления, достаточно чуть повернуть рукоятку газа и можно ехать! Больший поворот ручки – большая скорость.

Простота управления, комфорт для водителей стали главным стимулом применения вариаторов в автомобильных автоматических трансмиссиях. Правда, мощности у автомобильных двигателей значительно больше, чем у скутеров, могут доходить до 100 – 150 л.с., а то и более. Следовательно, изменились подходы к конструкциям таких трансмиссий, появились другие материалы для их деталей и узлов. В результате автомобильные вариаторы серьезно потеснили своих конкурентов в семье автоматических трансмиссий, особенно классические гидромеханические коробки передач. А название CVT – (от английского Continuously Variable Transmission – бесступенчато изменяемая трансмиссия) стало широко применяемым термином в мире автомобилей.

Совместными усилиями тройки автомобильных производителей Ниссан-Рено-Мицубиси было создано несколько поколений семейства автоматических коробок передач X-Tronic CVT.

Надежность коробки X-Tronic CVT

Теперь поговорим немного о надежности вариатора, т.к. это практически самый распространенный вопрос среди желающих приобрести автомобиль с данной трансмиссией, причем наиболее актуален он для тех, кто хочет купить авто на вторичном рынке. Мы долго изучали форумы владельцев машин с вариатором и практика показала, что при правильной эксплуатации и своевременному обслуживанию трансмиссия без особых проблем ходит 150 000 км. Далее требуется обслуживание и замена некоторых деталей, стоимость которых не так уж и высока, после чего бесступенчатая коробка передач способна пройти еще столько же.

https://youtube.com/watch?v=ze06Hxem2PU

На сегодняшний день классические коробки переключения передач потихоньку отходят на второй план. Если посмотреть на нынешний рынок новых автомобилей, то можно выделить два основных вектора развития – роботизированные трансмиссии и вариаторы. Роботизированные коробки устанавливаются в основном на немецких авто, относительно недавно их стали устанавливать и на корейские модели. Вариаторы это больше прерогатива японских производителей. Отметим, что к примеру до недавнего времени Audi оснащала некоторые свои автомобили вариатором, но отказалась в пользу роботов сославшись на большую надежность конструкции.

Для более детального изучения данной темы предлагаем вам ознакомиться со статьями:

  • Отзывы владельцев о надежности вариатора X-Tronic CVT за 2018 год
  • Обслуживаем вариатор X-Tronic CVT: замена масла

edit this post

Устройство и виды CVT

Отличаются агрегаты CVT от прочих автоматов своим плавным преобразованием передаточного коэффициента, все передачи, за исключением задней, не имеют зацепления, так называемой ступени. По устройству и принципу действия существуют два типа вариаторов:

  1. Тороидальный
  2. Клиноременной

Тороидальный

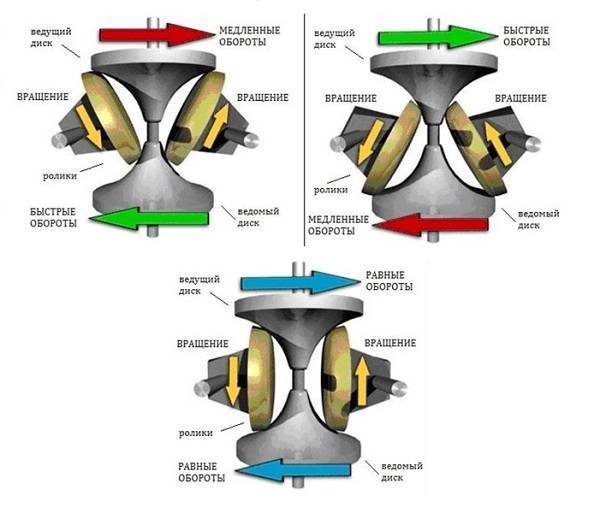

Тороидальный тип коробки применяется в полноприводных или заднеприводных машинах. Тороидальный механизм состоит из двух дисков, между которыми расположены специальные ролики.

При вращении, ролики крутятся в горизонтальной плоскости и смещаются, в вертикальной плоскости. Соприкасаясь с разными участками дисков, они перераспределяют усилие, передаваемое от одного диска другому.

Коробка передач CVT Х-Tronic

Перемещения роликов в вертикальном направлении изменяет передаточный коэффициент. Сила трения помогает передавать вращающий момент от одного диска к другому.

Если ролики трутся о ведущий диск возле обода, скорость возрастает, потому что вращающий момент повышается. Режим работы напоминает повышающую передачу механической коробки. Когда ролики трутся о ведомый диск в районе обода, скорость минимальная, как на первой передаче.

Тороидадьлная трансмиссия Свт х троник в эксплуатации надежнее клиноременной. Но при поломке, ремонт её невозможен, только замена.

Клиноременной

Клиноременная коробка более распространенный вариант. Применяется только в переднеприводных машинах. В устройстве используются конические диски и передающий ремень. Диски имеют подвижную и неподвижную составляющие. Они являются шкивами, соединенными специальным валом.

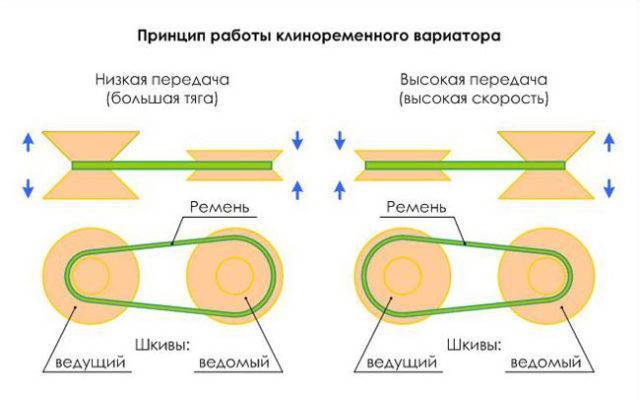

Работают они таким образом: на первичный вал передается вращение от мотора через гидравлический трансформатор. В трансформаторе, передается вращение через масло, как в обычной АКПП.

Коробка передач CVT Х-Tronic

Через ремень вращение передается от ведущего вала к ведомому. Передача вращения от ведомого вала идет через планетарный редуктор. Задний ход включается реверсным механизмом.

Трансформация передаточного коэффициента получается за счет изменяющихся диаметров дисков. Когда машина набирает скорость, диаметр ведущего диска минимальный, у ведомого максимальный. Далее это соотношение меняется наоборот. Скорость регулируется изменением диаметров этих дисков.

Устройство вариатора CVT X-Tronic

Стоит рассмотреть основные моменты по устройству вариатора CVT X-Tronic и принцип его действия. Ниже представлена схема в разрезе типичного современного CVT агрегата.

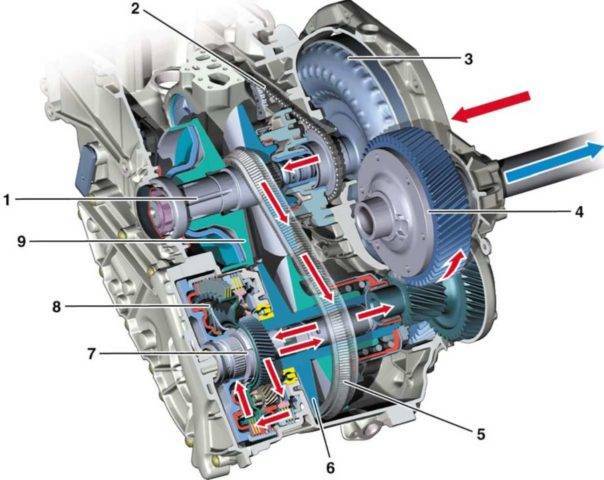

Коробка передач CVT Х-Tronic

Поток мощности от двигателя, изображенный на схеме красной стрелкой, поступает на вход гидротрансформатора (3), а с его выхода на первичный вал (1) вариатора. Применение гидромуфты позволяет активировать работу CVT, а, следовательно, и сделать движение автомобиля максимально плавным, без каких либо рывков или толчков. Первичная пара шкивов (9) передает крутящий момент на гибкий стальной пластинчатый ремень (5). Он, в свою очередь, на вторичную пару шкивов (6), установленных на выходном вале (7). Он либо напрямую вращает дифференциал (4), либо через планетарный механизм (8), осуществляет режим реверса – заднего хода автомобиля. Синей стрелкой показано поступление крутящего момента от дифференциала на одну из полуосей привода колес.

Система управления (СУ) вариатором получает сигналы с различных датчиков автомобиля и двигателя. В первую очередь это информация о скоростях вращения двигателя, колес автомобиля и положения педали акселератора. На основе всех этих данных СУ с помощью специальных «степ-двигателей» меняет степень раскрытия первичных и вторичных шкивов CVT, сдвигая и раздвигая их. В результате происходит изменение передаточного числа агрегата и всей автоматической трансмиссии.

Компания JATCO, входящая в концерн Nissan, разработчик и производитель CVT X-Tronic пополнила модельный ряд своих изделий вариатором JF 015Е. Для каждого автопроизводителя, применяющего эту трансмиссию, существует свой код CVT. Например, для Рено Каптур CVT X-Tronic носит название RE0F10D.

Компания дополнила классическую конструкцию автоматической коробки входной ступенью планетарного редуктора, включив ее между гидромуфтой и первичным валом коробки. В результате получился своеобразный симбиоз гидромеханической двухступенчатой КПП и вариатора. Такое совмещение позволило уменьшить размеры шкивов CVT, улучшить режим их работы, повысить общее регулируемое передаточное число трансмиссии до 7,3 – лучший показатель среди агрегатов подобного типа.

Теперь при трогании автомобиля включается пониженная ступень редуктора, при этом CVT работает в щадящем режиме. При дальнейшем разгоне происходит переход на прямую передачу планетарного редуктора.

Уменьшение размеров шкивов позволило сделать коробку более компактной и облегчить ее встраивание в автомобиль.

Кроме этого, изготовитель увеличил производительность насоса трансмиссионной жидкости, что улучшило работу трущихся узлов CVT, понизило нагрев коробки.

Все эти инновации позволили повысить плавность движения автомобиля, еще больше поднять экономичность трансмиссии, увеличить ресурс CVT X-Tronic.

Система управления трансмиссией претерпела кардинальные перемены. Теперь CVT X-Tronic получила адаптивный алгоритм управления и может запоминать манеру езды водителя и подстраиваться под его привычки управления автомобилем. Кроме того СУ имеет два основных режима движения – полностью бесступенчатый, либо с имитацией переключения передач коробки. Это сделано для тех водителей, которые еще не отвыкли от МКПП или гидромеханического автомата.

Этот вариант CVT X-Tronic применяется на Renault Kaptur, а также агрегатируется с двигателями объемом до 1,8 л, устанавливается на соответствующие модели Nissan.

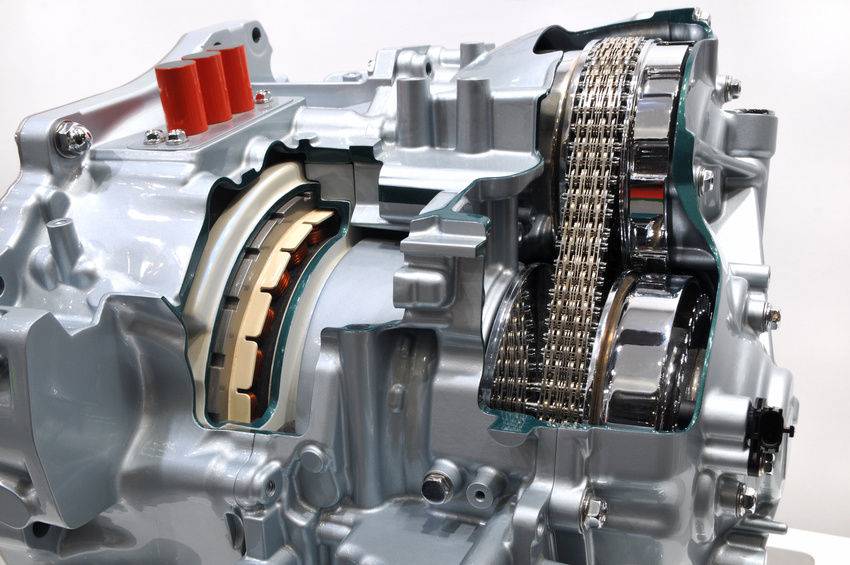

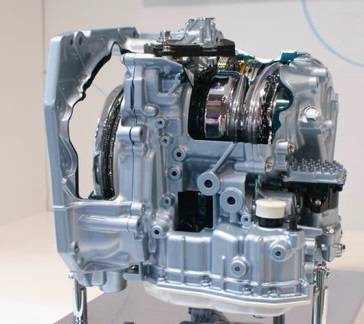

Вид автоматической коробки фирмы JATCO JF 015Е в разрезе можно увидеть на фото.

Коробка передач CVT Х-Tronic

КПП CVT

Разберем виды бесступенчатых автоматических трансмиссий и чем они отличаются.

Клиноременный

Этот тип коробок передач считается самым распространенным. Трансмиссия оснащается ведомым либо клиновидным ремешком и валом. Работа клиноременного вариатора зависит исключительно от количества оборотов двигателя машины. Во время эксплуатации коробка передач не откликается на нагрузки. Если транспортное средство движется в гору, возрастает нагрузка задних колес, но передаточное число при этом не меняется.

Ремни клиноременных вариаторов считаются клиновидными, поскольку они имеют трапециевидную форму и устанавливаются в специальный вал боковыми частями. Когда боковины изнашиваются, ремешок еще глубже вклинивается в вал, таким образом обеспечивая надежное сцепление между деталями.

Коробка передач CVT Х-Tronic

Передаточное число в трансмиссиях клиноременного типа изменяется в соответствии с оборотами ведомого и ведущего валов. Ведущий вал под воздействием коленвала сжимается, выталкивая ремешок подальше от центра, что приводит к разжиманию ведомого вала. Передаточное число поступает на заднее колесо.

Основное отличие между ведомым и ведущим валом заключается в присутствии пружинного элемента на втором. Клиноременные трансмиссии оснащаются специальными устройствами, предназначенными для контроля изменения направления вращения шкивов при активации задней скорости.

Рекомендуем: Чип-тюнинг двигателя – мифы и реальность

Тороидальный

Основное различие тороидальных вариаторов заключается в использовании специальных колес и роликов в конструкции вместо валов и ремешков. По устройству эта разновидность имеет отличия от клиноременной КПП, однако принцип действия коробки передач будет практически идентичным. Все конструктивные компоненты выполняют аналогичные функции, которые приводят к одному результату — изменению трансмиссии.

Коробка передач CVT Х-Tronic

Один вал тороидальной коробки передач совмещается с силовым агрегатом, а другой с диском кардана. Между этими шкивами располагаются специальные колеса и ролики, которые осуществляют передачу мощности друг другу. Колесики вращаются вокруг двух шкивов — вертикального и горизонтального. Это приводит к тому, что они соприкасаются с валами в разных областях.

В результате воздействия рядом с центральной частью ведущего шкива происходит контакт в районе обода этого диска с ведомым элементом. Такое соприкосновение приводит к увеличению крутящего момента и понижению скорости. Этот процесс называется специалистам овердрайвом или повышенной передачей.

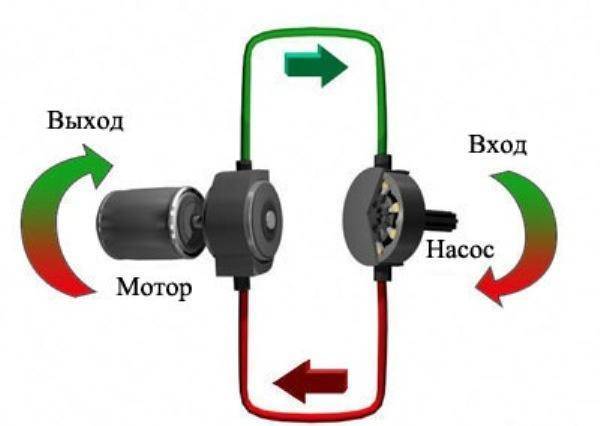

Гидростатический

Описанные вариаторные трансмиссии функционируют посредством радиуса точек, контактирующих между двумя вращающимися валами. Но принцип действия гидростатической коробки передач другой, он заключается в использовании насосных устройств переменного объема. Благодаря этому узлу обеспечивается движение.

Коробка передач CVT Х-Tronic

Преимущества и недостатки

Основные плюсы вариаторных трансмиссий:

  • экономия горючего по сравнению с классическими автоматами;
  • отсутствие толчков во время разгона или торможения благодаря плавному изменению передаточного числа;
  • хорошая динамика транспортного средства во время движения, а точнее, на длинном участке дороги;
  • колеса автомобилей с вариаторными коробками передач сложно сорвать в букс, поэтому такие модели машин более безопасны при движении по гололеду;
  • двигатель транспортного средства работает в условиях пониженных нагрузок, что способствует увеличению его ресурса эксплуатации.

Недостатки:

  • автомобили с вариаторами проигрывают старт машинам, оснащенным другими разновидностями коробок передач;
  • трансмиссии CVT более чувствительны к повышенному крутящему моменту, поэтому при эксплуатации авто в сложных условиях на агрегат действует высокая нагрузка;
  • дороговизна обслуживания и ремонта;
  • если используется агрессивный стиль езды, то ресурс эксплуатации у ремешка будет боле низким;
  • необходимость применения качественных и дорогих масел для обслуживания;
  • конструктивные особенности вариаторных коробок передач не позволяют использовать спортивные приемы вождения.

Рекомендуем: Трансмиссионные масла разных производителей: можно ли мешать между собой

Устройство вариатора и виды CVT

Автоматическая коробка вариатор отличается от аналогов тем, что изменяет передаточное число плавно, в ее конструкции для всех передач (кроме задней) отсутствуют элементы зацепления, то есть ступени.

Что касается типов вариаторов, можно выделить:

  • тороидальный;
  • клиноременной;

Тороидальный вариатор устанавливается только на авто с полным и задним приводом. Тороидальная вариаторная КПП имеет два диска, где один ведущий, второй ведомый. Между дисками установлены особые ролики.

Во время работы ролики осуществляют вращение по отношению к горизонтальной оси и производят смещение по отношению к вертикальной оси. Это дает возможность перераспределять усилие, касаясь различных участков дисков.

Если просто, в зависимости от степени перемещения роликов по вертикали становится возможным менять передаточное число, числа, а за счет силы трения роликов между дисками передается крутящий момент.

В случае, когда ролики контактируют с ведущим диском около обода, происходит увеличение скорости, крутящий момент меньше. Такой режим похож на высокую передачу (5-6 на МКПП). Если же ролики контактируют с ведомым диском с краю обода, скорость меньше, передается больше крутящего момента, что соответствует пониженной передаче.

При этом тороидальный вариатор CVT надежнее клиноременного, однако в случае поломки его нельзя отремонтировать. Другими словами, вместо ремонта такая КПП обычно подлежит замене.

Клиноременный вариатор более распространен, устанавливается на авто с передним приводом. В его основе лежат конические диски и ремень. Диски идут парами (в устройстве вариатора две таких пары), каждая пара имеет стационарный и подвижный диск. Фактически, они представляют собой шкивы, которые связаны с соответствующим валом.

Принцип работы заключается в том, что первичный вал отдает на ведущий шкив крутящий момент от ДВС через гидротрансформатор. В ГДТ приводное насосное колесо через масло передает момент на турбинное колесо, связанное с первичным валом.

Далее через ремень усилие с ведущего шкива передается на ведомый, который также связан со вторичным валом. Сама передача момента на вторичный вал для того, чтобы машина двигалась вперед, осуществляется при помощи планетарного редуктора с дисковым сцеплением. Чтобы двигаться назад, используется дисковый тормоз, (реверсивный механизм задней передачи).

От промежуточного вала крутящий момент передается на дифференциал, который распределяет усилие на полуоси. Крутящий момент и скорость движения ТС изменяется благодаря изменению диаметров шкивов вариатора. Пока автомобиль разгоняется с места, диаметр ведущего шкива самый маленький (аналогично шестерне 1-й передачи МКПП), диски сжаты.

Далее происходит изменение диаметра за счет движения дисков шкива. Когда диски полностью разжаты, шкив получает самый большой диаметр. Получается, на маленькой скорости движения ТС диаметр ведущего шкива минимален, а ведомого наоборот, то есть максимальный.

Если же авто движется на высокой скорости, ведущий шкив имеет самый большой диаметр, а ведомый наименьший. Регулировка скорости движения становится возможной благодаря согласованным изменениям диаметров шкивов. При этом благодаря большому количеству возможных диаметров, условное количество доступных «скоростей» по аналогии с МКПП или АКПП у вариатора очень большое.

Благодаря этим особенностям достигается хорошая динамика разгона и плавность хода, нет разрыва потока мощности, которое происходит при переключениях передач в ступенчатых КПП. Так как физических ступеней нет, отсутствуют толчки, рывки, провалы. Также вариатор позволяет экономить топливо.

Однако есть и минусы. Как правило, тяжелые условия эксплуатации и нагрузки могут быстро вывести из строя вариатор CVT. Срок его службы меньше, чем у автоматов или роботов. На практике при езде на полной мощности и высоких оборотах детали вариатора разрушаются, также данную КПП обычно не устанавливают в паре с мощными и тяговитыми ДВС.

Еще в коробке вариатор нужно чаще менять масло по сравнению с гидромеханическими АКПП, жидкость можно заливать только оригинальную, само масло для вариатора дорогостоящее. Ремонт вариатора также является трудоемким и сложным процессом, замена деталей требует значительных затрат. Часто вместо ремонта практикуется полная замена вариатора на новый или контрактный аналог.

Признаки перегрева вариатора CVT X-Tronic

В большинстве случаев при перегреве загорается индикатор на приборной панели. В этом случае не рекомендуется продолжать движение, поскольку это может привести к серьезным последствиям. Если КПП перешла в аварийный режим, то везти машину в сервис лучше на эвакуаторе или буксировать с вывешиванием ведущих колес. Это спасает трансмиссию от критических повреждений.

Популярные статьи  Прокладка ГБЦ: назначение, признаки пробоя, как выбрать и заменить

Следует отметить, что не всегда при перегреве вариатор переходит в аварийный режим

Как узнать о перегреве в таком случае? Если вы обратили внимание, что во время езды коробка начинает работать медленно, с рывками, буксует, появляются рывки, а на холодную эти проблемы исчезают, то имеет место перегрев

Если коробка стала работать некорректно, появились рывки, пинки, передачи переключаются некорректно, нужно срочно обратиться к специалисту для проведения диагностики. Одной из причин таких изменений может быть постоянный перегрев до температур, близких к критическим.

Если при замене масла обнаружено, что оно имеет темный оттенок и характерный запах, это свидетельствует о том, что имел место перегрев вариатора. В таком случае нужно искать причину нарушения температурного режима и устранять ее.

Надежность CVT X-Tronic

Мнения о надежности трансмиссий на базе X-Tronic сильно разнятся. Главная причина тому – первые модели вариаторов, созданные 10-12 лет назад. Как и все новое, эти CVT не отличались высокой надежностью, пользователи не знали особенностей правильной эксплуатации таких трансмиссий. В результате они выходили из строя при пробеге автомобиля и через 50 тысяч км, и даже 30 тысяч км. Все это не повышало популярность CVT. Однако инженеры фирмы JATCO без устали проводили модернизацию коробок, применяли новые идеи и материалы, вели разъяснительную работу в плане понимания водителями особенностей эксплуатации таких трансмиссий. Все это дало положительные результаты и теперь CVT X-Tronic получил признание как механизм высокой надежности, обеспечивающий максимальный комфорт для своих пользователей. Правильная эксплуатация, своевременное техническое обслуживание позволило вариаторам X-Tronic CVT обрести надежность не меньшую, чем у их конкурентов – гидромеханических коробок автоматов.

Минусы

Вариаторы не выдерживают высокой мощности современных автомобилей, потому что их цепь и, тем более, ремень, не могут передать высокий крутящий момент. Поэтому бесступенчатые КП устанавливают на автомобили с крутящим моментом до 350-400 Нм. Как правило, это машины малого и среднего класса.

Другой недостаток работы вариатора связан с психологией водителя. Многим не нравится, что вариатор всегда поддерживает один диапазон оборотов. Так, при разгоне вариатор ведет себя непривычно – вместо «раскручивания» двигателя он сразу выходит на максимальные обороты и работает на них с монотонным гулом. В результате водитель не ощущает, собственно, разгон. И ему кажется, что коробка «тормозит».Для решения этой проблемы многие компании стали применять вариаторы с режимом ручного переключения виртуальных «передач».

Так, автомобили Audi стали оснащать новым типом вариатора – коробкой Multitronic.

Коробка передач CVT Х-Tronic

 В обычном режиме классический вариатор, при выборе режима «спорт» она имитирует работу классической АКПП, то есть, поддерживает выбранную водителем (с помощью подрулевых лопаток) виртуальную «передачу». Такой режим переключения осуществляется с помощью электронных блоков управления и напоминает принцип работы классического «автомата» или робота DSG с двумя сцеплениями.

Но, пожалуй, самый весомый недостаток вариатора — дороговизна его обслуживания и недолговечность трансмиссии.

Коробка передач CVT Х-Tronic

Сама конструкция вариатора, при всех его плюсах по КПД и плавности хода, не рассчитана на большие пробеги и высокие нагрузки. CVT не любит пробки, бездорожье и высокие скорости и редко когда доживает до 200 тыс. км.

Мало кто знает, что вариатор надо регулярно обслуживать. Причем простой заменой масла (а оно для вариатора намного дороже, чем для других КПП) дело не обойдется.

Еще необходимо менять фильтры и промывать радиатор в нем, желательно – с его разборкой и промывкой каждые 50-60 тыс. км. Не сделаете этого спустя 100 тысяч – риск поломки вариатора весьма велик. А иногда и гораздо раньше.

Выходят из строя в вариаторах, как правило, две вещи. Ремень, который обеспечивает связку ведущего и ведомого валов, и его достаточно сложная электроника. Причем электроника может давать сбои значительно раньше.

Если ремень рвется и разлетается в клочья (средний срок его жизни – порядка 100 -150 тыс. км) и выводит из строя всю коробку, простой заменой ремня уже не обойтись. Скорее всего, придется ремонтироваться у официалов, а послегарантийный ремонт там обойдется очень недешево.

S-Tronic – что это такое

Трансмиссия является важнейшей составной частью автомобиля. На рынке представлено множество разновидностей автоматических коробок. Данные узлы по всему миру набирают все большую популярность. Именно от корректной работы этой детали во многом зависит способность автомобиля передвигаться, а также комфорт самого водителя и безопасность движения. Одним из самых современных направлений в разработке новых устройств считается создание роботизированных преселективных узлов в сочетании с электронным блоком управления.

Понятие преселективный s-tronic означает, что следующая передача (не важно: нижняя или верхняя) уже включена системой, что намного повышает комфорт от вождения, увеличивает динамику разгона, а также изрядно экономит топливо. Одной из самых прогрессивных считается устройство с двумя сцеплениями КПП as tronic. Данный агрегат является дальнейшим логическим продолжением системы DSG от немецкого VAG, куда также входит Ауди

Однако этот аппарат является собственной разработкой компании с опорой лишь на принцип действия и компоновку своего «младшего» собрата. Данный узел состоит из нескольких частей (чем и отличается от иных автоматических трансмиссий):

Данный агрегат является дальнейшим логическим продолжением системы DSG от немецкого VAG, куда также входит Ауди. Однако этот аппарат является собственной разработкой компании с опорой лишь на принцип действия и компоновку своего «младшего» собрата. Данный узел состоит из нескольких частей (чем и отличается от иных автоматических трансмиссий):

Одной из самых прогрессивных считается устройство с двумя сцеплениями КПП as tronic. Данный агрегат является дальнейшим логическим продолжением системы DSG от немецкого VAG, куда также входит Ауди. Однако этот аппарат является собственной разработкой компании с опорой лишь на принцип действия и компоновку своего «младшего» собрата. Данный узел состоит из нескольких частей (чем и отличается от иных автоматических трансмиссий):

  1. Электронный блок управления системы АКПП s tronic представляет собой массу разнообразных датчиков и единый блок, который синхронизирует работу валов и сцеплений в процессе движения автомобиля. Данный электронный блок системы является важнейшей частью, поскольку именно электронный алгоритм позволяет быстро и адекватно переключать передачи. При этом данная часть является одной из самых дорогих в ремонте. Датчики s-tronic постоянно сигнализируют и направляют в главный блок массу информации о дорожной обстановке, скорости движения, параметрах двигателя, стиле езды водителя и иных показателях, которые позволяют системе быстро адаптироваться. К тому же стоимость данного блока при выходе из строя довольно высока. Однако при отсутствии механических повреждений блока системы проблемы с ним возникают не часто.
  2. Сцепления агрегата – в данной коробке установлено 2 сцепления, которые осуществляют работу асинхронно. Одно отвечает за включение четных передач, второе нечетных. Таким образом, достигается плавность и высокая скорость переключения, которая составляет менее 1 секунды. Работой данных узлов руководит электронный блок управления.
  3. Валы агрегата s-tronic выполняют механическую работу внутри коробки посредством перемещения крутящего момента и управления сцеплением. Также в агрегате присутствует гидроблок, который отвечает за рабочее давление внутри трансмиссии. В недорогих версиях такого типа роботизированной коробки устанавливается электрический аналог, который по своим показателям менее эффективен. Работой этого агрегата также руководит электронный блок.

Данная система позволяет упростить процесс управления автомобилем, а также сэкономить топливо, к тому же такие коробки без труда «переваривают» большой крутящий момент в отличие, к примеру, от бессутпенчатых конкурентов (вариаторов), что позволяет агрегатировать их с мощными двигателями линейки Ауди. Самое больше распространение система получила в сочетании с моделью ауди а6с троник, что позволило существенно повысить общие продажи.

Важно! Несмотря на всю высокотехнологичность агрегата s-tronic, данная система дорогостояща как в приобретении, так и в последующем обслуживании, но только наличие робота позволит полностью раскрыть потенциал мощных немецких двигателей. Данный агрегат s-tronic очень сложен в своей конструкции.

Популярные статьи  Стойки стабилизатора передние и задние: проверка и замена

Проблемы с коробкой и их решение

Владельцам авто с данной коробкой нужно знать наиболее частые неполадки с С-троник Ауди и методы их устранения.

Дерганье при трогании

Такая проблема чаще всего возникает из-за неисправной работы сцепления, перед тем как обратиться в салон, можно самостоятельно воспользоваться несколькими советами по устранению проблемы. Во-первых, двигатель прогревается до стандартной рабочей температуры, после чего нужно убедиться, что система зажигания и питания работает исправно. Если толчки не прошли, нужно проверить варианты с незначительными поломками, которые возможны к самостоятельному устранению:

  • деформация ведомого диска — его нужно будет заменить;
  • заедание ступицы первичного вала КПП — следует очистить шлицы от грязи и устранить мелкие повреждения надфилем, если он значительно поврежден, то лучше заменить диск и/или первичный вал, а также нанести смазку ШРУС-4;
  • повреждения на поверхности маховика или нажимного диска — заменить маховик или «корзину» сцепления (кожух сцепления с нажимным диском);
  • износ крепления фрикционных прокладок или упругости пружин ведомого диска — заменить ведомый диск.

Коробка передач CVT Х-Tronic

Фото Audi Q5 2.0 TDI quattro S-tronic

Странный звук при разгоне

Чаще всего это может быть связано с неисправностями сцепления, которых у коробки S-tronic два. Если есть навыки и умения, то можно самостоятельно проверить сцепления и заменить их, при необходимости, выполняется это процедура в несколько шагов:

  1. Снимаются детали, преграждающие доступ к трансмиссии, после чего ее нужно открутить и провести осмотр на деформацию. Также проверяется состояние двухмассового маховика, при сильном износе его нужно заменить.
  2. Снимается сцепление, если оно повреждено или уже сильно поношено, его следует заменить на новое. Оба сцепления лучше заменять в одно время.
  3. Трансмиссия соединяется с мотором, все устанавливается на свои места.

Перед приобретением автомобиля Aуди с S-tronic нужно реально оценивать свои возможности, чтобы в дальнейшем его эксплуатация и обслуживание не показались сложными.

Ээто видео расскажет, что такое автоматическая коробка передач S-tronic от Audi:

Про особенности и частые причины поломки АКПП Audi A5 DSG7 0B5 (DL501 S-Tronic) расскажет видеоролик ниже:

Типичные неисправности вариатора K310, K311, K312, K110, K111, K112, K410, XA-10LN, XA-15LN

Надежность этого вариатора и его срок эксплуатации будет во многом зависеть от следования автовладельцем рекомендаций по обслуживанию автомобиля. В частности, требовалось полностью исключить пробуксовки авто или же активную динамичную езду с частыми разгонами в пол. К типичным неисправностям относят проблемный гидротрансформатор, подтекающие сальники, забившийся теплообменник, износ железа, в том числе подшипники солнечной шестерни, ремни и конусы.

Очистка теплообменника K310, K311, K312, K110, K111, K112, K410, XA-10LN, XA-15LN

Вариатор работает при критически высоких температурах АТФ-жидкости, а возможный перегрев может привести к быстрому выходу из строя гидротрансформатора и загрязнению гидроблока с износом конусов и ремня. Профилактикой таких неисправностей является своевременная замена трансмиссионной жидкости и всех одноразовых фильтров, а также очистка теплообменника. Такой сервис радиатора выполняется каждые 100 тысяч километров пробега, что позволяет удалить стружку и плотные отложения, которые появляются внутри охладителя, приводя к постоянной работе на высокой температуре масла.

Износ железа K310, K311, K312, K110, K111, K112, K410, XA-10LN, XA-15LN

Слабым местом этой трансмиссии являются подшипники солнечной шестерни, которые подвергаются существенным выкручивающим нагрузкам при резких ускорениях или же при использовании автомата на высоких оборотах. В компании Тойота знали об этой проблеме и пытались её решить, усиливая подшипники с шестернями, так и внося соответствующие корректировки в работу блока управления, предупреждая повышенную нагрузку вариатора.

Плановый капитальный ремонт вариатора K310, K311, K312, K110, K111, K112, K410, XA-10LN, XA-15LN также может включать замену изношенного бошевского ремня. Специалисты рекомендуют проверять их каждые 150 тысяч километров. При размеренном стиле управления автомобилем такой привод может отходить без замены 300 тысяч километров и более. Для определения состояния привода используют специальные насечки протектора. С помощью таких меток можно определить необходимость замены съеденного ремням, что предупреждает его срыв в скольжение при нажатии педали газа.

Также при существенной нагрузке во время эксплуатации вариатора отмечается износ и поломки барабана сцепления Форвард. В последующем такую детскую болезнь устранили, внеся соответствующие изменения в блок управления. Также водителю следует избегать резких агрессивных разгонов на непрогретом масле, что приводит к быстрому износу конусов, а их замена является едва ли не самым дорогим ремонтом вариатора K310, K311, K312, K110, K111, K112, K410, XA-10LN, XA-15LN.

Обслуживание и ремонт гидроблока K310, K311, K312, K110, K111, K112, K410, XA-10LN, XA-15LN

При выполнении капитального ремонта проводится обслуживание гидроблока, имеющего огромный запас надежности по железу. Его промывка выполняется вместе с соленоидами, проводится дефектовка состояния электроклапанов, которые могут забиваться грязью из-за изношенного гидротрансформатора.

Особенностью этого вариатора является использование шин-соленоидов электрорегуляторов вместо классического степ-мотора. Электрорегуляторы отвечают за правильную передачу мощности, они не любят горячего и грязного масла, а при невозможности их очистки приходится менять весь гидроблок в сборе. Профилактикой таких неисправностей станет своевременная замена масла и выполнение планового обслуживания гидроплиты.

Эксплуатация и ресурс автомата Рено DP8

Автомат Рено Каптюр создан для тех, кто не привык к стремительной езде. Поэтому он требует к себе бережного отношения, без резких рывков и агрессивного вида езды. Необходимо следить за количеством масла и качеством его. Так как автомат очень требователен к оригинальному типу трансмиссионной жидкость и не терпит масляного голодания.

Коробка передач CVT Х-Tronic

Кроме этого, многие пользователи жалуются, что Рено Каптур нельзя завести зимой. Такого не случится, если владельцы будут следить за своим авто. Обязательно прогревать транспортное средство в холодное время года.

Что необходимо знать о Рено Каптур

Полноприводные и моноприводные автомобили Рено Каптур отличаются высоким клиренсом. Это создает условия для спокойной езды по бездорожью. Эксперты говорят, что полноприводные автомобили с низким клиренсом вообще не созданы для бездорожья, а полный привод лишь обманка на которую клюет незадачливый покупатель.

Коробка передач CVT Х-Tronic

Еще одним плюсом Renault Kaptur 2021 года по отзывам автовладельцев является красивый дизайн и просторный салон. Здесь автолюбитель не найдет дешевого пластика, как это было в Рено Дастер. Сама внешность поражает экстравагантностью, как всегда в стиле французских авто. Кузов автомобиля, который делают в России несколько длиннее, чем у европейца. Производитель также увеличил и колесную базу.

Сам автомобиль устойчив на дороге, ограничитель скорости и круиз-контроль работает на транспортном средстве без нареканий. Единственное чего нет в полном пакете продажи вместе с этим авто – чехлы на сиденья, дефлекторы на окна и капот.

Итоги

  • Вариатор Рено Аркана 1.6 JF015E не блистает динамикой, а его разгон до сотни с места составляет чуть более 15 секунд. Машина явно не для гонок. Динамики коробка и мотор не любят. Такое решение вполне подойдет для неагрессивных водителей. В то же время трансмиссия довольно отзывчивая и быстро реагирует на действия водителя.
  • TCe 150 1,3 в паре с CVT8 — маркетинговое решение руководства компании Рено. С другими коробками двигатель не комплектуется. Такой симбиоз агрегатов не является мегадинамическим, но для быстрого обгона на трассе мощности хватает вполне. Многие владельцы отмечают плавность хода кузова машины, что считают ее плюсом.
