Какая плотность электролита  должна быть в аккумуляторе: повышение плотности и плотность после зарядки АКБ

Устройство и принцип работы АКБ

Для того чтобы качественно провести обслуживание аккумулятора и обеспечить правильную его работу, необходимо хотя бы приблизительно представлять, что у него внутри и как все это работает. Поэтому, прежде чем перейти к вопросам об электролите, необходимо понять, как устроен автомобильный аккумулятор и по какому принципу он работает.

Конструкция батареи

Практически все свинцово–кислотные батареи имеют одинаковую конструкцию. Состоят они из отдельных секций (банок), каждая из которых имеет набор положительных и отрицательных пластин. Первые называются катодными и выполнены из металлического свинца. Вторые, анодные, сделаны из диоксида свинца. Пластины собраны в пакет и помещены в кислотостойкую емкость, в которую впоследствии заливается рабочая жидкость – водный раствор серной кислоты или так называемый электролит.

Устройство секции свинцово-кислотного аккумулятора:

• 1 – крышка банки;
• 2 – корпус банки;
• 3 – ребристый отстойник;
• 4 – пластины, собранные в пакет;
• 5 – отрицательный (анодный) вывод;
• 6 – отрицательный (анодные) пластины;
• 7 – диэлектрическая прокладка – сепаратор;
• 8 – положительный (катодный) вывод;
• 9 – положительные (катодные) пластины.

Готовые секции, соединенные последовательно, и являются аккумуляторной батареей. В шестивольтовых АКБ таких секций три, в 12-ти вольтовых – шесть.

Как это работает

Итак, конструкция АКБ достаточно проста, но каким образом на ее выводах появляется напряжение? Действительно, если взять батарею прямо из магазина и подключить к ней вольтметр, то прибор покажет «0». Отсутствие тока обусловлено тем, что электролит не заливается в батарею сразу после изготовления, и в стоящем на магазинной полке аккумуляторе пластины сухие. Рабочая жидкость заливается в АКБ уже после покупки.

Самое время выяснить, для чего нужен электролит. Поскольку положительные и отрицательные пластины имеют различный химический состав, между ними, погруженными в кислотный раствор, возникает разность потенциалов (примерно 2 В на секцию, чем и обусловлено количество секций в батарее). При подключении к клеммам АКБ нагрузки между пластинами, благодаря высокой электропроводности электролита, начинает течь ток. Одновременно начинается химический процесс преобразования диоксида свинца в сульфат свинца с участием серной кислоты. Как только количество диоксида и серной кислоты упадет до определенного уровня, процесс прекратится, и батарея перестанет вырабатывать ток – разрядится.

В процессе разрядки серная кислота и диоксид свинца расходуются на образование сульфата свинца

Рекомендуем: Методы тренировки и восстановления автомобильного аккумулятора (АКБ)

Но аккумуляторы, в отличие от гальванических элементов (батареек), могут восстанавливать свои химические свойства. Если подключить АКБ к источнику постоянного тока, то под его действием сульфат начнет разлагаться на диоксид свинца и серную кислоту. Батарея начнет заряжаться, преобразуя электрическую энергию в химическую. Как только количество диоксида и кислоты достигнет исходных величин, батарею можно считать заряженной.

Химические процессы, возникающие в батарее при ее разрядке и зарядке

Как пользоваться ареометром — подробная инструкция

Ареометр представляет собой стеклянную колбу (пипетку) с помещённым внутрь измерительным грузом-поплавком (ареометром), на котором нанесены деления с указанием величин от 1,1 в верхней точке поплавка до 1,3 и даже 1,32 г/мл внизу шкалы. Нижняя часть колбы имеет тонкую трубку, которую легко можно опустить через отверстие аккумулятора в его банку для забора электролита. На верхнюю часть колбы надевается резиновая груша, которая применяется для всасывания раствора в колбу.

У некоторых ареометров несколько поплавков разного веса, которые всплывают при заполнении колбы. Плотность будет соответствовать поплавку, всплывшему частично или не всплывшему первому после всплывших. Встречаются дешёвые пластиковые изделия иной формы, но принцип их действия такой же.

Измерение ареометром производят при температуре электролита +20 … +30°C. Если температура иная, то необходимо применять корректировочные поправки к показанию ареометра.

Пользование ареометром настолько простое, что даже можно проверить плотность электролита в домашних условиях. Чтобы проверить плотность аккумулятора, необходимо выполнить следующие действия:

1. Подготовить ареометр, собрать прибор, если он находится в разобранном виде в футляре.
2. Подготовить аккумулятор, выкрутить пробки из отверстий в крышках банок, либо снять общую планку с пробками на ней.
3. Подготовить стеклянную банку или пластиковый сосуд с дистиллированной водой для промывки и продувки ареометра между замерами.
4. Опустить носик прибора в банку аккумулятора до касания с пластинами сепаратора.
5. Сжать грушу для выдавливания воздуха из колбы.
6. Освободить грушу для принятия начальной формы и забора электролита из банки батареи в колбу.
7. Наполнить колбу жидкостью так, чтобы поплавок всплыл.
8. Отметить визуально уровень шкалы поплавка на границе поверхности электролита в колбе. Указанное на шкале значение соответствует плотности электролита.
9. Выдавить жидкость обратно в банку батареи.
10. Ареометр опустить в сосуд с дистиллированной водой и пару раз промыть остатки электролита в колбе путём нажатия и отпускания груши.

Следует добавить, что при помощи ареометра можно корректировать плотность электролита, добавляя дистиллированную воду или электролит плотностью 1,3 г/мл. по необходимости в банки и произведя измерения. Только для выравнивания плотности в банке требуется время после каждой добавки, а такую корректировку проводят на полностью заряженном аккумуляторе с температурой электролита около +25 °C.

Можно ли измерить без ареометра

Измерить плотность без ареометра не получится. Но можно изготовить ареометр самому, самым важным элементом которого является измерительный поплавок-грузик. Изготовить можно из полой пластиковой трубки, например соломинки для напитков, в которую помещается груз. Точность измерения будет зависеть от точности нанесения шкалы на грузик и известной плотности измеряемых эталонов жидкости. Сначала поплавок помещается в дистиллированную воду и отмечается линия окружности поверхности воды на поплавке. Эта линия соответствует 1,0 г/мл. Затем поплавок помещается в электролит, купленный в магазине с удельным весом, например, 1,3 г/мл. Линия поверхности электролита на поплавке будет соответствовать плотности 1,3 г/мл. Расстояние между двумя полученными значениями измеряется в мм и делится на разницу значений — 30. Теперь на поплавок можно нанести шкалу с любым шагом, но лучше для значений 1,27; 1,25; 1,23; 1,2; 1,15; 1,1.

Отбор электролита можно произвести обычной резиновой грушей в стеклянный стакан, куда помещается изготовленный поплавок-грузик.

Как повысить при помощи зарядного устройства

Если концентрация кислоты упала за зиму, ее можно восстановить путем подачи слабого тока. Зарядка занимает не менее 3 суток, она считается эффективной при невозможности восстановления АКБ другими методами. Содержимое набравшей полную мощность батареи при зарядке начинает кипеть. Признаком испарения воды является образование мелких пузырьков на поверхности.

Избыток жидкости испарится, концентрация кислоты увеличится. Общий уровень наполнителя станет маленьким, поэтому придется добавлять готовый аккумуляторный раствор. После завершения процедуры пользуются ареометром. Если показатели прибора слишком низкие, зарядку и добавление электролита повторяют.

Проверка плотности электролита

Определить плотность электролита можно в домашних условиях. Процедуру рекомендуется проводить при комнатной температуре. Перед началом работы подготавливают такие инструменты:

1. Защитные перчатки, костюм и очки. В состав наполнителя аккумулятора входит кислота. При попадании на кожу вещество вызывает химический ожог. Опасными являются и пары кислоты, поэтому работают только в хорошо проветриваемом помещении.
2. Денсиметр. Прибор используется для измерения плотности. Имеет вид стеклянной трубки с грушей и встроенным ареометром.

Самостоятельно измерение плотности выполняют так:

Для проверки плотности электролита конец денсиметра погружают в ёмкость аккумулятора.

1. Аккумулятор вынимают из посадочного гнезда. Защитный кожух демонтируют, вывинчивают пробки.
2. Проверяют уровень электролита. В свинцово-кальциевых батареях раствор должен на 1,5 см закрывать пластины.
3. Батарею полностью заряжают. Проверку плотности начинают через 5-6 часов после завершения зарядки. При нормальном уровне электролита трубку денсиметра погружают в банки, выкачивая небольшое количество жидкого наполнителя.
4. Оценивают показатели прибора. Ареометр должен свободно плавать в растворе. Соприкосновение прибора со стенками емкости не допускается. Показания оценивают с учетом температуры окружающей среды.
5. Проверяют плотность электролита в остальных банках. Показания записывают и сравнивают с нормальной плотностью.

Такой способ проверки подходит только для разборной батареи, когда имеется доступ к электролиту. Необслуживаемый аккумулятор снабжен индикатором, цвет которого меняется в зависимости от плотности наполнителя.

Плотность электролита в аккумуляторе летом

Если зимой главная проблема АКБ – снижение емкости, то летом – испарение электролита.

Точнее испаряется вода, повышая постепенно концентрацию раствора кислоты. Если не следить за уровнем, то жидкость оголит верх свинцовых пластин.

Чтобы в жару концентрация кислоты не повышалась слишком сильно (что вредно для пластин), плотность нередко делают меньше на 0,02 г/куб. см, чем это считается оптимальным. Обычно в теплую погоду это не ухудшает запуск двигателя, зато продлевает срок службы аккумулятора.

Выкипанию воды из электролита способствует то, что в подкапотном пространстве, где расположен двигатель, летом очень жарко.

Крышку капота раскаляет солнце, работающий мотор также сильно нагревается.

При высокой температуре токоотдача повышается и АКБ становится способной легко проворачивать стартер даже в том случае, если плотность электролита находится на уровне всего 1,22 г/куб. см (этот уровень считается минимально допустимым для влажного теплого климата).

При испарении воды происходит снижение уровня жидкости в банках, плотность растет. Как результат ускоряются разрушительные процессы платин.

Поэтому летом нужно проверять уровень электролита хотя бы 1 раз в месяц, а лучше 2 раза и периодически доливать в банки дистиллированную воду.

В противном случае произойдет перезаряд из-за высокой плотности электролита, а пластины подвергнутся ускоренной сульфатации.

Летом зарядка с помощью зарядного устройства требуется редко, но тоже применяется. Однако, если вы достали ЗУ, то заодно проверьте состояние АКБ – измерьте уровень электролита в каждой банке, долейте при необходимости дистиллят.

Хотя выкипает в основном вода, но кислота тоже испаряется. Поэтому постоянное добавление дистиллированной воды в раствор в конце концов приведет к падению концентрации.

Это приводит к невозможности батареей держать заряд, и, соответственно, эксплуатировать ее. Чтобы вернуть работоспособность, плотность электролита нужно будет поднять. Для этого требуется проверить ее уровень.

Чем и как проверяют плотность электролита в аккумуляторе

Проверять уровень электролита в рабочем растворе, помимо ареометра и мультиметра, можно и самодельным прибором.

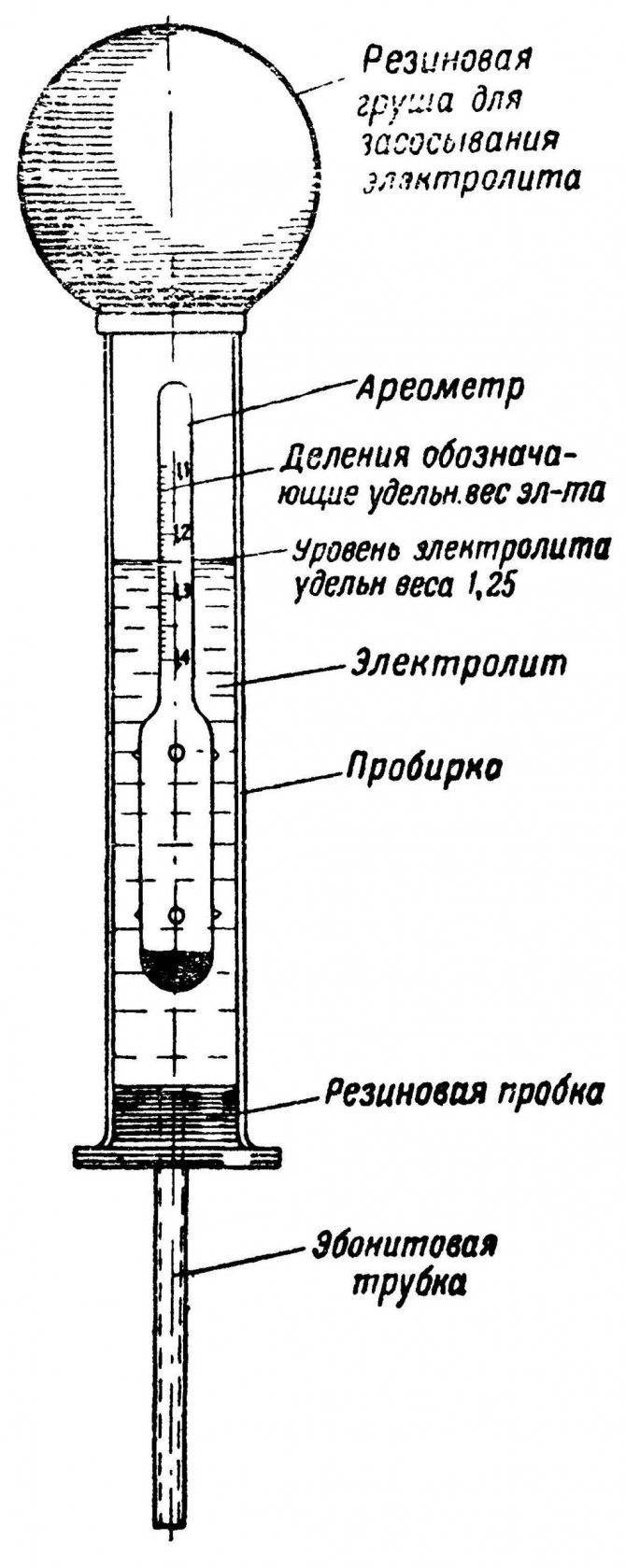

Специальное устройство для измерения плотности (ареометр) представляет собой обычную стеклянную трубку, верхняя часть которой заужена и имеет шкалу с делениями. Нижняя часть трубки широкая в ней находится дробь или ртуть, которую засыпают строго определенное количество во время калибровки ареометра. В автомагазинах такой прибор продается в наборе с резиновой «грушей» для забора электролита и мерной колбой, в которой размещен сам ареометр.

Принцип действия прибора основан на законе Архимеда, а плотность электролита определяют по глубине погружения ареометра (объему жидкости, вытесненной им), и весу устройства.

Ареометр для измерения электролита

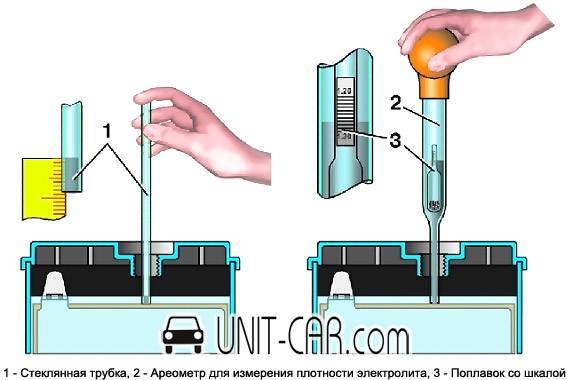

Прежде чем проверять уровень электролита в автомобильном аккумуляторе, надо учитывать следующие правила:

• батарея должна быть выставлена на ровной поверхности;
• температура аккумулятора должна составить около 20-25 градусов тепла;
• замер уровня плотности производится не в одной, а во всех банках;
• проверка рабочей величины осуществляется не раньше, чем через десять часов с последней поездки либо через три часа после подзарядки;
• аккумуляторную батарею необходимо предварительно зарядить.

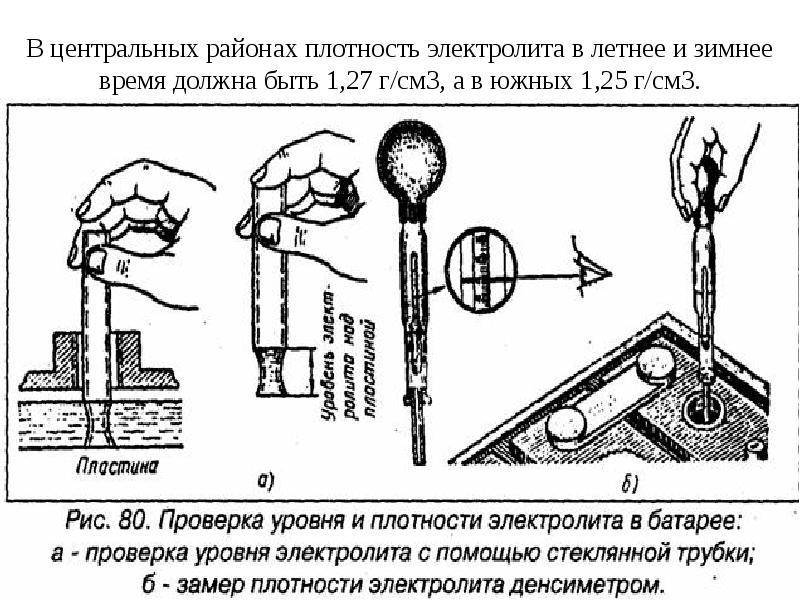

Измерение ареометром

Подробнее о том, как для измерения уровня плотности пользоваться ареометром:

1. На отключенном аккумуляторе откручиваются все банки.
2. В одну из банок концом вставляется ареометр, на другом его конце располагается груша, с ее помощью делается забор жидкости. Её в устройстве должно быть столько, чтобы его поплавок свободно болтался в емкости.
3. Производится определение уровня плотности в соответствии с показаниями на шкале тестера. Полученные параметры записываются.
4. Диагностика параметра плотности повторяется для каждой банки. Все полученные параметры сопоставляются с нормированными значениями, указанными в таблице.

Плотность аккумулятора рекомендуется проверять не реже, чем каждые 15-20 тысяч километров пробега.

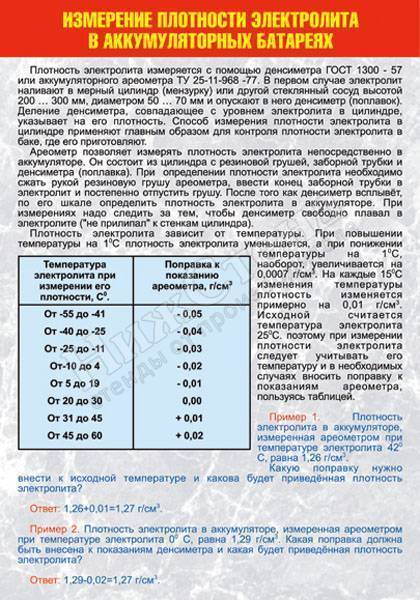

Таблица: поправка к показаниям ареометра

Температура рабочей жидкости при измерении ее плотности, ºС	Поправка к показаниям, полученным в ходе тестирования ареометром, г/см3
От -55 до -41	-0,05
От -40 до -26	-0,04
От -25 до -11	-0,03
От -10 до +4	-0,02
От +5 до +19	-0,01
От +20 до +30	0,00
От +31 до +45	+0,01
От +46 до +60	+0,02

Как проверить аккумулятор автомобиля мультиметром

Пошаговая инструкция, которая позволит правильно замерить и узнать плотность батареи, выглядит так:

1. Производится сборка измерителя. Для этого к корпусу мультиметра подключаются провода с крокодилами. Сам тестер перед замером переводится в режим «вольтметра».
2. Поворотный переключатель на устройстве переводится в положение 20 В. В результате тестер будет показывать любые параметры ниже этого порога.
3. Затем кабеля соединяются с клеммными выходами аккумулятора — черный контакт идет на отрицательную клемму, красная — на положительную. Если цвет проводов одинаковый, то следует проверить маркировку непосредственно на корпусе мультиметра. На контактах, где кабеля выходят из тестера, должны быть знаки «-» и «+».
4. Производится мониторинг параметра напряжения и полученные данные сравниваются с нормированными. Если батарея заряжена полностью, то рабочий параметр составит 12,7 вольт, соответственно, зарядка устройства не потребуется. В случае, если полученный параметр составил в диапазоне от 12,1 до 12,4 В, то устройство разряжено наполовину, значит, его плотность не соответствует норме. В остальных случаях требуется детальная диагностика аккумулятора и его подзарядка или замена.

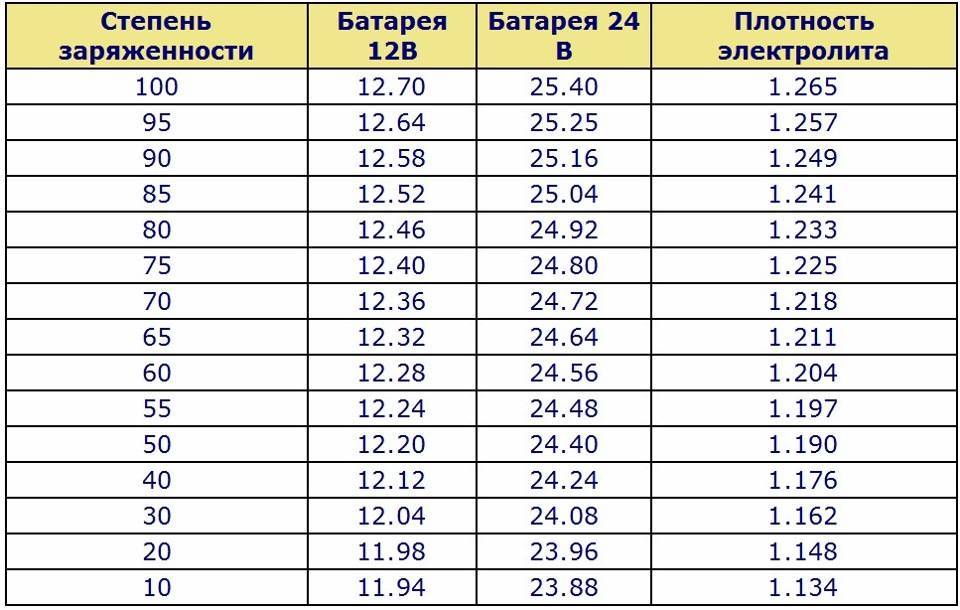

Таблица: плотность электролита при проверке мультиметром

Процент заряженности	Плотность электролита, г/см3	Напряжение аккумулятора, В
100%	1,28	12,7
80%	1,245	12,5
60%	1,21	12,3
40%	1,175	12,1
20%	1,14	11,9
0%	1,10	11,7

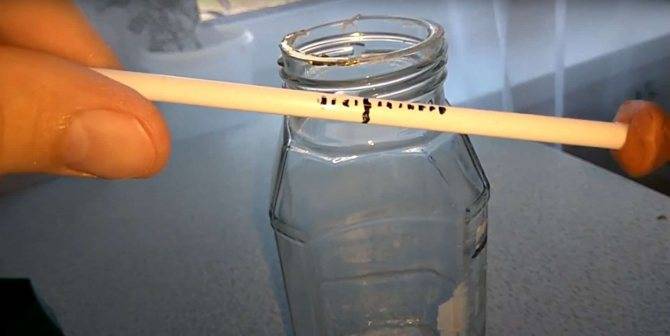

Измерение плотности электролита самодельным прибором

Принцип замера зимой или летом с помощью самодельного прибора аналогичный, и такой тестер можно соорудить самостоятельно с учетом следующих нюансов:

1. Основным элементом ареометра является поплавок, с помощью которого производится замер.
2. В качестве резервуара можно использовать стеклянную пробирку или другую похожую емкость.
3. В пробирку насыпается пшено или другое сыпучее вещество, также можно использовать кусок свинца или другой грузик.
4. Затем емкость опускается в воду. В месте, где вода будет по уровень, нужно отметить цифру 1, это связано с тем, что данная жидкость имеет плотность 1 г/см3. Затем производится градуировка величин для других растворов с более высокой плотностью.

Опасности низкой и высокой концентрации кислоты

Повышенная концентрация электролита становится причиной преждевременного выхода батареи из строя. Кислота разрушает металлические пластины. К воздействию составов на основе серной кислоты чувствительна даже сталь.

Низкая концентрация приводит к таким проблемам:

1. Сульфатация. На пластинах появляется налет, состоящий из сульфата свинца. Аккумуляторная батарея становится неспособной принимать заряд.
2. Повышение порога замерзания. Жидкость кристаллизуется уже при -5°С. Лед сдвигает и повреждает металлические детали. При деформации пластин и коротком замыкании емкостей батарею восстановить невозможно. При плотности 1,28 г/см³ электролит замерзнет только при -58°С.
3. Проблемы при запуске двигателя. Наиболее выражен этот признак в зимний период.

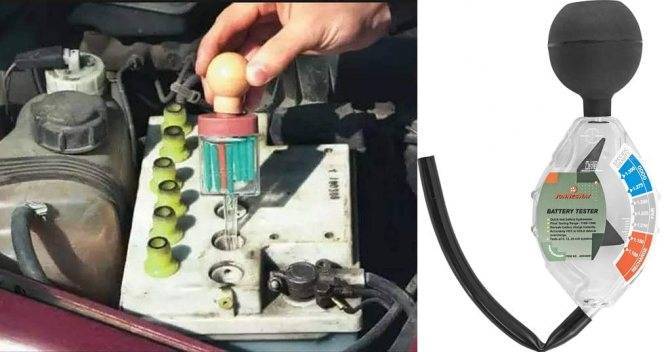

Для проверки плотности электролита используют денсиметр (справа).

Виды, состав и особенности

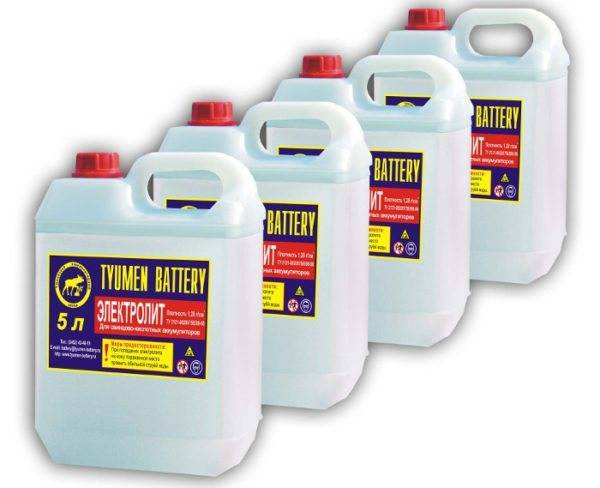

На данный момент различают три вида электролитов для аккумуляторов, для щелочных аккумуляторов — щелочной, а для кислотных — кислотный, но так же выделяют и корректирующий электролит, необходимый при обслуживании батарей.

Как определить кислотный аккумулятор или щелочной? Проще всего это сделать по маркировке корпуса и по материалу, из которого он сделан. Корпус кислотных АКБ всегда изготавливается из специального пластика, тогда как щелочные батареи могут быть сделаны из металла. Так же можно определить протестировав каплю электролита из аккумулятора: кислотный электролит вступит в реакцию с содой или мелом.

Кислотный

Представляет собой смесь серной кислоты, составляющей тридцать пять процентов всего состава, и дистиллированной воды, которая занимает оставшиеся шестьдесят пять.

Данный состав в аккумуляторе находится в емкости со свинцовыми пластинами, при контакте этих элементов и происходит выработка тока.

Преимущества кислотного электролита:

• Высокий уровень КПД
• Слабая потеря заряда при бездействии
• Выдача высокого стартового тока
• Невысокая стоимость

Недостатки:

• Чувствительность к перепадам температур
• Неэкологичность
• Необходимость регулярного контроля плотности состава

Следует отметить, что кислотный электролит используется в большинстве моделей аккумуляторных батарей для автомобилей, так как только он способен давать достаточное количество тока для запуска двигателя. При этом аккумуляторы, изготовленные с использованием данного раствора, делятся на две группы:

• Обслуживаемые
• Необслуживаемые

Первый вид обеспечивает легкий доступ к содержимому банок. В них можно замерять плотность электролита, при необходимости заливать дистиллированную воду и электролит, просто открутив крышки с банок.

В случае с необслуживаемыми моделями провести подобные действия также возможно, однако для этого нужно самостоятельно вскрыть устройство, провести нужные действия, а затем герметично их закрыть. В подобных случаях могут быть использованы дрель и сварочный аппарат.

Проводить замену электролита в необслуживаемых моделях стоит только в тех случаях, когда их гарантийный срок истек. Часто это производится исключительно для получения опыта проведения подобных операций.

Щелочной

Щелочной электролит состоит из гидроокиси калия, натрия, лития или всех этих составляющих в комплексе, разведенных в воде.

К достоинствам данного вида относятся:

• Длительный период службы
• Способность сохранять свойства при значительных перепадах температуры
• Гораздо меньшее выделение вредных газов в атмосферу
• Способность выдерживать встряски
• Неприхотливость в обслуживании

Недостатки:

• Меньшая величина электродвижущей силы по сравнению с кислотными
• Отсутствие способности подачи стартового тока для запуска двигателя
• Более высокая стоимость

Несмотря на долгий срок службы, неприхотливость и другие преимущества применение данного вида электролита в автомобильной промышленности ограничено. Виной тому неспособность выработки достаточного уровня стартового тока, необходимого для запуска двигателя. К минусам также относятся их внушительные габариты.

Это интересно: Как заряжать литий─ионный аккумулятор?

Однако устройства на щелочном электролите успешно применяются в обеспечении током тяговых и локомотивных составов.

Корректирующий

Данный электролит является специальным составом с высоким содержанием активных веществ, используемый для повышения плотности электролита аккумулятора. Он предназначен для повышения концентрации активных веществ в батарее.

В продаже можно встретить следующие виды корректирующего электролита:

• Твердый калиево-литиевый
• Жидкий калиево-литиевый с различной плотностью
• Жидкий кислотный

Корректирующий электролит можно изготовить самостоятельно, имея под рукой необходимые для этого составы, однако зачастую его проще купить, так как стоимость его более чем доступна.

Как пользоваться корректирующим электролитом:

• Удалить из банок немного электролита
• Долить в них такое же количество корректирующей жидкости
• Установить АКБ на заряд номинальным током для запуска процесса смешивания полученного состава на полчаса
• Оставить батарею на остывание на пару часов
• Произвести замер плотности и при необходимости отрегулировать его снова

При повторной коррекции количество заменяемого электролита следует уменьшить.

Какие должны быть плотность и уровень электролита

В регионах с умеренным климатом рабочий параметр плотности электролита должен составлять от 1,25 до 1,27 г/см3 ±0,01 г/см3.

Следует учитывать, что чем ниже плотность электролита в полностью заряженной батарее авто, тем дольше она прослужит.

Плотность кислоты с водой в банках автомобильного аккумулятора разная, и зависит от нескольких параметров:

• заряженность батареи;
• процентного содержания серы — чем больше концентрация раствора, тем более высокая плотность жидкости;
• температуры раствора — чем больше это значение, тем ниже уровень плотности.

Оптимальный уровень электролита в аккумуляторе машины должен быть таким, чтобы в каждой банке раствор покрывал пластины с запасом 10-15 мм.

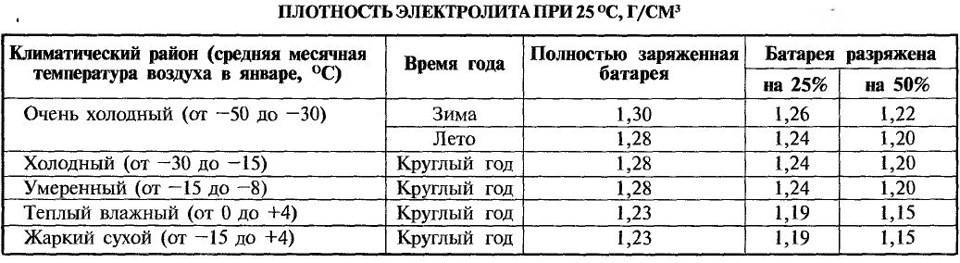

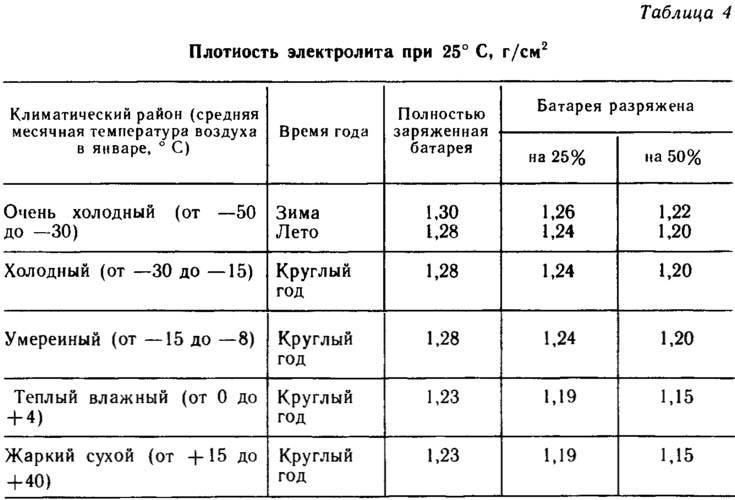

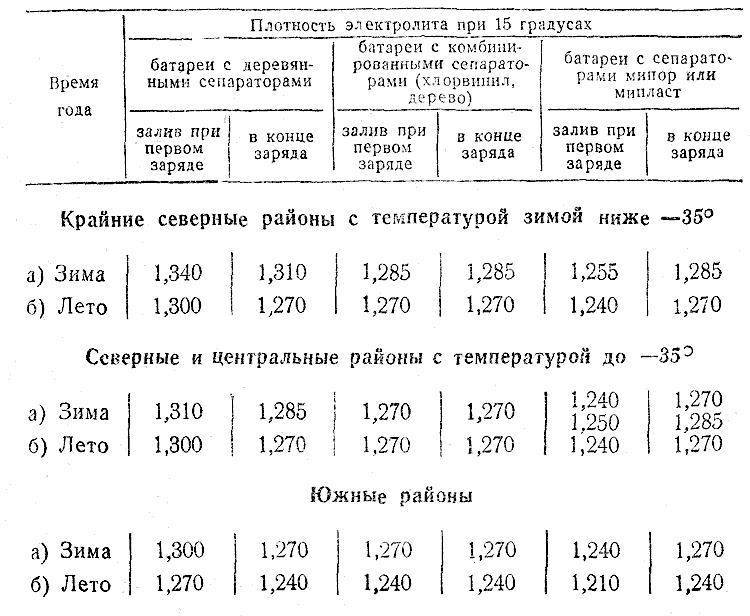

Таблица: плотность в зависимости от климатической зоны

Климатический район (среднемесячная температура воздуха в январе, °C)	Время года	Заливаемого	Полностью заряженная батарея	Батарея разряжена
на 25%	на 50%
Очень холодный (от -50 до -30)	Зима	1,28-1,29	1,30	1,26	1,22
Лето	1,27	1,28	1,24	1,20
Холодный (от -30 до -15)	Круглый год	1,26	1,27	1,24	1,20
Умеренный (от -15 до -8)	Круглый год	1,24	1,27	1,24	1,20
Теплый влажный (от 0 до +4)	Круглый год	1,22	1,23	1,19	1,05
Жаркий сухой (от +4 до +15)	Круглый год	1,20	1,23	1,19	1,15

Плотность электролита в аккумуляторе зимой

В странах, где зимой температура воздуха опускается до -30 градусов данное значение должно быть на 0,01 г/см3 больше, а в областях с жарким климатом — на 0,01 г/см меньше. Если в зимнее время года температура воздуха опускается до -50 °C, то уровень плотности рекомендуется увеличивать до 1,29 г/см3. Если данный показатель будет меньше, это станет причиной снижения электродвижущей силы и возможного замерзания рабочего раствора.

Слишком высокий уровень плотности раствора электролита в банках аккумуляторной батареи повлияет на ее срок службы. Пониженный параметр становится причиной падения напряжения и трудному пуску силового агрегата.

Если плотность рабочего раствора в холодное время года снизится до 1,09 г/см3, это станет причиной замерзания аккумуляторной батареи уже при -7 градусах. Надо учитывать, что кратковременные поездки на транспортном средстве, составляющие менее 30 минут, не дают возможности рабочей жидкости полностью прогреться и эффективно заряжаться. Поэтому разряд электролита при низких температурах ежедневно растет, что серьезно влияет на уровень плотности.

Для нового и исправного аккумулятора нормальная величина изменения плотности рабочей жидкости при полном заряде и разряжении составляет в диапазоне от 0,15 до 0,16 г/см3.

Таблица: температура замерзания электролита в зависимости от его плотности

Плотность электролита (г/см3)	Степень заряженности (%)	Температура замерзания, °C
1,11	0,0	-7
1,12	6	-8
1,13	12,56	-9
1,14	19	-11
1,15	25	-13
1,16	31	-14
1,17	37,5	-16
1,18	44	-18
1,19	50	-24
1,2	56	-27
1,21	62,5	-32
1,22	69	-37
1,23	75	-42
1,24	81	-46
1,25	87,5	-50
1,26	94	-55
1,27	100	-60

Плотность электролита в аккумуляторе летом

Данный параметр для теплых и влажных климатических регионов должен составить не менее 1,22 г/см3 (эта величина является критической).

В конце весны и летом температура в моторном отсеке более высокая, что приводит к испарению воды из кислотного раствора и более активному протеканию электрохимических процессов в аккумуляторе. Это становится причиной повышенной токоотдачи.

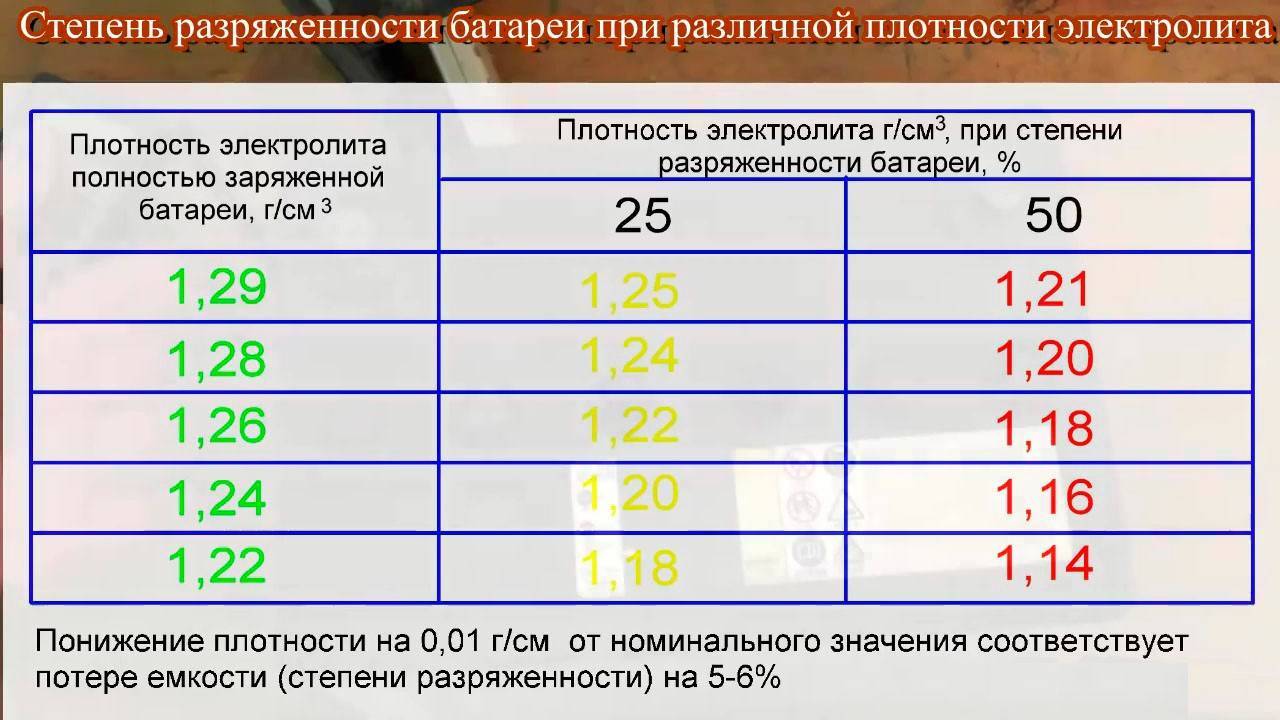

В жаркое время года из-за высокой температуры особо остро стоит проблема обезвоживания для аккумулятора. Поскольку высокий уровень плотности негативно влияет на свинцовые пластины обслуживаемых и необслуживаемых батарей, рекомендуется, чтобы этот параметр имел отклонение на 0,02 г/см3 меньше номинального. В частности, если речь идет о южных регионах, где используется устройство. При снижении объема или количества рабочей жидкости и увеличения параметра плотности коррозийные процессы на электродных выходах могут увеличиться.
