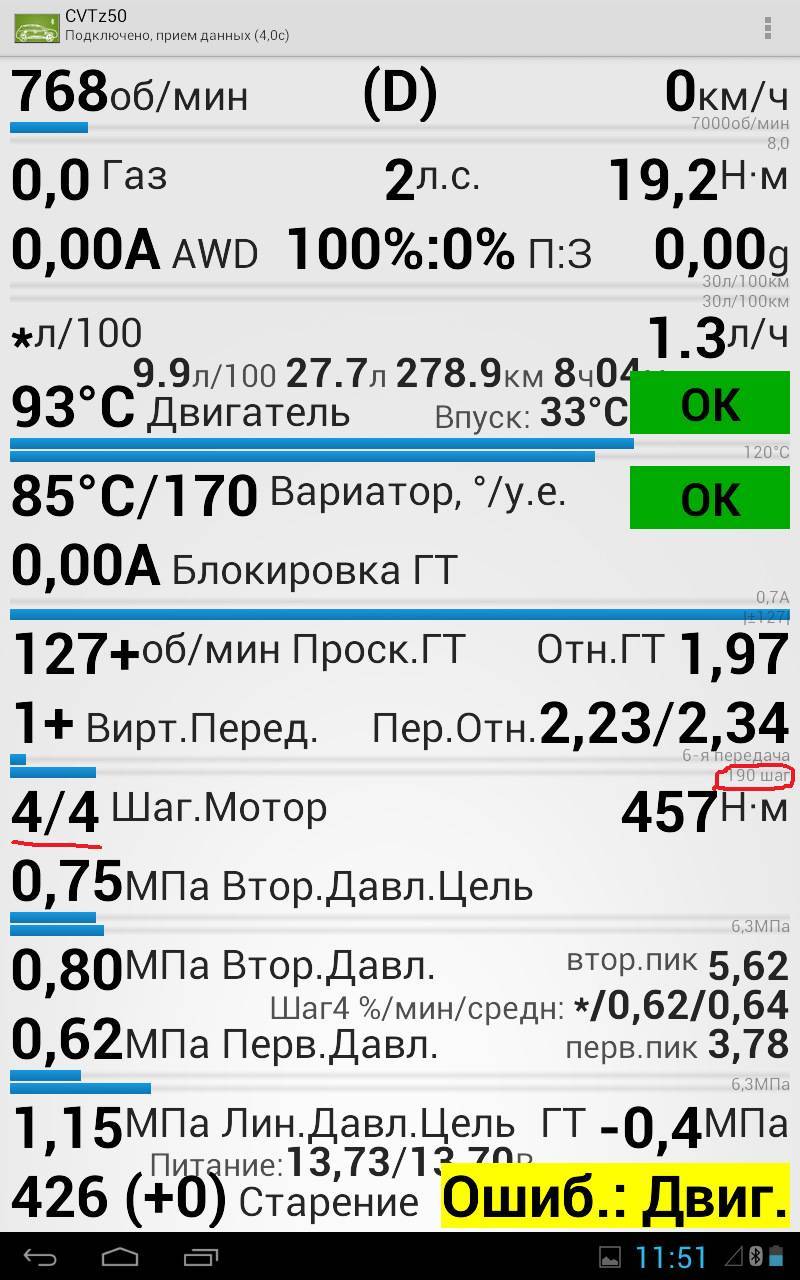

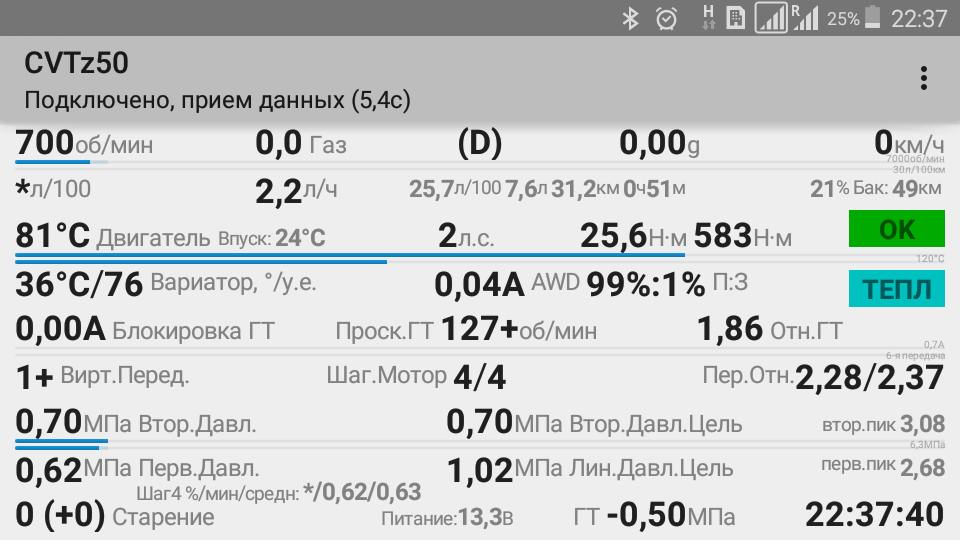

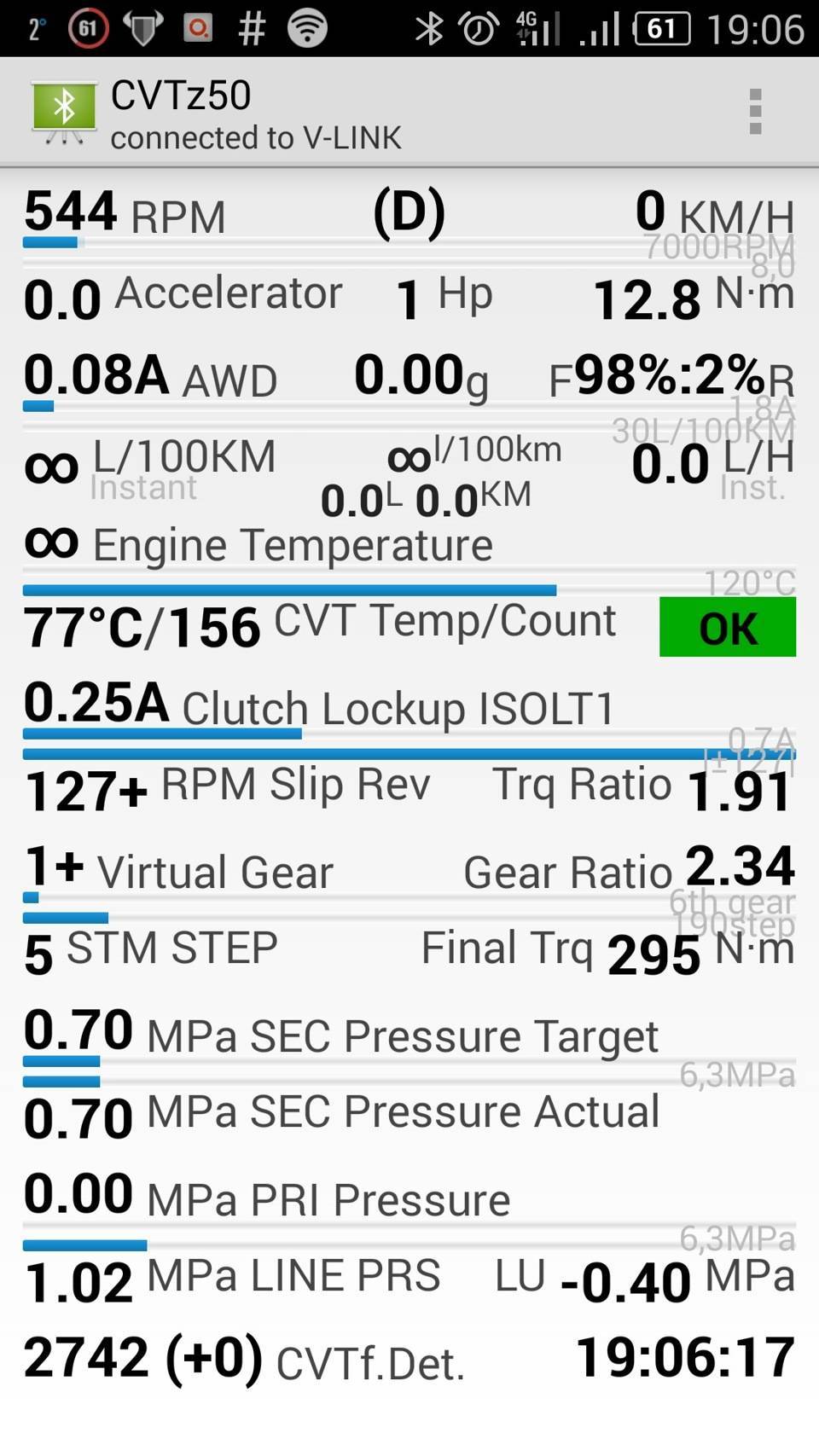

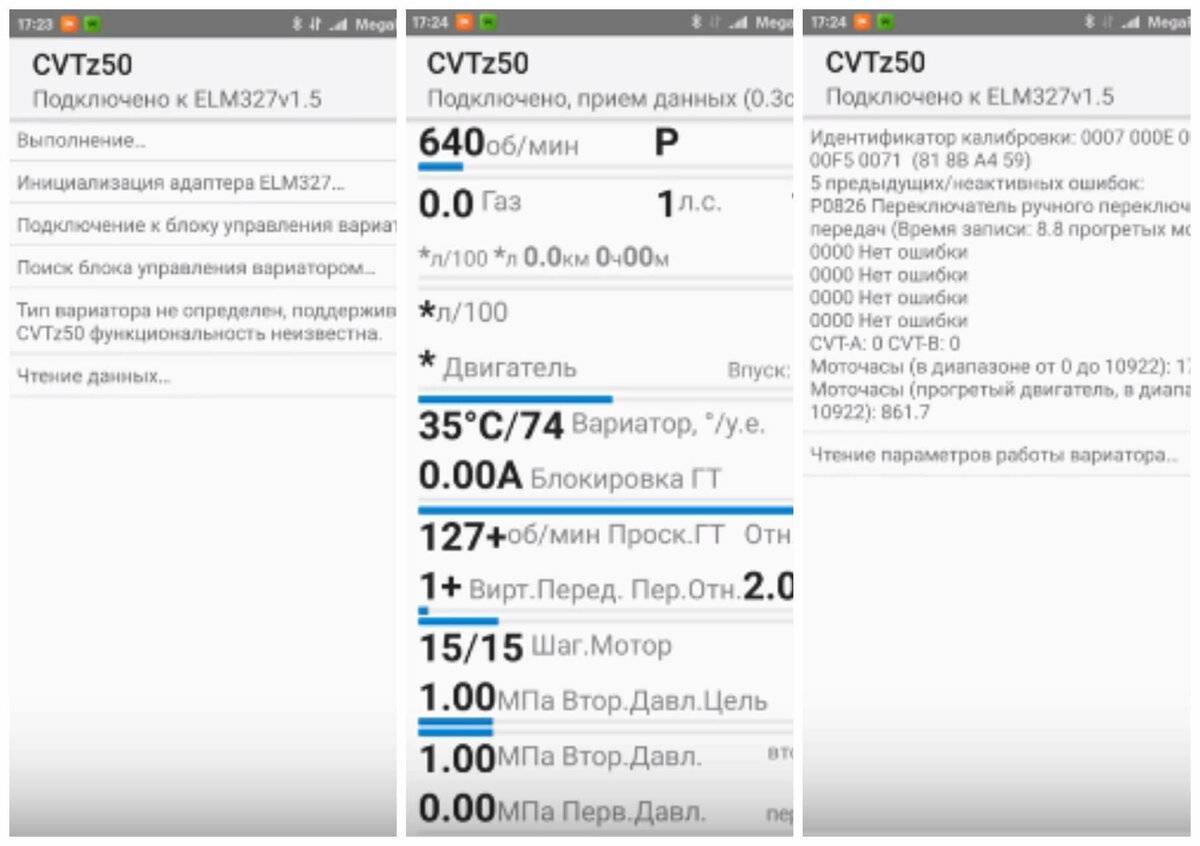

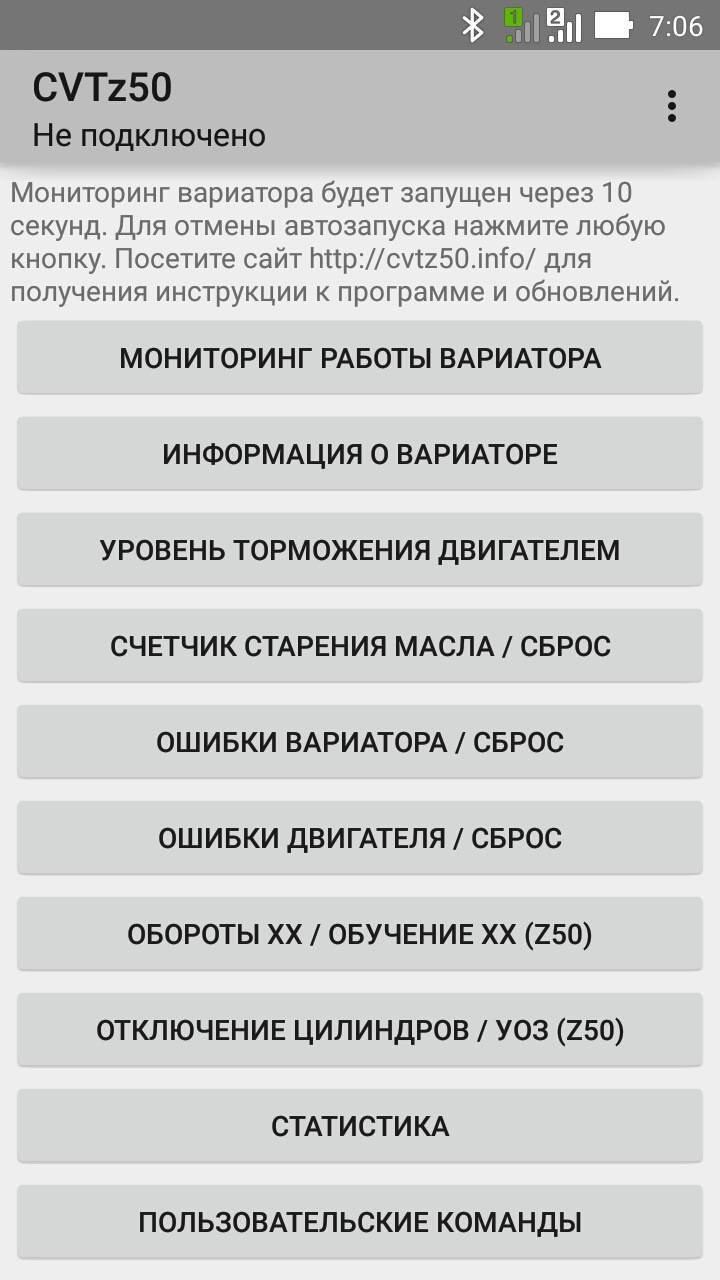

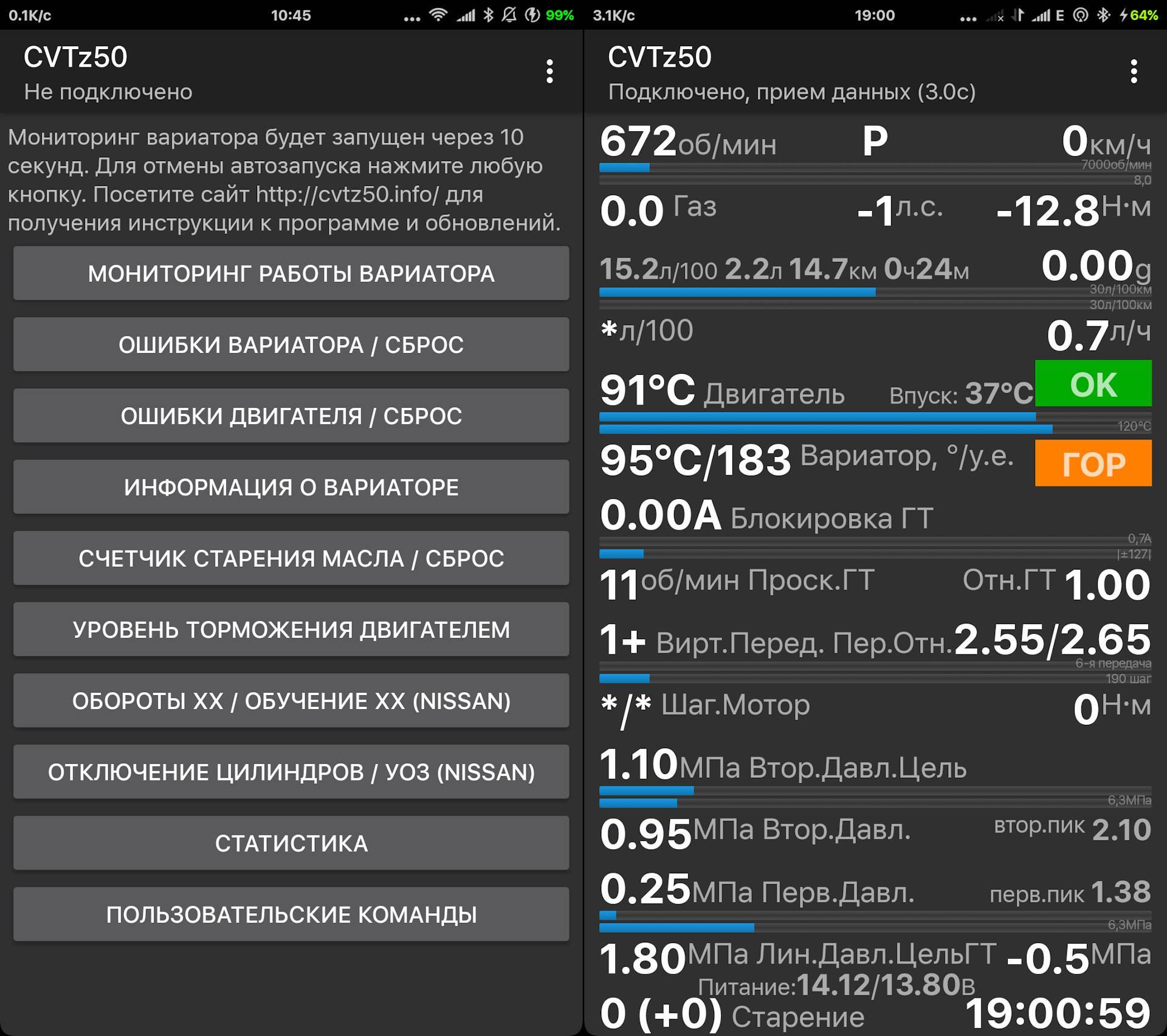

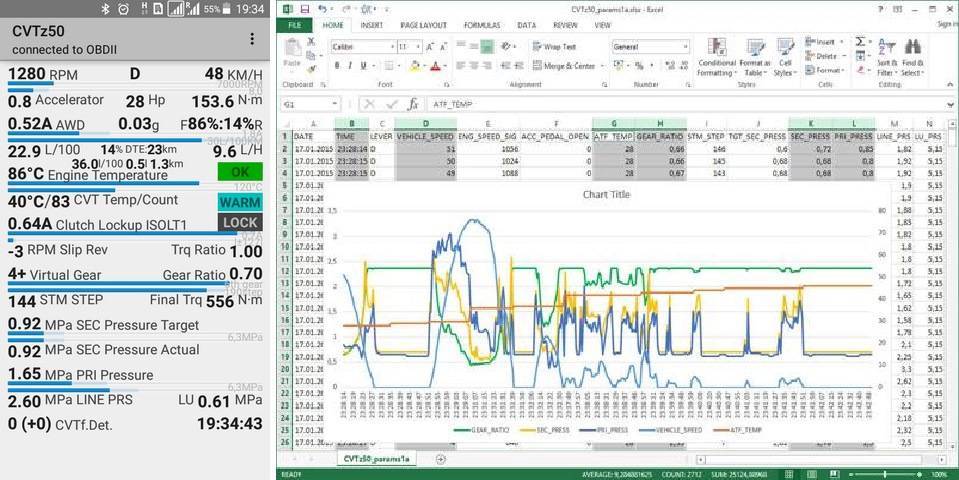

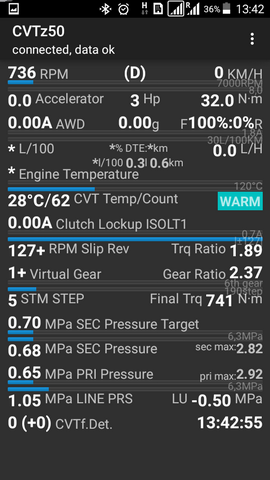

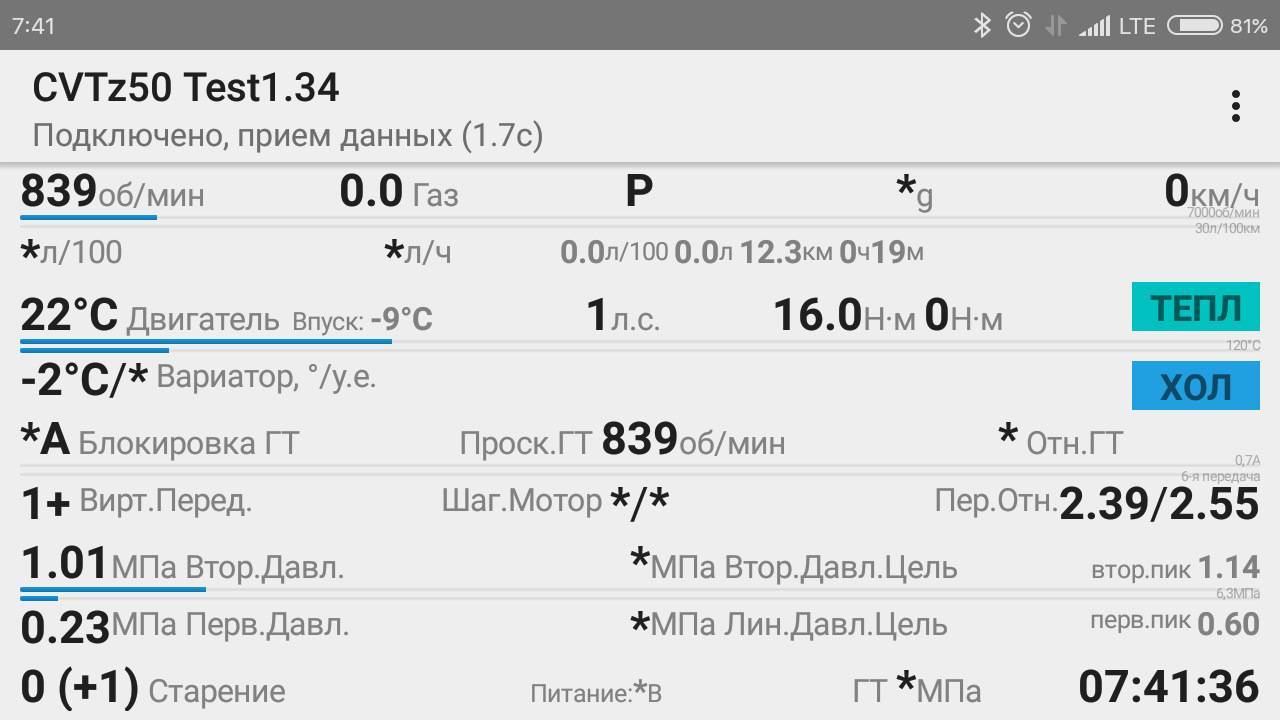

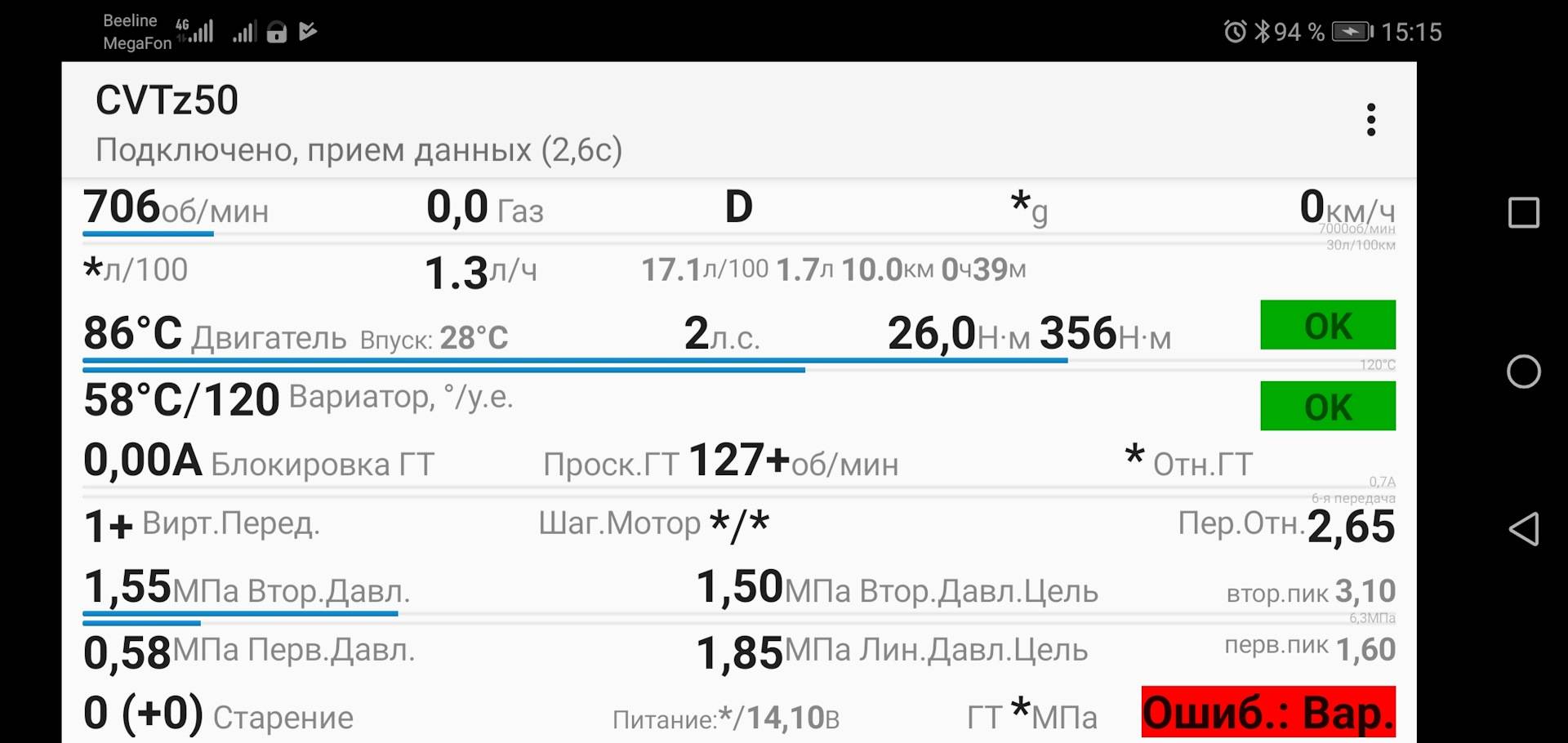

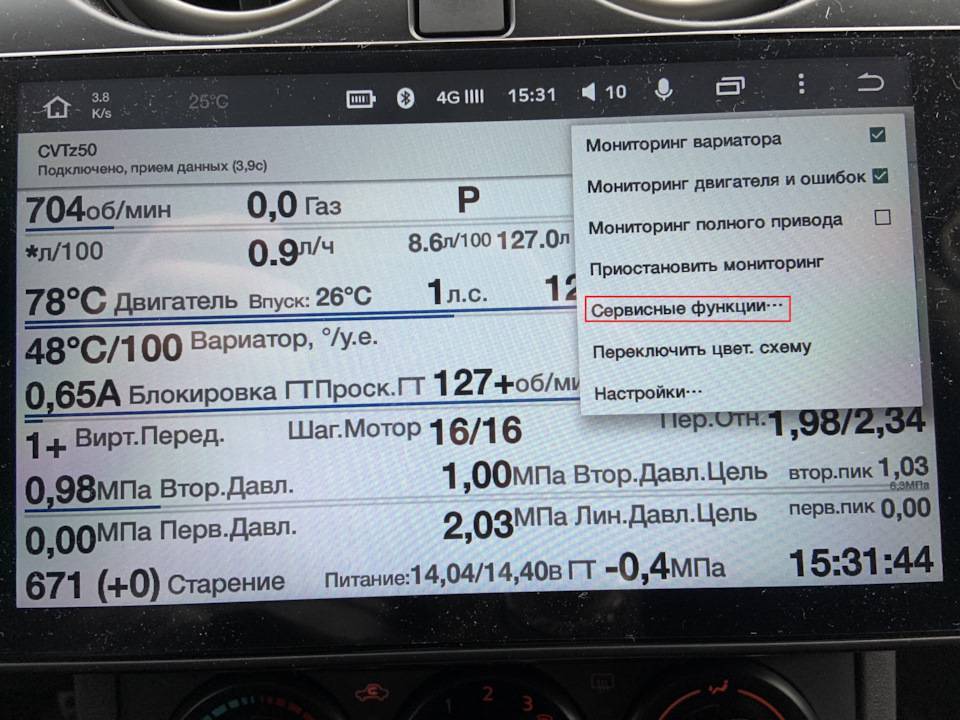

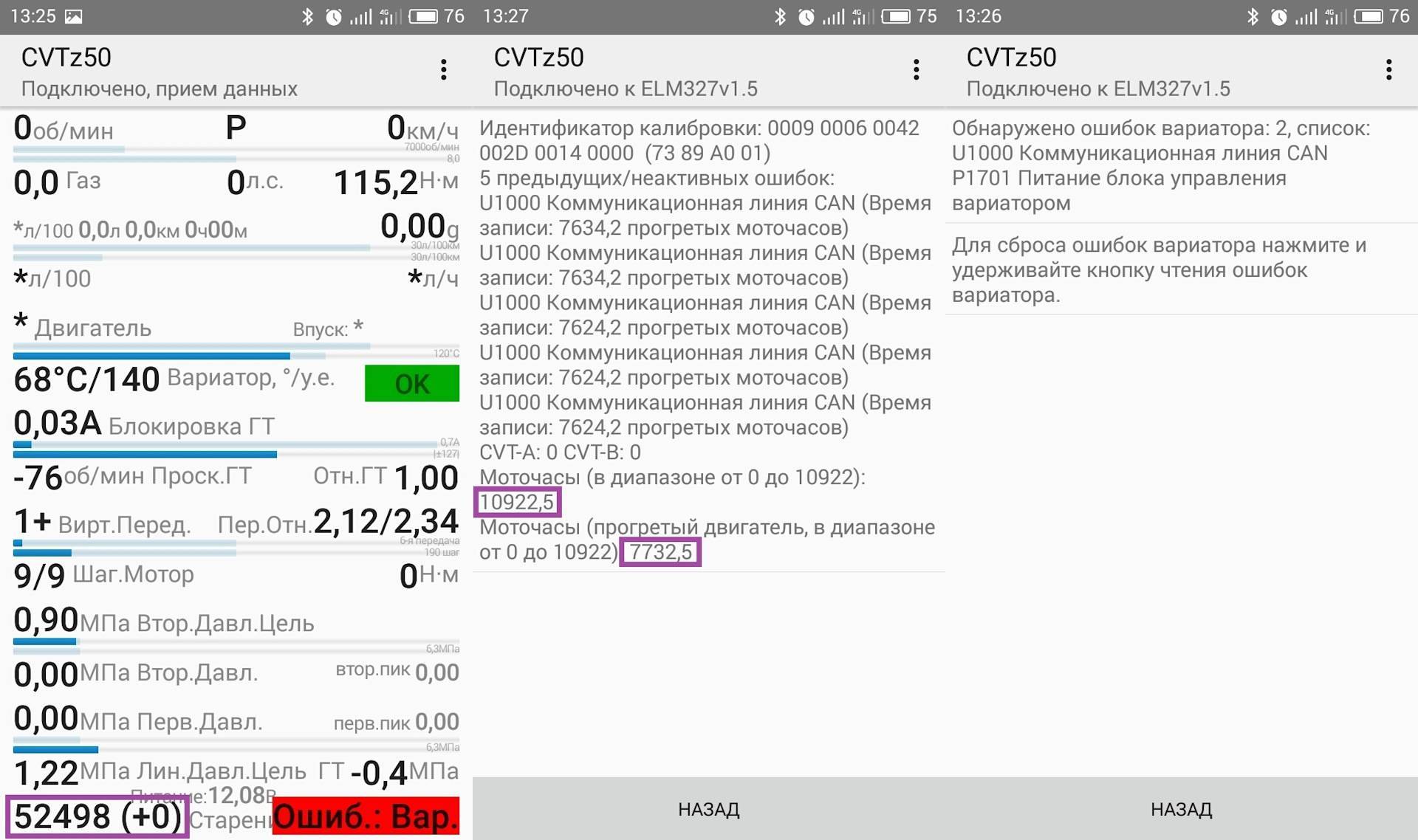

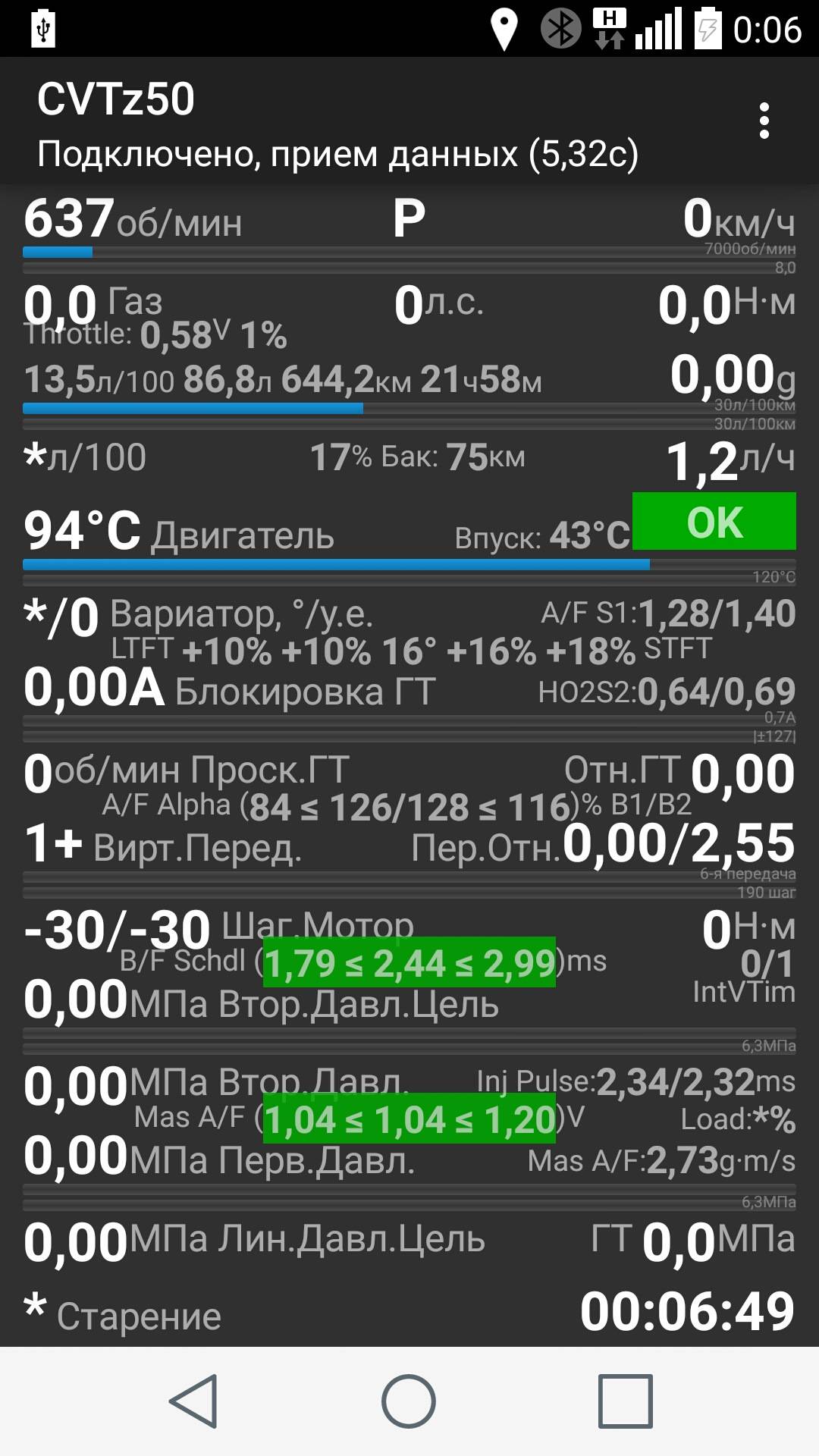

Счетчик старения масла в вариаторе

Проверка уровня жидкости

Поскольку иногда нарушения в работе CVT связаны с низким уровнем масла, а не с его качеством, периодически рекомендуется проверять количество смазки. Делается это в рамках каждого ТО и в промежутках между ними.

В большинстве случаев можно придерживаться единой инструкции для того, как правильно самостоятельно проверить уровень смазочного масла в вариаторе. Для этого нужно:

• разместить авто на ровной площадке;
• прогреть двигатель;
• выжав тормоз, переключить селектор в каждое из доступных положений;
• в каждом положении задержаться на 10 секунд;
• перейти в режим паркинга;
• открыть капот, протереть снаружи щуп;
• вытащить щуп, убрав с него остатки масла;
• вернуть на место, подержать 5 секунд и снова вытащить;
• посмотреть на метки щупа (проверяется горячий уровень, hot);
• поставить щуп на место.

Ориентируясь по меткам, вы сможете узнать, сколько сейчас лубриканта в CVT и соответствует ли текущий уровень необходимому объёму смазочного материала.

По факту проверка уровня смазки не сильно отличается от того, как можно замерить уровень масла в двигателе. Так что каждый легко справится с поставленной задачей.

Как и когда нужно проводить замену масла в вариаторе: фото и видео

Зачем менять в вариаторе масло?

Не секрет, что принцип работы вариатора отличается от обычных автоматических коробок передач и в них используется специальное масло. Как правило, оно имеет маркировку CVT, то есть, дословно в переводе с английского «бесступенчатая трансмиссия»

Важно отметить, что этот смазочный материал от обычного отличается целым рядом свойств. Например, при определённой температуре его тонкие пленки начинают выполнять фрикционные действия

Это, в свою очередь, препятствует проскальзыванию ремня на конусах вариатора. Вот почему нужно непросто доливать сюда масло, но и его вовремя менять

Например, при определённой температуре его тонкие пленки начинают выполнять фрикционные действия. Это, в свою очередь, препятствует проскальзыванию ремня на конусах вариатора. Вот почему нужно непросто доливать сюда масло, но и его вовремя менять.

Хотя в руководстве ко многим последним моделям есть пометка, что замена смазки в вариаторе не требуется, все же специалисты рекомендуют время от времени проверять ее качество. Например, если жидкость изменила привычный цвет, запах, прозрачность, уже стоит ее менять. Особенно если обнаруживаются твердые частицы. Это может привести к нехорошим последствиям.

Как проверить уровень масла?

Проверить какой уровень смазки можно по некоторым признакам работы автомобиля. Например, если жидкости мало, то могут быть следующие «симптомы»:

• плохо разгоняется автомобиль или вообще не движется;
• в начале движения автомобиль дергается;
• сильно вибрирует двигатель на холостом ходу.

• трудности при переключении передач;
• автомобиль движется при положении N переключателя вариатора.

1. Поставить автомобиль на ровную поверхность.
2. Включить двигатель и после его полного прогрева, выключить зажигание.
3. После этого в течении 60-90 секунд пока масло не остыло и не уменьшится в объеме нужно произвести замер.
4. Для этого нужно извлечь щуп уровня жидкости в вариаторе (как правило, желтое кольцо), протереть чистой сухой салфеткой и вставить обратно.
5. Опять достать щуп и посмотреть отметку. В зависимости от этого нужно будет либо слить лишнее, либо долить недостающее масло.

Когда нужно менять масло?

Как советуют специалисты, лучше не экономить на замене жидкости и проводить эту процедуру через каждые 20000 километров пробега. По некоторым официальным данным производители масел советуют их менять через 45000 километров пробега, что примерно составляет каждые три года. Наступит у вас необходимость замены через этот промежуток времени или еще раньше, конечно, зависит от разных ситуаций. Но все же лучше подстраховаться, посматривая на пробег автомобиля.

Как провести замену?

Прежде чем перейти к процедуре замены смазочного материала запомните, что она требует особой вашей внимательности. Следите, чтобы на щуп, а также в направляющую трубку не попали различные загрязнения. Даже сама незначительная пылинка может сыграть роль наждачной бумаги в вариаторе.

Итак, предлагаем пошаговую инструкцию того, как менять масло на примере автомобиля Honda Fit.

1. Поставьте машину на ремонтную эстакаду или по возможности используйте подъемник.
2. Заведите двигатель и дождитесь включения вентилятора охлаждения после чего заглушите работу двигателя.
3. Теперь снимаем грязезащитный щиток, отворачиваем сливную пробку, подставляем удобную емкость и из вариатора сливаем все масло.
4. Дождитесь пока вся жидкость вытечет из устройства. Как правило, это около 3-х литров. В это время приготовьте воронку с помощью которой мы произведем замену смазочного материала.
5. Заливать масло будем через отверстие, где стоит щуп, но так как оно расположено в труднодоступном месте, нам нужна будет воронка.
6. Сливную пробку закрываем при помощи новой уплотнительной шайбы.
7. Заполняем вариатор новой трансмиссионной смазкой.
8. Проверяем уже по известному нам способу его количество (после прогрева), то есть, горячим методом. Смотрим чтобы уровень масла в вариаторе был на верхнем указателе HOT.
9. Вот и все готово. Успехов!

В этом видео вы узнаете об истории создания вариатора, его преимуществах, принципах работы и услышите другие интересные факты.

А занимались ли вы заменой жидкости? Быть может у вас есть свой способ? Поделитесь этим с нами в отзывах!

Замена масла в вариаторе: советы экспертов

Любому водителю вне зависимости от его стажа вождения необходимо знать, как произвести замену масла в вариаторе. Правильным названием такой процедуры будет замена жидкости внутри трансмиссии. Своевременное обслуживание вариатора сможет гарантировать то, что прослужит он довольно большой промежуток времени. Но для того, чтобы грамотно произвести замену, необходимо обладать определенными навыками. Необходимо выяснить какое именно масло необходимо заливать в вариатор.

Довольно часто после того как замена начинает приближаться, водители даже не знают какой объем жидкости необходимо залить внутрь трансмиссии. Объем жидкости высчитывается исходя из бренда автомобиля и его технических показателей. Средней цифрой можно назвать 4 литра. Покупая новый автомобиль можно не смотреть на объем заливаемой жидкости, так как производитель заливает её с небольшим запасом.

Как подобрать масло?

Жидкость для вариаторов бывает двух видов:

Лучшим решением будет выбрать тот вид, который прописан в инструкции к автомобилю. Зачастую большинство современных производителей склоняются к рекомендациям о том, чтобы каждый водитель использовал именно их жидкость для своего автотранспорта. Существуют некоторые марки автомобилей, которые и вовсе откажутся должным образом функционировать в том случае если жидкость, заливаемая в них, будет не той марки.

Критерии выбора

Наверняка каждый озадачит себя вопросом, почему же необходимо придерживаться, такому серьезному контролю по поводу той жидкости, которую необходимо заливать. Все довольно просто, рассмотреть можно на примере масла HMMF. Данное масло несет с собой довольно серьезный набор присадок, которые необходимы для лучшего охлаждения.

Также в составе присутствуют специальных химические элементы, которые удерживают специальную грань, когда смазка деталей идеально сочетается с их скольжением, не создавая чрезмерного нагрева. Это позволяет добиться минимального износа шестерен и отличной плавности хода.

Стоит только представить то, что одна жидкость должна справляться с работой смазывания, увеличения трения, охлаждения и частичного удаления продуктов износа. И те автомобили, которые работают на нём, попросту не смогут обойтись без всех этих функций которые могут отсутствовать в другом масле.

Периодичность замены жидкости каждый производитель опять же устанавливает свою.

Полная или частичная замена масла?

Многие в ходе замены начинают думать о том, нужно ли 100% замены или достаточно будет частичной. Замена масла полностью, также как и частичная имеет ряд своих плюсов и минусов. Среди плюсов полной замены можно назвать- полное обновление масла внутри агрегата, но это так же хорошо, как и плохо. Детали подстраиваются под работу в определенном темпе, благодаря которому они могут работать долгие годы и если полностью обновлять масло, можно рассчитывать на довольно скорый ремонт из-за непривычки коробки работать в данном режиме.Но полная замена смазки удаляет из вариатора все вредоносные примеси, очищает стенки от стружки металла и дорожной пыли.

Частичная замена масла в вариаторе представляет собой замену лишь нескольких литров, обычно половины. Она необходима для обновления старого масла на довольно свежее, тогда детали будут работать именно в том темпе, с которым им привычно работать и никаких проблем не возникнет. Но частичная замена не способна удалить полностью все количество стружки из картера и стенок коробки, а из-за трущихся шестерней, её скапливается не мало.

Выбор в том, каким видом смены воспользоваться, остается за автовладельцем.

Миф первый – где находится?

Зачастую многие и не знают — где находится этот чудо-прибор! Нет, я сейчас не говорю про все машины сразу (возможно у кого-то его все же поставили), также не говорю про китайские чудо-аппараты, которые можно купить на «АЛИ» и подключить к ЭБУ или разъему OBD2. Я сейчас про массовый сегмент.

Читать дальше: Электродвигатель с большим крутящим моментом

То есть простыми словами, физически его нет и вы не найдете его установленным в какую-либо часть коробки. Информация накапливается внутри электронного блока управления, записывается опираясь на многие параметры — такие как реальное время работы, вращения валов, температура, пробег, скорость и т.д. Работает специальный алгоритм, который присваивает баллы, считав которые вы можете сделать определенный вывод в эксплуатации этой трансмиссии.

Недолив или перелив масла в вариаторе — последствия

Эксплуатация CVT с недостаточным уровнем масла способна привести к серьёзным поломкам. Конечно, при нехватке жидкости коробка передач может автоматически перейти в нейтральный режим. Но в любом случае через масляный насос пройдут металлические частицы.

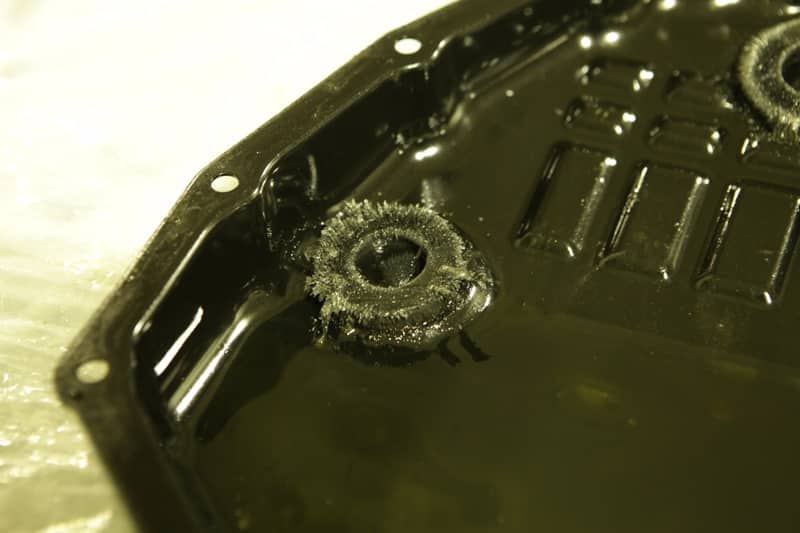

Металлические стружки на поддоне вариатора

В дальнейшем насос может прийти в негодность, а за ним — вариатор. И неизвестно, когда обнаружился поломка. Бывает, что насос ломается уже через несколько месяцев, и коробку заменяют по гарантии. Но довольно часто механизм повреждается через несколько лет, когда проходит гарантийный срок.

После проверок может оказаться, что жидкость не дойдет до нужной отметки. В таком случае необходимо доливать масло, а не эксплуатировать коробку передач в таком состоянии. Иначе она может в дальнейшем потребовать ремонта или выйти из строя. При замене стоимость нового CVT составит более 100 тысяч рублей. Производить доливку нужно даже при малейших отклонениях на 2-3 миллиметра.

С прогретым вариатором допустимым параметром является уровень на 1 миллиметр выше верхней отметки. Если количество жидкости сильно превысится, она начнет пениться. В этом случае при проверке на щупе обнаружится пена. Лучше слить излишки, в ином случае возможны описанные ниже неполадки в работе авто.

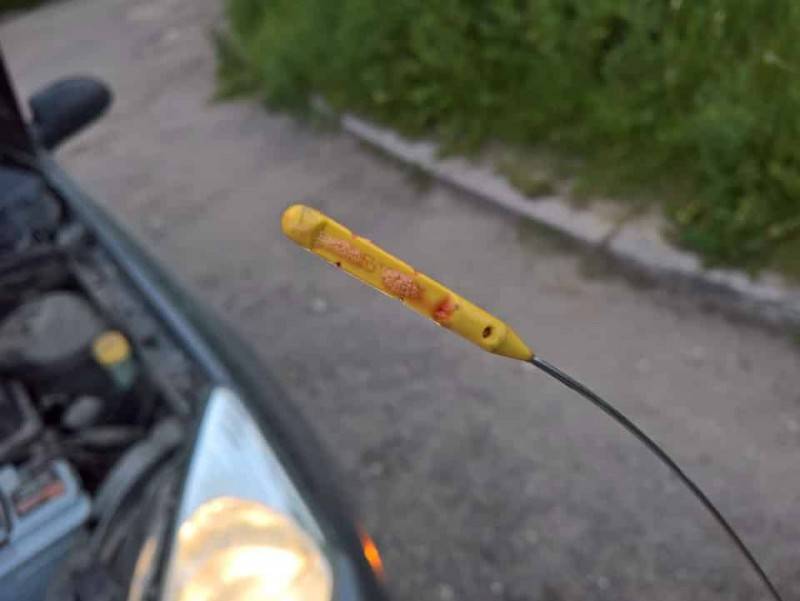

Вспененное масло в коробке передач — на щупе видны пузырьки

При стоянии с включённым тормозом в режиме D наблюдается резкое падение оборотов. Далее после щелчка обороты снова нарастают. Потом они опять падают, и все начинается заново. При попытках тронуться, будет сильный рывок вперед. Полностью избавиться от проблемы позволит только слив излишков масла.

Причиной превышения нормального уровня на несколько сантиметров может оказаться попадание антифриза. Такая проблема встречается при повреждении радиатора. При данной поломке жидкость нередко окрашивается, может наблюдаться проскальзывание при увеличении скорости.

Не стоит пугаться, если масла слишком много, проблему несложно решить. Достаточно взять шланг от капельницы и подсоединить его к шприцу. С помощью этого приспособления будет нетрудно откачать излишки

Также важно следить, чтобы на щуп не попадала грязь. Малейшая соринка будет действовать, как абразив и постепенно разрушать механизм

Трансмиссионная жидкость и фильтра для вариаторных КПП

В случае трансмиссий CVT мы рекомендуем использовать оригинальную жидкость, подписанную брендом производителя. Масла сторонних производителей могут использоваться только в том случае, если продукт соответствует первоначальным требованиям сертификации жидкости.

Физические свойства трансмиссионной жидкости изменились с развитием вариатора. Например, в случае автомобилей Nissan введитеИспользуемая трансмиссионная жидкость может отличаться от NS-1, NS-2 или NS-3 в зависимости от модели вариатора. Перед заменой масла проверьте в руководстве по эксплуатации и техническому обслуживанию точное количество и тип используемого масла.

Шестерни вариатора часто имеют бумажный фильтрующий элемент (фильтр тонкой очистки) и металлическую сетку (фильтр грубой очистки) на входе масла. При замене масла фильтр тонкой очистки необходимо заменить. Сетку следует промывать только по возможности и заменять только при сильном засорении фрикционного клея. Масло в маслосливной пробке забито отложениями от перегретой рабочей жидкости.

Как провести замену?

Прежде чем перейти к процедуре замены смазочного материала запомните, что она требует особой вашей внимательности. Следите, чтобы на щуп, а также в направляющую трубку не попали различные загрязнения. Даже сама незначительная пылинка может сыграть роль наждачной бумаги в вариаторе.

Рекомендуем: Отличия настоящего моторного масло от поддельного

Итак, предлагаем пошаговую инструкцию того, как менять масло на примере автомобиля Honda Fit.

1. Поставьте машину на ремонтную эстакаду или по возможности используйте подъемник.
2. Заведите двигатель и дождитесь включения вентилятора охлаждения после чего заглушите работу двигателя.
3. Теперь снимаем грязезащитный щиток, отворачиваем сливную пробку, подставляем удобную емкость и из вариатора сливаем все масло.
4. Дождитесь пока вся жидкость вытечет из устройства. Как правило, это около 3-х литров. В это время приготовьте воронку с помощью которой мы произведем замену смазочного материала.
5. Заливать масло будем через отверстие, где стоит щуп, но так как оно расположено в труднодоступном месте, нам нужна будет воронка.
6. Сливную пробку закрываем при помощи новой уплотнительной шайбы.
7. Заполняем вариатор новой трансмиссионной смазкой.
8. Проверяем уже по известному нам способу его количество (после прогрева), то есть, горячим методом. Смотрим чтобы уровень масла в вариаторе был на верхнем указателе HOT.
9. Вот и все готово. Успехов!

Как поменять масло в вариаторе Ниссан Кашкай

Существует 2 основных вида смены вещества в АКПП данной модели. Частичный долив производится при понижении уровня в связи с длительным сроком эксплуатации или наличием запотевания или микротрещин в корпусе коробки. Полная смена жидкости проводится планово, в среднем занимает порядка 4 часов и требует большого количества материала для замены. Такую смену можно осуществить самостоятельно при наличии подъемника, набора ключей, тары для отработанного вещества, воронок для залива, масляного фильтра, герметика для корпуса коробки и определенного опыта. Однако сертифицированные сервисы также без труда осуществляют данную операцию.

Полная замена масла в вариаторе Ниссан Кашкай

Полная смена вещества проходит в несколько этапов:

подъем автомобиля на подъемнике и проверка корпуса на наличие трещин, запотевания и иных дефектов;
откручивание сливной пробки и слив самотеком в специальную тару отработанного материала, такая процедура занимает порядка 2 часов, за это время около 50% жидкости выходит из коробки;
вскрытие корпуса коробки и замена масляного фильтра и магнитов, а также проверка состояние отработанного вещества на наличие металлической стружки;
после смены фильтра необходимо поставить на штатное место корпус – поддон коробки и промазать швы новым герметиком;
залив нового материала и проверка работоспособности коробки во всех режимах, в процессе проверки не должно проявляться никаких посторонних звуков и скрипов, переключения должны осуществляться без толчков;
повтор процедуры залива и вывода отработанного вещества.

После полной смены необходимо также продиагностировать состояние коробки на предмет течей и работоспособности.

Частичная замена масла в вариаторе Nissan Qashqai

Частичная смена производится при уменьшении текущего уровня случае проявления неисправности или в силу длительного пробега. Такая процедура осуществляется посредством залива нового вещества в специальную заливную горловину, расположенную в подкапотном пространстве при помощи простой воронки. Такой долив осуществляется до уровня, установленного на пластиковом щупе. Такая процедура должна осуществляться на полностью остывшем агрегате. Также при частичном доливе необходимо использовать аналогичный материал, который в данный момент залит в агрегате.

Высокий уровень масла в вариаторе

Естественно если он низкий нужно долить оригинальной жижи, но как быть если он выше? Все просто. Возьмите шприц большого объема и резиновую трубку, допустим от капельницы. Все это продается в каждой аптеке. Выкачиваем нужный объем и вуаля.

Для того чтобы не ошибиться с идеальным уровнем, нужно производить заливку маленькими дозами и чаще проверять уровень. Если при проверке — жижи меньше допустимых значений, нужно выяснить причину. Возможно где то есть утечка. Также оцените состояние масла, оно не должно пахнуть гарью и быть светлым. В других случаях нужно произвести замену масла, прочитайте несложную инструкцию и поменяйте масло сами.

Рекомендую вам именно этот способ, так как при замере на холодную погрешность будет больше.

Визуальный осмотр

Берем свои глаза и открываем капот. Здесь нас интересует две вещи:

1. Внешнее состояние коробки передач;
2. Состояние её радиаторов охлаждения.

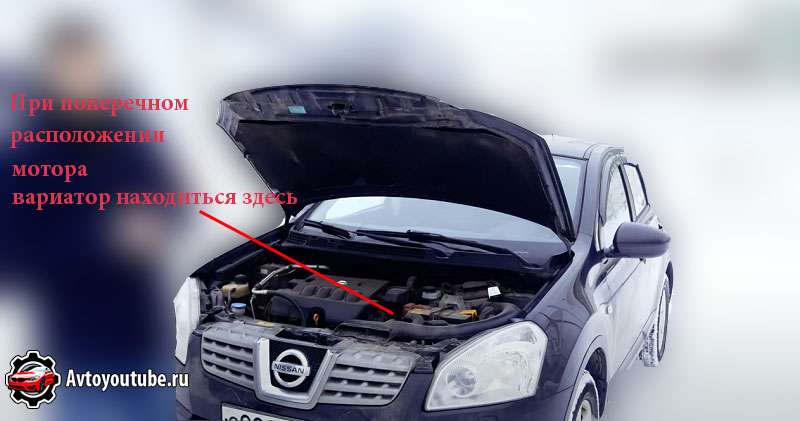

Если двигатель расположен поперечно, то КПП находиться с левой стороны, если стоять спиной к машине. Осматриваем сверху трансмиссию, особенно место её соединения с мотором.

Обращаем внимание на цвет герметика и способе его укладки. На заводе используют розовый герметик и уложен он аккуратно, излишки его не свисают со всех сторон

Если вариатор снимался с двигателя, то, в большинстве случаев, герметик серого цвета. Никто заморачиваться использовать заводской герметик не будет, он дорогой.

Стык коробки с ДВС должен быть сухим. Любые подтеки масла свидетельствуют о возможных проблемах. При визуальной проверке вариатора, он должен быть сверху абсолютно сухим. Если есть подъёмник, осматриваем это место снизу. Там тоже должно быть сухо.

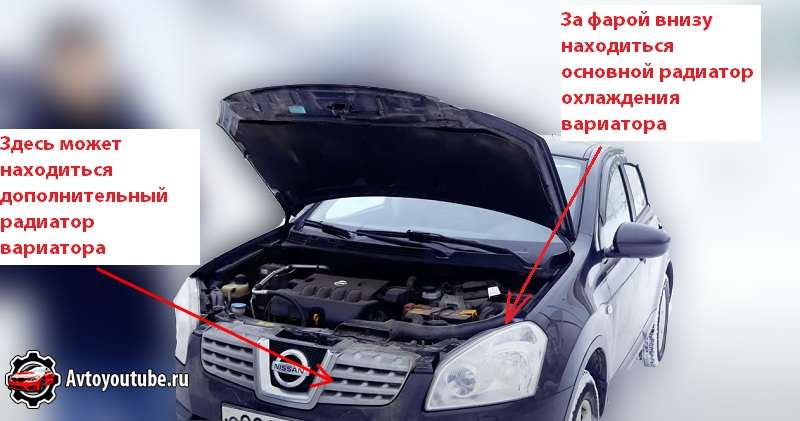

Смотрим на состояние радиаторов масляного охлаждения трансмиссии. В некоторых моделях автопроизводители обходятся теплообменником, но в нашем случае они есть. Первый радиатор находиться за левой фарой внизу, не стоит путать с радиаторами двигателя.

На нем не должно быть масляных запотеваний и течей. Это же касается его штуцеров и шланг охлаждения КПП. В это место трудно сверху заглянуть, лучше осматривать снизу на подъемнике или смотровой яме.

Заботливые владельцы устанавливают дополнительный радиатор охлаждения. Он вынесен перед радиаторами охлаждения двигателя. Осматриваем его на предмет течей масла.

Особенности и способы полной замены масла в АКПП аппаратом

1. Важные нюансы

Многие предпочитают менять смазку в коробке на специальном аппарате. Какие особенности у этой процедуры, которую можно выполнить на любом авто?

Прежде всего, отметим, что смазочный материал в АКПП находится в поддоне и в гидросистеме. При этом масло расположено в разных плоскостях, а также в гидротрансформаторе, объем которого достаточно большой. Когда аппарат подключают к коробке, она начинает выкачивать из себя загрязненную смазку, которая сливается в специальный резервуар в аппарате. Параллельно с этим происходит закачивание нового масла в АКПП.

Важно осознавать, что в коробке-автомате при проведении такой процедуры новое масло не замещает старое: при попадании в гидросистему они смешиваются. Одновременно с этим старая трансмиссионная жидкость непрерывно сливается, а новая поступает.. Таким образом происходит следующее:

Таким образом происходит следующее:

• удаляется загрязненное масло;
• затем сливается старое, смешанное с новым;
• на последнем этапе удаляется новая смазка с остатками старой.

Вы сможете увидеть это самостоятельно, поскольку у аппарата есть прозрачное окошко либо трубки, через которые видно, какого цвета сливается жидкость.

Если знать эти особенности, станет ясно, что отсутствует четкая граница, когда будет удалено старое масло полностью. Поэтому, если объем вашей АКПП – 7-8 л, потребуется 10-12 л, чтобы выполнить полную замену масла с помощью аппарата.

Принцип действий следующий: чем больше вы зальете новой смазки, тем чище будет масло в коробке.

Точно сказать, сколько потребуется трансмиссионной жидкости, не получится. Можно ориентироваться только на усредненное значение. Однако объем масла, который заливают в коробку-автомат вашей модели авто, может отличаться в зависимости от выбранного автосервиса.

Сколько стоит полная замена масла в АКПП? Цена зависит от того, сколько смазки вы купите. Понятно, что будет лучше, если приобрести не 12, а 15 л, поскольку через систему в этом случае пройдет больше новой трансмиссионной жидкости. Это значит, что шлам и труха вымоются из каналов. Чем дольше выполняется промывка, тем чище будет залитое масло.

Таким образом, если купить 12 л для замены, это количество смазки механик зальет в аппарат. Как только масло закончится, процедура замены завершится, а значит, в коробке-автомате останется лишь 7-8 л.

Если же вы приобретете 15 л, промывка будет происходить дольше, а залитое масло в коробке будет чистым.

2. Существует несколько способов полной замены масла в АКПП на аппарате.

Стандартный алгоритм:

• удаляем загрязненную смазку;
• снимаем поддон;
• устанавливаем новый фильтр;
• прикручиваем поддон обратно;
• заливаем масло до минимального уровня, подсоединяем аппарат;
• происходит смешивание старого и нового масла, загрязненная смазка вымывается.

Максимально эффективный алгоритм действий:

• заливаем специальный промывочный состав для коробок-автоматов;
• АКПП работает на промывке;
• удаляем загрязненную смазку;
• подсоединяем аппарат;
• выполняем замену, после которой в поддоне будет полностью новая смазка, однако фильтр старый, в нем скопились все загрязнения после промывки (в вышеописанном случае через фильтр проходит старое масло во время промывки);
• удаляем масло из поддона, его можно сохранить, поскольку оно уже чистое;
• убираем поддон, устанавливаем новый фильтр, прикручиваем поддон обратно;
• добавляем оставшиеся 4 л смазки в поддон.

С помощью такого метода получится полностью промыть коробку, залить чистое масло и установить новый фильтр. Конечно, в этом случае потребуется около 15-16 л смазки, покупать которые придется каждые 60 000 километров пробега. Однако так вам удастся сохранить АКПП в идеальном состоянии.

Когда замена будет завершена, следует выставить уровень масла. Его нужно проверять, когда коробка прогрета, а смазка горячая. Непосредственно после замены трансмиссионная жидкость будет слишком низкой температуры.

3

Обратите внимание. Если вы решили сделать полную замену масла в АКПП через аппарат на СТО, механики должны выполнить 2 важных действия:

Если вы решили сделать полную замену масла в АКПП через аппарат на СТО, механики должны выполнить 2 важных действия:

• отрегулировать давление подающегося нового масла из аппарата в «автомат», оно должно равняться рабочему давлению в коробке;
• при проведении промывки автомеханик должен на работающем моторе подвигать рычаг в разные положения, это необходимо, чтобы прогнать каналы не только в режиме N, но и на D и R.

Замена масла в вариаторе своими руками

Практикуется два типа замены масла в CVT: полная или частичная.

Полная замена жидкости в вариаторе

Целью полной замены жидкости в CVT является удаление появившихся нерабочих отложений на элементах вариатора и его поддоне. До начала процедуры рекомендована промывка всей системы. Для этого к радиатору присоединяют трубки специального аппарата. Аппарат, закачивает новую жидкость и удаляет из системы старую. На приборе есть смотровое окно через, которое можно следить за процессом. Для полной замена жидкости в CVT владельцу авто требуется специальное оборудование, которое имеется на СТО. По-этому самому ее произвести не удастся.
