Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Содержание

Варианты усиления ступиц на Ниву

Неправильная регулировка зазора ступицы может обратиться для владельца автомобиля серьёзной проблемой. Последствия могут быть разными, от частого разрушения подшипников, что требует постоянной их замены, до заклинивания подшипника на ходу, разрушения ступичного узла и возникновения аварийной ситуации. Теоретически, каждый владелец знает, что для решения проблемы необходимо отказаться от конических подшипников в ступицах колёс. Существует два основных варианта решения проблемы: установка нерегулируемых ступиц или переделка деталей под двухрядные подшипники.

Установка нерегулируемых ступиц на Ниву

Первый вариант модернизации предусматривает покупку нового усиленного ступичного узла Нивы, который имеет значительные преимущества по сравнению со штатными изделиями.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Преимущества использования усиленного узла ступицы:

  1. Исчезает надобность корректировки теплового зазора;
  2. Повышается качество езды транспортного средства в условиях полного бездорожья за счёт усиленной ступицы и установки более надёжного и прочного подшипника;
  3. Появляется возможность осуществить монтаж большей резины и колёсных дисков с увеличенным вылетом;
  4. Закрытая конструкция подшипника и двойная защита пыльниками и сальниками с двух сторон предотвращает попадание в него воды, пыли и грязи, что значительно повышает срок его службы;
  5. Уменьшается сила трения в подшипниках, что благоприятно отражается на динамике Нивы на дороге, увеличивается накат транспортного средства.

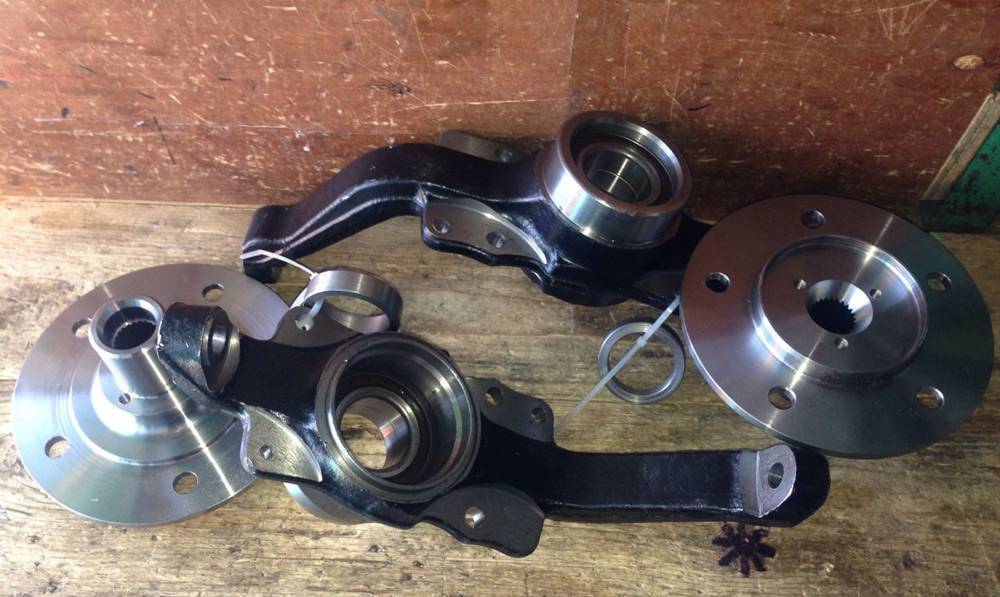

Комплект состоит из двух кулаков с запрессованными подшипниками, двух ступиц и двух пыльников

Важно при покупке уточнить, на сколько шлицов у вас ступица, чтобы не было неприятностей с установкой. Имеются комплекты на Ниву, которые идут на 22 шлица и на 24

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Специалисты советуют производить установку усиленных узлов в сервисных центрах, однако, справиться с заменой можно и самому, так как для монтажа не потребуются никакие дополнительные доработки

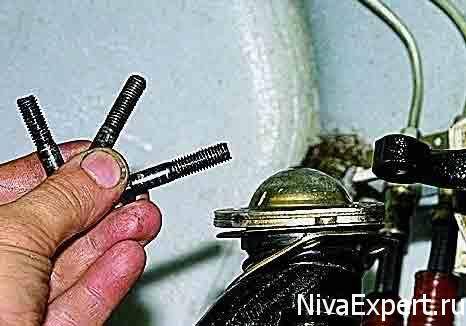

Важно при установке новых деталей использовать также новые колёсные шпильки и гайку. А также необходимо провести смазку всех элементов для предотвращения их закисания и перед установкой суппорта, провести его очистку, что положительно скажется на ходе колодок транспортного средства

Единственным недостатком такого усовершенствования машины является высокая цена ступичного узла. Второй вариант усиления предусматривает переделку ступицы под двухрядный подшипник и характеризуется минимальными финансовыми затратами.

Переделка ступицы под двухрядный подшипник своими руками

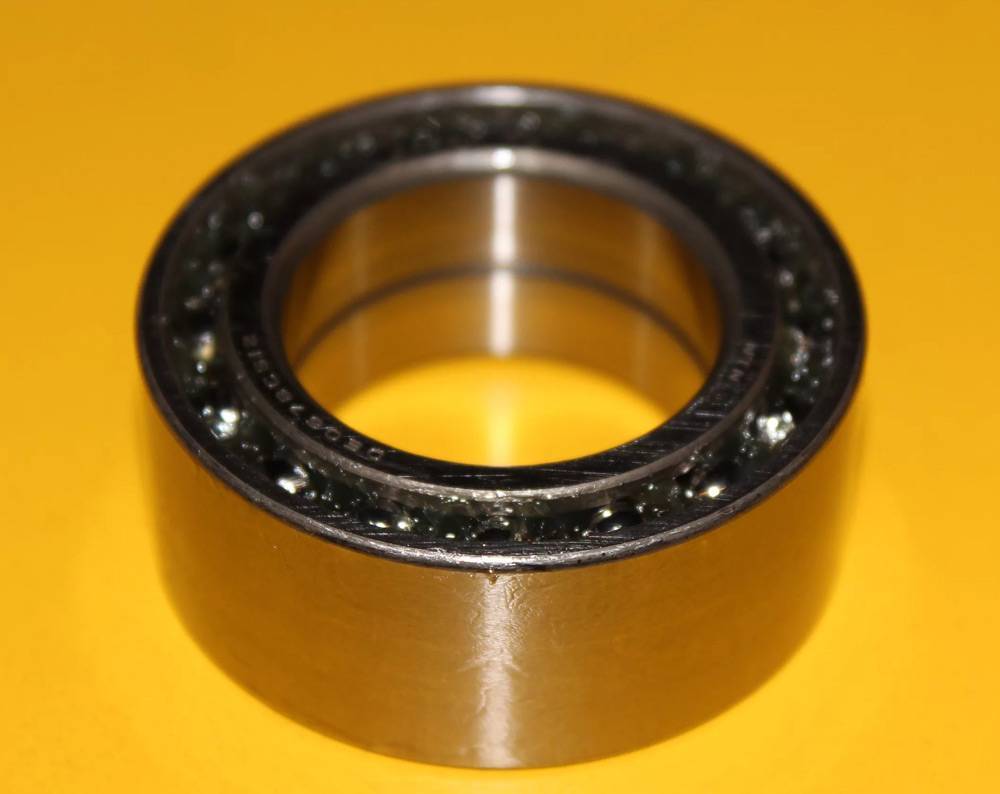

Для переделки детали потребуется приобрести два двухрядных подшипника и стопорные кольца от Москвича 2141. Можно покупать штатные изделия или импортные аналоги подшипников. Импортные изделия характеризуются более высоким качеством.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Усиление ступицы предусматривает токарные работы, потому надо будет найти мастера, который согласится выполнить расточку ступицы под посадочный радиус новых подшипников 37 миллиметров, выточит усиленные внутренние и наружные опорные шайбы, толщиной десять с половиной миллиметров, и произведёт шлифовку поворотных кулаков согласно чертежам. Чертежи можно найти в интернете или создать самому, имея в наличии все необходимые детали

Особое внимание надо обратить на доработку поворотных кулаков, так как требуется координатная шлифовка изделий, и не каждый мастер возьмётся за эту работу

Некоторые специалисты советуют устанавливать подшипники от AUDI, тогда придётся осуществлять доработку только поворотных кулаков. Подшипники становятся без дополнительных переделок ступицы.

После проведения токарных работ остаётся только запрессовать изделие в ступицы и собрать нерегулируемые ступичные узлы в обратном порядке. Новый подшипник идёт уже со специальными резиновыми уплотнителями, потому потребность в установке штатных сальников отпадает. При сборке ступицы и тормозных дисков не забудьте поставить изготовленные опорные кольца.

Модернизированный узел ступицы в собранном виде устанавливается на транспортное средство, и гайка теперь зажимается как можно жёстче. Её регулировать больше не придётся.

Такая модернизация ступичного узла избавит владельца автомобиля от проблем с ним, гул во время движения больше не будет беспокоить.

Что нужно знать о признаках износа подшипника

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Основными причинами выхода из строя ступицы являются:

  • небрежная езда по дорогам;
  • многократная перегруженность авто;
  • езда по песчаному грунту или «грязевые ванны»;
  • частое буксование автомобиля;
  • агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

О выходе из строя подшипника ступицы на автомобиле «Нива-Шевроле» может свидетельствовать следующий перечень признаков:

  • появление вибраций при движении, отчетливо ощущаемых на руле или кузове в целом (необходимо принять меры по замене подшипника, поскольку возможен риск его заклинивания);
  • самопроизвольное изменение траектории при движении (возможно также при некорректной регулировке схода-развала);
  • специфический звук, проникающий внутрь салона (иногда сопровождается хрустом, вызванным смещением роликов подшипника);
  • неравномерный и интенсивный износ покрышек, обусловленный перекосом колес при вышедшем со строя подшипнике.
  • появление посторонних звуков – хруста, который слышно во время движения из салона. Этот звук издают шарики, которые перемещаются в разбитых стенках подшипника.
  • вибрация – предвестник заклинивания подшипника. Это очень важный признак, не заметить его довольно сложно, поскольку она ощущается по всему кузову, отдает в руль.
  • автомобиль немного тянет в сторону. Это может быть вызвано необходимостью произвести развал-схождение. Но так же отклонение от курса может быть связано с тем, что подшипник немного заклинивает и он стопорит колесо.

Появление даже одного из этих признаков требует немедленной проверки и при необходимости – замены ступичного подшипника Нива Шевроле. Эта работа довольно проста, поэтому может быть выполнена даже начинающим автолюбителем.

Есть два основных признака свидетельствующих о том что необходима замена:

  1. В районе ступицы появился стук и люфт
  2. Появился сильный гул и скрежет в районе ступицы

Чтобы произвести замену нежно проделать следующие действия:

Если это переднее колесо то снимается передняя ступица Нива Шевроле. Для этого автомобиль нужно установить на ровную площадку и поднять домкратом со стороны замены. Затем отсоединяем колодки с суппортом. Откручиваем гайку на оси. Снимаем все запчасти с колеса. Берем моток и отсоединяем ступицу от тормозного диска.

Извлекаем подшипник. Для этого снимаем пластину и сальник с внутренней стороны. Берем тески и молоток и вынимаем внутренний подшипник
Устанавливаем новый

Замену подшипников необходимо менять сразу с обоих сторон, и неважно задние это или передние колеса. Для того чтобы не повредить корпус запрессовку нужно проводить с помощью деревянной накладки и трубы.

Собираем узел обратно

Сборку нужно производить в обратном порядке.

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.
Популярные статьи  Проваливается педаль тормоза после замены колодок: диагностика и ремонт

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Ступичный подшипник Нивы Шевроле

Ремонт элементов ходовой части любого автомобиля должен осуществляться своевременно, так как вопрос касается не только комфорта управления, но и безопасности. В частности, ступичный подшипник Нивы Шевроле, во избежание ДТП, крайне желательно заменить еще до его полного разрушения, по первым симптомам. На любой станции СТО подобная работа считается штатной и не будет стоить владельцу существенных затрат, однако ремонтом можно заниматься и самостоятельно, обладая определенными теоретическими знаниями.

Назначение и устройство ступичного подшипника

Любой подшипник имеет одно и то же принципиальное устройство:

  • Внешнее кольцо (внешняя обойма);
  • Внутреннее кольцо (внутренняя обойма);
  • Направляющая для элементов качения (сепаратор);
  • Конические, цилиндрические или сферические элементы).

Подшипники современных импортных автомобилей имеют более сложное строение. Обычно их внутренняя обойма является частью ступицы, а в самой конструкции присутствуют электронные датчики. Для них характерен повышенный ресурс эксплуатации. Российские производители пока до такой технологии еще не дошли, поэтому применяют более простые устройства. На автомобилях Шевроле Нива, как и на предшествующих поколениях ВАЗовского внедорожника, устанавливается пара конических подшипников на каждую ступицу.

Упрощение узла негативно влияет на его надежность. Особенно чувствительны подвижные элементы к резким ударам, которые получают детали ходовой части при проезде неровностей.

Обслуживание ступичных подшипников

Подшипники передних ступиц Нивы Шевроле в процессе эксплуатации испытывают постоянные нагрузки, даже при движении по ровной дороге. Помимо этого, следует учитывать агрессивное воздействие влаги и грязи. Все обслуживание сводится к постоянному контролю работы подвижных частей. Необходимо как можно чаще проверять отсутствие люфта колеса или посторонних шумов при его вращении. К сожалению, отследить состояние сальников без частичной разборки ступичного узла проблематично, поэтому все необходимые меры приходится принимать при непосредственной его сборке.

При запрессовке внешней обоймы следует пользоваться оправками, предотвращающими перекос. В процессе сборки между кольцами и сепаратором обильно укладывается консистентная смазка. Она не только снижает трение, но и защищает ролики от попадания грязи. Для Нивы Шевроле выпускается два вида ступиц. Обычная ступица устанавливается с коническими подшипниками, которые необходимо периодически регулировать

, а при необходимости разбирать с целью замены смазки. Усиленная ступица устанавливается с шариковым двухрядным подшипником.

Признаки неисправностей

Каждый водитель обязан понимать, что полностью разрушенный узел приведет к отсоединению ступицы. Если это произойдет на скорости, то последствия могут быть плачевными

Вот почему важно распознать первые признаки неисправности и вовремя произвести ремонтные работы

Ресурс подшипника может составлять около сотни тысяч километров, так как все элементы выполнены из прочной каленой стали. Однако на практике узел выходит из строя гораздо раньше. Можно выделить несколько основных причин поломки.

  1. Завод-изготовитель нерегулируемые подшипники снабжает достаточным количеством смазки, чего нельзя сказать о регулируемых. Именно недостаток смазки может стать причиной скорого выхода их строя узла.
  2. Сальник, с одной стороны, удерживает смазку, а с другой – препятствует проникновению инородных тел в сепаратор. Даже небольшая песчинка способна привести к ускоренному износу подвижных частей.
  3. Наличие смазки не дает гарантии длительной эксплуатации, так как все зависит от ее качества.
  4. Длительное отсутствие работ по регулировке зазора приведет к увеличивающемуся люфту и последующему износу.
  5. Особенности эксплуатации Нивы Шевроле подразумевают отключение блокировки дифференциала при движении на высокой скорости. Если не следовать этой рекомендации, то подшипники выйдут из строя.

Первым признаком неисправности служит посторонний шум при движении автомобиля. С течением времени он усиливается, однако сложно угадать, с какой стороны подшипник попадает под подозрение. На свободной и достаточно широкой трассе придется произвести маневры, слегка поворачивая руль вправо-влево. Если при повороте вправо звук усиливается, то первым делом следует проверить левый узел и наоборот. Наконец, убедиться в неисправности можно, вывесив колесо. Его раскачивают в плоскости, перпендикулярной оси, проверяя наличие люфта.

Также следует определить наличие скрежета, хруста или шума при вращении колеса. Указанные симптомы говорят о необходимости замены подшипника.

Как выбрать деталь для замены и номер подшипника

Убедившись в необходимости ремонта подшипников — следует подобрать в торговой сети подшипник ступицы по трем основным критериям (по умолчанию установлены конические роликовые однорядные подшипники — в новом комплекте должна быть гайка):

  1. Номер детали передней ступицы Shevrole Niva: 2007108 (каталожный номер — 2121-3103020-10, подшипник по ГОСТу — 2007108, зарубежный аналог по ISO — 32008).
  2. В комлект неообходимо покупать два роликоподшипника.
  3. Размеры подшипников передней ступицы Нивы Шевроле: высота – 19 мм, диаметр внутренний – 40 мм, диаметр наружный – 68 мм.
  4. Стоимость нового комплекта деталей в ступицу, в том числе двухрядных подшипников, а так же подходящие производители, представлены в таблице ниже.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Таблица — Рекомендуемые производители, номера и артикулы подшипников ступиц

N п/п Производитель Номер по каталогу Цена на 2020 год, руб Дополнительная информация
Размеры (мм) и параметры Применяемость
Стандартные комплекты из двух подшипников
1 Волжский стандарт, Россия 2007108 200 Внутренний диаметр — 40 мм; Наружный диаметр — 68 мм; Ширина -19 мм; Масса — 0,278 кг; Количество роликов в подшипнике — 21 шт.; Размеры ролика — 7/11х19 мм; Грузоподъемность динамическая — 40 кН; Грузоподъемность статическая — 52 кН; Максимальная номинальная частота вращения — 7000 об/мин. Chevrolet NIVA комплектаций L, LC, LE, GL, GLC. В том чиле Рестайлинг 2020 года.
2 ВПЗ, Россия 32008 200
3 SKF, Швеция 32008X/QSKF 770
4 KOYO, Япония 32008JR 880
Двухрядные подшипники (для усиления)

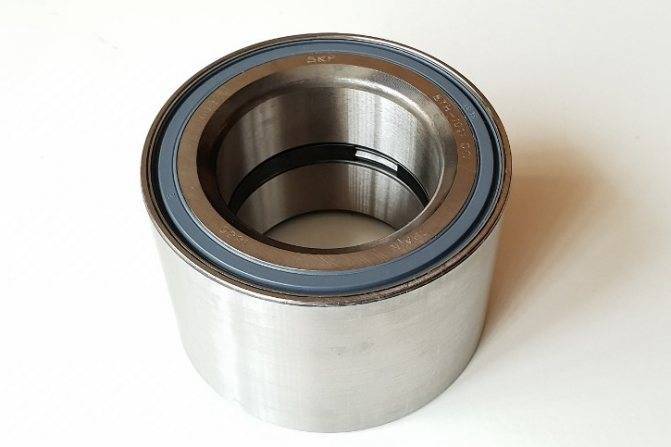

1 OPTIMAL, Германия 681 923 2200 Внутренний диаметр — 40 мм; Наружный диаметр — 73 мм; Ширина — 55 мм; Количество дорожек качения — 2 шт.; Уплотнение — Есть. Аналогично
2 RUVILLE, Германия 4013 2480
3 SKF, Швеция BTH-1024 C VKBA 3551 2300

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Важно знать:

Детали удовлетворительного качества служат порядка 20 тыс. км, пробег с высококачественными изделиями переваливает за 30 тыс. км. Наиболее популярны изделия Волжского и Самарского завода с маркировкой SPZ-GROUP. Цена ступичного подшипника в среднем составляет 1000 рублей.

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Популярные статьи  Масло течет из-под масляного фильтра: почему так происходит и что делать водителю

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Что касается задних подшипников, их поломку можно выявить только с помощью домкрата, а лучше – специального подъемника.

Существует несколько стадий износа ступичного подшипника:

  • гул во время поворота;
  • гул во время обычной езды на загруженном автомобиле;
  • гул при езде на пустом автомобиле;
  • постоянный гул, нарастающий во время поворотов;
  • сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Период времени между первой и пятой стадией при умеренной езде может составлять до 5 лет. При этом рекомендуется как можно раньше выполнить замену детали, дабы не подвергать автомобиль и жизнь водителя риску.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

  • в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
  • случается, что различные загрязнения и влажность проникают вглубь подшипника;
  • это является причиной поломки в 18% случаев;
  • также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Диагностика

В отсутствие специального стенда выявить проблему можно

Для этого с соблюдением предосторожностей вывесите предположительно неисправное колесо. А затем возьмитесь за крайние точки в горизонтальной и вертикальной плоскостях и проделайте качающие движения. Исправный подшипник не имеет люфта либо он незначителен, требующий замены, наоборот

Кроме того, при повороте слышны звуки перекатывания или треск. Что потом? Необходимо самостоятельно поменять ступичный подшипник, ведь о регулировке уже речи нет

Исправный подшипник не имеет люфта либо он незначителен, требующий замены, наоборот. Кроме того, при повороте слышны звуки перекатывания или треск. Что потом? Необходимо самостоятельно поменять ступичный подшипник, ведь о регулировке уже речи нет.

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

  • Вывесить и открутить колесо;
  • Посредством зубила сбить колпак со ступицы;

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Снятие ступицы

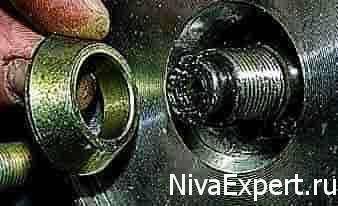

Для этого осуществляется демонтаж конусной втулки.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Расконтривание гаек производится аккуратными постукиваниями через зубило.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,

не забывая избавиться от стопорной пластины.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

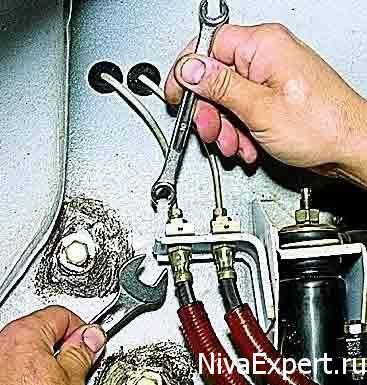

Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Так же проводят демонтаж нижней шаровой опоры

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

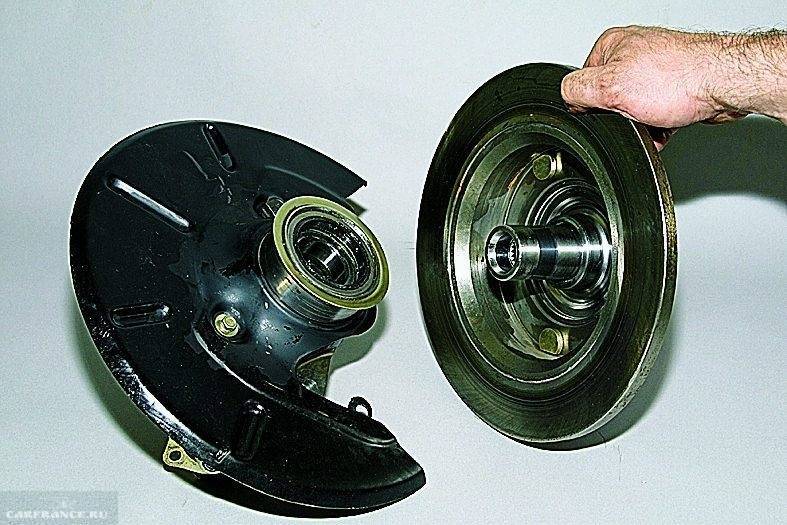

Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Следом убираются болты, крепившие поворотный кулак к рычагу.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

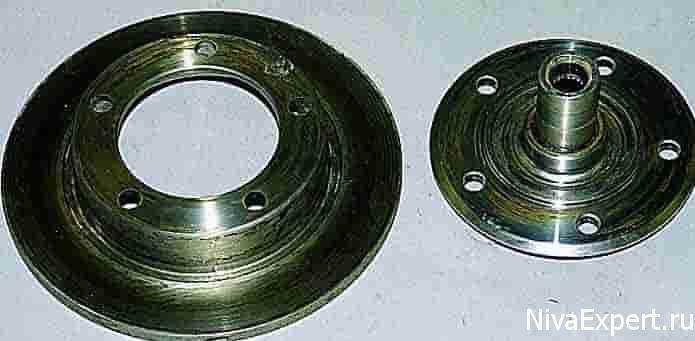

Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.

Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

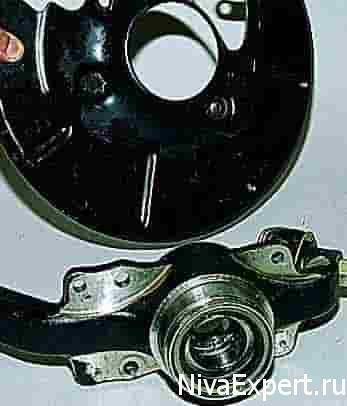

Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Замена ступичного подшипника

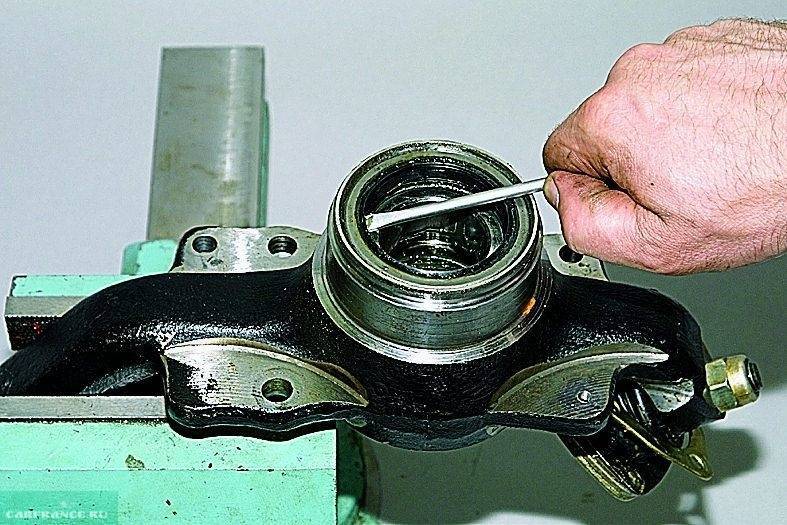

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

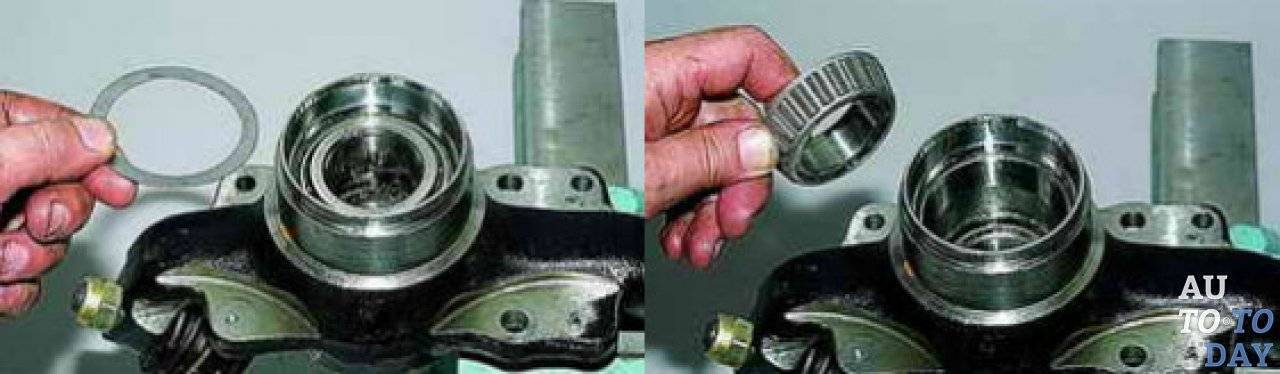

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

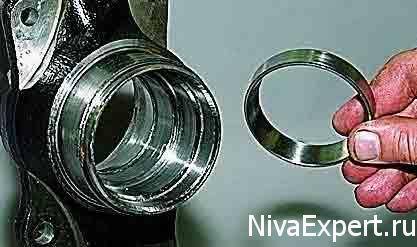

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знатьКак заменить ступичный подшипник Шевроле Нива самому: что нужно знать

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов. Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Регулировка

Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.

Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.

В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.

Монтаж

Когда токарные работы завершены, приступаем к сборке узла. Здесь все проще – регулировка не требуется, а контргайка затягивается «от души». Можно не опасаться перетянуть ступицу, это практически невозможно.

Этапы работ:

  • кладем поворотный кулак на ровную твердую поверхность;

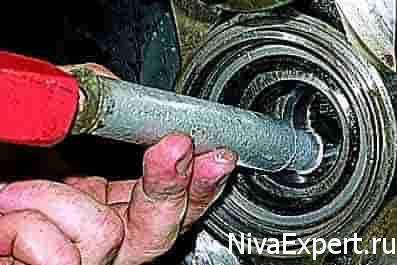

  • устанавливаем опорную шайбу и при помощи головки или стальной трубы аккуратно запрессовываем подшипник;
  • устанавливаем вторую опорную шайбу, затем этими же инструментами аккуратно забиваем сальник;
  • повторяем эти работы на противоположной стороне поворотного кулака;
  • одеваем поворотный кулак на ступицу и затягиваем контргайку моментом около 200 Нм или с умеренным усилием;
  • одеваем колесо, вращаем его и проверяем работоспособность подшипника;
  • прикручиваем рулевую рейку и шаровые опоры.

При монтаже установка сальника не обязательна, ведь подшипник Ивеко закрытого типа, пыль и грязь туда не проникают. Однако для повышения срока службы узла рекомендуется установить хотя бы самые дешевые сальники.

Аналогичные работы проводим и на противоположной стороне автомобиля. После того, как закончен монтаж, едем и наслаждаемся – теперь замена может потребоваться не ранее, чем через 100 тыс. км пробега, а может быть и позже. Такую же гарантию дает производитель при условии, что установка была проведена правильно.

И напоследок – если вы будете обращаться к токарю, не забудьте взять с собой чертежи. Они представлены ниже:

Конструкция передней ступицы на Нива Шевроле

Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.

Схема ступицы в сборе.

Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.

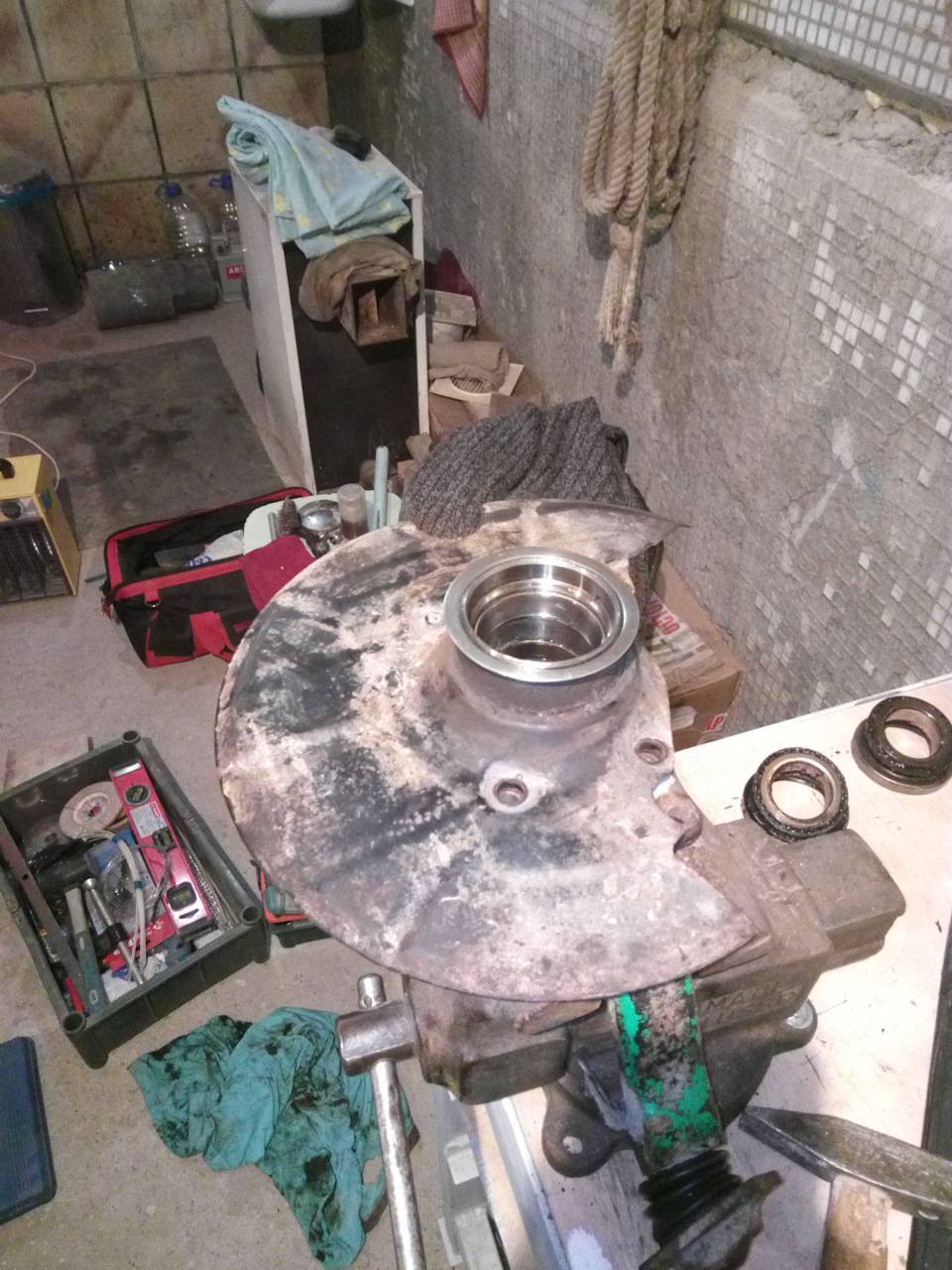

Ступица в сборе на поворотном кулаке

Когда необходимо менять ступичный подшипника

При таком лифтовании будет повышенна нагрузка на ступичные подшипники.

Популярные статьи  Как утеплить двигатель автомобиля на зиму

Выделяются две причины, которые могут свидетельствовать о том, что подшипники надо менять. Это:

  1. Повышенный люфт колеса и стуки в районе ступицы.
  2. Скрежет или гул в районе ступицы.

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

  • гул во время поворота;
  • гул во время обычной езды на загруженном автомобиле;
  • гул при езде на пустом автомобиле;
  • постоянный гул, нарастающий во время поворотов;
  • сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

  • в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
  • случается, что различные загрязнения и влажность проникают вглубь подшипника;
  • это является причиной поломки в 18% случаев;
  • также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

Это интересно: Впускной коллектор ВАЗ 2114: характеристики, самостоятельная замена прокладки

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Ступица Нивы Шевроле

Ступица – это механизм автомобиля, представляющий собой вращающийся элемент, к которому крепятся колеса. Внутри этого элемента (в отверстии) установлены подшипники, которые исполняют роль сглаживания движения автомобиля. Чем больше диаметр ступичного диска, тем конструкция механизма является прочнее. Для того чтобы избежать перекосов, производители изготавливают ступицы с большими размерами, чем диаметр отверстия для установки.

К ступице крепятся тормозные колодки и фланцы полуосей. Таким образом, наличие данного механизма дает возможность использовать автомобиль в полной мере:

  1. Надежность крепления колесного диска;
  2. Возможность вращения колеса;
  3. Держание элементов АБС;
  4. Передача вращающего момента от полуоси к колесу;
  5. Представляет собой основание для закрепления тормозной системы и фланцев.

Изготавливаются детали механизма из чугунных материалов или различных сплавов металлов путем токарно-фрезерных обработок. Ступица имеет вид округлого обода с расположенными на нем отверстиями, а также одним основным отверстием посередине, которое обусловлено сложностью конфигурации.

Крепится ступица на автомобиль с помощью подшипников, которые устанавливаются на ось вращения или балку приводного моста. На ступице имеется так называемый фланец, к которому крепится тормозной диск или барабан(для барабанных тормозов).

Механизм устройства: назначение и поломки ступицы

Теперь рассмотрим назначение основных узлов конструкции детали:

  • Обод. Имеет отверстия для установки шпилек, на которые впоследствии крепится колесо.
  • Внутреннее отверстие. Предназначено для установки подшипников (роликовых).
  • Отверстие со шлицами. Предназначено для монтажа изделия на полуось ШРУСа.

В ходе эксплуатации автомобиля Шевроле Нива возникает износ подшипников, который требует осуществления замены. Эксплуатируя Шевроле Ниву по дорогам с плохим покрытием или по бездорожью, периодически возникают различного рода неисправности. Но чаще всего неисправностям подвергается ходовая часть автомобиля Нива Шевроле – ступичный узел. Причины, по которым может быть нарушена работа этих узлов:

  1. Отсутствие смазочного материала в механизме устройства;
  2. Смазочный материал низкого качества;
  3. Некачественные подшипники;
  4. Несвоевременное проведение регулировки подшипников. Регулирование подшипников должно проводиться с точностью до микрона, чтобы добиться высокой эффективности работы механизма.
  5. Неправильная эксплуатация транспортного средства. Самое простое: не отключение блокирования межосевого дифференциала при выезде на асфальтное покрытие.

Решается проблема с помощью замены ступичного узла, но цена вопроса бьет по карману. К тому же не исключается вероятность выхода из строя механизма после его замены и преодоления пары тысяч километров. Решить проблему можно следующим образом – установить нерегулируемый ступичный узел.

Как заменить ступичный подшипник Шевроле Нива самому: что нужно знать

О положительных свойствах нерегулируемых элементов

Итак, произвести регулировку подшипника практически невозможно из-за сложной конструкции ступичного механизма. Какие бы то ни устанавливались подшипники в устройстве ступицы (шариковые или роликовые), их нельзя затягивать гайкой до упора. Это приведет к тому, что колесо попросту не будет вращаться или заклинит на ходу. К тому же затруднительно произвести компенсацию несоосности мест установки подшипников в поворотном кулачке. Решить проблему можно проведением регулировок каждые 2-3 тыс. км пробега.

Но существует более конструктивный подход, который пользуется популярностью среди Шниваводов – это установка нерегулируемого механизма в сборе с несъемным подшипником. Данный механизм имеет такие качественные показатели:

  1. Не требуется обслуживание элементов конструкции (регулировки, смазки);
  2. Исключена возможность проворачивания подшипника в устройстве за счет его несъемной конструкции;
  3. Отсутствует необходимость проведения регулярной смазки ступицы. Он с завода заправляется специальной долговечной смазкой;
  4. Снижено трение в узле за счет работы шарикового подшипника;
  5. Исключена возможность износа посадочных мест на поворотном кулачке;
  6. Подшипник затягивается на производстве и не требует регулировки, что характеризуется качеством его работы;
  7. Отсутствует необходимость замены подшипника.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
