Устройство и принцип работы инжектора

Про инжекторные моторы

У них есть еще одно название – впрысковые двигатели что, в общем-то, никоим образом не изменяет сути происходящих явлений. По выполняемой работе впрыск напоминает принцип, реализуемый в работе дизеля. В двигатель в нужный момент через форсунки инжектора впрыскивается строго дозированное количество топлива, и оно поджигается искрой со свечи, хотя при работе дизеля свеча не используется.Весь цикл четырехтактного ДВС, рассмотренный ранее, остается неизменным. Основное отличие в том, что карбюратор готовит ТВС за пределами двигателя, и она потом поступает в цилиндры, а у инжекторного двигателя последних моделей бензин впрыскивается непосредственно в цилиндр.

Как это происходит, можно в деталях увидеть на видеоПодобное устройство мотора позволяет решить те проблемы, которые возникают при работе карбюратора. Использование инжектора обеспечивает по сравнению с карбюраторным вариантом следующие преимущества мотору:

  • повышение мощности на 7-10%;
  • улучшение показателей топливной экономичности;
  • снижение уровня токсичных веществ в составе выхлопных газов;
  • обеспечение оптимального количества топлива, зависящее от режима движения автомашины.

Это только основные достоинства, которые позволяет получить инжекторный двигатель. Однако у каждого достоинства есть и свои недостатки. Если карбюраторный мотор чисто механический и его можно отремонтировать практически в любых условиях, то для управления инжекторным требуется сложная электроника и целая система датчиков, из-за чего работы (регламентные и ремонтные) необходимо проводить в условиях сервисного центра.

Устройство инжектора

Впервые инжектор был разработан в 1951 году компанией Bosch. Этой технологией был оснащен автомобиль Goliath 700 с двухтактным мотором. Через три года она была установлена в Мерседес 300 SL.

Так как данная топливная система была диковинкой и стоила очень дорого, производители автомобилей не решались ее внедрять в линейку силовых агрегатов. С ужесточением экологических норм после всемирного топливного кризиса все бренды были вынуждены рассмотреть возможность оснащать свои транспортные средства такой системой. Разработка оказалась настолько успешной, что на сегодняшний день инжектором оснащаются все авто по умолчанию.

Конструкция самой системы и принцип ее работы уже известны. Что же касается самого распылителя, то в его устройство входят такие элементы:

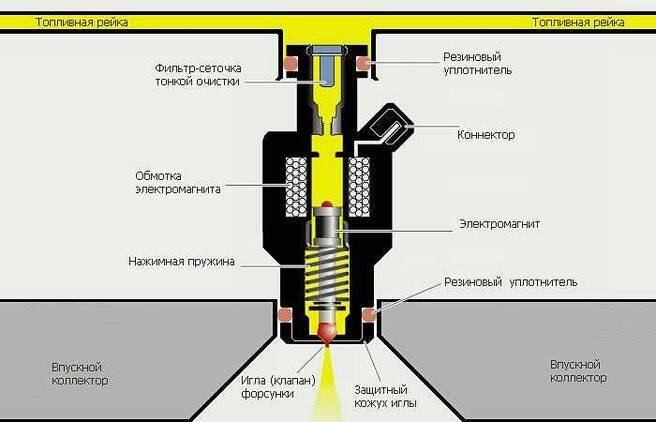

  • Резиновый уплотнитель, который не позволяет воздуху попадать в контур магистрали на месте подсоединения топливной ячейки;
  • Фильтр тонкой очистки предотвращает засорение отверстия распылителя;
  • Коннектор для подключения проводов;
  • Электромагнит – приводит в движение иглу;
  • Обмотка электромагнита активирует перемещение самого магнита;
  • Пружина, которая возвращает поднятую иглу на свое место;
  • Резиновый уплотнитель, который не дает возможности воздуху поступать между впускным коллектором и стенками форсунки;
  • Игла – выполняет функцию клапана, через который осуществляется впрыск топлива;
  • Модели, которые используются в системах непосредственного впрыска, имеют дополнительный защитный кожух. Он предотвращает перегрев корпуса при воспламенении ВТС.

Также форсунки между собой отличаются принципом распыления топлива. Вот их основные параметры.

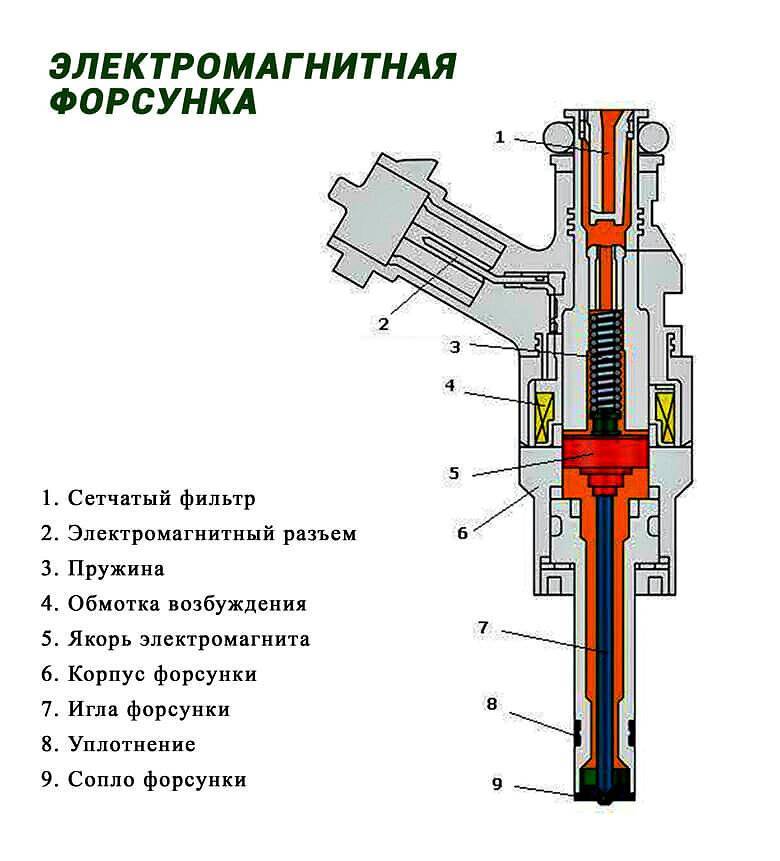

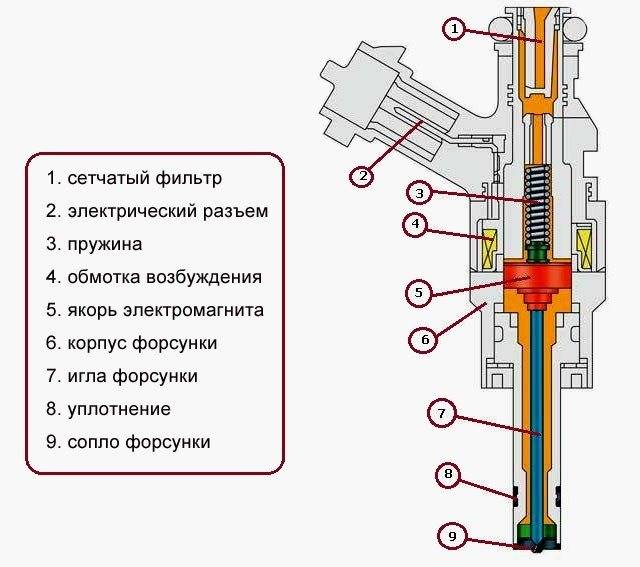

Электромагнитная форсунка

Большинство бензиновых моторов оснащаются именно такими форсунками. В таких элементах имеется электомагнитный клапан с иглой и соплом. Во время работы устройства на обмотку магнита поступает напряжение.

Управление частотой импульсов производится блоком управления. Когда на обмотку поступает ток, в ней образуется магнитное поле соответствующей полярности, благодаря чему якорь клапана перемещается, а вместе с ним и поднимается игла. Как только напряжение в обмотке пропадает, пружина перемещает иглу на ее место. Благодаря большому давлению топлива возврат запорного механизма облегчается.

Электрогидравлическая форсунка

Такой тип распылителей используется в дизелях (в том числе в модификации топливной рейки Common Rail). В конструкции распылителя также имеется электромагнитный клапан, только форсунка имеет заслонки (впускную и сливную). При обесточенном электромагните игла стоит на своем месте и прижимается к седлу за счет давления топлива.

Когда эбу подает сигнал на сливной дроссель, в топливную магистраль поступает дизтопливо. Давление на поршень становится меньше, но на иглу оно не уменьшается. Благодаря такой разнице игла поднимается и через отверстие солярка поступает в цилиндр под большим напором.

Пьезоэлектрическая форсунка

Это самая последняя разработка в области инжекторных систем. В основном она используется в дизельных двигателях. Одно из достоинств такой модификации по сравнению с первой – она срабатывает в четыре раза быстрее. Помимо этого дозировка в таких устройствах обеспечивается более точная.

В устройство такой форсунки также входит клапан и игла, но еще и пьезоэлемент с толкателем. Работает распылитель по принципу разницы давления, как в случае с электрогидравлическим аналогом. Единственным отличием является пьезокристалл, который меняет свою длину под напряжением. Когда на него воздействует электрический импульс, его длина становится больше.

Кристалл воздействует на толкатель. Это перемещает клапан в открытое состояние. Топливо поступает в магистраль и образуется разница давления, благодаря чему игла открывает отверстие для распыления солярки.

Чем отличается инжектор от карбюратора

Принцип, по которому карбюратор подает смесь бензина с кислородом в камеры сгорания двигателя, – разница в давлении. Принудительного впрыска здесь нет, и топливоподача происходит с помощью всасывания топлива. Значит, часть мощности силового агрегата тратится на этот процесс.

Количество воздуха в топливной смеси автоматически не регулируется. Карбюратор настраивается механическим путем еще до поездки, и эта настройка универсальная. Но в этом есть некоторые недостатки. Двигатель в определенные моменты способен получать от карбюратора больше топлива, чем он может переработать. В итоге часть бензина не сгорает, а выходит вместе с выхлопными газами, что наносит вред окружающей среде и не экономит топливо.

В случае же с инжектором происходит принудительная подача топлива в камеры сгорания при помощи форсунок, а количество бензина регулируется электроникой, которая и отвечает за приготовление топливовоздушной смеси.

Выхлоп инжекторного автомобиля менее токсичен, не так вреден для окружающей среды, как карбюраторный, потому что в нем меньше несгоревшего бензина.

В этом и заключаются отличия системы питания карбюраторного двигателя от инжекторного. Теперь перейдем к вопросу «что лучше» не для экологии, а для водителя и автомобиля.

Ещё кое-что полезное для Вас:

  • Что такое объем двигателя автомобиля?
  • Устройство, виды и назначение фильтра тонкой очистки топлива
  • Датчик коленвала: признаки неисправности

Плюсы двигателя с инжекторной топливоподачей

  1. Если допустить, что остальные устройства в двух автомобилях идентичны и различны только способы подачи топлива, то большая мощность остается у инжекторного мотора. Разница в лошадиных силах между карбюраторным и инжекторным ДВС может составлять 10%. Эти отличия достигаются за счет другого впускного коллектора, точно выставляемого в каждый момент угла опережения зажигания, и другого способа подачи топлива.
  2. Инжекторные моторы, по сравнению с карбюраторными аналогами, отличаются топливной экономичностью за счет точной дозированной подачи бензина. При таком способе 100% бензина сгорает в камерах двигателя, превращая тепловую энергию в механическую.
  3. Основная причина перехода всех мировых автопроизводителей на инжекторную систему – экологичность. Карбюраторные выхлопы более токсичны.
  4. В морозную погоду инжекторный двигатель не нуждается в дополнительном прогреве перед запуском.
  5. Инжекторы намного надежнее карбюраторов, их выход из строя встречается реже, по сравнению с неисправностями карбюраторов.
  6. Инжекторные двигатели не имеют катушку-трамблер. Эта деталь часто выходит из строя на машинах с карбюраторной топливоподачей.
Популярные статьи  Фильтр коробки автомат: когда и почему нужно менять фильтр АКПП

Минусы инжекторов

  1. Хоть инжектор надежен, но он выходит из строя. А для его диагностики и последующего ремонта необходимо специализированное оборудование. Ремонт в условиях «гаража» невозможен, для этого нужен опыт и квалификация. Ремонт этого устройства на СТО, как и обслуживание с профилактикой – работа дорогостоящая.
  2. Инжектор требует только качественного топлива. Если топливо содержит некоторое количество механических примесей, то нормальная его работа затруднена. Он быстро засорится и выйдет из строя. А чистка и ремонт стоят недешево.
  3. Следующий недостаток касается двигателей, на которые вместо карбюратора установили инжектор. В результате доработки повысится количество сгораемого в двигателе топлива, что повышает его рабочую температуру. Это чревато возможным перегревом ДВС со всеми вытекающими последствиями.

Плюсы карбюраторных систем

  1. В плане обслуживания карбюраторы считаются простыми устройствами. Для их ремонта не нужно специализированное оборудование и инструмент. Все необходимое для этого найдёте в гараже.
  2. Стоимость деталей – невысока. В случае невозможности ремонта можно купить новый карбюратор. По сравнению с инжектором его стоимость низкая.
  3. Карбюратор не требует высокого качества топлива. Он нормально работает на бензине с низким октановым числом. Небольшое количество механических примесей несильно затруднит его работу. Максимум – забьются жиклеры.

Минусы карбюраторов

Недостатков у карбюраторных систем намного больше, чем достоинств, и поэтому существует тенденция на их замещение инжекторами.

  1. Автомобиль, двигатель которого оснащен карбюратором, потребляет больше бензина, чем инжекторный аналог. Причем излишнее потребление топлива не переходит в дополнительную мощность. Топливо не догорает и выбрасывается в атмосферу;
  2. Карбюратор не любит перепадов температур. Он чувствителен и к повышенной, и к пониженной температуре окружающей среды. Зимой его детали примерзают друг к другу. Это происходит из-за образования внутри него конденсата;
  3. Низкая экологичность.

Типы инжекторной системы

Сейчас можно встретить три типа:

  1. Одноточечный впрыск;
  2. Многоточечный впрыск;
  3. Непосредственный впрыск.

Первый является самым простым и очень распространённым. Он не очень сильно начинен электроникой, что приводит к меньшему эффекту. Большим недостатком такой системы является то, что некая часть топлива теряется во время впрыска. То есть топливная смесь подается через форсунку во впускной коллектор, где происходит распределение по цилиндрам.

Следом идет многоточечный впрыск, который позволяет подавать топливо индивидуально в каждый цилиндр. Благодаря этому у вас не будет возникать вопрос: нужно ли прогревать инжекторный двигатель. Что касается самого распределения, то он мощнее и экономичнее. По многочисленным тестам можно увидеть, что мощность увеличивается на 7 процентов. К основным преимуществам можно отнести автоматическую настройку подачи топлива и впрыскивание вблизи клапана.

Непосредственный впрыск используется во многих современных автомобилях. Его особенность состоит в том, что подача топлива происходит непосредственно в каждый цилиндр. Ни одной капли смеси не будет расходоваться впустую. Если у вас возникает вопрос надо ли прогревать двигатель, то ответ очень простой. Это зависит от самого производителя и его рекомендаций. Некоторые рекомендуют прогревать силовой агрегат не очень долго, чтобы не навредить всем деталям. Каждый должен сам ответить на вопрос, надо ли ему прогревать двигатель, изучив рекомендации к своему авто.

Режимы работы двигателя GDI

Всего предусмотрено три режима работы двигателя:

  • Режим сгорания сверхбедной смеси (впрыск топлива на такте сжатия).
  • Мощностной режим (впрыск на такте впуска).
  • Двухстадийный режим (впрыск на тактах впуска и сжатия) (применяется на евромодификациях).

Режим сгорания сверхбедной смеси (впрыск топлива на такте сжатия). Этот режим используется при малых нагрузках: при спокойной городской езде и при движении за городом с постоянной скоростью (до 120 км/ч). Топливо впрыскивается компактным факелом в конце такта сжатия в направлении поршня, отражается от него, смешивается с воздухом и испаряется, направляясь в зону свечи зажигания. Хотя в основном объеме камеры сгорания смесь чрезвычайно обеднена, заряд в районе свечи достаточно обогащен, чтобы воспламениться от искры и поджечь остальную смесь. В результате двигатель устойчиво работает даже при общем соотношении воздуха и топлива в цилиндре 40:1.

Работа двигателя на сильно обедненной смеси поставила новую проблему — нейтрализацию отработавших газов. Дело в том, что при этом режиме основную их долю составляют оксиды азота, и поэтому обычный каталитический нейтрализатор становится малоэффективным. Для решения этой задачи была применена рециркуляция отработавших газов (EGR-Exhaust Gas Recirculation), которая резко снижает количество образующихся оксидов азота и установлен дополнительный NO-катализатор.

Система EGR «разбавляя» топливо-воздушную смесь отработавшими газами, снижает температуру горения в камере сгорания, тем самым «приглушая» активное образование вредных оксидов, в том числе NOx. Однако обеспечить полную и стабильную нейтрализацию NOx только за счет EGR невозможно, так как при увеличении нагрузки на двигатель количество перепускаемых ОГ должно быть уменьшено. Поэтому на двигатель с непосредственным впрыском был внедрен NO-катализатор. Существует две разновидности катализаторов для уменьшения выбросов NOx — селективные (Selective Reduction Type) и накопительного типа (NOx Trap Type). Катализаторы накопительного типа более эффективны, но чрезвычайно чувствительны к высокосернистым топливом, чему менее подвержены селективные. В соответствии с этим, накопительные катализаторы устанавливаются на модели для стран с низким содержанием серы в бензине, и селективные — для остальных.

Мощностной режим (впрыск на такте впуска). Так называемый «режим однородного смесеобразования» используется при интенсивной городской езде, высокоскоростном загородном движении и обгонах. Топливо впрыскивается на такте впуска коническим факелом, перемешиваясь с воздухом и образуя однородную смесь, как в обычном двигателе с распределенным впрыском. Состав смеси — близок к стехиометрическому (14,7:1)

Двухстадийный режим (впрыск на тактах впуска и сжатия). Этот режим позволяет повысить момент двигателя в том случае, когда водитель, двигаясь на малых оборотах, резко нажимает педаль акселератора. Когда двигатель работает на малых оборотах, а в него вдруг подается обогащенная смесь, вероятность детонации возрастает. Поэтому впрыск осуществляется в два этапа. Небольшое количество топлива впрыскивается в цилиндр на такте впуска и охлаждает воздух в цилиндре. При этом цилиндр заполняется сверхбедной смесью (примерно 60:1), в которой детонационные процессы не происходят. Затем, в конце такта сжатия, подается компактная струя топлива, которая доводит соотношение воздуха и топлива в цилиндре до «богатого» 12:1.

Популярные статьи  Замена колодок Рено Логан: как поменять задние и передние тормозные колодки

Почему этот режим введен только для автомобилей для европейского рынка? Да потому что для Японии присущи невысокие скорости движения и постоянные пробки, а Европа- это протяженные автобаны и высокие скорости (а следовательно, высокие нагрузки на двигатель).

Компания Mitsubishi стала пионером в применении непосредственного впрыска топлива. На сегодняшний день аналогичную технологию используют Mercedes (CGI), BMW (HPI), Volkswagen (FSI, TFSI, TSI) и Toyota (JIS). Главный принцип работы этих систем питания аналогичен– подача бензина не во впускной тракт, а непосредственно в камеру сгорания и формирование послойного либо однородного смесеобразования в различных режимах работы мотора. Но подобные топливные системы имеют и различия, причем иногда довольно существенные. Основные из них – рабочее давление в топливной системе, расположение форсунок и их конструкция.

Устройство и принцип работы инжекторной системы впрыска

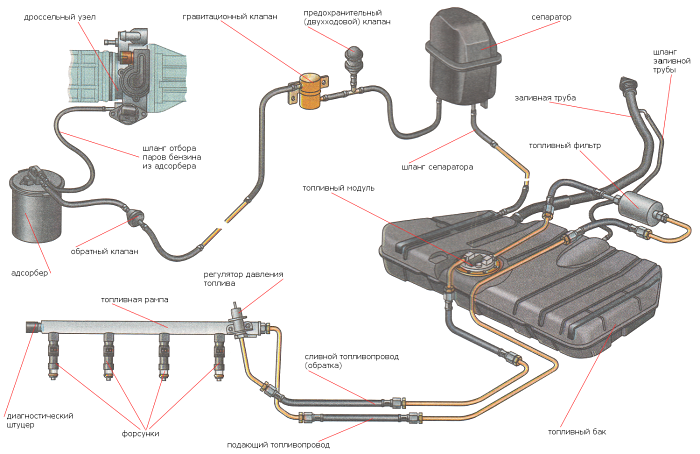

Второе название систем впрыска бензиновых моторов – инжекторная. Основная ее особенность заключается в точной дозировке топлива. Достигается это путем использования в конструкции форсунок. Устройство инжекторного впрыска двигателя включает в себя две составляющие – исполнительную и управляющую.

В задачу исполнительной части входит подача бензина и его распыление. Она включает в себя не так уж и много составных элементов:

  1. Бак.
  2. Насос (электрический).
  3. Фильтрующий элемент (тонкой очистки).
  4. Топливопроводы.
  5. Рампа.
  6. Форсунки.

Но это только основные компоненты. Исполнительная составляющая может в себя включать еще ряд дополнительных узлов и деталей – регулятор давления, систему слива излишков бензина, адсорбер.

В задачу указанных элементов входит подготовка топлива и обеспечение его поступления к форсункам, которыми и осуществляется их впрыскивание.

Принцип работы исполнительной составляющей прост. При повороте ключа зажигания (на некоторых моделях – при открытии водительской двери) включается электрический насос, который качает бензин и заполняет им остальные элементы. Топливо проходит очистку и по топливопроводам поступает в рампу, которая соединяет собой форсунки. За счет насоса топливо во всей системе находится под давлением. Но его значение ниже, чем на дизелях.

Открытие форсунок осуществляется за счет электрических импульсов, подаваемых с управляющей части. Эта составляющая системы впрыска топлива состоит из блока управления и целого комплекта следящих устройств – датчиков.

Эти датчики отслеживают показатели и параметры работы – скорость вращения коленчатого вала, количества подаваемого воздуха, температуры ОЖ, положения дросселя. Показания поступают на блок управления (ЭБУ). Он эту информацию сравнивает с данными, занесенными в память, на основе чего определяется длина электрических импульсов, подаваемых на форсунки.

Электроника, используемая в управляющей части системы впрыска топлива, нужна, чтобы высчитать время, на которое должна открыться форсунка при том или ином режиме работы силового агрегата.

Виды инжекторов

Но отметим, что это общая конструкция системы подачи бензинового мотора. Но инжекторов разработано несколько, и каждая из них обладает своими конструктивными и рабочими особенностями.

На автомобилях применяются системы впрыска двигателя:

  • центрального;
  • распределенного;
  • непосредственного.

Центральный впрыск считается первым инжектором. Его особенность заключается в использовании только одной форсунки, которая впрыскивала бензин во впускной коллектор одновременно для всех цилиндров. Изначально он был механическим и никакой электроники в конструкции не использовалось. Если рассмотреть устройство механического инжектора, то она схожа с карбюраторной системой, с единственной разницей, что вместо карбюратора использовалась форсунка с механическим приводом. Со временем центральную подачу сделали электронной.

Сейчас этот тип не используется из-за ряда недостатков, основной из которых — неравномерность распределения топлива по цилиндрам.

Распределенный впрыск на данный момент является самой распространенной системой. Конструкция этого типа инжектора расписана выше. Ее особенность заключается в том, что топливо для каждого цилиндра подает своя форсунка.

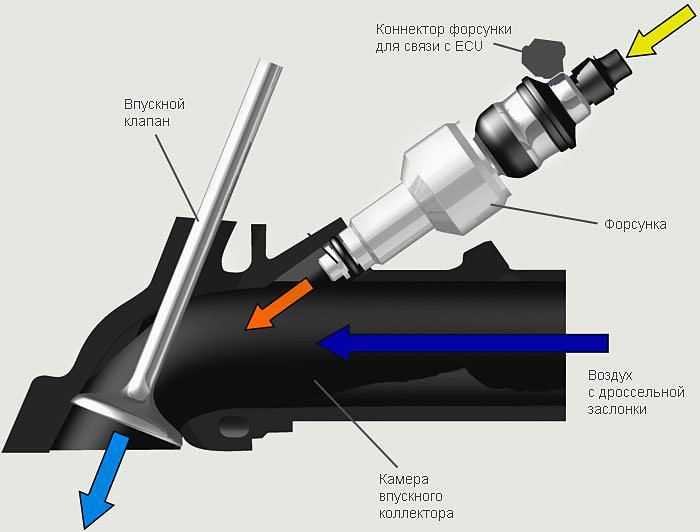

В конструкции этого вида форсунки устанавливаются во впускном коллекторе и располагаются рядом с ГБЦ. Распределение топлива по цилиндрам дает возможность обеспечить точную дозировку бензина.

Непосредственный впрыск сейчас является самым совершенным типом подачи бензина. В предыдущих двух типах бензин подавался в проходящий поток воздуха, и смесеобразование начинало осуществляться еще во впускном коллекторе. Этот же инжектора по конструкции копирует дизельную систему впрыска.

В инжекторе с непосредственной подачей распылители форсунок располагаются в камере сгорания. В результате компоненты топливовоздушной смеси здесь запускаются в цилиндры по отдельности, и уже в самой камере они смешиваются.

Особенность работы этого инжектора заключается в том, что для впрыскивания бензина требуется высокие показатели давления топлива. И его создание обеспечивает еще один узел, добавленный в устройство исполнительной части – насос высокого давления.

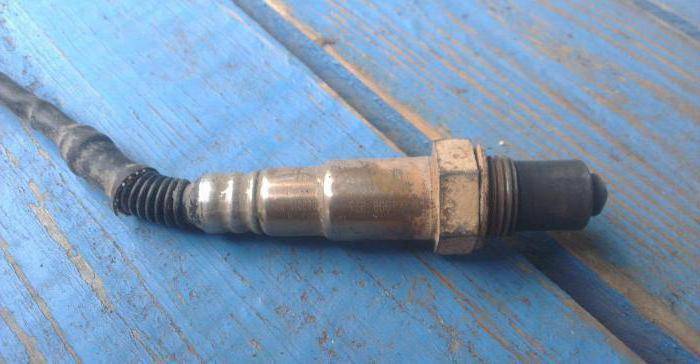

Лямбда-зонд

Это прибор, который позволяет оценить содержание кислорода в выхлопной системе. Изготавливается датчик из керамики, обычно из диоксида циркония. Особенность этого материала в том, что он становится проницаемым для ионов кислорода при условии, что произойдет нагрев до температуры 300 градусов и выше. Замер уровня кислорода происходит как внутри выхлопной системы, так и снаружи.

Устройство и принцип работы инжектора

Ведь блок управления не измеряет точное количество кислорода, он только оценивает разницу в проводимости керамического элемента внутри и снаружи системы. Именно такой используется принцип работы. Инжекторы на автомобилях функционируют нормально только лишь при условии, что система работает стабильно. Датчик снаружи вырабатывает определенный сигнал, который считается электронным блоком как эталон. Именно с ним происходит сравнение сигнала, поступающего от внутреннего лямбда-зонда.

Принцип работы инжектора и его конструкция

Устройство и принцип работы инжектора

Думаю что будет лучше всего, если мы рассмотрим принцип работы инжектора на распределенной системе впрыска, так как именно она установлена на большинстве автомобилей и считается одной из самых удачных и распространенных.

Для удобства предлагаю разделить систему подачи топлива на две основные составляющие – электронную и механическую. Роль механической системы достаточно простая – обеспечение непрерывной и дозированной подачи топлива в цилиндры. А вот управление и контроль системы производится электроникой.

Механическая часть

Устройство и принцип работы инжектора

Механическая составляющая инжекторной системы включает в себя следующие компоненты:

  • бензонасос (электрический);
  • топливный бак;
  • фильтр очистки бензина;
  • топливную рампу;
  • топливопроводы высокого давления;
  • форсунки;
  • дроссельный узел;
  • воздушный фильтр.

Этот список составляющих не исчерпывающий. В зависимости от конструктивных особенностей двигателя и системы управления в механическую часть могут включатся и другие элементы. Приведенный выше список является списком обязательных элементов для любого двигателя.

Принцип работы

Теперь давайте рассмотрим зачем все эти составляющие нужны и какую работу выполняет каждая из них. Думаю все и так знают, что топливный бак это емкость для бензина. Электрический бензонасос, который расположен в баке, обеспечивает непрерывную подачу топлива под давлением.

После чего топливо попадает в фильтр, где очищается от примесей и прочего мусора. Топлипроводы высокого давления позволяют бензину беспрепятственно двигаться по системе подачи топлива.

Популярные статьи  Замена датчика скорости ВАЗ 2114: что нужно знать

Регулятор давления не позволяет достигать критической отметки давления во всей системе. Через регулятор топливо попадает в топливную рамку, которая подводит его к форсункам. Форсунки расположены во впускном коллекторе.

Несколько лет назад форсунки срабатывали под давлением топлива и их конструкция была полностью механической. Тут принцип работы достаточно прост – бензин оказывает давление на пружину форсунки и открывает её, а уже через неё и впрыскивается в цилиндры.

Устройство и принцип работы инжектора

Сейчас на большинстве автомобилей устанавливают электромагнитные форсунки. Основной составляющей, которой являются обычный якорь и обмотка. Канал подачи топлива открывается благодаря получению сигнала от электронной системы управления.

С обратной стороны в систему принудительно подается воздух, через воздушный фильтр. Дроссельный узел с заслонкой располагается в патрубке по которому идет воздух. Когда водитель нажимает на педаль газа, он воздействует на заслонку. Но водитель осуществляет контроль только над воздухом, который подается в цилиндр, топливо регулирует электронная система управления.

Электронная часть

Блок памяти и контролер являются основными составляющими в электронной системе управления, которая в свою очередь выполняет роль основы электронной части инжекторной системы. Блок управления осуществляет контроль над системой подачи топлива благодаря целому ряду датчиков, которые входят в конструкцию инжектора.

Основные датчики, которые дают электронному блоку управления информацию о работе топливной системы являются:

  1. Лямбда-зонд. Задача этого датчика определение остатков воздуха в выхлопных газах. На основе получаемых данных блок управления регулирует подачу воздуха в топливную смесь.
  2. Датчик массового расхода воздуха. Задачей этого датчика является определение объема воздуха, который проходит через дроссельную заслонку. Обычно этот датчик устанавливается внутри корпуса воздушного фильтра.
  3. Датчик положения дроссельной заслонки. Подача сигнала о положении педали газа – вот основное предназначение данного датчика.
  4. Датчик температуры силовой установки. В зависимости от температуры мотора, о которой сообщает этот датчик, блок управления регулирует топливную смесь.
  5. Датчик положения коленчатого вала. Этот датчик ответственный за выбор цилиндра в который нужно подать топливо и время подачи искры.
  6. Датчик детонации. Располагается в блоке цилиндров и предназначен для выявления и устранения детонаций.
  7. Датчик скорости. Создает импульсы, благодаря которым рассчитывается скорость движения автомобиля. Корректируется топливная смесь, опираясь на показания от него.
  8. Датчик фаз. Он определяет угловое расположение распредвала.

Принцип работы инжектора

Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей.  Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенной со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

Раньше форсунки были полностью механическими, и срабатывали они от давления топлива. При достижении определенного значения давления топливо, преодолевая усилие пружины форсунки, открывало клапан подачи и впрыскивалось через распылитель.

Устройство и принцип работы инжектора

Современная форсунка – электромагнитная. В ее основе лежит обычный соленоид, то есть проволочная обмотка и якорь. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

Электронная составляющая

Основным элементом электронной части инжекторной системы подачи топлива является электронный блок, состоящий из контролера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

Для своей работы ЭБУ использует показания датчиков:

  1. Лямбда-зонд . Это датчик, который определяет остатки несгоревшего воздуха в выхлопных газах. На основе показаний лямбда-зонда ЭБУ оценивает как соблюдается смесеобразование в необходимых пропорциях. Устанавливается в выпускной системе авто.
  2. Датчик массового расхода воздуха (аббр. ДМРВ). Этим датчиком определяется количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами. Расположен в корпусе воздушного фильтрующего элемента;
  3. Датчик положения дроссельной заслонки (аббр. ДПДЗ). Этот датчик подает сигнал о положении педали акселератора. Установлен в дроссельном узле;
  4. Датчик температуры силовой установки. На основе показаний этого элемента регулируется состав смеси в зависимости от температуры мотора. Располагается возле термостата;
  5. Датчик положения коленчатого вала (аббр. ДПКВ). На основе показаний этого датчика определяется цилиндр, в который необходимо подать порцию топлива, время подачи бензина, и искрообразование. Установлен возле шкива коленчатого вала;
  6. Датчик детонации. Необходим для выявления образования детонационного сгорания и принятия мер для его устранения. Расположен на блоке цилиндров;
  7. Датчик скорости. Нужен для создания импульсов, по которым высчитывается скорость движения авто. На основе его показаний делается корректировка топливной смеси. Установлен на коробке передач;
  8. Датчик фаз. Он предназначен для определения углового положения распредвала. На некоторых автомобилях может отсутствовать. При наличии этого датчика в двигателе выполняется фазированный впрыск, то есть, импульс на открытие поступает только для конкретной форсунки. Если этого датчика нет, то форсунки работают в парном режиме, когда сигнал на открытие подается сразу на две форсунки. Установлен в головке блока.

Разновидности инжектора

На сегодняшний день используется электронный распределенный непосредственный впрыск. Переходным этапом инжектирования был моновпрыск (центральный) с одной форсункой. Моновпрыск использовался очень мало, так как недостатков было больше, чем достоинств. Скоро его заменил распределенный впрыск.

Распределенный электронный впрыск топлива предполагает наличие форсунок, по одной на каждый цилиндр. Воздух в цилиндры попадает через впускной коллектор и дозируется дроссельной заслонкой.

Непосредственный впрыск напоминает дизельную топливную систему, так как форсунки вмонтированы прямо в цилиндры, от чего и происходит название.

Устройство и принцип работы инжектора
