Почему не работает парктроник: причины, диагностика

Как избежать поломок датчика парктроника?

Для предотвращения быстрого выхода из строя парковочной системы датчики нуждаются в периодической диагностике и обслуживании. Если на сенсорах имеются следы грязи, эти элементы подлежат очистке. Наличие влаги на управляющем модуле приведет к его поломке, поэтому влажные следы надо удалять. Одна из особенностей металлизированной ленты, которая используется вместо датчиков, заключается в возможности скапливания влаги под ней. Поэтому ленту надо периодически снимать и удалять грязь не только с нее, но и с поверхности бампера.

При очистке микропроцессорного блока надо быть осторожным, чтобы не повредить устройство. Корректная работа системы зависит от правильности монтажа составляющих элементов и их подключения. Кроме соединения, нужно настроить работу прибора. Это позволит ему реагировать на препятствия с расстояния, необходимо для водителя. При настройке и подключении системы изучается сервисное руководство, в нем могут указываться нюансы использования и подключения.

Пути решения

Итак, мы перечислили основные причины, из-за которых часто глючит парктроник. Теперь обозначим все возможные пути решения:

Чтобы сенсоры работали, их нужно почистить, внешне и изнутри. Для этого придется выполнить демонтаж, предварительно, сняв бампер. Датчики протирают мягкой ветошью, просушивают, удаляют наждачной бумагой следы окиси, наросты. Чтобы освободить локаторы от наледи, загоните авто в теплый бокс, и хорошенько просушите элементы (демонтаж не нужен).

• Чтобы восстановить изоляцию в местах врезки, когда будете вставлять сенсоры назад, используйте герметик.
• При подозрении на перекос или нарушение устойчивости крепления, следует отрегулировать посадку датчиков.
• Если вы поняли, что датчик не работает по отобразившемуся на экране коду, придется обращаться в сервисный центр.
• Блок управления, а также монитор, зуммер или LED-дисплей можно разобрать, очистить мягкой щеточкой от пыли, зашкурить места видимых окислений наждачной бумагой. Нелишней станет сушка устройства в теплом помещении;

• Хорошенько изучите настройки гаджета, снизьте порог чувствительности мануально, откалибруйте точность;
• Если парктроник перестал работать после замены аккумулятора, попробуйте выполнить сброс настроек гаджета до заводских. Еще один нехитрый выход – отключение/подключение аккумулятора. Этот метод на удивление часто работает – системные ошибки бесследно исчезают.
• Если электронный блок после всех произведенных манипуляций по-прежнему не работает, увы, обращения к квалифицированным мастерам не избежать. Они произведут ремонт или замену датчиков.
• Если вы пришли к выводу, что парковочный радар не работает из-за проводки, придется проверить все кабели. Прозвонить мультиметром каждый проводок от сенсора к блоку управления, а также кабеля от блока к фарам. При необходимости, проводку полностью реставрируют.

Что делать

Покупая парктроник для своего автомобиля, нужно убедиться, что он исправен. Новая деталь должна реагировать на любые препятствия, размещенные спереди или сзади машины. Если сигнал о преграде отсутствует, лучше отказаться от приобретения этой модели и подыскать другой вариант.

При появлении проблем в работе старого устройства следует провести очистку его поверхности от грязи и пыли, которая скапливается по мере использования системы. В частых случаях такие простые манипуляции восстанавливают работоспособность деталей.

Осуществляя чистку, важно уделять особое внимание местам, где закреплены датчики. На них не должны присутствовать загрязнения, иначе датчик не сможет нормально принимать сигнал и передавать его электронному блоку. Также следует осмотреть надежность крепления рабочих элементов

Также следует осмотреть надежность крепления рабочих элементов

Также следует осмотреть надежность крепления рабочих элементов.

Как определить неисправный датчик

Определить неисправный датчик парктроника несложно. Проверку осуществляют посредством прикасания к датчику во время работы силовой установки на холостом ходу. При отсутствии неисправностей датчик должен слегка вибрировать, а при контакте с пальцем издавать треск. Если такие признаки не замечаются, значит он не был выведен строя.

При необходимости диагностировать блок управления, понадобится обращение в автомастерскую. Своими руками проверить такую сложную систему невозможно. Но делать вывод, что неработоспособность парктроника связана с блоком, можно только после тщательного диагностирования других частей прибора.

Чтобы проверить парковочный радар на предмет короткого замыкания, достаточно применить омметр и соединить концы щуп с выводами блока. При появлении замыкания или наличии обрыва, стрелка прибора будет оставаться на нуле. Для устранения дефекта нужно связаться со специалистом.

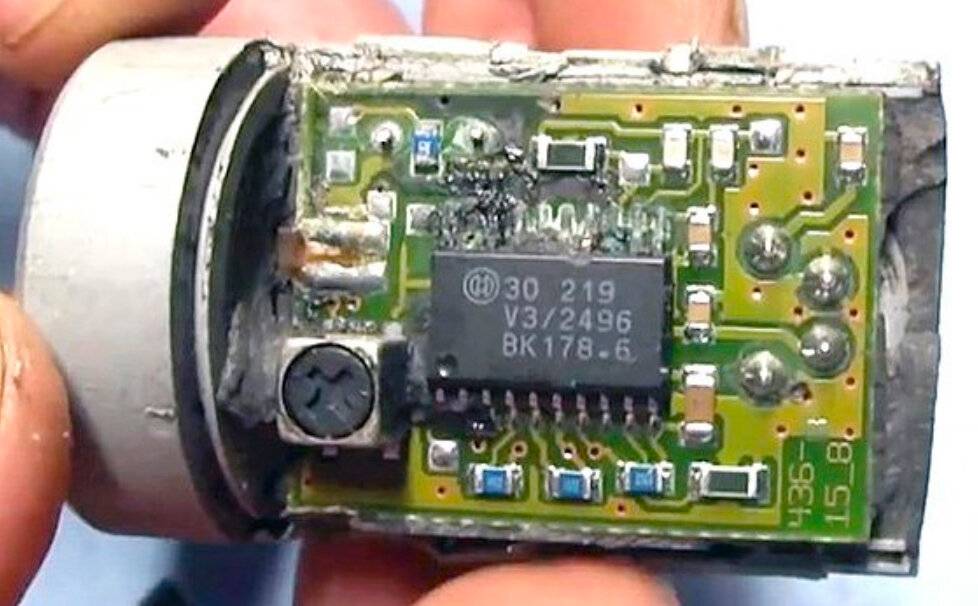

Но в домашних условиях несложно продиагностировать печатную плату. Для этого выполняется демонтаж крышки, под которой может накопиться грязь или пыль. Нередко внутри конструкции блока оказываются следы накипи. В таком случае понадобится замена радиодеталей, включая конденсатор.

Ремонт

При повреждении датчиков парктроников можно попытаться восстановить их своими усилиями. Первое решение — просушивание радаров. Если устройство глючит после дождя, снега или посещения мойки, возможно на нем находится жидкость. В таком случае система вернется к прежнему режиму работы сразу после просушки. Если этого не случилось, понадобится демонтаж и вскрытие устройства для проверки мембраны на предмет повреждений. Вышедшая из строя деталь нуждается в замене. Но осуществлять такое действие самостоятельно не стоит. Лучше доверить его автомобильному мастеру.

Если не работают парктроники, но датчики очищены от грязи и воды, возможно случилось повреждение металлизированной ленты. Определить проблему несложно — любой дефект будет замечаться визуально.

При отсутствии сигнала от ленточного парктроника, диагностика и ремонт будут осуществляться по тем принципам, что и в случае с системой датчиков.

Первым делом нужно оценить внешнее состояние рабочих узлов и избавиться от загрязнений.

Дальше следует проверить надежность соединения и фиксацию проводов.

Устранить сбой в заднем или переднем парктронике своими руками проблематично. Такую задачу лучше доверить специалисту из сервисного центра или станции технического обслуживания.

Как предотвратить поломки

Чтобы не сталкиваться со сбоями в работе парктроников, необходимо вовремя обслуживать их, защищая от негативных факторов. В первую очередь следует обезопасить систему от воды и грязи, поэтому после каждой езды в дождливую или снежную погоду, посещения мойки и езды по бездорожью, нужно проводить очистку датчиков. При появлении незначительных проблем в виде нечастых ложных срабатываний обращаться в сервисный центр не обязательно.

Но если проблема заключается в полном выходе из строя или отображении неточных результатов, без вмешательства профессионального мастера не обойтись.

Ремонтные премудрости

Выполнение диагностики диктует выбор эффективного метода исправления дефектов. В случае когда парктроник постоянно пищит, речь идет о загрязнении датчиков. Необходимо их осмотреть, протереть сенсоры сухой мягкой тканью. Особенно он любит издавать подобные звуки в морозный день или после помывки. Это случается из-за того, что вода попадает в сенсор, замерзает на морозе. Просушка приспособления избавляет от необходимости починки. Для этого можно поставить любимую «ласточку» в отапливаемое помещение.

Настройка в этом деле имеет значение: при неверном настраивании датчиков приходится сталкиваться с назойливо-стабильным сигналом аппарата. Происходит пищание или нет, близка вероятность замены датчиков. Сделать это лучше в сервисе. Во избежание реакции на растущую траву понадобится регулировка чувствительности устройств. Сервисная книжка, пара отверток – вечные спутники самостоятельного ремонта, однако лучше этого не делать: процесс трудоемок, не оправдан. Специалисты СТО с профессиональными знаниями, грамотным подходом, знанием технического состояния гораздо быстрее разберутся, в чем дело, и найдут максимально результативную тактику устранения неисправностей.

Датчик не работает

Если восстановление положения сигнализатора не решило проблему, скорее всего он сломан. Вы могли повредить устройство, или же поломка произошла после изначального продавливания во внутрь бампера из-за удара. Для замены нужно снять бампер, отклеить или отщелкнуть старый датчик и отсоединить его от электросети. После этого присоедините новый и зафиксируйте его.

Перед заменой проверьте контакты на блоке парктроника. Возможно, фишка неработающего датчика слетела или прикреплена не слишком плотно. Чтобы узнать, какая именно фишка отвечает за задний датчик — переставьте контакты местами и посмотрите на интерфейс парктроника. К примеру, вы присоединили фишку сломанного заднего датчика к соединителю, который отвечает за передний парктроник. Если появляется сигнал о близком препятствии у передней части автомобиля, значит подключенный сигнализатор не работает.

Также обратите внимание на окантовку датчика. Если она сломана, то возвращать устройство в паз бессмысленно

Через время он снова провалится вовнутрь, после чего вам придется ещё раз снимать бампер. При обнаружении трещины или скола на окантовке рекомендуется заменить датчик на новый.

Основные неисправности парктроника

Среди основных неисправностей устройств выделяют:

Брак. Это обычное дело, особенно если учесть, что основная масса предложений на рынке изготовлена в Китае. Решить данную проблему можно лишь возвратом парктроника продавцу или производителю;

Неисправности с проводкой, датчиками или лентой в точках ее монтажа к бамперу;

Неисправности блока управления – это достаточно редкая проблема. Блоки управления качественных парктроников оснащены собственной диагностической системой и если проблема есть, водитель обязательно получит сообщение или какой-нибудь сигнал;

Проблемы с датчиками или лентой из-за налипания грязи, пыли, попадания влаги. Ультразвуковые датчики могут выходить из строя даже при незначительном ударе камня.

Лента требует постоянной очистки для чего ее необходимо демонтировать. Ультразвуковой сенсор особо не боится грязи и влажности. Но влага имеет свойство накапливаться и тогда выводит элемент из строя;

Блок управления парктроников чаще всего выходит из строя также по причине грязи и воды. Нередко при вскрытии диагностируются короткие замыкания;

Еще одна неисправность – это проводка. Проблема достаточно редкая. Такое возможно допустить во время процесса установки системы на авто.

Как проверить парктроники

Проверить датчик парктроника на исправность несложно. Существует несколько способов:

• Тест парктроников на щелчки;
• Диагностика на наличие характерной вибрации;

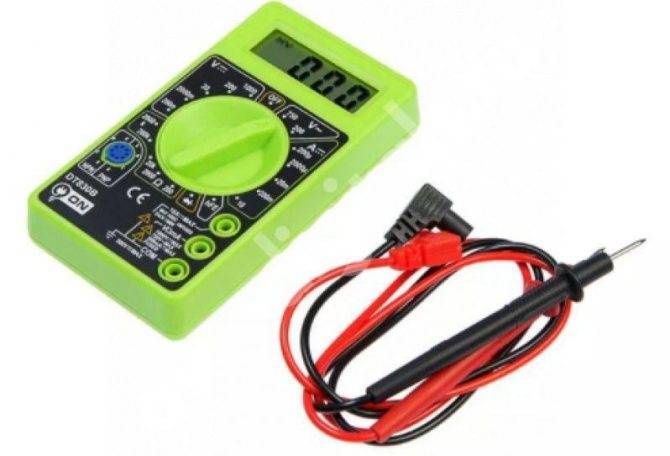

• Проверка парктроника мультиметром в домашних условиях.

Каждый из указанных способов позволит не просто убедиться в неисправности системы сенсоров, но узнать, какой именно не работает.

Для качественной диагностики потребуется помощник, смартфон, мультиметр и инструменты для демонтажа бампера и датчиков.

Как проверить на щелчки?

Активный и корректно функционирующий локатор, при приближении к нему посторонних объектов, издает слабые щелчки. Попросите друга вам помочь:

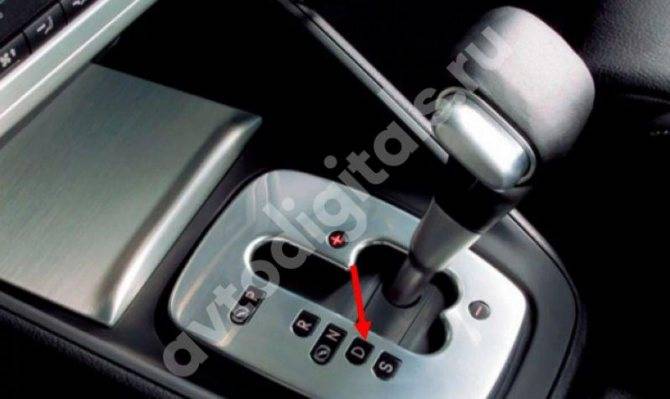

Чтобы проверить задние датчики, следует завести автомобиль и перевести рычаг коробки в режим движения задним ходом (трогаться с места не нужно);

Если же вы не знаете, как определить, какой парктроник не работает впереди, включите первую скорость на механике или режим «D» (drive) на автомате;

Вы же в это время должны сидеть рядом с локаторами и, поочередно поднося к каждому из них ладонь, внимательно слушать;

• Исправные сенсоры должны издавать слабые частые щелчки, примерно 3-6 в секунду;
• Помощник в салоне должен контролировать систему индикации: работает ли зуммер, что отображает графическая шкала?

Как проверить на вибрацию?

Еще одну тактильную проверку производят таким же способом, в паре с помощником:

1. Заведите машину и активируйте парковочный радар;
2. Рабочие сенсоры при работе слегка вибрируют. Это легко проверить пальцем, аккуратно проведя им по поверхности датчика;

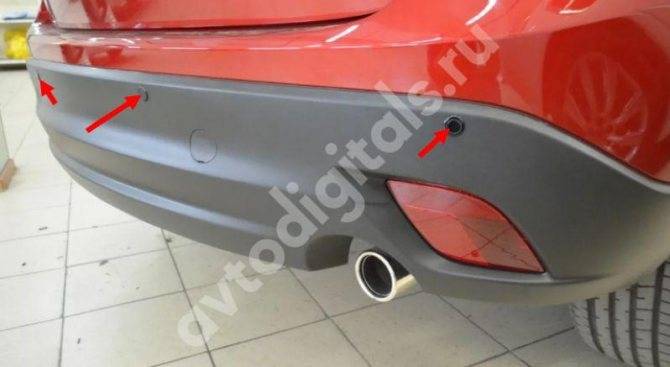

3. Поочередно протестируйте каждую метку на бампере.

Как проверить на щелчки и вибрацию с помощью смартфона?

Обратите внимание, некоторые парковочные радары работают очень тихо, иногда бывает сложно расслышать их щелчки или проверить вибрацию. Чтобы не сделать ложных выводов, рекомендуем проверить данные параметры с помощью специального приложения в смартфоне:. Скачайте утилиту-анализатор звукового спектра (умеет строить диаграмму принятого звука);

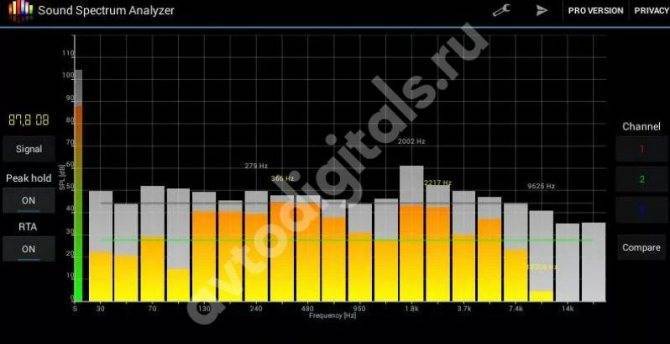

Скачайте утилиту-анализатор звукового спектра (умеет строить диаграмму принятого звука);

• Активируйте приложение и включите двигатель, переведите рычаг коробки в нужное положение (для запуска парктроников);
• Поочередно подносите микрофон к каждому из датчиков. Во время теста слегка покачивайте гаджетом из стороны в сторону (с амплитудой не больше 2 см);
• Каждый сенсор следует записывать в течение 30 секунд
• После, остается только проверить записи. Сигналы вибрации обязательно отобразятся в диаграмме звука. А щелчки, даже слабые, будут слышны, если прибавить громкость.

Диагностика

Проверить работоспособность сенсоров можно тактильно. Во-первых, при активации, если слегка их коснуться, должна ощущаться легкая вибрация. Во-вторых, часто можно расслышать ритмичные щелчки. В крайнем случае, датчики демонтируют и проверяют каждый мультиметром.

Узнать, нормально ли работает электронный блок, поможет опция самодиагностики. Запустите ее принудительно, через настройки и дождитесь результата.

Если ваше устройство не имеет эту функцию, придется наблюдать и тестировать парктроники, как говорится, «в бою». Поставьте любое неопасное препятствие и проверьте, будет ли радар работать, обнаружит ли его присутствие в зоне своей чувствительности.

Как подключить и протестировать

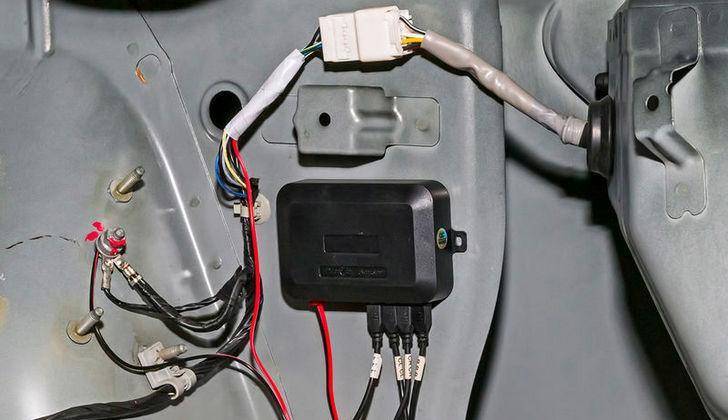

Питание подводится от фишки фонаря заднего хода. Если дисплей устанавливают на торпедо или зеркало салона, то соединительный жгут протягивают по полу автомобиля и поднимают по передней стойке к монитору. В случае установки индикатора на потолок возле погрузочной двери или использовании бипера, прокладывать провода по салону нет необходимости.

После монтажа комплект проверяют на работоспособность. При включенной передаче к сенсорам поочередно подносят предмет до момента появления сигнала. После этого замеряют расстояние до ближайшего датчика, который определил препятствие. Полученное значение будет границей зоны чувствительности.

Для определения минимального расстояния работы сенсора необходимо предмет установить между датчиками (крайним и центральным) и поставить Лада Ларгус в режим заднего хода. Дистанция, на которой не определяется наличие предмета, будет искомой величиной. Этим способом можно определить и «слепую» зону.

Если парктроник не реагирует на наличие предметов в рабочей зоне, необходимо определить, какой элемент вышел из строя. Для этого при включенном питании нужно слегка коснуться излучателя сенсора. Работоспособный элемент издает щелчки, которые будут ощущаться пальцем. Неисправность может появиться и в соединительных проводах. Поэтому не надо спешить выбрасывать датчик без проверки целостности линий.

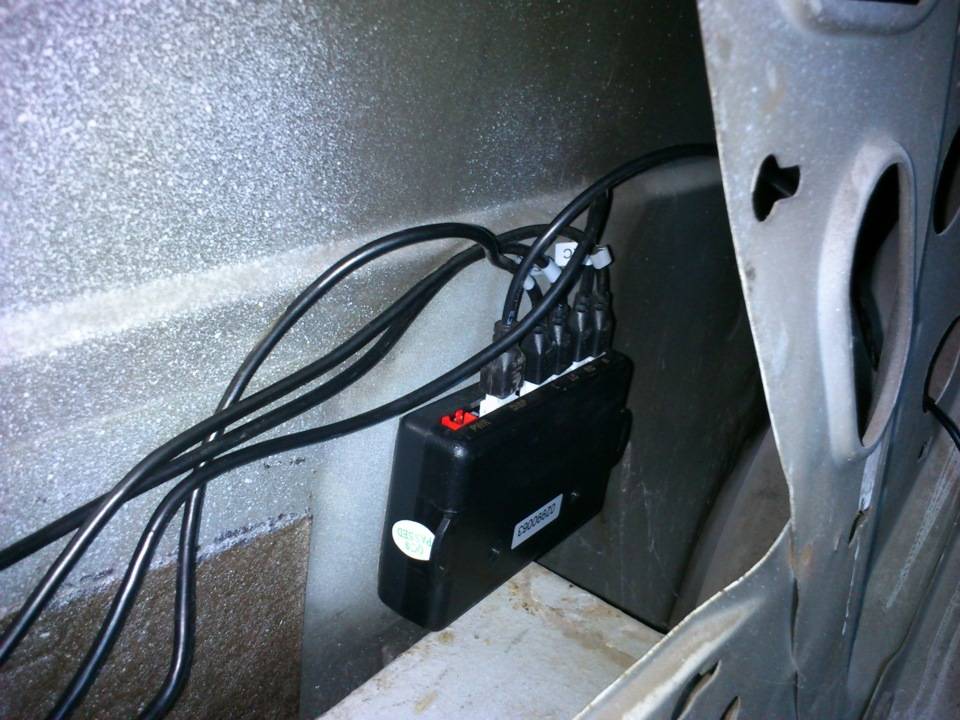

Работоспособность блока проверяют подключением заведомо исправного датчика. Если комплект реагирует на предметы, то блок исправен. Дефектные элементы нужно заменить в кратчайшее время, т. к. эффективность работы системы снижается, что может негативно отразиться на результатах парковки.

Возможные причины неисправностей

Учитывая все рассмотренное ранее, можно сказать, что парктроник по своей сути довольно простое устройство. В его состав входит минимальный набор компонентов. Отсюда и соответствующее число неисправностей.

Их появление не зависит от самого автомобиля. Кому-то повезло получить радар еще в комплектации. Другие же сами дополняют свое авто. Парктроники часто встречаются на самых разнообразных машинах. Особенно на таких, как:

• Лада Приора;
• Тойота Рав 4;
• Киа Соренто;
• Лада Ларгус;
• Хендай ix35;
• Лада Веста;
• Фольксваген Пассат;
• УАЗ Патриот;
• Шевроле Каптива;
• Шевроле Круз;
• Kia Sportage 3;
• Шкода Октавия;
• Мерседес;
• Хендай Солярис и пр.

Перечислять можно бесконечно долго. Но здесь куда важнее другое.

Существует несколько основных причин, почему парктроник вдруг перестал работать, либо начал отображать некорректную информацию, преждевременно или с опозданиями присылать оповещения.

Если вы и у себя на машине заметили неполадки, тогда наверняка причина кроется в одном из следующих факторов.

Повреждение проводки. Системы бывают проводными и беспроводными. При использовании проводки ее не так сложно повредить и пережать;
Неправильная установка датчиков

Здесь важно разобраться в том, как узнать какой датчик не работает. Проверьте их крепление и степень неподвижности

Если элемент шатается и плохо держится, причина именно в нем;
Заводской брак. Это нельзя исключать. Особенно при покупке дешевых комплектов от сомнительных производителей. Потому лучше не экономить, а также заказать установку в сертифицированном автосервисе;
Загрязнения и влага. Если система функционировала нормально, а затем появились проблемы, возможно причина банальная. Датчики загрязнились или на них попала влага. Это актуальная проблема большинства парктроников, за которым требуется периодический уход;
Короткое замыкание в блоке управления. Даже при использовании беспроводной системы закоротить может электронный мозг радара. Опять же из-за грязи, влаги, пыли или высокой температуры.

Все перечисленные причины объективно можно считать банальными, очевидными и вероятными. Но никто не говорит, что парктроник невероятно сложная система, для поисков причин неисправностей которой обязательно нужно быть мастером компьютерной диагностики.

Проверка датчиков

Если у вас система работала нормально, но вдруг возникли проблемы, обязательно начните проверку с очистки датчиков от загрязнений.

Причем очистку важно выполнять не только на поверхности сенсора, но и в зоне крепления. При каждой проверке не забывайте убеждаться в том, что фиксация осталась нормальной, датчики не шатаются и не смещаются со своего посадочного места

Если же чистка не дала никаких результатов, придется проверить устройства на предмет их функционирования. Для этого двигатель запускается на холостых оборотах, а затем вы к каждому сенсору прикладывайте палец. Если датчик исправен, он будет трещать или вибрировать.

При отсутствии ответной реакции можно говорить о том, что сенсор вышел из строя. Далее действуйте по ситуации, ремонтируя или меняя приспособление.

Металлизированная лента

Если у вас используется электромагнитный парктроник, тогда вместо датчиков будет применяться специальная лента.

Ее диагностика выполняется еще проще, чем в ситуации с датчиками. Устройство ленты элементарное. Она может не работать в случае, когда были нанесены какие-то механические повреждения. Потому проверка сводится к тому, чтобы убедиться в отсутствии или наличии глубоких царапин, образовавшихся трещин или иных дефектов.

Если с лентой все хорошо, видимых повреждений нет, тогда проверяется электронный блок управления.

Проверка блока

Реже всего проблемы возникают в составе блока управления. Но полностью исключать такую вероятность нельзя.

Применяются 2 метода диагностики.

• Метод визуального осмотра. Суть в том, чтобы проверить плату, на которой могут появиться сгоревшие компоненты. С прибора снимается крышка и все внимательно осматривается. Гореть плата может из-за влаги, пыли и загрязнений на корпусе;
• Проверка омметром. Или подойдет мультиметр, включенный в соответствующем режиме. С его помощью можно проверить устройство на наличие короткого замыкания. Щупы подключаются к выводам. Если стрелка на нуле или прибор показывает знак бесконечности, произошло замыкание. Нужна замена.

Думаю, теперь вы знаете, почему парктроник может выходить из строя, и что нужно делать в той или иной ситуации.

Потому буду прощаться с вами.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых материалов на нашем сайте!

Почему не работает парктроник: основные причины и неисправности

Всем привет! Автомобили становятся все более умными и наполняются разной электроникой. Уже далеко не новинкой выступает система помощи при парковке. Он же парктроник. Сегодня мы затронем тему того, почему не работает парктроник, с чем это может быть связано и как определить причину неисправностей.

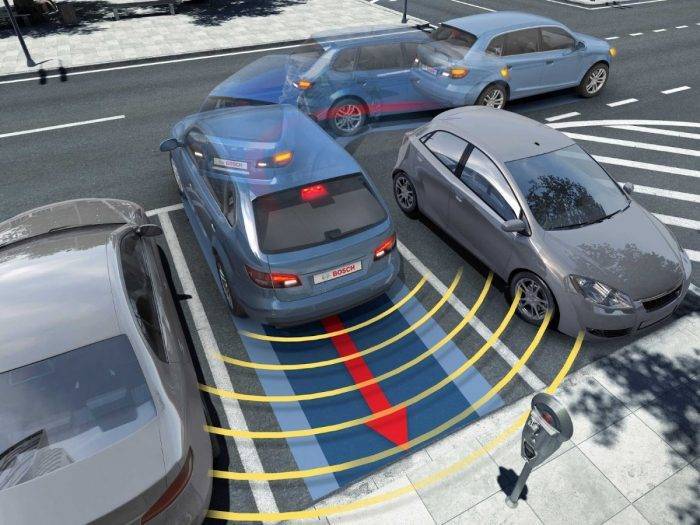

Радар для парковки позволяет снизить риски для водителя столкнуться с другими машинами, участниками движения и просто разными предметами, когда автомобиль паркуется в условиях ограниченного пространства, едет задним ходом.

Парктроник бывает передний и задний. Думаю, всем известно, каков у него принцип действия и как работают радары. На авто размещаются специальные датчики, которые реагируют на приближающиеся предметы. Оповещение приходит в виде звукового сигнала или графики, которая выводится на дисплей внутри салона. Причем интенсивность сигнала нарастает по мере приближения.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.
