Как самому проверить высоковольтные бронепровода зажигания

Диагностика высоковольтных проводов

Как производится проверка высоковольтных своими руками?

Вариантов у вас есть несколько:

1. Для первого потребуется лампа и кусок проволоки. Сначала необходимо оголить края провода, после чего один конец проволоки фиксируется на минусе аккумулятора автомобиля, а второй подводится к контакту лампы. Аналогичные действия своими руками необходимо произвести с другим концом высоковольтника — он подсоединяется к плюсовому выходу аккумулятора, а второй выход соединяется с корпусом лампы. В том случае, если лампа загорелась, то диагностика своими руками говорит о том, что сам высоковольтник работоспособен.
2. Еще один вариант диагностики своими руками — без использования лампы, но вам потребуется сам провод. Для начала необходимо завести двигатель, при этом обороты должны быть небольшими. Если мотор не заводится, то необходимо, чтобы помощник крутил стартер. Сам высоковольтник необходимо поднести к массе двигателя — при попытке запустить двигатель между контактом провода и массой авто должна проскакивать искра, если ее нет, то высоковольник нужно менять или произвести диагностику свечей.

Как проверить бронепровода без инструментов?

Явные проблемы со свечными высоковольтными проводами можно выявить с помощью визуального осмотра, без каких-либо дополнительных инструментов. Есть 5 методов как проверить работоспособность провода без тестера.

Первым делом осмотрите все провода на отсутствие видимых повреждений — трещин, изломов, дефектов изоляции (особенно если видна токопроводящая жила). Повреждения часто проявляются в районе креплений и колпачков. Также отодвиньте колпачки и проверьте состояние центральной жилы — возможно, она уже совсем перегорела.

В полевых условиях вместо тестера может выступать лампочка габаритных огней и кусок провода. Закрепляем провод одним концом на минусе АКБ, а вторым на лампочке. Высоковольтный провод крепим к плюсу АКБ и с помощью отвертки прислоняем к лампочке. Если лампа горит, провод исправен.

Как проверить бронепровода на пробой

Демонстрируется проверка проводов на пробой (методом визуальной проверки с использованием дополнительного проводника)

Когда провод кажется рабочим, но есть перебои в зажигании, то проблема может быть из-за невидимых повреждений изоляции, давая пробой на массу автомобиля. Этот дефект можно проверить в темноте или используя дополнительный провод. В темное время суток или в гараже с выключенным светом заведите двигатель и посмотрите на провода. В местах пробоя будет заметно искрение. Такой метод эффективнее всего применять когда на улице ли под капотом очень влажно!

Также выявить пробой свечных проводов поможет самодельный прибор из дополнительного проводника. Нужно взять медный провод с двумя зачищенными концами — один крепим на кузов автомобиля, второй формируем в виде полупетли и ей проводим вдоль всех проводов при включенном моторе. В местах пробоя будет заметно искрение. В условиях гаража можно сделать специальный рычаг из резинового шланга, к которому прикрепить конец провода с петлей — так будет еще безопаснее. Чтобы такая проверка на пробой была более эффективнее, лучше побрызгать провода водой из мелкого распылителя. Так вы имитируете дождевые условия, когда система получает дополнительную нагрузку!

Для “проверки проводом” можно использовать также “крокодил” для “прикуривания” автомобиля. Один конец цепляем на кузов, вторым открытым разъемом проверяем провода.

Если нет мультиметра, то кроме такой петли может применяться и еще один метод. Наматываем 2-3 витка бронепровода на отвертку и при работающем двигателе касаемся отверткой корпуса ГБЦ. Это позволит определить факт пробоя, но не его конкретное место.

Перед тем как проверять бронепровода на пробой, убедитесь, что вы соблюдаете все требования техники безопасности, чтобы не получить поражения током. Работайте в диэлектрических перчатках, не касайтесь металлических частей автомобиля.

Минус описанных выше методов в том, что они не всегда дают результат. Провода могут быть работать, но делать это неэффективно и все равно требовать замены. Поэтому если проверка без инструментов не дала четких результатов, а признаки неисправностей проявляются, стоит использовать проверку мультиметром.

Как правильно выбрать качественные высоковольтные провода, на что обратить внимание

При покупке высоковольтных проводов следует учитывать не только их марку и фирму-производителя

Особое внимание необходимо обратить на модель мотора. А обусловлено это тем, что изготовитель при проектировании транспортных средств закладывает конкретные стандарты проводов, которые нужно учитывать при замене либо ремонте

Один из критериев выбора — напряжение, на которое рассчитан кабель. Если провод не выдержит напряжения, то может произойти пробой в изоляции, в результате чего провод выйдет из строя. Кроме того, при выборе необходимо учитывать материал, из которого изготовлен кабель. Провод должен иметь оптимальную гибкость, а также быть устойчивым к высоким температурам и воздействиям химически активных материалов.

Устройство высоковольтного провода

До 30-х годов прошлого века, влиянием импульсных помех на приборы автомобиля пренебрегали. Сопротивление медной жилы было близко к нулю. С появлением автомобильных радиоприемников, выяснилось, что наводки от высоковольтных электрошнуров создают настолько сильные радиопомехи, что устройства трещат и не могут являться источниками приятного звука. Инженеры придумали устанавливать последовательно с токонесущей жилой, резистор 4-15 кОм. Это снижало радиопомехи.

Современные высоковольтные провода изготавливаются с проводящим слоем из графита сопротивлением 5-20 кОм. Они могут использоваться без дополнительного ограничителя тока.

Также используются витые стальные жилы, укрепленные прочными нитями из кевлара, с ферримагнитным сердечником.

В качестве изоляторов, используются материалы:

• полиэтилен;
• поливинилхлорид;
• феропласт;
• силикон;
• металлическая навивка, как экран.

Изоляция представляет собой комбинированные слои, отличающиеся наличием одного или другого компонента в зависимости от предпочтений производителя.

Симптомы и неисправности высоковольтных кабелей

Среди основных симптомов:

• двигатель троит;
• неоправданно резко изменяется тяга;
• мотор глохнет, плохо заводится;
• повысился расход топлива;
• увеличился выброс CO;
• ВВ провода искрят;
• снизилась мощность двигателя.

Симптомы показывают, что неисправность вызвана неполным сгоранием топлива и связана с системой зажигания, хотя подобные признаки поломок характерны и для других систем авто.

Дополнительные элементы

Назначение дополнительных элементов состоит в обеспечении простоты текущей эксплуатации высоковольтного кабеля. Представлены медными наконечниками и защитными колпачками, которые одеты на оба конца кабеля. Наконечник представляет собой кабельную часть разъемного соединителя. Резиновый или силиконовый колпачок блокирует прямой доступ к металлу и увеличивает пробивную стойкость изделия, не допуская попадания грязи на контакт.

Кабель с установленными на него такими элементами превращается в удобный для использования шнур, который подключается к распределителю и свечам простым линейным движением.

Особенность включения проводов с малым и средним погонным сопротивлением

Для защиты высоковольтной части системы зажигания последовательно с проводом, который имеет малое и среднее погонное сопротивление, включают балластный резистор. Его функция заключается в ограничении максимального тока, протекающего по кабелю в момент искрового разряда свечи.

Сопротивление резистора рассчитывается таким образом, чтобы при характерных для вторичной обмотки малых величинах тока, который подаётся на свечу, падение напряжения на нем при нормальном режиме работы было невелико. Таким образом, наличие этого дополнительного компонента не сказывается на функционировании системы зажигания. При пробое же изоляции, коротком замыкании и иных неисправностях, ток не может заметно возрасти из-за его ограничения резистором, что надежно защищает остальные элементы.

Резистор может располагаться в различных местах цепи. Изменение его местонахождения не сказывается на эффективности его функционирования.

Признаки

Не стоит по каждой проблеме ДВС лезть к проводам системы зажигания, ведь они отвечают только за нее. Если говорить конкретней, то зона их влияния связана с поджогом топливной смеси, поэтому симптомами являются:

• проблемный запуск двигателя (особенно под дождем);
• «глюки» электрических приборов, например, магнитолы;
• плавающие холостые обороты;
• дерганый разгон;
• снижение мощности двигателя;
• повышенный расход топлива.

Но, большинство симптомов могут быть вызваны износом свечей зажигания, поэтому будем проверять именно бронепровода визуальными осмотрами и различными приборами (мультиметром и осциллографом).

Визуальная проверка

Возможно вы найдете внешние повреждения, но лучшим способом будет завести двигатель ночью. Тогда пробой сам выдаст себя искрой, особенно если подкапотное пространство очень влажное, но не стоит поливать двигатель.

Дополнительный провод

Также место пробоя можно найти дополнительным медным проводом. Возьмите провод, зачистите его края, а одни из них скрутите в полукольцо. После одну часть подсоедините к кузову, а полукольцом водите вдоль каждого бронепровода. В месте пробоя вы также увидите искрение. В этом случае можно немного смочить провода, но лишь немного.

Отвертка

Этот способ выяснит сам факт пробития, но не его точное место. Задача намотать несколько витков на длинную отвертку и ее концом прикоснутся к блоку ГБЦ. Искрение подтвердит факт неисправности.

Отключение проводов

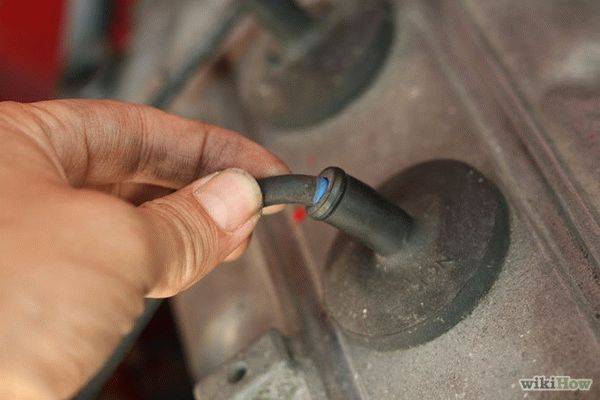

Запустите двигатель и поочередно отсоединяйте провода от свечи зажигания, наблюдая за работой двигателя. Если при отсоединении работа мотора не изменяется, то этот провод неисправен и его необходимо заменить.

Такой способ подойдет не всем, так как не везде провода в открытом доступе. В основном такой доступ предоставлен карбюраторным ДВС, но некоторые инжекторные моторы, например, АвтоВАЗа также имеют эту особенность.

Основы выбора измерительных устройств

На сегодняшний день новые технологии предъявляют особой усовершенствованные технические средства для измерения, контроля точности и при восстановлении различных элементов электрического тока.

Без применения универсальных измерительных механических аппаратов — осциллографов — невозможно осуществить ряд диагностических операций.

Механизмы контроля, имея разную форму и технические характеристики. Это дает возможность потребителю выбрать устройство с системой измерения тока, которая больше всего подходит для запрашиваемых параметров.

Немалое значение при покупке приборов имеет его стоимость, которая зависит от сложности изготовления элементов конструкции.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

1. Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
2. Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
3. Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
4. Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи.

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.

На автомобилях с бензиновыми моторами топливная смесь поджигается искровым разрядом, поступающим на электроды свечей по специальным проводникам, снабженным усиленной изоляцией. Токоведущие жилы не вечны – в процессе эксплуатации они изнашиваются и приходят в негодность – частично или полностью. Проверка высоковольтных проводов зажигания – одно из первых диагностических мероприятий, выполняемых при нестабильной работе силового агрегата (двигатель «троит»). Операция производится в гаражных условиях, посещать автосервис не обязательно.

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам: — Произошел разрыв токопроводящей жилы, по которой идет импульс. — Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону. — Сопротивление превышает допустимое значение. — Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.). Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе. Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Это интересно: Что делать, если ваше авто угнали?

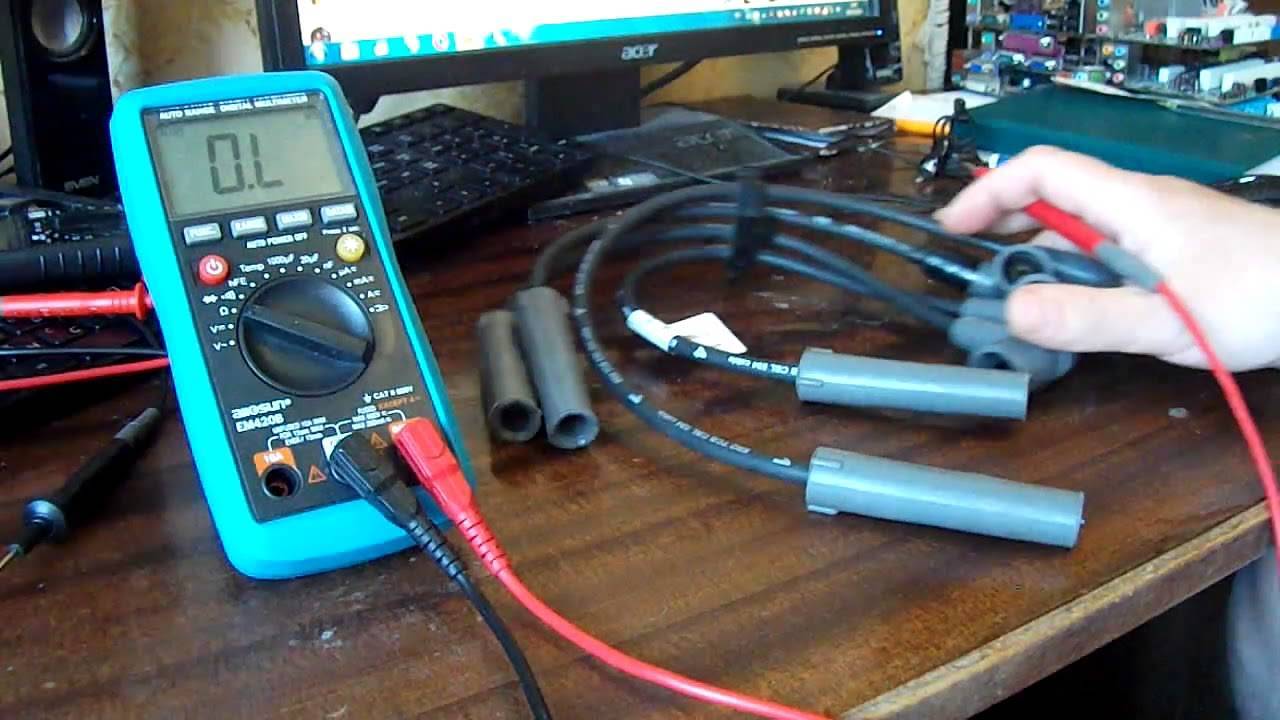

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр. — Включите режим омметра. — Снимите провод со свечи первого цилиндра и катушки зажигания. — Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов: Tesla — 6 кОм Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре) ProSport — почти нулевое сопротивление Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Проверка проводки

Проверка высоковолтных проводов зажигания начинается с простой диагностики, потому как все вышеперечисленные симптомы неполадок могут означать поломку иных частей системы двигателя или еще чего. Для простой проверки лучше дождаться темноты. Потом нужно оголить небольшой участок провода с одной и другой стороны и замкнуть один конец на корпус тачки или АКБ, а второй нужен для маневра: водим им по стыкам проводки, заглушкам и так далее. При пробоине сразу будет искра. Результат на лицо – требуется замена. Но этот способ первичный, он касается прямой утечки тока, что не всегда является причиной нерабочего состояния высоковольтников. В случае с напряжением такой номер не прокатит.

Чтобы померить его, нужно знать, какое сопротивление должно быть у высоковольтных проводов. Ведь у каждого провода от определенного производителя свое сопротивление, технические характеристики и размеры:

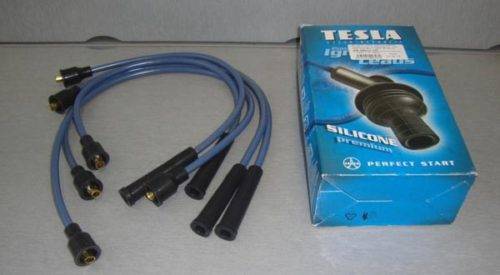

1) Тесла — 6 кОм, его часто подделывают, тогда можно выжать целых 8 кОм

2) Слон — от 4 до 7 кОм

3) ПроСпорт стремится к нулю

4) Карген — 0,9 кОм

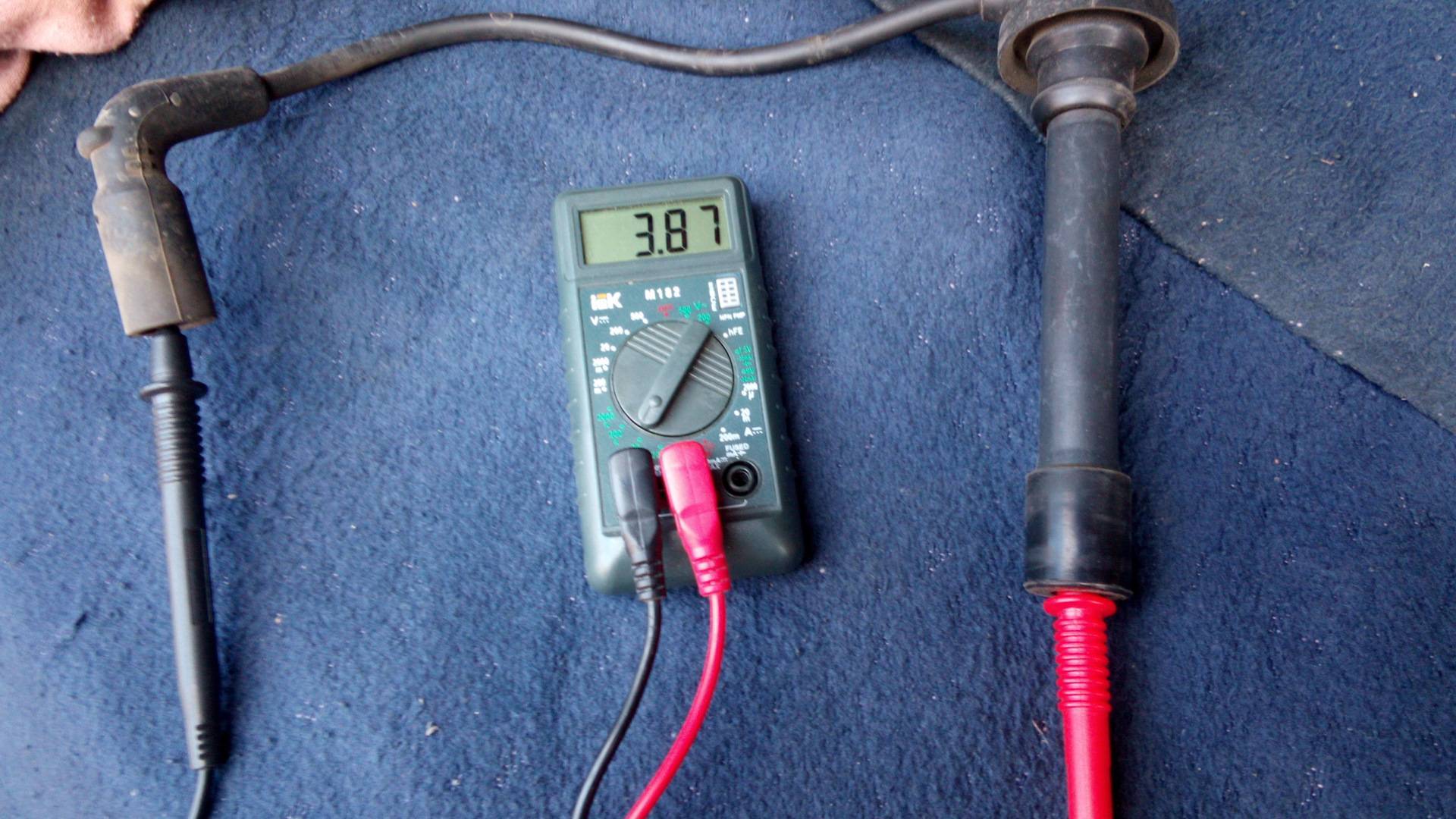

Проверка высоковольтных проводов зажигания мультиметром

Для измерительных работ нужен простой мультиметр, котрый мы переводим в режим омметра. Мерить будим по одному проводу, один за другим снимая с цилиндров слева направо и с самой катушки. Процедура несложная:

1. убедитесь, что машина заглушена
2. снимайте конец провода с крепежа на цилиндре
3. снимайте противоположный конец с крепления катушки зажигания
4. надо оба конца подцепить к мультиметру
5. считываем показания
6. записываем их, чтобы не забыть
7. еще три раза проделываем это с оставшимися проводами

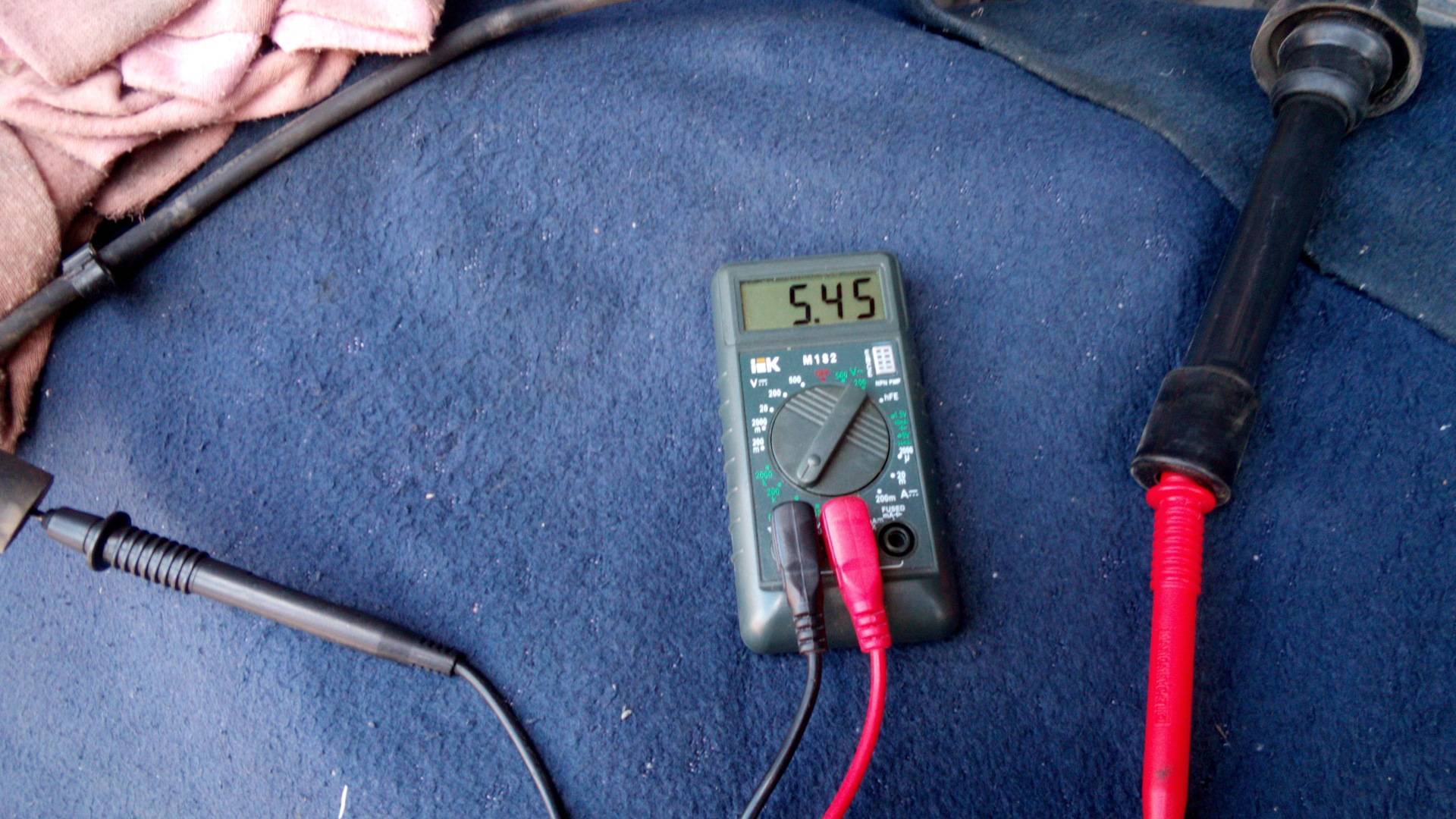

Нормальное сопротивление – это числа в пределе от 3,4 до 9,8 кОм. Конечно, все это зависит от фирмы-производителя, на резиновой коже провода набит этот параметр. Если у вас разница с допустимым значением, которая варьируется от 2 до 4 кОм – это нормально. Но не больше! Если больше, то провода не годные для езды, их нужно поменять.

Меняем провода всегда комплектом! Даже если один пришел в негодность, а остальные в нормальном техническом состоянии.

Вот, в принципе, и все. Теперь следует поставить на место старых проводов купленные новые.

Кратко об устройстве проводников

Раньше для подачи разряда от катушки к свечам применялись традиционные ВВ провода с медным многожильным сердечником (на жаргоне – бронепровода). Недостаток подобных изделий – постепенное переламывание тонких проволочек из-за низкой эластичности. В современные автомобили производители устанавливают гибкие кабели с неметаллической жилой, сделанной из стекловолокна с углеродной пропиткой. Токоведущая часть обернута несколькими вспомогательными оболочками:

• полимерный экранизирующий слой;
• внутренняя изоляция, изготовленная на основе силикона;
• каркас в виде оплетки из прочной синтетики;
• наружная силиконовая изоляция.

Старые изделия с медными жилами имели практически нулевое сопротивление, отчего установленное на автомобиле радио «хрипело» от помех. Нынешние провода высокого напряжения обладают повышенным сопротивлением, позволяющим экранировать помехи.

Для подключения к контакту свечной «люльки» углеродная жила выведена за пределы изоляции и загнута в обратном направлении. Снаружи сердечник обжимается медной клеммой, надеваемой на контакт свечи. Сверху соединение защищено плотным диэлектрическим колпачком. Второй конец проводника подключен к катушке зажигания аналогичным образом.

Важное преимущество новых высоковольтных бронепроводов – эластичность и гибкость. Благодаря данным качествам изделие служит значительно дольше медных предшественников

Но рано или поздно наступает момент, когда углеродно-силиконовые ВВ провода изнашиваются и начинают «хандрить».

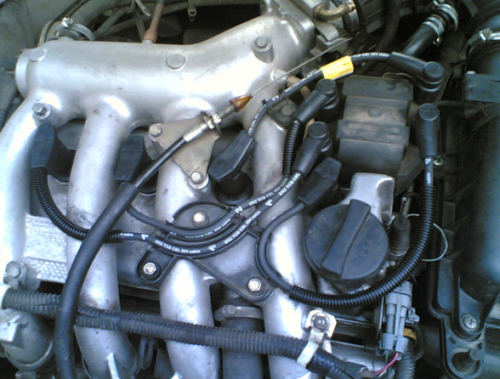

Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

При возникновении некоторых неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 (таких как неустойчивый холостой ход, провалы, потеря мощности и приемистости и т. д.) следует проводить проверку не только карбюратора, но и элементов системы зажигания (проверка зажигания 2108). В частности свечей зажигания, крышки трамблера, бегунка, высоковольтных проводов и т. д. В этой статье более подробно разберём как проверить исправность высоковольтных проводов.Проверка без специальных приборов (на глаз) Старый, проверенный, довольно эффективный, способ. Неоднократно описанный в разных статьях на данном сайте (например, «Проверка системы зажигания автомобилей ВАЗ»). Суть данной проверки заключается в визуальном осмотре высоковольтных проводов на работающем двигателе в темноте (ночь или темный гараж). Наличие на проводах искрения свидетельствует об их неисправности, так как такое искрение — наглядный пример утечки тока. Выбракованные таким образом высоковольтные провода подлежат замене.

Помимо этого следует осмотреть центральную жилу провода. В ряде случаев ее выгорание приводит перебоям в работе двигателя, особенно на холостом ходу. Для этого сдвигаем резиновые наконечники на обоих концах провода и проводим осмотр.

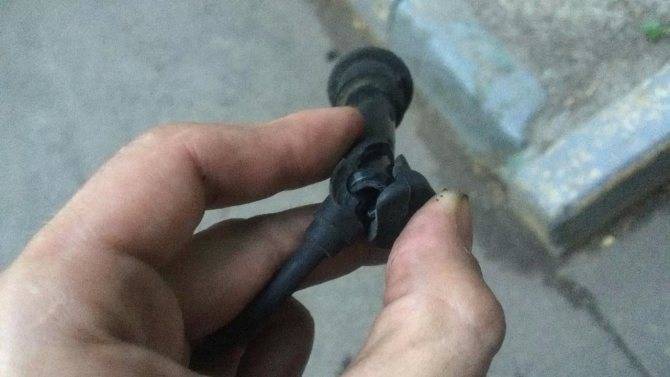

осмотр центральной жилы высоковольтного провода

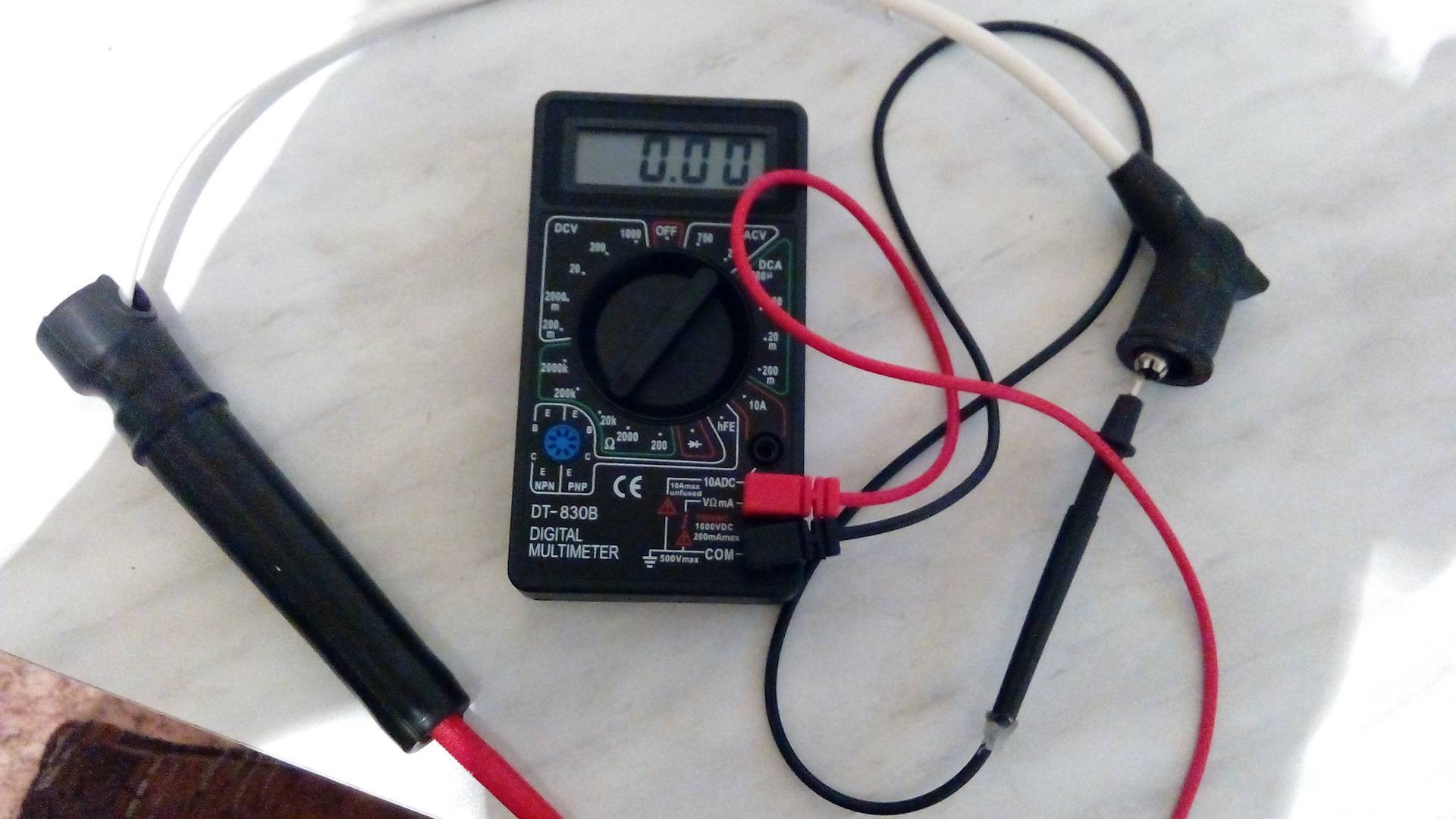

Проверка при помощи мультиметра, омметра или аналогичного прибора меряющего сопротивление

Она позволяет более точно выявить неисправные или близкие к неисправным высоковольтные провода.

Выставляем прибор в режим омметра. Подсоединяем наконечники его проводов к металлическим концам высоковольтного провода. Наблюдаем показания. Норма 3,5 – 10,0 кОм. На изображении показано реальное измерение сопротивления высоковольтного провода мультиметром. Из показаний прибора видно, что провод исправен.

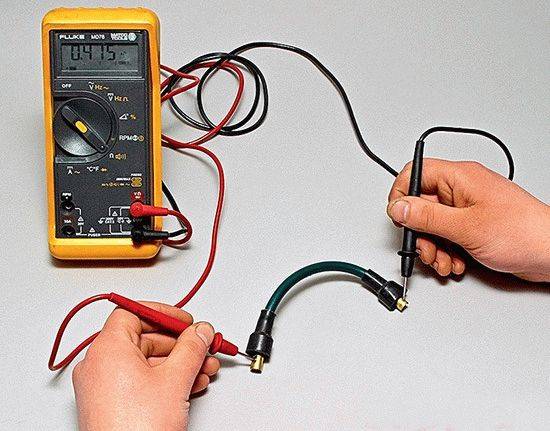

измерение сопротивления высоковольтного провода мультиметром

Примечания и дополнения

— Высоковольтные провода для проверки прибором отсоединяем по очереди и измерив сопротивление ставим назад. Если снять все сразу, можно запутаться в какой последовательности их ставить обратно.

— Снятые провода стоит протереть от грязи и пыли сухой тряпкой. При наличии не оттираемых на сухую загрязнений можно протереть спиртовым раствором (водка, одеколон и т. п.), но не бензином или растворителем. Во избежание их повреждения.

— Помимо проверки высоковольтных проводов стоит проверить соединения проводов низкого напряжения в системе зажигания, по схеме.
