Высоковольтные провода зажигания: как проверить и распознать симптомы неисправности

Рекомендации по проверке

Многим начинающим автолюбителям интересно узнать, как снять катушку зажигания, ведь проводить процедуру необходимо с демонтированным устройством. Стоит знать и об основных видах проблем, возникающих при работе этого модуля.

Основные неисправности

В старых машинах найти устройство довольно просто, ведь оно устанавливалось в поле видимости автолюбителя. Если начать поиски с центрального проводника распределителя зажигания, то проблем не возникнет. Также можно быстро отыскать и индивидуальные катушки, чаще всего расположенные над свечами.

Среди основных признаков неисправности этого модуля следует отметить:

• Отсутствует искра и двигатель не может стартовать.
• Силовая установка троит во время работы и особенно это заметно при высокой влажности.
• Во время компьютерной диагностики были обнаружены пропуски зажигания в некоторых цилиндрах.
• Наблюдаются спады в тяге при нажатии на педаль акселератора.
• Силовая установка с трудом и в первую очередь — при низкой температуре воздуха.
• Наблюдается серьезный перегрев устройства.
• Подходящие к устройству проводники изменили цвет.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти. Если говорить о самых распространенных неисправностях, то можно отметить:

• Переполюсовка АКБ.
• Частый перегрев катушки.
• Замыкание электрической проводки.
• Механические повреждения устройства.
• Резкие температурные колебания.

Проведение диагностики

Необходимо ознакомиться и с информацией о том, как прозвонить катушку зажигания мультиметром, ведь эта информация будет полезна всем владельцам механизмов, оснащенных бензиновыми силовыми установками. Это измерительное устройство позволяет контролировать напряжение и сопротивление. Переключатель измерительного прибора необходимо установить в положение «200 Ом» и, прикладывая щупы к контактам «+» и «К», измерить показатель сопротивления первой обмотки катушки.

Чаще всего трудности возникают при диагностике сдвоенных катушек, так как первичная обмотка в них соединена с разъемом. Для ее проверки использовать мультиметр можно только в том случае, если пользователь хорошо знаком со схемой катушки. Диагностика вторичной обмотки проводится между двумя высоковольтными проводниками.

Это интересно: Два простых способа замены жидкости ГУР для всех машин

Без определенного набора знаний в области радиоэлектроники определить неисправность индивидуальных катушек будет достаточно сложно, так как необходимо собрать электросхему. Однако есть один способ, который всегда срабатывает. Если силовая установка троит, то следует начать последовательно отключать клеммы катушек во время работы движка.

Если после этого мотор начал двоить, то в этом цилиндре отсутствует искра. Для решения этой задачи можно провести и компьютерную диагностику. Но даже если во время проверки будет указан номер цилиндра без искры, это не позволяет однозначно говорить о неисправности катушки. Зная, как проверить сопротивление катушки зажигания мультиметром, можно достаточно быстро определить источник проблемы и провести замену вышедшего из строя элемента. Многие автолюбители меняют на иномарках фирменные катушки на устройства от ВАЗа, так как они стоят значительно дешевле.

Какое должно быть сопротивление высоковольтных проводов зажигания

Для того

, чтобы получить самые полные сведения об исправности или неисправности высоковольтного провода используют способ измерения его физических параметров.

Самый несложный электроизмерительный инструмент, что обязан пребывать в багажнике любого автомобиля, — мультиметр. Простенький маленький мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, цена около 300 рублей.

В проводах большого напряжения контролируют два главных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи простого мультиметра запрещено, для этого нужно иметь дорогостоящий мегаомметр, поскольку сопротивление изоляции должно составлять пара сотен мегаОм.

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в совокупности зажигания.

Ограничивающие сопротивления начали использовать, в то время, когда машины стали оснащать радиоприемными устройствами. Они существенно уменьшают уровень радиопомех. Помимо этого

, они имеютеще одну ответственную функцию зашиты схемы управления и катушки зажигания от пробоя при перегрузки по высоковольтной цепи.

Это быть может, в случае если свеча имеет закорачивающий нагар, и при пробое высоковольтного провода на кузов автомобиля.

Во многих машинах ограничивающие сопротивления ставят в бегунок, в некоторых машинах свечи имеют ограничивающий резистор. Время от времени резисторы вставляются в колпачки свечей. Но в большинстве авто используется распределенное сопротивление в высоковольтных проводов.

В противном случае говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

• нихром, сплав никеля с хромом;
• хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
• полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
• стекловолокно с напылением графита.

Время от времени таковой проводник имеет форму спирали, как в электроплитках.

Для проверки высоковольтных проводов мультиметр нужно перевести в режим измерения сопротивления на предел 20 кОм. Потом подсоединить щупы прибора к противоположным выводам провода.

Измеряемое сопротивление не должно быть больше сопротивление 20 килоОм (в большинстве случаев эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

В некоторых марках машин, к примеру DODGE, в качестве добавочного сопротивления употребляется варистор. Его проводимость изменяется в зависимости от напряжения, проверить таковой провод посредством мультиметра запрещено.

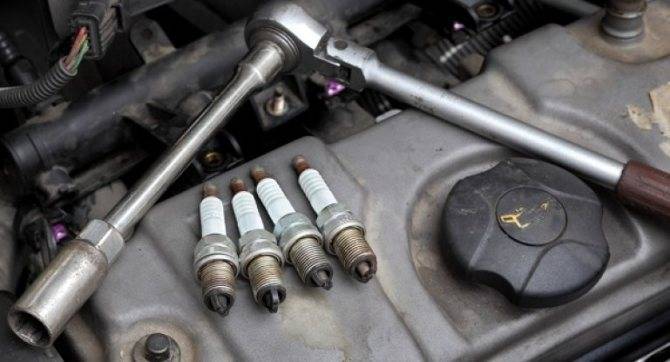

Срок службы свечей зажигания

Безотказная работы свечей зажигания может быть вполне реальной даже свыше 100 000 км пробега. Хотя, реальный эффективный срок службы этих компонентов составляет от 30 до 50 тысяч км.

Если свечи зажигания не будут выдавать оптимальной искры, то топливо не будет воспламеняться должным образом. В результате этого теряется мощность двигателя, появляются перебои в его работе и увеличивается расход топлива.

Чтобы избежать появления описанных выше симптомов, необходимо выполнять простые рекомендации:

1. Заправляйте только проверенное и качественное топливо. Это позволит предотвратить появление красного налета на электродах свечей
2. Необходимо установить оптимальный зазор между боковым и центральным электродом. Если зазор будет слишком маленьким, искра будет слабой и мощность двигателя будет далека от максимальной. Если зазор наоборот будет большим – возникнут перебои в работе двигателя, что приведет к постоянным рывкам при движении.
3. Используйте свечи зажигания только те, которые рекомендует производитель вашего автомобиля. Калильное число необходимо строго соблюдать.
4. Производить замену строго по регламенту завода изготовителя вашей машины

Если даже после замены свечей зажигания перебои в работе двигателя остались, то необходимо проверить высоковольтные свечные провода. Обычно они служат достаточно долго и могут испортиться в основном при механическом воздействии. Но бывают случаи, когда они изнашиваются изнутри.

Для того, чтобы проверить их на работоспособность, необходимо протестировать провода при помощи мультиметра и узнать значение сопротивления. Обычно в инструкции по эксплуатации к вашему автомобилю указаны допустимые значения сопротивления свечных проводов.

Если в результате проведенных замеров выяснилось, что параметры превышают допустимые, высоковольтные провода необходимо заменить на новые. Что касается цены на данные компоненты, то для свечей стоимость может быть от 150 до 1500 рублей в зависимости от типа и производителя. А цена проводов будет примерно в два раза ниже.

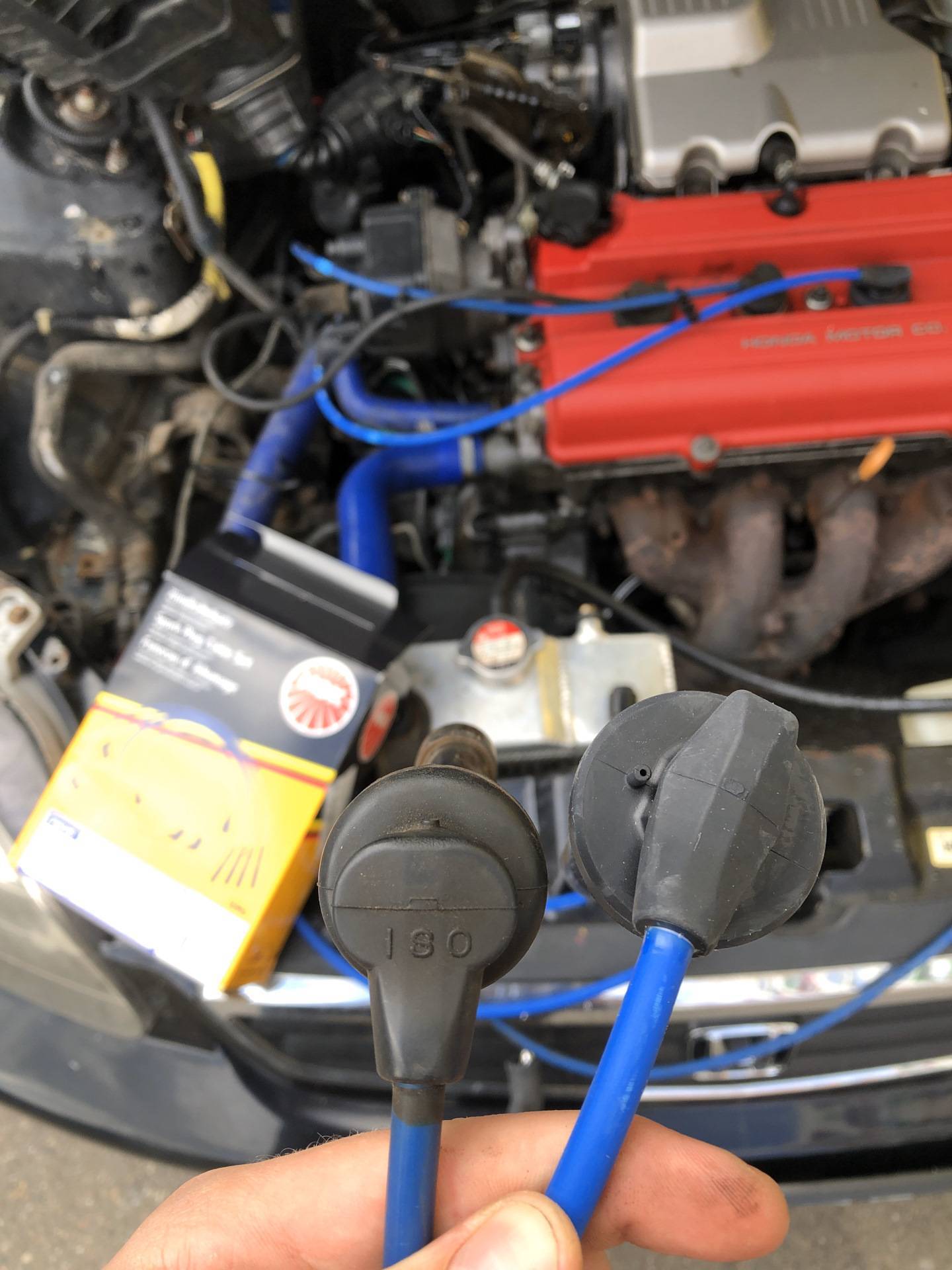

Причины выхода бронепроводов из строя

Почему бронепровода вообще перестают работать? Самая распространенная причина — это естественный износ и старение. Работая в условиях сильного перепада температур, вибраций и под воздействием высокого напряжения, изоляция высоковольтных проводов со временем перестает выполнять свою функцию. Также страдают места соединений со свечами и катушками или трамблером, то есть “колпачки”.

В результате такого воздействия провода начинают “пробивать”, теряя часть передаваемого на свечу зажигания напряжения. Также под воздействием электрического тока центральная жила со временем выгорает и истончается — поэтому у проводов растет сопротивление.

Зачастую результаты старения можно заметить визуально — по трещинам и повреждениям проводов. Но если их не видно, пробой помогут определить другие методы диагностики.

Вторая распространенная причина — это механические повреждения. Они возникают в результате некорректной замены проводов или неудачных действий во время ремонта

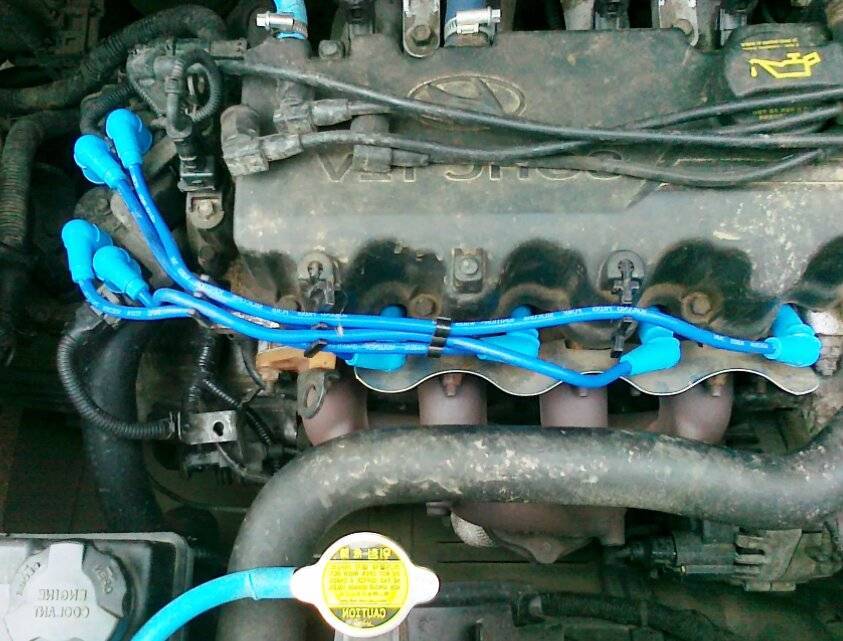

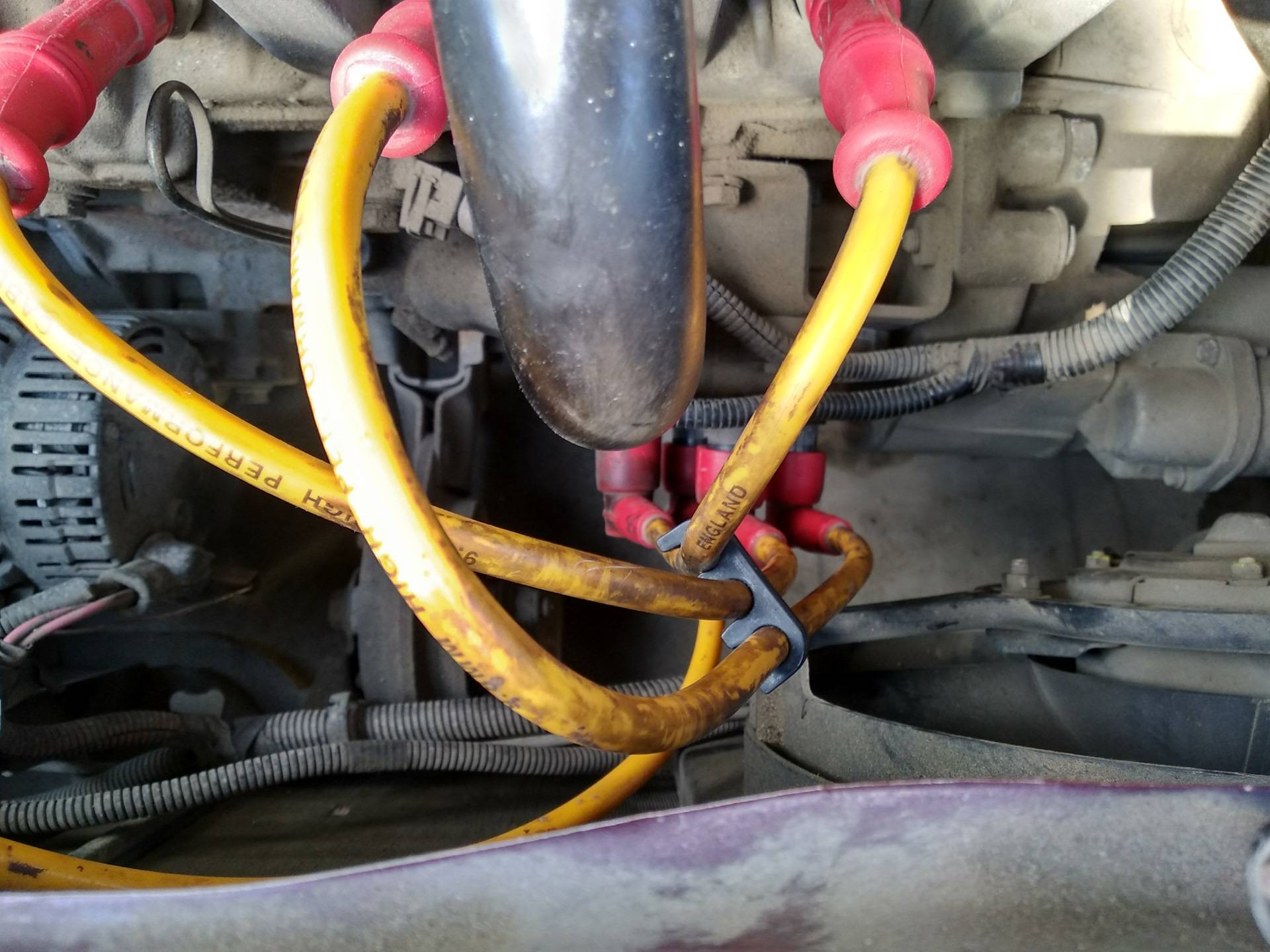

Поэтому важно всегда укладывать провода с использованием хомутов — так, чтобы исключить их соприкосновение с другими деталями под капотом. В таком случае чаще всего возникает обрыв внутри провода, хотя возможен и пробой — поэтому и нужна диагностика

Помните, что в случае повреждений провода их самостоятельный ремонт изолентой или силиконовым герметиком не позволяет восстановить заводские характеристики изоляции.

Более редкие причины — это неисправности других компонентов системы зажигания. Например, при пробое катушки может быть превышено максимальное напряжение для провода и он полностью выходит из строя. Или дефекты в работе свеча зажигания могут приводить к росту сопротивления соответствующего ей провода.

Специалисты рекомендуют производить замену высоковольтных проводов каждые 80-90 тысяч километров пробега либо после замены каждого третьего комплекта свечей (при условии использования обычных никелевых).

Что нужно знать автовладельцу о свечах зажигания?

На всех современных авто установлен ДВС. Энергия, необходимая для работы автомобиля, получается за счет сгорания топливной смеси внутри цилиндров двигателя. Автомобильные СЗ предназначены для воспламенения горючей смеси. От их исправности зависит пуск мотора, мощность и расход топлива. Поэтому нужно знать, когда менять свечи зажигания и вовремя выполнять эту процедуру.

В бензиновых моторах используются искровые СЗ, они состоят из следующих элементов:

• металлического корпуса;
• центрального электрода;
• одного или двух боковых электродов;
• металлического наконечника для присоединения высоковольтного провода;
• керамического изолятора.

СЗ испытывают большую нагрузку, а от их исправности зависит бесперебойная работа бензинового мотора (автор видео — ZapPrivozTV).

Признаки неисправности

Владельцы новых иномарок могут узнать срок замены свечей зажигания по специальному индикатору Check Engine на приборной доске.

Водителям, не имеющим индикатора, необходимо знать признаки, по которым можно понять, когда нужно менять свечи зажигания:

• холодный двигатель плохо заводится, может не завестись совсем;
• мотор работает с перебоями, «троит», плохая тяга, не набирает обороты;
• падает приемистость силового агрегата, снижается мощность;
• увеличивается расход топлива;
• меняется цвет выхлопных газов, увеличивается содержание в них углекислого газа.

Как проверить провода высокого напряжения на автомобиле?

По высоковольтным проводам бензинового двигателя ток попадает на свечи зажигания. При толщине около 7 мм провода должны выдерживать напряжение 40 кВ, генерируемых катушкой высокого напряжения. Провод высокого напряжения должен иметь расчетное сопротивление и качественную изоляцию.

Неисправные или пробитые высоковольтные провода хуже проводят электрический ток, зажигание нарушается, и двигатель теряет мощность, ухудшается динамика, увеличивается расход топлива. При повреждении изоляции искровой разряд может проскакивать непосредственно под капотом, что повышает вероятность пожара.

Поэтому игнорировать проблему нельзя, но нужно знать, как проверить провода зажигания, чтобы выявить причину возникших проблем.

Замер сопротивления высоковольтных проводов

Провода отсоединяются от разрядника и полностью снимаются с двигателя. Для этого используется тестер в режиме измерения сопротивления в диапазоне 20 кОм. Контакты тестера помещаются с двух сторон провода и снимаются показания.

Сопротивление на ВВ проводах может колебаться от 3,5 до 10 кОм, при этом разница этого показателя в одном комплекте проводов двигателя не должна превышать 3 кОм. В противном случае они подлежат замене.

Если провод показывает сопротивление более 10 кОм, он питает дефектную свечу или свеча была с увеличенным зазором. Если в высоковольтной системе зажигания имеется всего один неисправный элемент, нарушается вся работа системы, а элементы выходят из строя.

Проверка высоковольтных проводов зажигания мультиметром – самый надежный способ определения их состояния. Если сопротивление превышает нормативные показатели для данного провода, его нужно заменить.

Проверка высоковольтных проводов при помощи разрядника

Чтобы проверить высоковольтные провода на авто в условиях, близких к эксплуатационным, потребуется специальный разрядник. Они устанавливаются на модуль зажигания и подключаются к устройству. Один провод установлен на разряднике с зазором 14 мм, а второй провод выводится на массу. При помощи специального прибора имитируется работа двигателя.

Устанавливается режим работы в 2000 об/мин., при этом искровой разряд должен быть устойчивым и бесперебойным. После этого провода меняются местами, и проверка повторяется в том же режиме. Эта операция проделывается попарно со всеми проводами, подсоединенными к свечам цилиндров автомобиля.

Проверка проводов на пробой

Проверка на пробой ВВ провода осуществляется при помощи специального приспособления. Это петля из толстой медной проволоки на диэлектрической ручке длиной 30-40 см. Петля закорачивается на массу автомобиля.

Медная петля аккуратно надевается на провод так, чтобы она могла скользить по нему. Провода остаются подключенными к разряднику, который включается в режим имитации работы двигателя на 2000 об./мин. Петля одевается на провод, подключенный к искровому промежутку и проводится по всей его длине.

Если на проводе есть пробой, это будет видно по разряду между проводом и петлей. Обязательно проверяется качество изоляции возле свечного наконечника и колпачка, присоединяемого к катушке высокого напряжения.

Проверка изоляции на пробой

Далее провода меняются местами и тест повторяется. Если в проводе обнаруживается пробой, его необходимо заменить, даже когда его сопротивление отвечает нормативам. Проигнорировав этот момент, можно получить много проблем:

провод начнет пробивать на массу и цилиндр, к которому он ведет, перестанет работать;
искра под капотом может привести к пожару;
перегрузка скажется на работе все электрической системы автомобиля.

Вариант проверки в эксплуатационных условиях

Проверить исправность высоковольтных проводов можно, создавая условия, близкие к реальным. Для этого подкапотное пространство, в том числе высоковольтную катушку и модуль зажигания, обрызгивают «росинкой», создавая эффект сырой погоды. При помощи разрядника имитируется работа двигателя на разных оборотах. Разряд должен оставаться стабильным, без разрывов и пропусков.

Какое должно быть сопротивление высоковольтных проводов зажигания

Качественная работа автомобиля зависит от слаженности всех механических узлов и электрической системы транспортного средства. Если происходит какая-либо разбалансировка, то это отражается на эксплуатации автомобиля в целом. Например, некачественная работа высоковольтных (ВВ) проводов приведет к сбою в системе зажигания, а соответственно будут потери в мощности и другие проблемы.

В статье разберем, какое должно быть сопротивление высоковольтных проводов зажигания и как выявить неисправности в этой части электрической системы. Разберем несколько способов диагностики.

Распространенные проблемы с электрочастью

Кажущаяся простота вопроса о работоспособности этих проводов скрывает достаточное количество часто возникающих проблем с ними. Основные неисправности возникают с токопроводящими характеристиками кабеля.

Причины неисправности бывают следующие:

• утечка напряжения через пробои в изоляции, при этом ток уходит не в нужном направлении;
• в жиле, через которую проходит высокое напряжение, произошел разрыв;
• значение сопротивления существенно превышено;
• есть неполадки с контактами в соединении с катушкой либо свечами.

Если появляется разрыв в цепи высоковольтных проводов, то будет заметен «эффект внутренней искры». Проявляется это в виде разряда, передающегося между разомкнутыми частями. Действие приводит к снижению напряжения, поступающего на свечу. Одновременно формируются паразитические импульсы. Эти явления способны выводить из строя важные автомобильные датчики.

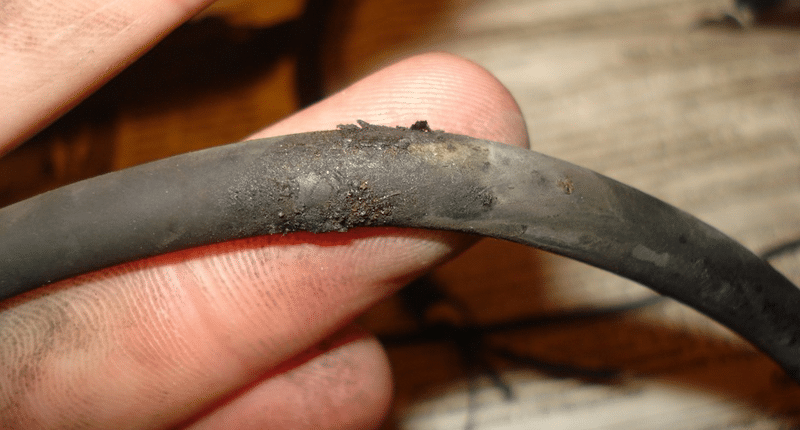

Поврежденный кабель

Каждый из проводов, работающих не должным образом, способен вызывать вибрации в моторе и негативно влиять на работоспособность силовой установки. В связи с повреждениями, зажигание топливной смеси происходит позже или вообще нерегулярно. Это приводит к асинхронной работе в цилиндрах и моторе в целом.

Методы диагностики

Есть несколько способов контроля работоспособности разводящих кабелей, в том числе и проверка высоковольтных проводов зажигания мультиметром.

Проверка мультиметром

Рассмотрим популярные способы проверки:

1. Проводится визуальный контроль на наличие явных механических деформаций (резких изгибов, трещин и т.д.).
2. Контролируется ВВ провод с помощью постороннего кабеля. Потребуется разизолировать концы постороннего провода. Этот опыт проводится в темное время суток. Один конец без изоляции фиксируем на «массу» (чаще это корпус авто), а вторым концом медленно проводим вдоль каждого высоковольтного провода, не пропуская стыки и колпачки. Пробои выдадут себя слабым искрением.
3. Если нет под рукой свободного провода, то можно проконтролировать наличие пробоев с искрением в темное время суток. Для этого достаточно завести мотор, открыть капот и некоторое время понаблюдать за высоковольтными проводами.
4. Диагностика с помощью мультиметра проводится на снятых ВВ проводах. Прибор необходимо перевести в режим омметра и провести замеры между дальними открытыми концами.

Установленные физические показатели

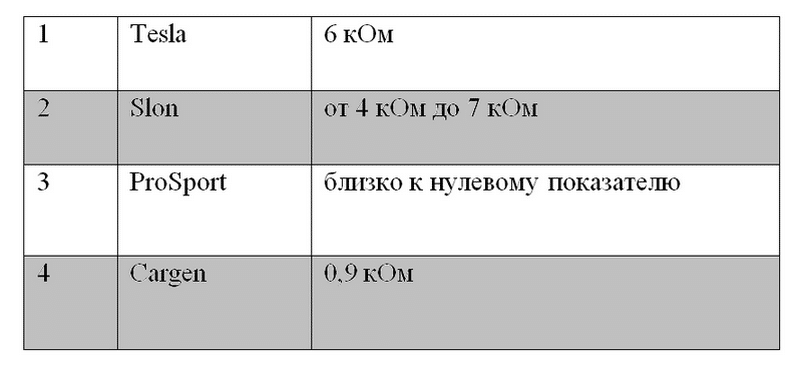

Для высоковольтных проводов существуют фиксированные значения сопротивления. Показатель может отличаться в пределах 3,5-10 кОм. Данные зависят от компании-изготовителя. Обычно фиксированные значения наносятся на внешнюю изоляцию. Если информация стерта, то параметры можно брать из таблицы.

При поштучной диагностике проводов их выходные данные не должны разбегаться между собой более чем на 3-4 кОм. Если такое происходит, то необходимо провести комплексную замену. Ни в коем случае нельзя менять их поштучно. Сопротивление зависит от геометрических и физических параметров используемого в высоковольтных кабелях материала.

Интересное по теме:

загрузка…

Высоковольтные провода зажигания: как проверить и распознать симптомы неисправности

Высоковольтные провода зажигания многие автолюбители привыкли называть свечными проводами. Второе название более понятно описывает их задачу в автомобиле, которая сводится к передаче электрического тока от катушки зажигания к свечам. Из названия можно понять, что данные провода отличаются от всех остальных, установленных в автомобиле. Их особенность в способности выдержать проходящее по ним высокое напряжение и защитить от него другие агрегаты машины. Каждый водитель должен знать, как проверить высоковольтные провода зажигания, поскольку эксплуатация машины при их неисправном состоянии может привести к выходу из строя дорогостоящих устройств и деталей.

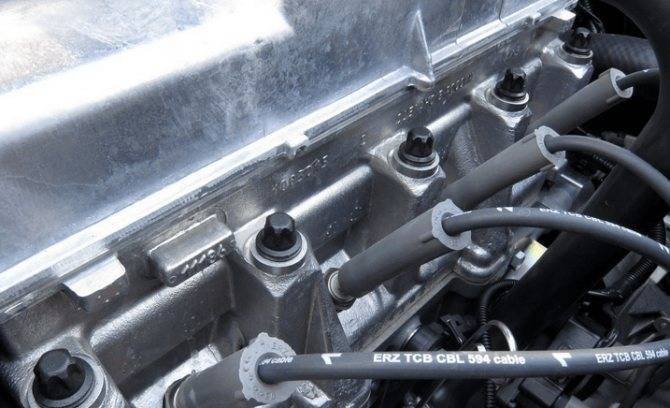

Конструкция высоковольтных проводов зажигания и требования к ним

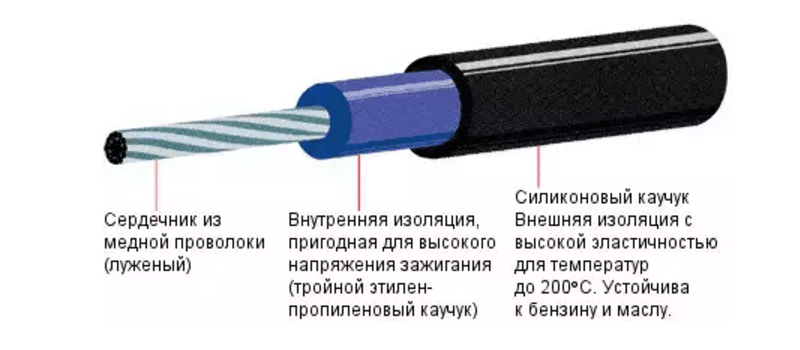

Высоковольтные провода зажигания устроены довольно просто. Они состоят из токопроводящего элемента с металлическим наконечником, двух пластмассовых колпачков и надежной изоляции.

Наиболее важным элементом свечных проводов является именно изоляция, которая выполняет две функции:

• Не позволяет влаге попасть на токопроводящую жилу;
• Сокращает до минимума утечку тока в процессе передачи.

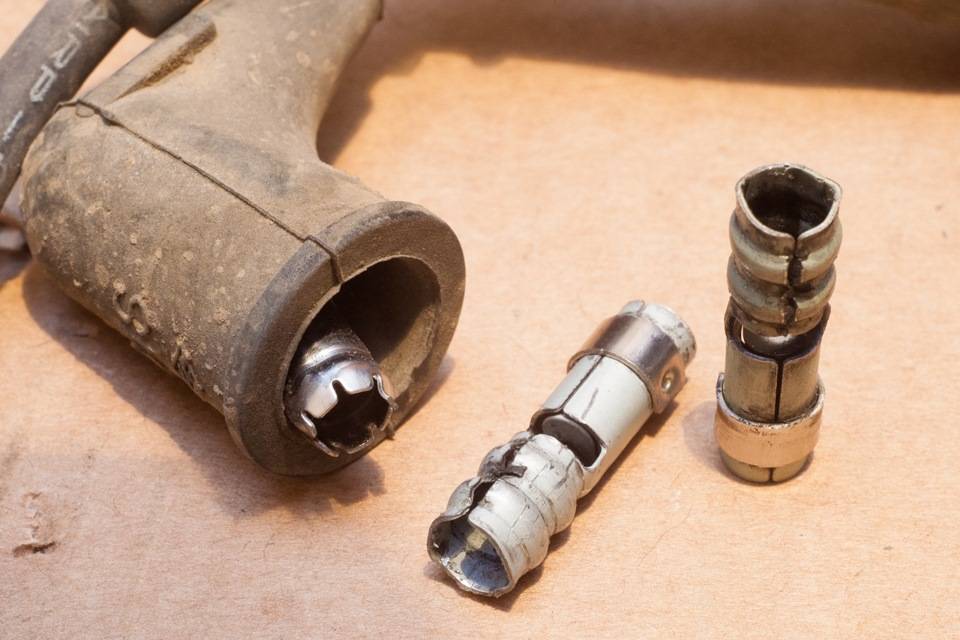

Металлические наконечники свечных проводов необходимы для обеспечения электрического соединения выводов провода с контактами свечи и катушки зажигания. Необходимо, чтобы металлические насадки:

• Были надежно зафиксированы на проводе и прочно соединены с элементами на выводах, тем самым препятствуя рассеиванию передаваемой энергии;
• Имели повышенную антикоррозийную защиту, что необходимо при продолжительной эксплуатации проводов.

Важным элементом свечных проводов также являются пластмассовые колпачки. Их задача в защите выводов катушки зажигания и свечей от воздействия внешней среды. Как и наконечники из металла, пластмассовые колпачки должны быть максимально плотно соединены с другими деталями в цепи передачи тока.

Исходя из информации выше, можно выявить основной список требований, которые предъявляются к высоковольтным проводам. Они должны:

• Справляться с возложенными токопроводящими задачами;
• Сводить до нуля утечку тока в процессе его передачи от катушки зажигания к свечам;
• Выдерживать агрессивную среду подкапотного пространства;
• Работать при различных температурах.

Тепло, вибрации, агрессивная среда – от всего этого разработчики свечных проводов стараются их защитить. Изоляция работает, но и она имеет свой срок службы, который однозначно назвать невозможно. Со временем высоковольтные провода станут менее эффективными, и их потребуется заменить.

Как проверить ВВ

Визуальный осмотр

• Следует осмотреть все провода на предмет видимых повреждений (царапин на изоляции, сильных перегибов, сколов и трещин на контактных колпачках и т. д.)
• Также нужно убедиться в том, что нигде нет пробоев (то есть провод нигде не замыкает и искры нигде не проскакивают). Делать такой осмотр лучше в темноте, так что надо закрыть входную дверь в гараже и выключить свет.
• Если высоковольтный провод не сломан и пробоев нет, можно попробовать им воспользоваться, чтобы понять, цел ли он внутри. Один его конец зачищается и им замыкается «масса» (то есть провод прикладывается к корпусу авто). Вторым концом провода водим по другим деталям, контактным колпачкам, стыкам. Если на каком-либо участке есть повреждение, то возникнет пробой (эту процедуру также лучше проводить в темноте).

Проверка с помощью мультиметра

Если при визуальном осмотре выявить неисправность не удалось, воспользуемся мультиметром. С его помощью можно измерить сопротивление каждого высоковольтного провода.

1. Сначала переключаем мультиметр в режим омметра.

   Мультиметр, установлен в режим омметра

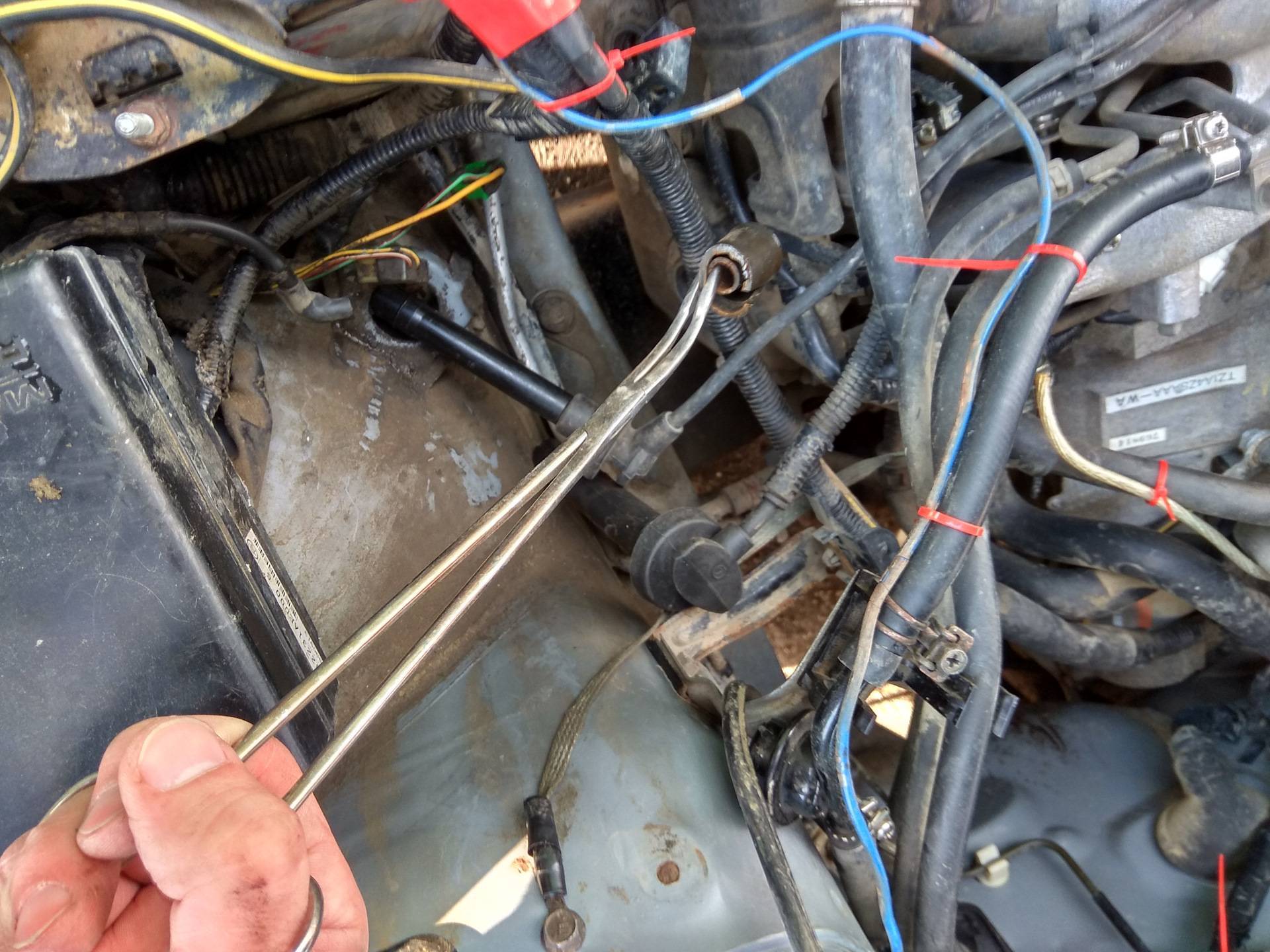

2. Затем отсоединяем высоковольтные провода как от свечей зажигания, так и от контактов на катушке зажигания.

   Высоковольтные провода, отсоединенные от свечных контактов и контактов на катушке

3. Электроды мультиметра поочерёдно подключаются к контактам каждого высоковольтного провода. После чего оценивается сопротивление, которое показывает мультиметр.

Это интересно: За превышение скорости выше, чем на 80 км/ч, предлагают лишать прав на год

Сопротивление высоковольтного провода — 4.8 кОм, провод исправен

Для того чтобы верно оценить показания тестера, следует точно знать сопротивление высоковольтных проводов своего автомобиля (это сопротивление указывается на упаковке, как вариант, сопротивление может быть указано прямо на изоляции каждого провода).

Если высоковольтный провод цел, сопротивление, показываемое мультиметром, варьируется в интервале с 3.5 до 10 кОм (какая это будет цифра — зависит от марки провода, от материала сердечника и от его длины). Если же на мультиметре виден ноль, то это явный признак того, что токопроводящая жила сломана (хотя снаружи этого может быть не видно и провод выглядит целым).

Виды кабеля

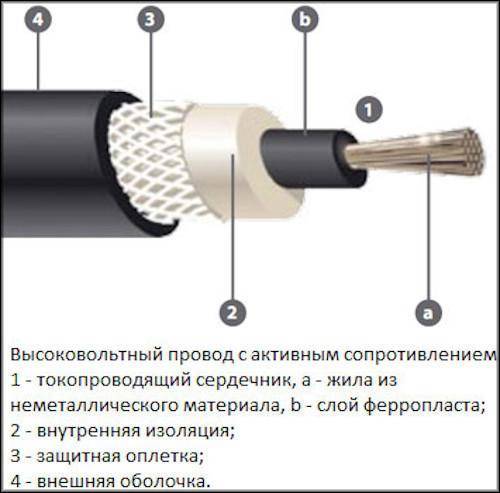

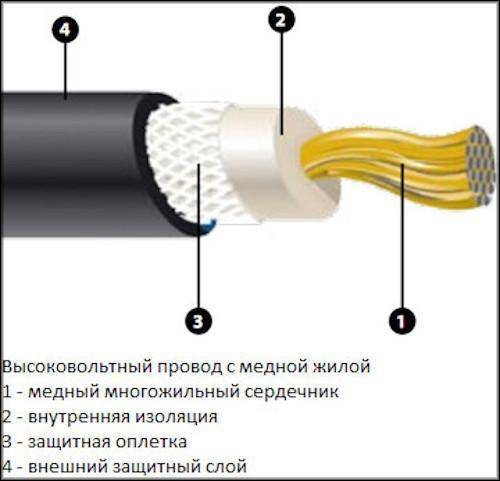

Бронепровод получил свое название от толщины защитной оболочки и внутренней жилы, которые сильно отличаются в большую сторону сравнительно с прочими линиями передачи тока автомобиля. Ранее использовалась монолитная изоляция и плотный тросик из медных проводников.

Со временем «бутерброд» оплетки изменился. Добавились слои изолятора — внешний и внутренний, разделенные усиливающим кордом. Шина тоже модифицировалась — на смену дорогой меди пришли неметаллы, наподобие хлопчатобумажной или льняной нити, кевлавра, стекловолокна или пластика. Для обеспечения их проводимости с определенным сопротивлением, тросики пропитываются взвесями угля или сажи. Основная пропускная способность жилы по току обеспечивается внешним покрытием резистивной шины — ферропластом (силиконом или пластиком с алюминиевой крошкой).

Высоковольтные провода — мощные источники электрических помех, сила которых зависит от характеристик нагрузки шины. Посторонние скачки ЭМИ могут не только вызывать «наводку» на электронные части автомобиля, но и создавать паразитные токи на металлических элементах двигателя. В целях борьбы с проблемой используются три метода, все из которых направлены на повышение конечного сопротивления линии прохождению тока:

1. Мощный резистор в концевом контакте кабеля. Применяется, в основном, для медного бронепровода, сопротивляемость которого изначально низка и составляет 0.022 Ом на метр длинны.
2. Увеличение толщины внутренней неметаллической шины под слоем ферропласта. Таким методом увеличивают активное сопротивление. Резистивность линии становиться 1–6 кОм/м.
3. Пружина из нержавейки поверх ферропласта — организация реактивного сопротивления. Характеристика нагрузки вырастает до 12–40 кОм/м.

Для высоковольтных линий важны и наконечники с защитными колпачками. Именно в них происходит соприкосновение контактных площадок устройств с линией передачи бронепровода

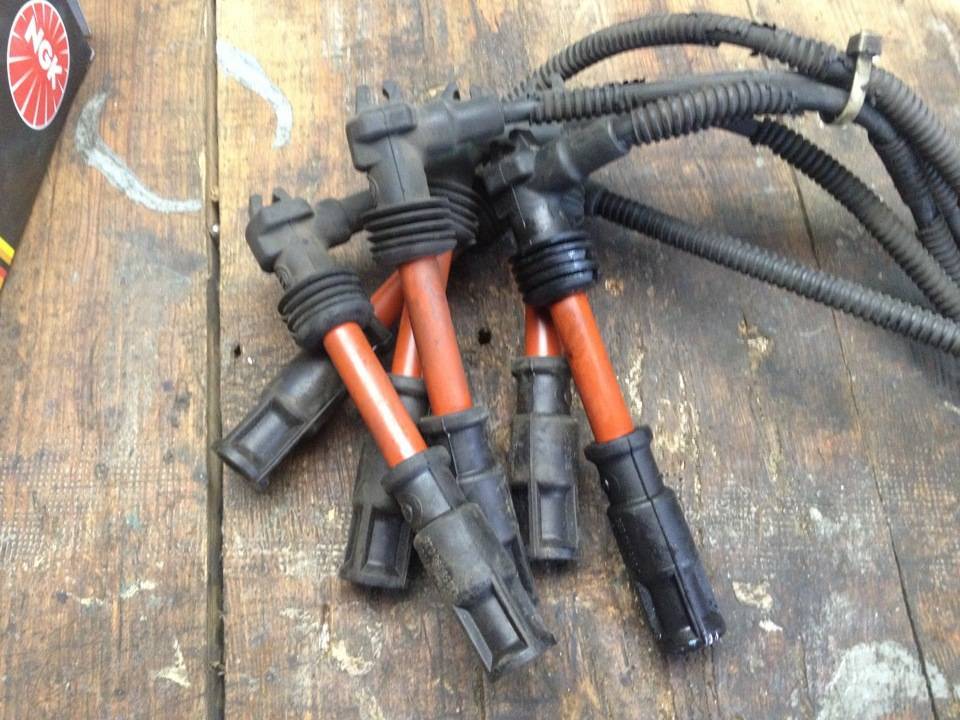

Для конечного владельца может быть важной и форма колпачков. Они выпускаются прямыми и Г-образными. Нормативами для высоковольтных проводов служит национальный ГОСТ Р 53826-2010 и международный ISO 3808:2002

В них заложены требования к сопротивляемости изолятора бронепровода на пробой 35–40 кВт и сохранению его работоспособности, совместно с целостностью, в промежутке от +60 до +110°C

Нормативами для высоковольтных проводов служит национальный ГОСТ Р 53826-2010 и международный ISO 3808:2002. В них заложены требования к сопротивляемости изолятора бронепровода на пробой 35–40 кВт и сохранению его работоспособности, совместно с целостностью, в промежутке от +60 до +110°C.
