Горит лампочка аккумулятора на панели приборов: что делать водителю

Устройство конструкции

Многие ошибочно считают, что такое приспособление выполнено в виде светодиодной лампочки. Однако устройство этого прибора выглядит по-другому. В большинстве случаев используется специальный ареометр, который встраивается непосредственно в корпус АКБ. Это приспособление позволяет точно определить плотность электролита в устройстве. В зависимости от полученных данных, в трубке всплывает шарик определенного цвета, после чего он проецируется на специальное окошко, расположенное на поверхности устройства.

Рекомендуем: Разновидности автомобильных японских аккумуляторов FB

Если батарея полностью заряжена, то на верху трубки находится зеленый шарик, который можно увидеть в окошке и принять за лампочку. Если устройство разряжено, всплывает красный шарик. В случае с черным цветом никакой шарик не всплывает, и в окошке просто виден черный цвет.

Если неисправен аккумулятор

В случаях, когда отсутствует заряд и возникают сбои в работе автотранспортного средства, причиной служит либо неисправность генераторного устройства, либо определенные проблемы, связанные с ним же.

• При сравнении показателей устройства, которое установлено в машине и нового элемента питания, можно всегда точно обнаружить, что проблемы есть.
• После проведения замены конкретного элемента, когда лампочка не горит, можно точно сказать о выходе из строя аккумуляторного устройства.
• Такое случается, когда происходит пластинная сульфитация или они замкнулись.
• В первом случае устройство подлежит ремонту, а во втором – предстоит проведение его полной замены.

Проверяется это довольно простым способом. Понижение уровня аккумуляторной зарядки ниже привычного состояния потребует вновь провести его зарядку, после чего установить на прежнее место.

Когда все в порядке, то индикатор погаснет, а автомобиль сможет продолжать свой путь. Однако, в противном случае другого выхода, как замена на новый аккумулятор, нет.

Диагностика инструментальная

Для дальнейшей диагностики нам потребуется вольтметр. Необходимо проверить напряжение на клеммах аккумулятора при выключенном двигателе. Показания исправной и заряженной батареи должны быть в диапазоне между 12,2-12,5 вольт. Если показатели ниже, чем 12,2 вольта, то необходимо зарядить аккумуляторную батарею специальным зарядным устройством, а если батарея не заряжается или быстро теряет заряд, то ее необходимо заменить на новую.

Проверку напряжения генератора выполняют на заведенном двигателе, при полностью заряженной аккумуляторной батарее. В режиме холостого хода двигателя, при выключенных потребителях напряжение на клеммах аккумулятора должно быть в пределах от 13,0 до 14,0 вольт. При увеличении оборотов двигателя до 3000 обортов в минуту напряжение должно увеличится. Верхний предел напряжения, как правило, составляет 14,5 вольт.

Также необходимо выполнить повторную проверку при включенных электрических потребителях (включенном ближнем свете фар, аудиосистеме, вентиляторе отопителя). Показания вольтметра при такой проверке будут ниже, но при 3000 оборотах в минуту не должны быть меньше 13 вольт. Если показания вольтметра не укладываются в эти параметры или напряжение отсутствует вообще, то неисправен генератор.

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

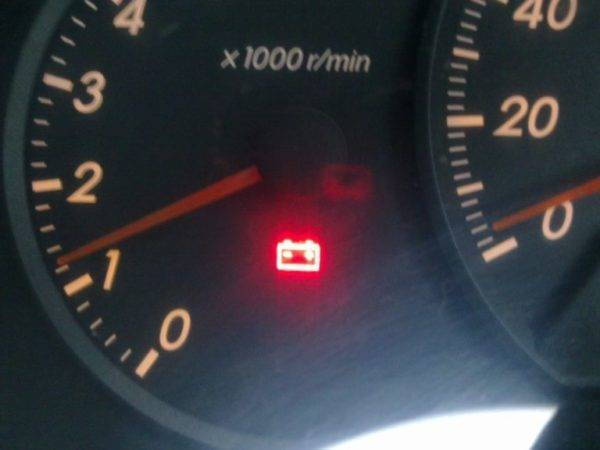

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13.5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить  состояние  зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки  снова промеряется напряжение на АКБ.

Если зачистка не дает результата, тогда нужно проверить напряжение на клемме генератора (один щуп мультиметра подсоедините к клемме генератора, а второй на массу). Если напряжение окажется выше, чем на клеммах АКБ, потребуется зачистить клеммы генератора.  Также может потребоваться полностью заменить провод от генератора на аккумулятор.

Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А.  В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы

Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе. Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны

Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

Кстати, может оказаться, что после включения зажигания горит лампа АКБ, далее не гаснет или моргает после запуска ДВС. Значок аккумулятора на панели показывает, что зарядка или прерывистая, или не идет. Часто причиной является плохой контакт провода с соответствующим разъемом, который выполнен на самой приборной панели.

Если все перечисленные выше проверки не дали результатов,  тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

Как проверить зарядку?

Первым делом, если горит лампа зарядки аккумулятора, проверьте фактическое бортовое напряжение мультиметром.

1. Переведите тестер в режим измерения постоянного тока (-V).
2. Подключите диагностические щупы в разъемы COM (общий минусовой вывод) и VQmA.
3. Щуп, подключенный к выводу COM, приложите к минусовой клемме АКБ, а второй к плюсовой.

Напряжение полностью заряженного аккумулятора находится в пределах 12,7-12,9 В. Нормальный уровень зарядки на холостых оборотах и выключенных потребителях – 13,9-14,5 В. Повторите измерения после включения нескольких мощных потребителей (ближний/дальний свет, подогрев стекла, вентилятор печки и т.п.). Напряжение бортовой сети не должно опускаться ниже 13,8 В.

Контрольная лампа аккумулятора загорается, если потенциал на выводе В+ генератора становится равным потенциалу минусовой клеммы АКБ.

Неисправности генератора

Мы начали наш рассказ с того, что загоревшаяся на панели приборов лампа неисправности, которая выглядит как маленький красный аккумулятор заставила нас остановить автомобиль и выполнить диагностику неисправности. Мы определили кода можно продолжить движение своим ходом и когда этого делать нельзя. Теперь мы определили, что неисправен именно генератор. Рассмотрим возможные варианты неисправности этого агрегата. Вот полный перечень того, что может выйти из строя в генераторе:

• износ щеток
• неисправность реле регулятора
• неисправность выпрямителя (диодного моста)
• износ коллектора ротора
• обрыв обмоток статора или ротора

Большую часть этих неисправностей можно устранить заменой неисправных деталей на новые

Обязательно при проведении ремонта нужно обратить внимание на состояние подшипников генератора. Дивгностику генератора лучше проводить на специальном стенде под нагрузкой

Не горит лампа зарядки поиск причин.

Как необходимо поступить, если при включении зажигания не горит лампа зарядки ? Как быстро найти неисправность? Все последующие действия, касающиеся контрольной лампы, не подходят к ВАЗ 2101 (2103, 2106) .

Первым делом надо определить неисправное место, то есть неисправен генератор или контрольная лампа с проводом. Для быстрого определения необходимо отсоединить тонкий провод от генератора, идущий от контрольной лампы, соединить его с массой автомобиля и включить зажигание. Если лампа при этом загорит, то не исправен генератор. Возможными неисправностями

могут быть обрыв обмотки генератора, неисправность регулятора напряжения, износ щёток или контактных колец якоря и так далее.

Проверка исправности лампы и провода.

В том случае если лампа контроля заряда не загорит необходимо проверить исправность лампы и провода. Для этой проверки не понадобится снимать панель приборов и вытаскивать лампу, что бы рассмотреть целостность нити. Достаточно соединить один щуп мультиметра, в режиме вольтметра, с отключенным проводом, а второй с корпусом автомобиля. Вместо мультиметра можно использовать контрольную лампу мощностью не более 1Вт.

При исправной цепи мультиметр будет показывать напряжение аккумуляторной батареи, а контрольная лампа будет гореть в пол накала. В этом случае перегорела лампа контроля заряда. Если показание вольтметра сильно отличается от напряжения батареи, то возможен обрыв в цепи от контрольной лампы до генератора.

Если рассмотреть подобную ситуацию для ВАЗ-2106 (2101, 2103), то тут обстановка несколько другая. Всё дело в наличие реле Р-702, которое подаёт питание на лампу контроля заряда аккумуляторной батареи и находится под капотом на правом крыле. В этом случае проверка цепи и исправности самой лампы достаточно соединить питающий провод на реле с проводом от контрольной лапы. Если всё исправно, то лампа будет гореть. Для проверки реле лампы необходимо замерить напряжение на жёлтом проводе при работающем двигателе. Напряжение должно быть не менее 6 В. Если напряжение ниже, то неисправен генератор, в противном случае реле.

Проверка генератора.

Если лампа контроля заряда не тухнет при работе двигателя необходимо проверить работоспособность генератора. Так же это надо сделать в случае горения лампы в пол накала. В любом случае для проверки работы генератора необходимо проверить напряжение на клеммах аккумулятора при работающем двигателе. Показания напряжения должны быть в пределах 13,5 – 14,5 В. Проверка производится на средних оборотах двигателя при включенном дальнем свете фар. Горение контрольной лампы заряда, при работе двигателя, в пол накала возможно из-за утечки тока через один из дополнительных диодов выпрямительного моста или неисправности диода в щитке приборов. При этом генератор будет работать нормально и не нуждается в ремонте.

Почему не горит лампочка аккумулятора при включении зажигания? Список банальных проблем

Почему не горит лампочка аккумулятора при включении зажигания?

Причин для подобного поведения лампочки может быть несколько. Некоторые из них безобидны, другие говорят о серьезных проблемах. Ниже мы рассмотрим наиболее вероятные причины подобного явления. Для поиска неисправности вам потребуется мультиметр и цветная электросхема автомобиля.

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа. Такое можно встретить на некоторых модификациях , а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке. Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока.

Что это означает

После того, как владелец авто включил зажигание, повернув ключи, начинается проверка бортовым компьютером всех систем и датчиков автомобиля, лампочки не на долго вспыхивают и затем гаснут, после проверки. С индикатором батареи АКБ то же самое, если индикатор загорается, значит у вас возникла проблема с аккумулятором.

Аккумулятор (он же в сокращении АКБ) нужен для запуска двигателя. Питание от него идет к системе зажигания и к стартеру при запуске мотора. После того, как мотор уже завелся, питание начинает поступать от генератора, и даже если снять аккумуляторные клеммы, мотор уже не заглохнет. Аккумулятор отдает заряд при запуске, а потом потихоньку подзаряжается от генератора.

Не каждый водитель об этом знает, а почему? Потому что в ПДД, которые он сдавал, для получения прав по устройство автомобилей ничего не сказано. Из тех кто эти права получил, только каждый сотый хоть немного разбирается в устройстве, а досконально знает все узлы и агрегаты не каждый пятисотый получивший права. Поэтому те кто рассказывают, что это вы и так знаете, сами не разбираются в устройстве.

Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5 до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.

Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.

Что автомобилисты думают о горящей лампочке аккумулятора

То горит, то гаснет

Если «то горит, то гаснет» — дело в контакте. Вибрация, нагрев. Проверяйте соединения. Начните с щитка приборов.

Особая проблема со щетками

Щетки могут не только изнашиваться. Они могут туго ходить в направляющем гнезде и временами подвисать.

Замена генерирующего устройства

Недостаточно указывать только серию и номер кузова, когда вы собираетесь покупать генератор. На некоторые авто, даже одного года выпуска, могут быть установлены разные генераторы: с более «простой» и более «сложной» интегралкой

Вторые стоят, конечно, дороже.

Расположение генератора – это важно

Еще одна возможная причина – генератор установлен слишком низко. Он набирает на клеммы соль и воду

В мороз все это хорошо окисляется. Двигатель работает – генератор греется, не работает – остается холодным.

Как работает система подзарядки?

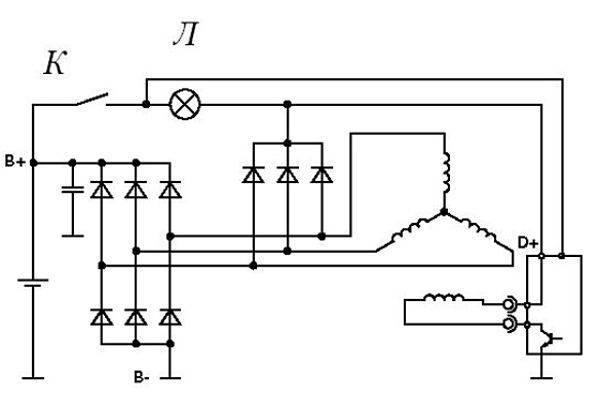

Cхема подключения лампочки зарядки аккумулятора

Чтобы определиться с причинами этих проблем, рассмотрим упрощенно электрическую цепь подзарядки. Она в себя включает генератор, аккумуляторную батарею, блок предохранителей, замок зажигания и контрольную лампу на приборной доске. Электрическая цепь подзарядки включает в себя две ветки:

1. Первая идет от АКБ к одному из выводов генератора, а от него – через замок и блок предохранителей провод тянется к контрольной лампочке.
2. Вторая ветка тянется от регулятора напряжения генератора и также идет к выводу лампочки аккумулятора.

Работает все очень просто: при включении замка зажигания ток от батареи через генератор и блок предохранителей поступает на контрольную лампу. Поскольку генератор не вырабатывает энергию, то на второй ветке цепи напряжение отсутствует. За счет разности потенциалов на выводах лампы, подающееся напряжение приводит к загоранию контрольки, что указывает на целостность цепи.

После запуска мотора электроэнергия вырабатывается генератором и подается на обе ветви электрической цепи, что приводит к выравниванию потенциала на выводах лампочки аккумулятора, и она гаснет. Поскольку генератор и аккумулятор напрямую связаны первой ветвью, то напряжение подается и на батарею для подзарядки.

Если лампа аккумулятора загорелась при работающем двигателе, это указывает на появление разности потенциалов на выводах лампы, которое может появиться по различным причинам. Поскольку электрическая цепь системы подзарядки аккумуляторной батареи очень проста, то обнаружить причину горящей на ходу контрольной лампы не так уж и сложно.

Отметим, что загорание лампочки не всегда указывает на то, что зарядка на батарею не поступает. Неисправность может возникнуть на участках цепи от генератора до лампы, что приводит к разности потенциала, из-за которой контролька будет гореть. Но если генератор в порядке, то при работающем двигателе он будет подавать напряжение на батарее.

Понять, где возникла поломка – в генераторе или цепи, достаточно просто даже в дороге. При заведенном моторе снимаем «плюсовую» клемму с аккумулятора. Если при этом мотор продолжит работать, то генератор запитывает бортовую сеть, то есть, он свою функцию выполняет. А вот если мотор остановиться, нужно разбираться, почему генератор не питает сеть.

Еще несколько распространенных поломок

Но чаще всего бывает такое, что не загорелась лампочка зарядки аккумулятора, а поломка имеется. Причем в случае перегорания самой лампы пропадает напряжение на обмотке возбуждения. Выявить неисправность просто — нужно проверить нить накала самого осветительного прибора. Но чаще всего лампа моргает, может кратковременно загораться. Часто причиной такого поведения является нарушенный контакт в цепи питания обмотки возбуждения. Для устранения очистите все разъемы, используя нож, наждачную бумагу, либо примените проникающую смазку типа WD-40.

Современный автомобиль — это технически сложное устройство. Огромное количество деталей в автомобиле объединены в различные системы. Основные системы автомобиля имеют элементы контроля и индикации неисправности. Для безопасной эксплуатации, каждый владелец автомобиля должен знать значение всех индикаторов на щитке приборов.

Основной принцип, которого придерживаются все производители автомобилей — это цвет индикаторов. Желтый значок неисправности сообщает о том, что неисправность есть, необходимо принять меры к устранению, но, как правило, можно продолжить движение к месту диагностики и ремонта. А если загорается индикатор красного цвета, то это серьезная проблема и необходимо срочно принять меры к устранению неисправности.

Рассмотрим ситуацию, когда при работающем двигателе горит аккумулятор на панели приборов.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Предохранитель

Элемент, защищающий индикатор аккумулятора (лампу),
обычно на многих автомобилях отвечает и за другие потребители. Поэтому его
неисправность легко выявить, если проверить также работу этих самых запитанных
элементов — как правило, одновременно гаснут и другие контрольные сигналы на
приборке. Если они в рабочем состоянии, то лазить в блок предохранителей смысла
нет.

Расположение
блока с плавкими защитными элементами бывает разным, зависит от конкретного
автомобиля. Поэтому надо заранее посмотреть в мануале, где находится конкретный
защитный элемент. Затем искомый плавкий элемент демонтируется, еще раз
проверяется и меняется на новый.

Обычно нет надобности проводить диагностику по
сопротивлению. Достаточно поставить вместо снятого предохранителя заведомо
исправный элемент. Если лампочка зарядки АКБ загорится, то неисправность
доказана. Однако в некоторых случаях (например, под рукой не оказалось нового
плавкого защитника), стоит проделать такой прием:

• измерить ток на ножках предохранителя —
  делается мультиметром, выставленном на 20 В (один щуп на массу, второй на
  ножку);
• проверить, как изменяются показатели
  напряжения во всей электроцепи (скачки тока, замыкания);
• протестировать
  параметры сопротивления.

Можно
считать предохранитель автомобиля исправным, если на обе ножки поступает
напряжение. А вот при подаче тока лишь на один конец, защитный элемент
нуждается в замене. Это же надо сделать, если напряжения вообще нет.

Немалые проблемы может преподнести и реле регулятор
(реле зарядки, который ставится на некоторые машины для корректировки тока
бортовой сети и аккумулятора в заданном диапазоне 13,8-14,5 В). Крайне
ненадежными приборами стали оснащать автомобили, выпущенные в последнее время. Детали
быстро выходят из строя, видимо, сказывается известный брак китайского
производства.

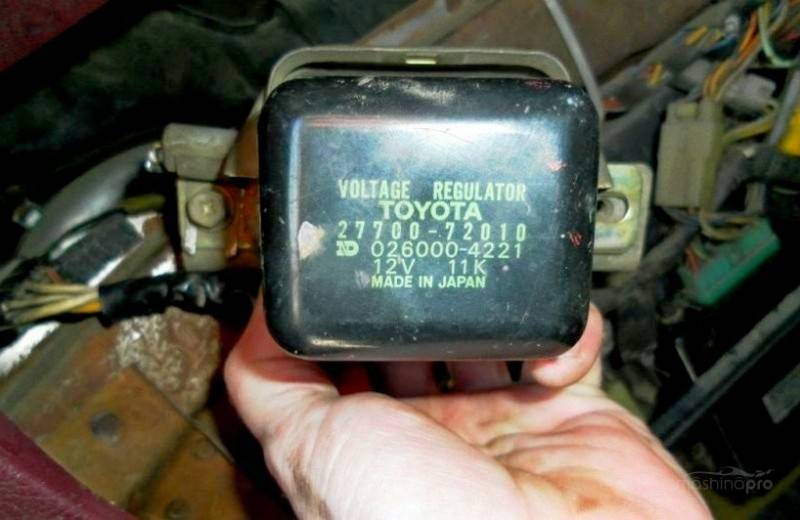

Выносное реле зарядки
Выносное реле зарядки на автомобиле Toyota

Итак, если описанная выше прозвонка показала, что вероятно
проблема в неисправном регуляторе (реле) напряжения, надо удостовериться в этом.
Для этого опять используют контрольную лампу с зажимом, но последний
подсоединяют уже к плюсу АКБ. Вторым щупом тестера касаются клеммы той самой
колодки (линия контроля и предварительного возбуждения), которая на генераторе
(бывают и выносные). Естественно, что перед этим штекер снимается.

При не загорании лампочки прибора — это доказывает,
что в реле регуляторе присутствует неисправность (скорее всего, внутренний
обрыв). При таком дефекте ничего не остается, кроме как заменить регулятор
напряжения.

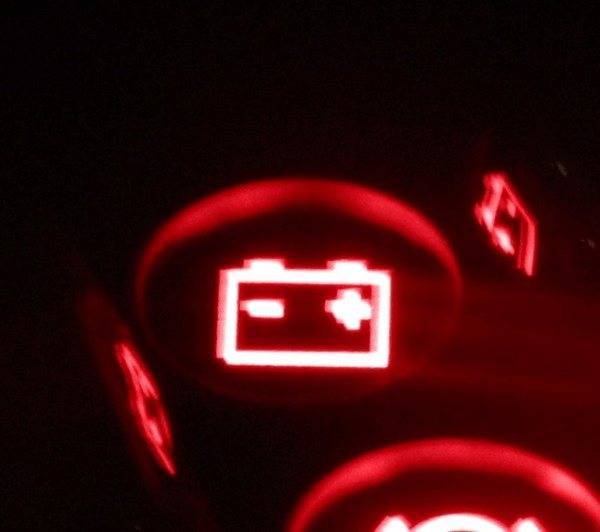

Почему загорается индикатор

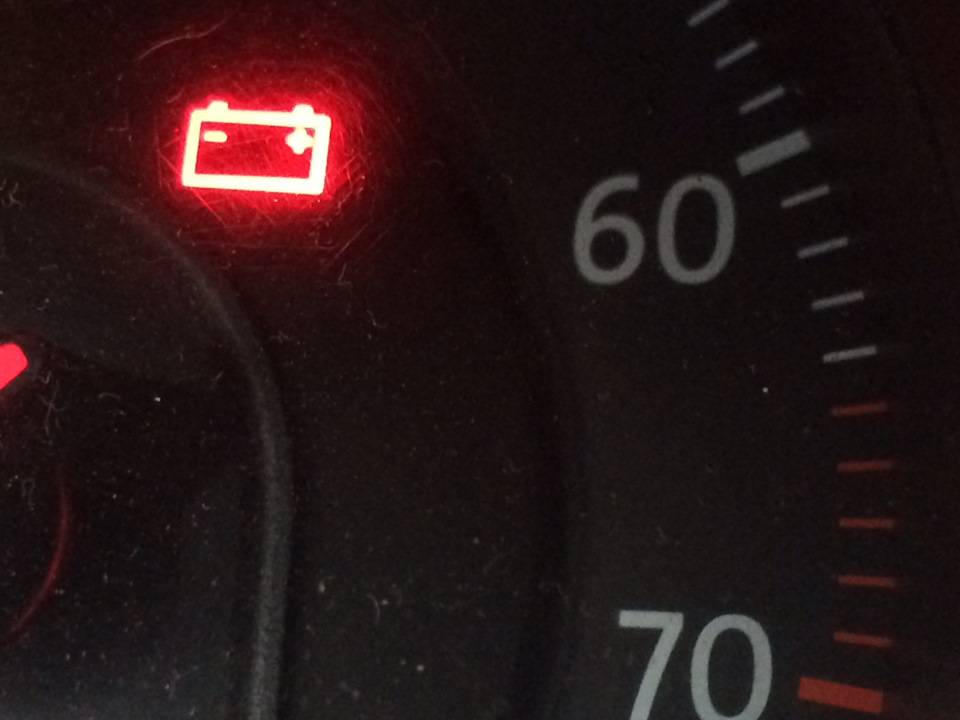

Если машина работает штатно, значок аккумулятора горит красным только при запуске мотора, а спустя 1-2 секунды гаснет. Когда он продолжает гореть или внезапно загорается во время езды, значит, где-то есть неисправность.

Если на панели приборов горит лампочка аккумуляторной батареи (АКБ), значит, она не заряжается от генератора. Возможно, заряда нет совсем, или он меньше, чем разница потенциалов между клеммами батареи. Причина может крыться в генераторе, реле контроля, других элементах системы электропитания.

Когда на «торпеде» горит чек аккумулятора, следует понимать, что он не заряжается. Такое случается, если он старый или в нем что-то испортилось. Отсутствие зарядки говорит о понижении уровня электролита, окислении или грязи на контактирующих поверхностях.

На заметку!

Если индикатор АКБ горит при выключенном зажигании, ток к нему подается из этой системы. Скорее всего, проблема связана с системой сигнализации или замком зажигания.

Проблемы со стороны генератора

Если в машине на табло зажегся индикатор неисправности аккумулятора, нужно проверять генератор. Самые частые причины, с которыми сталкиваются автовладельцы:

1. Оборвался или ослаблен ремень привода. Информация об этом передается на бортовой компьютер специальным датчиком.
2. Износились токосъемные кольца или щетки генератора. Если износ незначительный, значок АКБ загорается при повышенном потреблении электроэнергии. Чтобы диагностировать такую неисправность, необходимо снять и разобрать генератор.
3. Не работает регулятор напряжения, отвечающий за поддержание заряда АКБ в требуемом диапазоне. Падение напряжения ниже минимума вызывает срабатывание индикатора. Если на батарею пойдет ток большей величины, может закипеть электролит.
4. Диодный мост – полупроводниковая схема, которая преобразует переменный ток генератора в постоянный, подаваемый на АКБ. Если он не работает, батарея не может заряжаться. При поломке выпрямителя индикатор горит нестабильно, периодически моргает.
5. Выход из строя подшипников генераторного шкива. Чаще всего это связано с изношенностью деталей или чрезмерным натяжением ремня. При этом наблюдается сильный люфт подшипника и проскальзывание ремня.
6. Оборвалась фаза обмотки. Подобное обычно случается с контактами на болтах. По мере эксплуатации авто болты могут откручиваться из-за вибраций.

Повреждение электропроводки

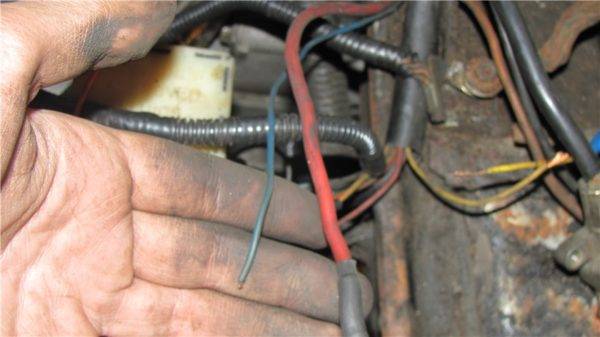

Непрекращающееся свечение контрольной лампы АКБ может быть вызвано повреждением электропроводки, обычно это выглядит как слабое горение индикатора. Так бывает из-за повреждения провода, соединяющего батарею с генератором. При дефекте изоляции самая малая нагрузка вызывает слабое свечение значка АКБ.

Горение индикатора вполнакала говорит о плохом контакте на регуляторе напряжения (на языке автолюбителей «шоколадка»). Причина нарушения коммутации – коррозия или иное повреждение.

На заметку!

Аккумулятор может не заряжаться из-за перегоревшего предохранителя (Ф-10 на 10 А). Чтобы устранить неисправность, достаточно поменять испорченный элемент.

Принцип работы контрольной лампы на ВАЗ 2110

Контрольная лампа аварийного давления масла в автомобилях ВАЗ 2110 расположена в левом нижнем углу панели приборов. Её легко идентифицировать по характерному значку в форме маслёнки.

Лампочка работает в паре с датчиком аварийного давления, который устанавливается в головку блока цилиндров и соединён с масляной магистралью. Эти два элемента объединены в простейшую электрическую цепь по типу проверочной «контрольной лампы», где датчик выполняет функцию выключателя. Конструкция датчика также очень проста. Она состоит из корпуса со штуцером и мембраны с контактом, подключённым к бортовой сети машины.

При выключенном двигателе давление в системе смазки отсутствует, и мембрана находится в свободном положении. Контакт при этом замкнут на массу датчика. Когда мы включаем зажигание, но не запускаем мотор, все остаётся так же, только на контакт подаётся питание. Поскольку цепь замкнута, контрольная лампа у нас горит. Как только мы запустили двигатель, давление в системе начинает подниматься и воздействовать на мембрану датчика, отодвигая её. Контакты при этом размыкаются, и лампа гаснет. Но так происходит, только когда все исправно работает.
