Проверка подушек двигателя без их снятия с автомобиля

Выбор новых опор двигателя

Подбирать новые опоры двигателя нужно в соответствии с параметрами автомобиля. Несмотря на то, что в отдельных случаях опоры разных автомобилей могут оказаться взаимозаменяемыми, мы рекомендуем вести поиски исключительно по параметрам конкретно вашего транспортного средства. Также поиски можно вести по VIN-коду, а также кодам имеющихся деталей. Кроме того, по параметрам автомобиля вы можете установить модифицированные опоры. Например, те, в которых вместо резиновых элементов используются полиуретановые

Если вы уже подобрали нужную автозапчасть, уделите особое внимание производителям. Наилучшие опоры сегодня предлагают такие фирмы:

• Sasic (Франция);
• TRW (Германия);
• Impergom (Италия);
• Ruville (Германия);
• Fenox (Беларусь);
• Boge (Германия).

Из указанных выше фирм часть является поставщиками на конвейер. Их продукция для вторичного рынка не слишком уступает оригинальной, но при этом может похвастать более чем демократичной ценой. Что касается самых бюджетных решений, как-то продукции от немецких Febi и SWAG, то многие автолюбители высказываются о качестве продукции данных фирм скорее негативно, чем позитивно. Отмечается небольшой эксплуатационный ресурс опор этих фирм, а также низкое качество используемого сырья. По большей части это переупакованные опоры китайских, турецких и тайваньских фирм.

Довольно интересные и редко встречающиеся в продаже подушки передач можно в каталогах Corteco (Германия) и Delphi (США). В связи с возрастающим спросом на тюнинг, полиуретановые подушки по схемам резиновых производят множество мелких европейских и азиатских фирм, однако о качестве их продукции говорить сложно в силу большого разнообразия, малой известности таких производителей и невозможности судить о качестве продукции в целом по подушкам одной-двух моделей.

Перед тем, как описывать симптомы порванной подушки двигателя, сначала разберемся, что это вообще такое и на что она может влиять.

Перед тем, как описывать симптомы порванной подушки двигателя, сначала разберемся, что это вообще такое и на что она может влиять. Подушка, ее еще называют опора ДВС, — это прокладка между мотором и кузовом, которая гасит колебательные движения и поглощает вибрацию двигателя и уменьшает передачу таких нагрузок на кузов автомобиля. Следовательно, проблемы с опорами ДВС вызывают определенный дискомфорт и сложности в эксплуатации машины.

Раньше в машинах с задним приводом, выпущенных до 80-х годов, опорой служила плотная резина, прикрученная к мотору и кузову. Но с изменением технологий и требований к производству автомобилей опоры стали намного более сложными изделиями, состоящими не только из резины, но и металла. В итоге сейчас у легковушки с передним приводом устанавливается уже 4 или 5 подушек, 2 из которых обычно крепятся на КПП, а остальные — на двигатель.

Конструктивно чаще всего опоры представляют собой металлический цилиндр, в который впрессован сайлент-блок, при этом форма и материалы у разных моделей могут быть разными.

Где расположены подушки двигателя? Традиционно выделяют правую, переднюю и заднюю опору. Правая располагается сверху на переднем правом лонжероне. Передняя крепится снизу к передней балке. Задняя опора тоже располагается внизу и крепится к днищу или подрамнику (у многих моделей этой подушки вообще нет).

Естественно, как и все на свете, опора мотора может выйти из строя. Чаще всего «сдается» резиновая ставка, но бывают случаи, когда в металлической части появляются трещины или разбиваются места установки крепежей.

Как понять, что появилась неисправность опор мотора? На это указывают следующие признаки:

1. Движок работает ровно, но вы при этом ощущаете явное усиление вибраций на руле, по кузову и т.д.

2. При торможении и когда трогаетесь с места, под капотом слышно пощелкивание или глухие стуки.

3. Когда едете по неровной дороге, спереди машины слышны стуки, а на механике трудно переключать передачи.

Если появились подобные симптомы, нужно проверять подушки двигателя. При этом не обязательно сразу ехать на СТО, первичную диагностику вы вполне можете провести сами.

Самое простое, что можно сделать, — это руками раскачать мотор и по стуку определить поврежденную опору. Есть и другой способ, для которого вам понадобится помощник. Сначала открываем и фиксируем капот, затем заводим авто и рывками подаем вперед на первой передаче. Аналогично подаем и назад. В это время снаружи помощник следит за движением двигателя.

Если вы точно знаете, где расположены подушки на вашей модели авто, то можно визуально обследовать доступные для обзора элементы — разрывы и трещины обычно хорошо видны. Ну а чтобы взглянуть на нижние подушки, нужно воспользоваться смотровой ямой, подъемником или заехать на эстакаду.

Если поверхностный осмотр не дает результатов, снова задействуем помощника: один человек монтировкой сдвигает прокладку, а другой смотрит, не появляются ли разрывы в резине, когда опора двигается.

Если вы обнаружили неисправную подушку двигателя, ее нужно заменить. Мы не советуем выпрессовывать и менять только резиновую вставку, т.к. необходимого результата подобный кустарный метод все равно не принесет. А еще не советуем продолжать пользоваться машиной, даже если порвана всего одна подушка. Нужно понимать, что увеличение вибраций — это не просто дискомфорт при вождении, это еще и негативное влияние на сам двигатель, оборудование и кузов авто. Поменять опору двигателя куда дешевле и проще, чем заменить весь силовой агрегат.

Подушка двигателя: на что влияет и как устроена

На разных отечественных и иностранных автомобилях до 80-х годов опора двигателя фактически представляла собой плотную резину, которая прикручивалась к двигателю и кузову. Такое решение повсеместно использовалось на автомобилях, которые в то время были в подавляющем большинстве с задним приводом. При этом простые опоры неплохо справлялись со своими задачами.

Однако в дальнейшем кузова стали легче, уменьшилась толщина стали, изменились требования к пассивной безопасности и т.д. В результате подушки превратились в более сложное изделие из металла и резины. На элитных моделях авто появились гидравлические опоры двигателя, которые способны обеспечить максимум комфорта по сравнению с другими аналогами.

Итак, двигатель современного легкового автомобиля с приводом на передние колеса зачастую крепится на 4 или 5 опор. Как правило, две подушки расположены на КПП, остальные крепятся к силовому агрегату. Сам двигатель и коробка имеют жесткое соединение.

Что касается ДВС, принято выделять правую подушку, а также переднюю и заднюю. Правая подушка двигателя закреплена на переднем правом лонжероне. Такая опора располагается сверху. Передняя подушка двигателя зачастую крепится к передней балке, расположена снизу. Задняя подушка также находится внизу, может быть прикреплена к днищу или к подрамнику. Кстати, на многих моделях задняя опора конструктивно отсутствует.

Если говорить о конструкции, резинометаллические опоры двигателя могут отличаться по форме и материалам изготовления, однако зачастую в основе лежит металлический цилиндр, в который впрессован сайлент-блок.

Основной задачей является надежная, но не жесткая фиксация ДВС, при этом подушка одновременно поглощает вибрации и гасит возникающие колебания. В результате улучшается управляемость ТС, сам двигатель получается менее вибронагруженным, от вибраций в меньшей степени страдает навесное оборудование, колебания не сильно передаются на кузов автомобиля и т.д.

Что это такое

Прежде, чем разбираться с поломками, надо ответить на вопрос – кому же потребовалось спать в моторе. Неужели это удобство для котиков зимой, чтобы им было куда положить голову и лапки, как решили женщины? Вовсе нет. Это приспособление призвано уменьшить вибрации мотора во время езды. Движения различных частей мотора без участия подушек передавались бы на кузов и тогда о комфортной езде можно было бы только мечтать. Подушки поглощают все эти колебания, не допуская передачи сонаты поющих автоцилиндров в салон.

Да и вообще без подушек водителю пришлось бы ремонтировать транспорт чаще. Жесткое крепление к кузову мотора и отечественных дорог приводило бы к регулярным поломкам. Двигатель бы разбивался в два счета. Именно поэтому мотор ставят на специальные опоры.

Подушки двигателя входят в комплект не только классического двигателя внутреннего сгорания, но и на моторы электромобилей. Их крепят как к кузову, так и к мотору. Традиционное количество таких опор не превышает пяти, но редко меньше трех. Они защищают сердце авто от перемещения и расшатанности узлов.

Одну из них можно увидеть в подкапотном пространстве, остальные – в нижней части двигателя. Точки размещения зависят от модели транспортного средства. Но все подушки выглядят примерно одинаково – металлические крепежные детали в резиновом корпусе.

Как Определить Неисправность Подушки Двигателя

Подушки являются моторными признаками неисправности

Подвеска двигателя (опора двигателя) предназначена для подавления вибраций и вибраций кузова автомобиля. Так что, если бы не было подушек? Все чувствовали бы в машине, как будто они летят на древнем самолете или хуже.

Что такое подушка двигатель

Подушка двигателя по своей сути является прокладкой между силовым блоком и элементами кузова. На старых российских автомобилях сам продукт был простым. кусок прочной резины с крепежными деталями на двух противоположных сторонах. Ну а в основном задний привод был автомобилем, передний привод появился только на ВАЗ-2108 в 1985 году.

Современные опоры двигателя могут быть резинометаллическими и гидравлическими. Однако гидравлические колодки используются нечасто, а главное на дорогих автомобилях.

Обычно весь переднеприводный блок устанавливается на 4 или 5 ножек: две ножки находятся на коробке, а две. три на двигателе. Двигатель и коробка агрессивно связаны.

Стандартные опоры двигателя:

• — правая подушка (на передней правой стороне тела, обычно прикрепленная сверху);
• — передняя подушка (в основном прикреплена к передней опоре двигателя, расположенной внизу);
• — задняя подушка (прикреплена к поддону или к переднему подрамнику, также расположенному ниже).

Задняя опора двигателя может отсутствовать. Подушка коробки передач является общей опорой, она просто крепится близко к задней части двигателя.

Резино-металлические подшипники конструктивно выполнены в различных формах. Это может быть металлический или дюралюминиевый цилиндр с бесшумным резиновым блоком внутри, дюралюминиевая «лапа» с резиновой прокладкой.

подписать неисправность

опорыдвигатель почувствуй свою правдупроверить и не путать такой звук.

Сбои Подвеска двигателя

В процессе использования автомобиль выходит из строя по разным причинам. Наиболее распространенным недостатком является поломка резиновой составляющей изделия. Хотя такие детали служат долго (до 100 км), из-за их максимальной нагрузки их резина не выдерживает и не ломается. В частности, большие нагрузки возникают при запуске автомобиля и при торможении. Если водитель машины любит скоростное вождение с резким запасом на старте, то Подвеска двигателя это не будет длиться долго.

Резина на подставке имеет тенденцию высыхать и теряет эластичность. Бывает, что когда вы наталкиваетесь на препятствие, скоба из дюралюминия снимается. Если моторное масло попадет на резиновый блок подушки, резина съест масло, подшипник выйдет из строя раньше. Антифриз и тормозная жидкость также негативно влияют на подушку. В любом случае, работать с машиной с неисправной подвеской двигателя будет неудобно, и время от времени это будет опасно.

Симптомы отказа подвески двигателя:

• — при запуске и торможении перед автомобилем возникают щелчки и стуки;
• — движение вместе с неровностями на передней части тела;
• — была вибрация;
• — при движении по неровной дороге рычаг коробки передач возвращается.

в качестве обнаружить неисправность Подушки поддержки двигателя

Конечно, существуют специальные стенды для диагностики подвески, но это не всегда возможно. Вы можете попытаться найти неисправность без помощи других.

Во-первых, вам необходимо открыть капот автомобиля и внимательно осмотреть все опоры двигателя, которые доступны для внешнего осмотра. Сильные слезы и повреждения будут очевидны сразу. Для лучшего обзора всех опор, особенно нижних, вам понадобится автомобильный подъемник или смотровое отверстие.

Осмотр и диагностика опор двигателя лучше всего проводить вместе. Один разведчик перемещает поддержку и другие внимательно следит, если есть какие-либо перерывы в резиновой части при перемещении блока поддержки. Такой диагноз обычно почти полностью неисправен.

Нетрудно изменить сопротивление двигателя в целом, верхнюю подушку можно менять, не открывая и не поднимая, но домкрат будет очень необходим. При замене нижних опор потребуется остановка. Дело в том, что когда подушка снята, двигатель теряет опору и движется вниз. Чтобы установить последнюю часть, нужно отнести ее на место. Это где вам нужен акцент или домкрат. Опять же, для двоих гораздо удобнее выполнять такую ​​операцию вместе, имея некоторый опыт, который можно обойтись без стресса.

Post Views: 3

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

1. Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
2. Снимите защиту двигателя.
3. Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
4. Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
5. Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
6. Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
7. Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
8. Кронштейн снимается, извлекается подушка и меняется на новую.
9. Далее сборку выполняйте в обратной последовательности.
10. Пододвиньте домкрат под коробку передач, после чего поднимите ее.
11. С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
12. Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
13. Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
14. Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
15. Снимите заднюю опору.
16. Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
17. Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

• Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
• Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
• Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
• Выполните обратную сборку;
• В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
• Достаньте болт вместе с гайкой;
• Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
• Опору теперь можно снять, заменить подушку или весь узел;
• Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

• Периодическая проверка затяжки болтов;
• Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
• Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Признаки неисправности подушек двигателя

Когда все в порядке и опоры выполняют свою функцию, никто даже не замечает этого, так как такая работа — это норма. Другое дело, когда подушки выходят из строя, не заметить такое очень тяжело. Далее я перечислю признаки неисправных опор двигателя.

Вибрация. Первым, что выдает неисправность подушек — это вибрация. Она появляется в результате разрыва или трещины резиновой части подушки. Из-за нарушения целостности соединение становится неэффективным и опора больше не удерживает мотор как следует. В результате мотор держится на 4-х точках, что приводит к дисбалансу и повышенным нагрузкам на остальные подушки. Возникает повышенная вибрация, которая ощущается в салоне. Особенно отчетливо вибрация будет ощущаться при включении передачи и в режиме «D», когда вы еще не начали движение. Усиливаться эффект будет при нагрузках, когда, к примеру, будете включать кондиционер или источники активного энергопотребления.

Стуки и удары. Если одна и несколько подушек повреждены, мотор не только будет трясти, но и появится изменение в работе других узлов. Так возможно появления ударов и толчков во время включения/переключения передач.

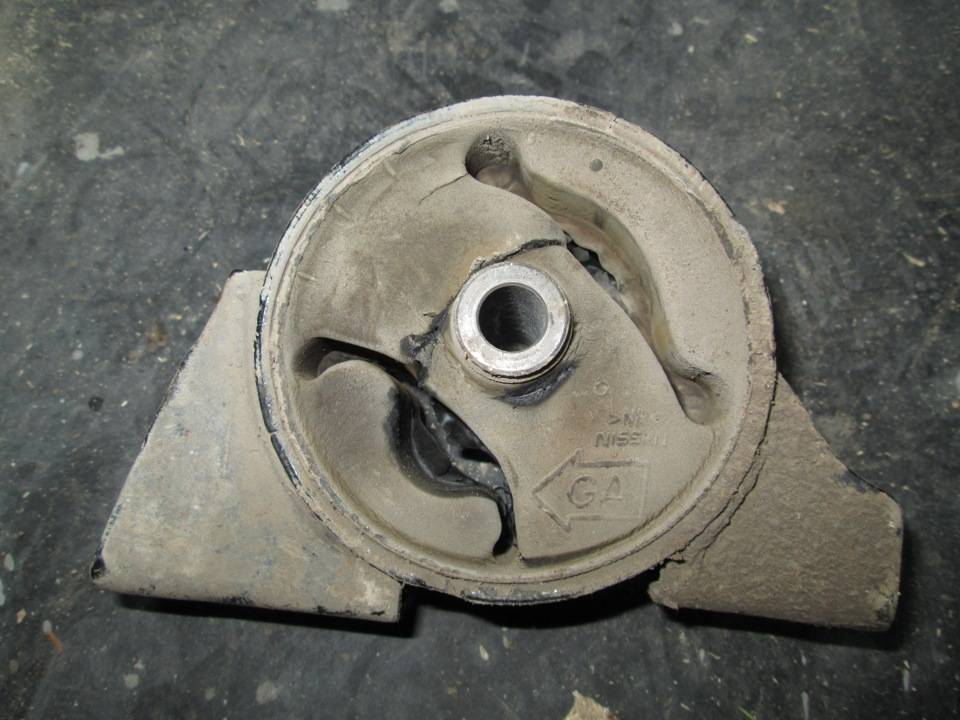

Визуальные повреждения. Заметить разрывы и повреждения подушек можно также по характерным визуальным признакам. На некоторых двигателях повреждения видны невооруженным глазом. Кроме того, если заехать на эстакаду или подъемник, подушки, вышедшие из строя, можно без труда обнаружить даже не будучи специалистом в данной области. Визуальный осмотр также предусматривает раскачку двигателя вручную, а также использование различных вспомогательных инструментов (лопатки, монтажки, ломики и монтировки). При раскачке неисправная опора выдаст себя звуком или чрезмерной подвижностью.

Ошибки на панели приборов. Современная электроника хоть и не умеет обнаруживать неисправные подушки двигателя, умеет обнаруживать неправильную работу мотора. При интенсивных вибрациях происходят изменения, которые фиксирует ЭБУ, после чего выдает ошибку на панели. Опытный диагност без труда проверит ошибку и распознает косвенные признаки неисправности опор двигателя.

Если при осмотре была обнаружена порванная или частично поврежденная подушка двигателя, ее немедленно следует заменить. Если этого не сделать, остальные подушки, испытывая повышенную нагрузку, уже очень скоро придут в негодность, в итоге придется менять все опоры двигателя. Скажу сразу, эти запчасти сложно назвать дешевыми, на некоторых авто премиум класса их стоимость может достигать нескольких сотен долларов. Поэтому оттягивать с ремонтом — не в ваших интересах.

Сама замена не представляет собой ничего сложного и не отнимает много времени, все примерно так же как при замене сайлентблоков или даже проще. Правда бывают и исключения, все зависит от типа двигателя и конкретной марки авто.

Как определить, исправны опоры или нет?

Известно несколько способов самостоятельной проверки состояния этих устройств. Можно попытаться руками раскачать мотор. По стуку с определенной стороны легко локализовать неисправный механизм. Также распространен способ диагностики, когда открывается и фиксируется капот, заводится двигатель, после чего рывками совершается движение машины вперед и назад. Так удастся определить, происходит ли смещение агрегата и его возвращение в исходную позицию со стуком.

Гидравлические подушки могут дать трещину, что станет поводом для утечки из системы рабочей жидкости. Опоры с поврежденными резиновыми прокладками непригодны для дальнейшей эксплуатации, их стоит заменить как можно быстрее. Выявить механические повреждения и дефекты, например, отслоение резинотехнической части от металла, легко в момент проведения технического обслуживания силового агрегата. Любые разрушения подушек – весомый аргумент в пользу их замены новыми, оригинальными экземплярами. Чтобы новый комплект полностью выработал свой ресурс, необходимо соблюдать ряд простых действий:

• периодически проверять затяжку гаек, болтов, прочих крепежных элементов;
• удалять следы моторного масла, грязи с поверхности опор;
• спокойно, умеренно эксплуатировать автомобиль;
• предотвращать любые критических нагрузки двигателя, ходовой части авто;
• использовать оригинальные опоры или аналоги от проверенных изготовителей.

Получается, что эксплуатация авто без гасителей вибраций и колебаний просто невозможна

Вот почему важно следить за их состоянием, своевременно производить замену. Сейчас ассортимент продукции на рынке запчастей и комплектующих к авто невероятно разнообразен

Часто автовладельцы сталкиваются с трудностями выбора новых опор и с пониманием их средней стоимости от разных производителей. В таких случаях можно использовать сервисы, которые покажут среднюю стоимость на опоры двигателя по вашему региону.

Отечественные водители, согласно отзывам, отдают предпочтение немецкой продукции (производством подушек занимается немецкая компания FEBI, выпускающая продукцию высокого качества по доступной цене). Многие автомобильные концерны уже на заводе устанавливают устройства от компании SWAG – еще один изготовитель из Германии, делающий ставку на многоуровневый контроль качества. Двигатели французских автомобилей уже с конвейера сходят с подушками от компании SASIC – оптимальное решение для тех, кто проводит время за рулем Peugeot, Citroen, Renault.

Где располагается

Не каждый водитель знает досконально как устроена машина, а сейчас многие его вообще не знают. Поэтому про наличие гидроопор и их расположение тоже знают далеко не все. Просто подняв крышку капота, не залезая под машину снизу, максимум что можно увидеть, это верхнюю подушку.

В каждой модели и марке машины опоры расположены по разному, и их количество тоже существенно отличается. Это в основном обусловлено разным расположением моторов, в разных марках и моделях, а так же разным размещением коробок передач

Наиболее важно, чтобы подушки надежно крепились, чтобы исключит их смещение при работе мотора

Наиболее часто гидроопоры располагаются в трех точках снизу двигателя и в двух точках сверху. Гидроопора двигателя правая, левая и центральная соответственно

Точно такие же опоры могут держать и коробку передач, тут важно владельцу понимать где кончается двигатель, и начинается коробка

Поэтому жесткое крепление мотора к корпусу может выломать крепеж и сами крепления. Чтобы этому противостоять и были созданы подушки гидроопоры. Как работает гидроопора двигателя? Она предназначена для обеспечения мягкого и одновременно надежного крепления. Служит своеобразной прокладкой между кузовом и мотором, которая предохраняет обе детали от повреждений.

Подавление вибраций и препятствие смещению мотора с одной стороны, с другой – защита мотора от ударов, идущих от колес. Таких опор бывает от трех и до пяти штук. Современные автомобили оснащаются как гидроопорами так и резинометаллическими подушками.

Подробно останавливаться на резинометаллических я не буду, у них устройство проще, но гидравлические амортизируют гораздо лучше. Так как резинометаллическая не способна подстраиваться под нагрузку и имеют постоянную жесткость.

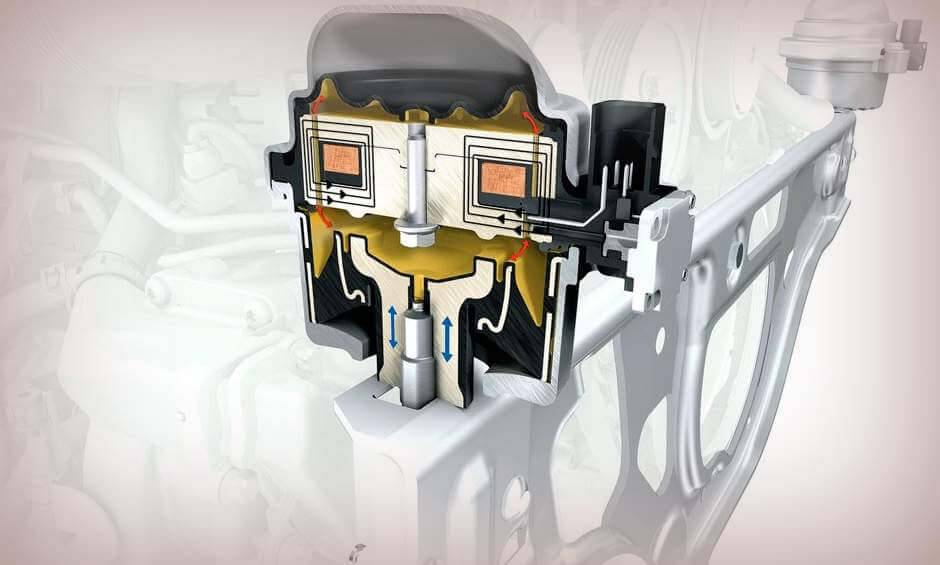

Состоит подушка из двух резиновых емкостей. Какая жидкость в подушках используется? Они заполненных пропиленгликолем (либо другой подходящей жидкостью), между которыми расположена мембрана. Суть действия похожа на работу амортизатора. Вибрация вызывает перемещение этой жидкости из одной камеры в другую.

За счет мембраны происходит сглаживание вибраций при холостых оборотах, как в гибкой опоре. С возрастанием оборотов и соответственно вибрации, которые за счет мембраны уже не удается погасить. Тут начинается переливание жидкости в нижнюю емкость из верхней. За счет этого увеличивается жесткость подушки.
